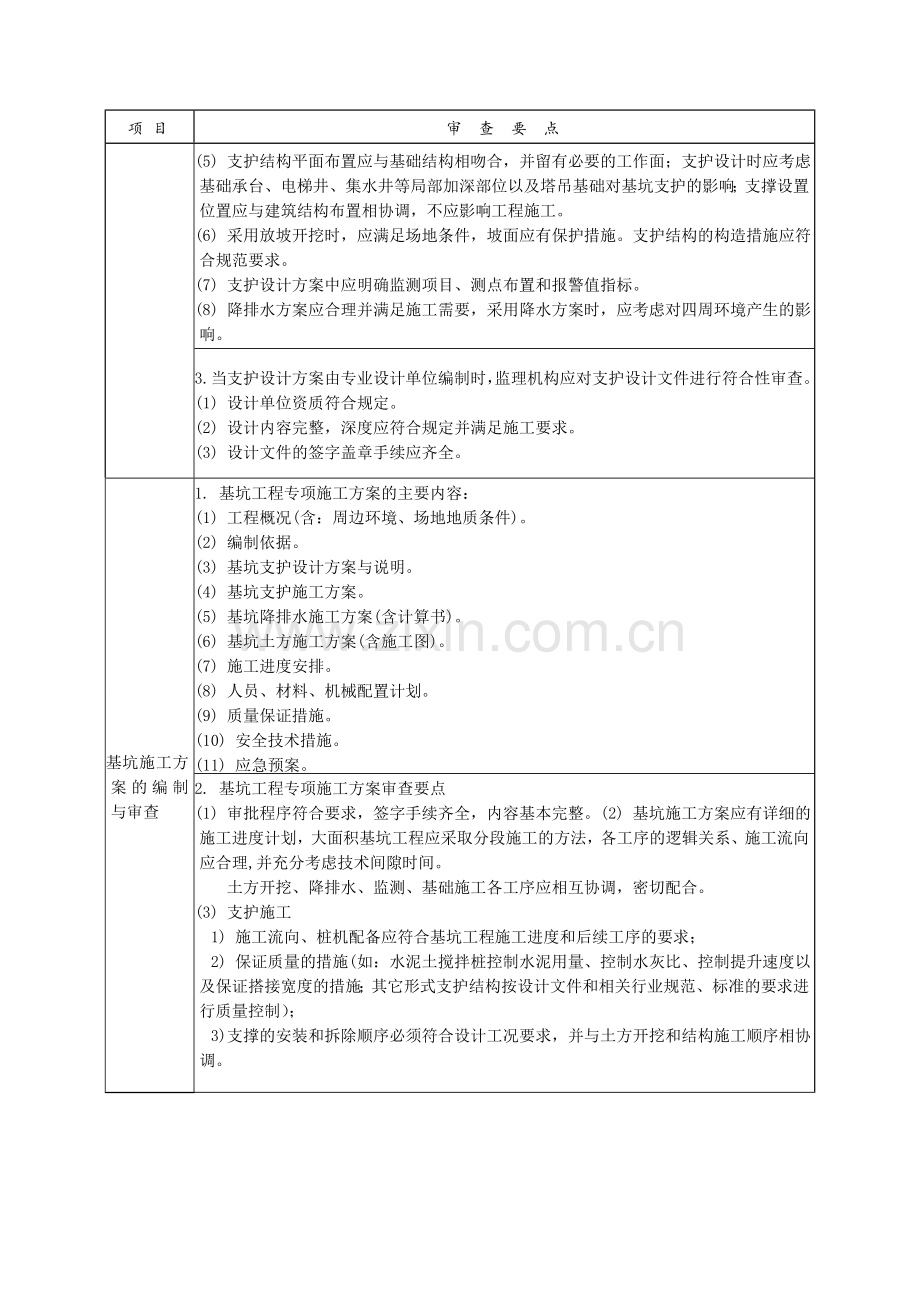

附录四 专项施工方案审查要点 1 基坑工程项 目审 查 要 点基坑工程专项施工方案报审要求1. 开挖深度超过3m(含3m) 或虽未超过3m 但地质条件和周围环境复杂、基坑(槽)支护、降水工程以及开挖深度超过3m(含3m)的基坑(槽)的土方开挖工程，应编制专项施工方案报监理机构审查。2. 开挖深度超过5m(含5m)基坑(槽)土方开挖、支护、降水工程；或深度虽未超过5m 但地质条件、周围环境复杂，或影响毗邻建筑(构筑)物安全的基坑(槽)工程应分别编制支护设计和专项施工方案。(1) 支护设计方案由建设单位委托具有相应资质的勘察设计单位编制设计文件，并由建设单位组织专家评审，设计单位应根据专家意见对支护设计方案进行修改和完善，提出基坑支护设计文件。(2) 施工单位应根据基坑支护设计文件编制基坑工程施工方案(包括：支护施工、土方开挖、降水工程)，组织专家论证，并根据专家论证意见对施工方案进行修改和完善,经施工单位相关部门审核，技术负责人签字，报监理机构审查。基坑支护设计方案编制与审查1. 基坑工程支护设计方案的主要内容：(1) 工程概况：基本概况、结构概况、周边环境、工程地质概况。(2) 支护结构设计概况：设计依据、本工程特点、支护设计方案。(3) 施工说明：材料要求、支护结构施工及检测要求、降排水控制、土方开挖要求和监测要求(检测项目、监测项目、报警值指标)、应急措施等。(4) 设计计算书 1) 支护结构的承载力、稳定性和变形计算； 2) 基坑内外土体的稳定性计算； 3) 基坑降水或止水帷幕设计以及围护墙的抗渗计算。(5) 设计文件 1) 支护结构施工平面图，包括：轴线尺寸、周围环境、基坑内承台、集水坑、电梯井等位置等； 2) 支护结构详图(剖面图和节点大样注明：支护结构断面尺寸、深度、顶标高； 3) 降排水设计、降水井布置图等； 4) 监测点布置平面图。2. 支护设计方案审查要点(1) 支护设计方案的内容应基本完整，有支护结构施工平面图、支护结构详图以及施工说明。(2) 支护设计方案应充分考虑地质条件、环境条件的影响，对周围建筑物、地下管线应采取有效保护措施。对于影响范围内的临时设施应明确处理意见(加固或拆除)。(3) 设计参数取值合理，并应充分考虑场地条件和施工要求，选择的施工工艺应充分考虑施工条件和环境条件的可能，地面荷载应考虑材料堆载和混凝土泵等施工设备的施工荷载。(4) 验算各种工况条件，按最不利的工况进行设计；当设置支撑时，应明确支撑拆除时间、顺序和方法。(5) 支护结构平面布置应与基础结构相吻合，并留有必要的工作面；支护设计时应考虑基础承台、电梯井、集水井等局部加深部位以及塔吊基础对基坑支护的影响；支撑设置位置应与建筑结构布置相协调，不应影响工程施工。(6) 采用放坡开挖时，应满足场地条件，坡面应有保护措施。支护结构的构造措施应符合规范要求。(7) 支护设计方案中应明确监测项目、测点布置和报警值指标。(8) 降排水方案应合理并满足施工需要，采用降水方案时，应考虑对四周环境产生的影响。3. 当支护设计方案由专业设计单位编制时，监理机构应对支护设计文件进行符合性审查。(1) 设计单位资质符合规定。(2) 设计内容完整，深度应符合规定并满足施工要求。(3) 设计文件的签字盖章手续应齐全。基坑施工方案的编制与审查1. 基坑工程专项施工方案的主要内容：(1) 工程概况(含：周边环境、场地地质条件)。(2) 编制依据。(3) 基坑支护设计方案与说明。(4) 基坑支护施工方案。(5) 基坑降排水施工方案(含计算书)。(6) 基坑土方施工方案(含施工图)。(7) 施工进度安排。(8) 人员、材料、机械配置计划。(9) 质量保证措施。(10) 安全技术措施。(11) 应急预案。2. 基坑工程专项施工方案审查要点(1) 审批程序符合要求，签字手续齐全，内容基本完整。(2) 基坑施工方案应有详细的施工进度计划，大面积基坑工程应采取分段施工的方法，各工序的逻辑关系、施工流向应合理,并充分考虑技术间隙时间。 土方开挖、降排水、监测、基础施工各工序应相互协调，密切配合。(3) 支护施工 1) 施工流向、桩机配备应符合基坑工程施工进度和后续工序的要求； 2) 保证质量的措施(如：水泥土搅拌桩控制水泥用量、控制水灰比、控制提升速度以及保证搭接宽度的措施；其它形式支护结构按设计文件和相关行业规范、标准的要求进行质量控制）； 3) 支撑的安装和拆除顺序必须符合设计工况要求，并与土方开挖和结构施工顺序相协调。(4) 土方开挖 1) 土方开挖方案编制内容基本完整； 2) 土方开挖方法、顺序必须符合设计工况要求,土钉墙、拉锚支护结构中土方开挖必须与支护结构施工协调进行； 3) 挖土与运输机械选择、施工流向合理(有施工图)； 4) 安全技术措施、防扬尘等环保措施符合有关规定。(5) 降排水 1) 降排水方案编制内容应基本完整(含平面布置、构造详图)； 2) 降排水方案应根据开挖深度、地下水情况以及周围环境条件确定，并应满足施工需要，地下水应控制在作业面以下50cm为宜； 3) 采用降水方案时应考虑降水对周围环境(包括：房屋、道路、管道)的影响，必要时采用止水帷幕或采取回灌等措施； 4) 基坑边应有防止地面水进入坑内的措施，基坑边界周围地面应设排水沟,对坡顶、坡面、坡脚采取降排水措施，并应满足施工期间的抗浮要求。基坑工程监测方案1. 安全等级为一级、二级的支护结构，在基坑开挖过程与支护结构使用期内，必须进行支护结构的水平位移监测和基坑开挖影响范围内建(构)筑物、地面的沉降监测。 2. 基坑监测应由具有相应资质的单位实施。监测前，监测单位应根据基坑工程设计文件要求编制监测方案。监测方案的主要内容：(1) 工程概况。(2) 建设场地岩土工程条件及基坑周边环境状况。(3) 监测目的和依据。(4) 监测内容和项目。(5) 基准点、监测点的布置与保护。(6) 监测方法及精度。(7) 监测期和监测频率。(8) 监测报警与异常情况下的监测措施。(9) 监测数据整理与信息反馈。(10) 监理人员的配备。(11) 监测仪器设备及检定要求。(12) 作业安全及其他管理制度。 基坑工程监测方案3. 监测方案经企业技术负责人签字后报建设单位、设计单位和监理机构认可。下列基坑工程的监测方案应进行专门论证：(1) 地质和环境条件复杂的基坑工程。(2) 临近重要建筑和管线，以及历史文物、优秀近现代建筑、地铁、隧道等破坏后果很严重的基坑工程。(3) 已发生严重事故，重新组织施工的基坑工程。(4) 采用新技术、新工艺、新材料、新设备的一、二级基坑工程。(5) 其他需要论证的基坑工程。 2. 脚手架 （1） 扣件式钢管脚手架 项 目审 查 要 点专项施工方案报审1. 高度24m及以上的钢管外脚手架工程应编制专项施工方案，经施工单位技术负责人签字后报监理机构审查。 搭设高度50m及以上的钢管外脚手架工程专项施工方案应组织专家论证。2. 专项施工方案应包括以下内容：(1) 工程概况。(2) 编制依据。(3) 设计方案。(4) 施工工艺(包括：基础处理、搭设、及附墙件设置等构造要求)。(5) 人员、材料配置计划。(6) 安全技术措施。(7) 应急预案。(8) 设计计算书。(9) 施工图(平面、立面、剖面)。专项施工方案审查 1. 审批程序符合要求，签字手续齐全。2. 方案内容应基本完整，有平面、立面、剖面和附墙件构造详图。3. 脚手架的设计、构造应符合规定(1) 基础地基处理应符合要求；脚手架不得支设在雨棚、阳台、后浇带两侧等悬挑构件上，支设在屋面等结构上时，应对结构进行承载力验算，必要时应采取加强、卸荷等措施。(2) 脚手架立杆基础不在同一高度上时，必须将高处立杆纵向扫地杆向低处延长两跨 与立杆固定，高低差不应大于1m 。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3) 立杆、水平杆、剪刀撑设置应符合规范规定。高度在24m及以上的双排脚手架的外侧全立面连续设置剪刀撑。(4) 连墙件设置：连墙件必须采用刚性连墙件，直接与主体结构可靠连接，连墙件 应设在脚手架主节点处。脚手架离地高在50m以下时，按不大于40m设置一处；脚手排架离地高在50m以上时，按不大于27m设置一处。开口型脚手架的两端均必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。 （2） 悬挑式脚手架项 目审 查 要 点专项施工方案报审1. 悬挑式脚手架应编制专项施工方案，经施工单位技术负责人签字后报监理机构审查。 搭设高度20m及以上的悬挑式脚手架工程专项施工方案施工单位应组织专家论证。2. 悬挑式脚手架施工方案的主要内容(1) 工程概况。(2) 编制依据。(3) 设计方案。(4) 施工工艺(包括：悬挑梁、搭设、及附墙件设置等构造要求)。(5) 人员、材料配置计划。(6) 安全技术措施(包括防雷接地装置)。(7) 应急预案。(8) 设计计算书(包括：抗弯强度、整体稳定性和挠度，锚固件及其锚固连接的强度，主体结构的承载力验算)。(9) 施工图 (悬挑式脚手架的平面、立面、剖面，以及悬挑结构、连墙件构造详图。专项施工方案审查1. 审批程序符合要求，签字手续齐全。2. 方案内容应基本完整，有平面、立面、剖面和附墙件构造详图。3. 方案内容应有针对性，转角、阳台、楼梯间等部位的构造做法应明确，设计简图应与工程实际一致；布置合理，受力明确。专项施工方案审查5. 构造应符合下列要求：(1) 悬挑脚手架体高度不应大于24m。固定悬挑梁的楼板厚度不应小于120mm，小于120mm的应采取加固措施。(2) 悬挑型钢宜采用双轴对称的型钢(一般不宜小于16号工字钢);悬挑架应采用型钢或钢管制作成三角形桁架，其节点必须是螺栓或焊接的刚性节点，不得采用扣件(或碗扣)连接。(3) 悬挑梁搁置在阳台等悬挑楼板上时应进行核算，当不能满足设计要求时，应采取加固措施。(4) 悬挑梁的锚固段长度不应小于悬挑段长度的1.25倍(宜取1.5)。(5) 悬挑型钢锚固段压点不少于两组型钢筋拉环或螺栓固定(锚固钢筋直径不应小于16，螺栓直径不应小于)，固定在板上时应另设加强筋，不得使用植筋等锚固方法。(6) 连墙件设置：连墙件必须采用刚性连墙件，直接与主体结构可靠连接，连墙件应设在脚手架主节点处。脚手架离地高在50m以下时，按不大于27m设置一处；脚手排架离地高在50m以上时，按不大于20m设置一处。 （3） 高处作业吊篮项 目审 查 要 点专项施工方案报审1. 吊篮脚手应编制专项施工方案，经企业技术负责人签字后报监理机构审查。2. 专项施工方案的主要内容：(1) 工程概况。(2) 编制依据。(3) 平面布置、搭设详图。(4) 特殊部位的加固措施。(5) 安装工艺、使用方法，包括：安装、升降、拆除程序。(6) 安全技术措施。(7) 使用规定。(8) 悬挂结构计算书。专项施工方案审查1. 审批程序符合要求，签字手续齐全。2. 方案内容应基本完整，构造符合强制性标准要求。3. 构造应符合下列规定(1) 悬挂结构可制作成悬挑梁或悬挑架，尾端与建筑结构锚固连接。(2) 固定式悬挂支架(指后支架拉结型)拉结点处的结构应能承受设计拉力；当采用锚固钢筋作为传力结构时，其钢筋直径应大于16mm；在混凝土中的锚固长度应符合该结构混凝土强度等级的要求。(3) 当采用压重方法平衡挑梁的倾覆力矩时，应确认压重的重量，并应有防止压重移位的锁紧装置。悬挂结构抗倾覆应专门计算。(4) 悬挂吊篮的支架支撑点处结构的承载能力，应大于所选择吊篮各工况的荷截最大值。(5) 安装任何形式的悬挑结构，其施加于建筑物或构筑物支承点处的作用力，均应符合建筑结构的承截能力，不得对建筑物和其他设施造成破坏和不良影响。 （4） 悬挑卸料平台项 目审 查 要 点专项施工方案报审1. 悬挑式卸料钢平台。卸料平台应编制施工方案，悬挑式钢卸料平台应编制专项施工方案，经企业技术负责人签字，报监理部审查。2. 施工方案的主要内容：(1) 工程概况。(2) 编制依据。(3) 卸料平台结构构造施工详图、预埋件(拉环)节点构造详图。(4) 卸料平台布置图。(5) 安装工艺方法。(6) 安全技术措施。(7) 悬挑式钢平台结构计算书(标定荷载值)。专项施工方案审查1. 审批程序符合要求，签字手续齐全。2. 方案内容应基本完整，有平面、立面、剖面和附墙构造详图。3. 构造应符合下列要求：(1) 悬挑式钢平台的结构构造应与结构固定，并采取防止左右晃动的措施。(2) 悬挑式钢平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。(3) 斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的每一道均应作单道受力计算, 水平夹角不小于45。(4) 应设置4个经验算的吊环，吊环应用甲类3号沸腾钢制作，锚固长度必须符合构造要求，不得使用值筋等方法。(5) 卸料平台荷载取值合理，计算结果符合安全度要求，方案应明确荷载限值。(6) 在通道口上方坠落范围内不应设置卸料平台，且应避开脚手架的剪刀撑。 3. 模板支撑项 目审 查 要 点专项施工方案编制与报审1下列模板工程应编制专项施工方案，经施工单位技术负责人签字后报监理机构审查。(1) 搭设高度5m及以上,搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m2及以上。(2) 高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。2达到下列规模的模板工程专项施工方案施工单位应组织专家论证：(1) 工具式模板工程：包括滑模、爬模、飞模工程。(2) 混凝土构件模板工程：支撑高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。3模板支撑专项施工方案的主要内容：(1) 编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸(国标图集)、施工组织设计等。专项施工方案编制与报审(2) 工程概况：模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。(3) 施工计划：施工进度计划、材料与设备计划等。(4) 施工工艺技术：高大模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。(5) 施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。(6) 劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。(7) 计算书：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑层承载力验算等。(8) 相关图纸:包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。专项施工方案审查1方案报审手续齐全。2. 方案内容应齐全完整，有安全技术措施、搭设详图(支撑系统平面、剖面图，节点大样图)和完整的计算书；3设计与计算符合规定(1) 模板及其支撑应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。(2) 材料设计参数应符合实际，构造应合理，传力应明确，设计简图应与搭设详图一致，验算依据、荷载取值、计算方法应符合规定,计算结果满足规范要求。(3) 支承模板支架的结构或地基必须具有承受上部荷载的能力。 1) 当支撑在地基上时，地基应平整夯实，当荷载较大、地基承载力不能满足要求时，应对地基采取加固措施。 2) 当支承于结构构件上时，应对结构构件的承载力进行验算，多层结构一般应保留两层及以上支撑。(4) 钢管和扣件搭设的支架宜采用中心传力方式(立杆顶部采用顶托)。当采用扣件连接方式通过水平杆传递上部荷载时，单扣件不应大于8kN,双扣件不应大于12kN（高支模不大于10kN）。4构造措施应符合下列规定：(1) 梁和板的立柱，纵横向间距应相等或成倍数。(2) 支架四周应设置连续垂直剪刀撑；中间分别设置纵、横向剪刀撑，剪刀撑的间距不应大于6跨，剪刀撑跨度不应超过6跨。 水平剪刀撑间隔层数不应大于6步，顶层应设置水平剪刀撑，底部扫地杆部位宜设置水平剪刀撑)。(3) 竖向结构与平面结构混凝土宜分开浇筑。 当支架立柱高度超过5m时，应在立柱周圈外侧和中间有结构柱的部位，按水平间专项施工方案审查距69m，竖向间距23m(2步)与建筑结构设置一个固结点；(4) 支撑高宽比大于3时，如果四周无可靠连接时，应采取防止倾覆的措施。5. 后浇带部位的模板支撑应单独进行设计，跨空(设通道、通航)和悬挑支撑结构应做专门的设计与计算。6. 施工方案中应提供钢管、扣件、顶托等材料的计划用量，规格、数量应与模板支撑详图吻合。 预压与 监测1. 当有下列条件之一时，宜对支撑结构进行预压或监测，并应编制预压设计或监测方案。(1) 承受重载或设计有特殊要求时。(2) 特殊支撑结构或需了解其内力和变形时。(3) 地基为不良地质条件时。(4) 跨空和悬挑支撑结构。(5) 其他认为危险性大的重要临时支撑结构。 2. 预压（包括支架基础预压与支架预压）应根据工程结构形式、荷载大小、支架基础类型与施工工艺等条件进行预压组织设计。 3. 监测方案应包括：工程概况、监测依据、监测项目、监测人员配备、监测方法、主要仪器及精度、测点布置与保护、监测频率及监测报警值、数据处理与信息反馈、异常情况下的处理措施等。
