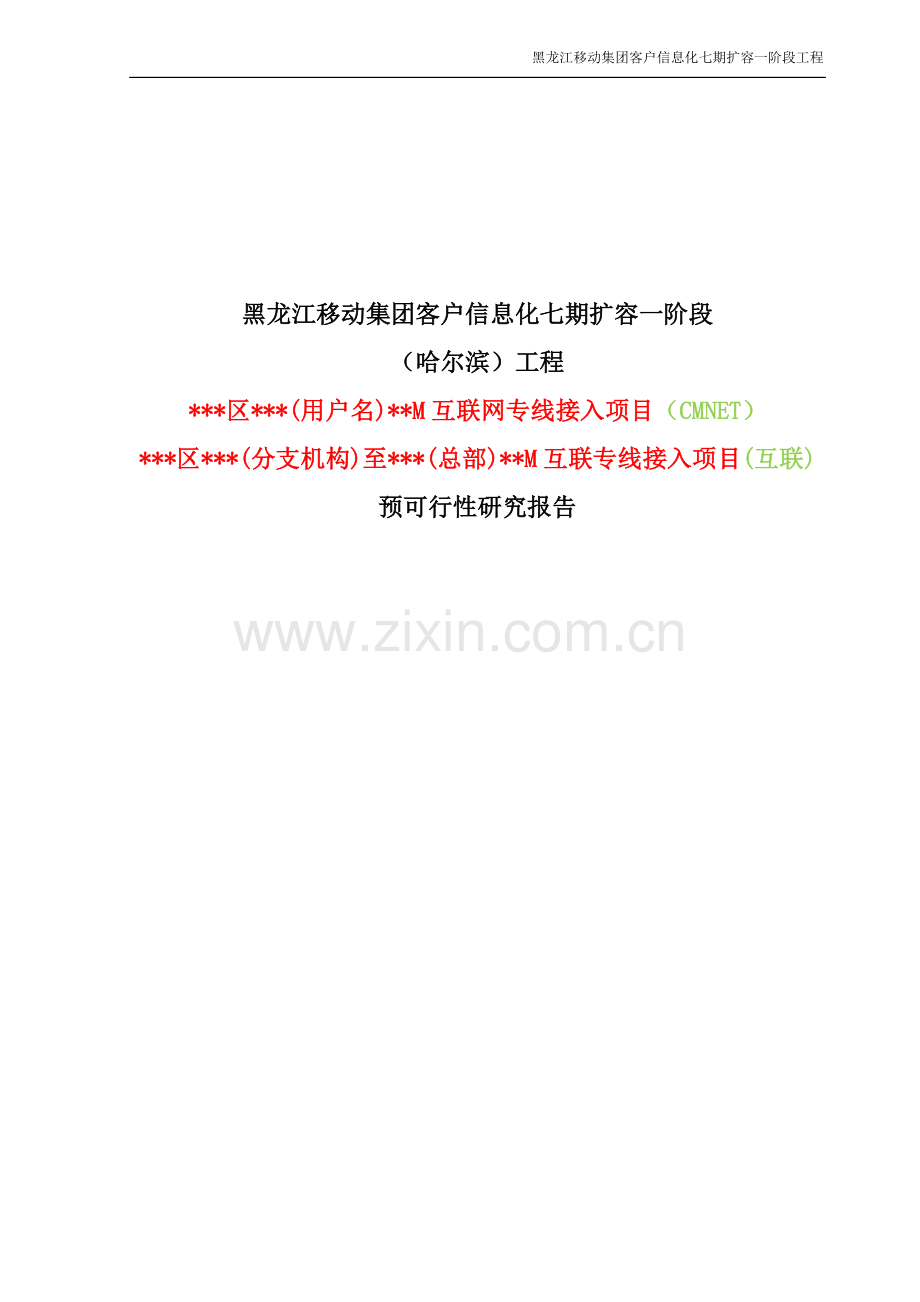

互联网专线接入项目预可行性研究报告.doc

黑龙江移动集团客户信息化七期扩容一阶段工程

黑龙江移动集团客户信息化七期扩容一阶段
（哈尔滨）工程
***区***(用户名)**M互联网专线接入项目（CMNET）
***区***(分支机构)至***(总部)**M互联专线接入项目(互联)
预可行性研究报告

8

目 录

1、概述 1
1.1、可研编制依据 1
1.2、可研编制范围 1
1.3、工程建设背景 1
1.4、工程建设的必要性和可行性 2
2、 业务需求 3
3、本工程建设方案 3
3.1、 数据专业建设方案 3
3.2、 传输专业建设方案 4
4、本工程投资估算 5
4.1基础网络投资 5
4.2集团客户专项投资 6
4.3投资汇总 7

1、概述
本文件为《黑龙江移动集团客户信息化七期扩容一阶段（哈尔滨）工程—****区****公司**M互联网专线接入项目可行性研究报告》。
1.1、可研编制依据
(1) 黑龙江移动哈尔滨分公司于2012年2月22日委托我院进行“黑龙江移动集团客户信息化七期扩容一阶段（哈尔滨）工程--****区****公司**M互联网专线接入项目”可研及一阶段工程设计的通知；
(2) 中国移动通信集团公司颁布的《中国移动互联网技术体制》；
(3)《接入网工程设计规范》YD/T5097-2001；
(4) 设备厂商提供的设备价格及技术资料；
(5) 中国移动通信集团黑龙江有限公司哈尔滨分公司相关部门提供的资料；
(6) 设计人员现场勘察获得的数据和资料。
1.2、可研编制范围
本可研报告的编制范围包括****区****公司**M互联网专线接入项目(以下简称本工程或本项目)建设背景描述；本工程建设的必要性和可行性；本工程建设方案；本工程投资估算及收益分析。
1.3、工程建设背景
中国移动通信集团黑龙江有限公司(以下简称黑龙江移动)的集团客户专线接入业务，是其向与其签订专线接入协议的集团客户提供的一项服务，是指其为集团客户提供专用的接入线路、传输设备以及必要的用户设备，以满足集团客户的各种业务需求。
黑龙江移动于近几年建成了宽带互联网接入平台、GPRS业务接入平台、短信网关接入平台、企业小交换机（PBX）接入平台等各种业务的专线接入平台，向集团客户提供互联网宽带接入、企业WLAN、GPRS无线办公、短消息类应用、VOIP专线、专网互联等服务。通过专线接入可实现黑龙江移动上述业务平台与集团客户内部网络/信息资源的互联，这是今后为集团客户提供各种先进的通信服务和整体通信解决方案的基础。
黑龙江移动通信提供的集团专线接入业务，主要面向集团客户和行业客户，如政府机关、工商税务、工矿企业、金融证券、文教卫生、公安交通、能源资源、社区服务。实施集团专线接入后，集团客户不但可使用宽带上网、集团E网、集团IP、集团短信等标准化产品和服务，还可以实现远程办公、移动作业管理等个性化的增值服务。
集团专线分为有线接入和无线接入。集团专线接入工程涉及客户端的接入管道、线路、传输设备和必要的用户设备，以及网络调度、业务平台数据配置（短信网关、GPRS、PBX、CMNET，…）等工作。
1.4、工程建设的必要性和可行性
1.4.1 本工程建设的必要性
（1）树立业务品牌形象和加强网络规模优势
经过近几年的网络建设和业务拓展，黑龙江集团客户专线接入业务已经覆盖到了全省，其良好的服务质量和强大的规模优势在激烈的市场竞争中取得了有利地位，引导了全省集团客户专线接入市场的发展，使得全省大企业和集团用户都很接受并认同黑龙江移动公司的集团客户专线接入业务，树立了黑龙江移动集团客户服务的良好的品牌形象。
黑龙江移动在全省集团客户专线接入的市场竞争中取得的成绩使得其在自身的网络和业务发展上获得了巨大的上行空间，黑龙江移动应进一步发展此项业务，并能够获得较好的业务收益。
（2）市场竞争的需要
集团客户专线接入市场现已成为各大电信运营商争夺的焦点，中国电信、中国联通等纷纷组建了各自的集团客户专线接入平台，来争夺这个庞大的市场。因此，从战略意义上来讲，黑龙江移动也必须大力发展集团客户专线接入业务。
1.4.2 本工程建设的可行性
黑龙江移动经过多年的建设，建立了结构清晰，功能完善的黑龙江集团客户专线网络，并培养了一批具有实践经验的、成熟的技术队伍。对于集团客户网络的日常维护、操作管理形成了一整套完善的实施方案。对于突发事件的处理能做到迅速查明原因，并能很快排解；同时黑龙江移动良好的投资回报率和稳定的业务收入，使得本工程有可靠的资金保障。因此，本工程在技术和资金上是可行的。
2、 业务需求
****公司位于平房区开发区中小企业1路223号，坐标位置为：北纬：45.729195°，东经：126.632870°；(CMNET业务：现向我公司提出利用移动网络资源为****公司提供CMNET专线业务，互联网带宽为***M，并提供****个公网IP。)；（出租专线业务：现向我公司提出一条集团专线接入需求，开通至***********的集团专线，为其提供**** M带宽专线承载其数据互传业务。）；（语音业务：利用移动网络资源为平房区乌苏里江制药公司提供一条2M语音专线接入需求，电话共计20台。）
3、本工程建设方案
3.1、 数据专业建设方案
（CMNET业务：本期工程利用客户自购交换机、原有路由器。路由器通过以太网链路上连至****公司机房新增 PTN 910的以太网板，以PTN城域传输网为基础，采用PTN传输方式连接至哈尔滨移动学府局，最终连接至IP城域网接入交换机Quidway S9306，本期工程中继链路带宽设置为***M，链路类型为PTN，从而实现了CMNET的接入。经过与网管核实，数据节点设备能够满足本期扩容需求。）；（出租专线业务：本期工程利用客户自购交换机，通过以太网链路上连至****公司机房新增 PTN 910的以太网板，经移动PTN传输网络将业务转至***********实现数据互传。中继链路带宽设置为***M。）；（语音业务：本期工程在客户侧新增PBX语音交换机，将语音业务以城域传输网为基础，采用MSTP传输方式连接至*******，再连接至*******，最终上联至铁通交换机,从而实现了PBX的接入。 经过与网管核实，数据节点设备能够满足本期扩容需求。）
本期****区****公司**M互联网专线接入项目数据专业方案详见下图：

(下图为互联接入方案示例图)

(下图为CMNET接入方案示例图)

3.2、 传输专业建设方案
3.2.1设备部分建设方案:
本期工程采用PTN传输方式，利用***********公司机房新增PTN910（220V，16E1+4FE电+2GE光-10km）/ OSN 500 (220V, 2xSTM-1+1x8FE S-1.1)设备，通过新敷设光缆接至********基站原有传输设备PTN/SDH SLOT*板位**光板**光口。经PTN城域传输网连接至哈尔滨移动枢纽楼传输机房内的传输设备PTN 3900上，通过此设备与数据机房交换机S9306相连接，从而实现用户接入移动CMNET互联网的需求。
（出租专线业务：接至***********，从而实现用户数据互传的需求。）
(说明：因为目前不具备光缆施工条件，所以临时先采用微波方式传输。具体方案如下：在黑龙江省有色金属地质勘查七Ｏ一队和九中基站新增1跳5.8G微波传输设备。并通过微波的方式接入至九中基站。本期工程利用九中基站PTN 950第6槽位EF8T以太网板第2个FE端口引接。)

设备主要工作量表
表3.2-1

3.2.2 线路部分建设方案:
本工程由南城第一大道与松花路交口共建井起始新增光缆接头起始，敷设1条12芯至元申广电井至，在敷设直埋光缆沿松花路至新科锐有限公司机房。本工程光缆需从马铃薯基站至浙江远翅原有96芯光缆下线。本工程共计敷设12芯管道光缆0.18公里，12芯直埋光缆0.155公里，12芯墙壁光缆0.165公里。

线路主要工作量表
表3.2-2

4、本工程投资估算
4.1基础网络投资
本工程基础网络投资合计人民币****万元，基础性投资是指能为其它工程所利用的投资。其中设备部分****万元人民币。线路部分****万元人民币。

基础网络投资估算表
表4.1-1

4.2集团客户专项投资
本工程集团客户专项投资估算合计人民币****万元，专项性投资是指只供本专线所使用的投资，其中设备部分****万元人民币；线路部分****万元。
集团客户专项性投资估算表
表4.2-1

4.3投资汇总
本期工程总投资为***万元，其中基础网络投资为***万元，集团客户专项投资为***万元。
本工程包含新增12芯光缆0.7公里，新增光模块1个（PTN950）、新增EG4F光接口板（PTN950）、PTN910 1端、综合柜1架敦、24芯ODF子框1框。

表4.3-1
