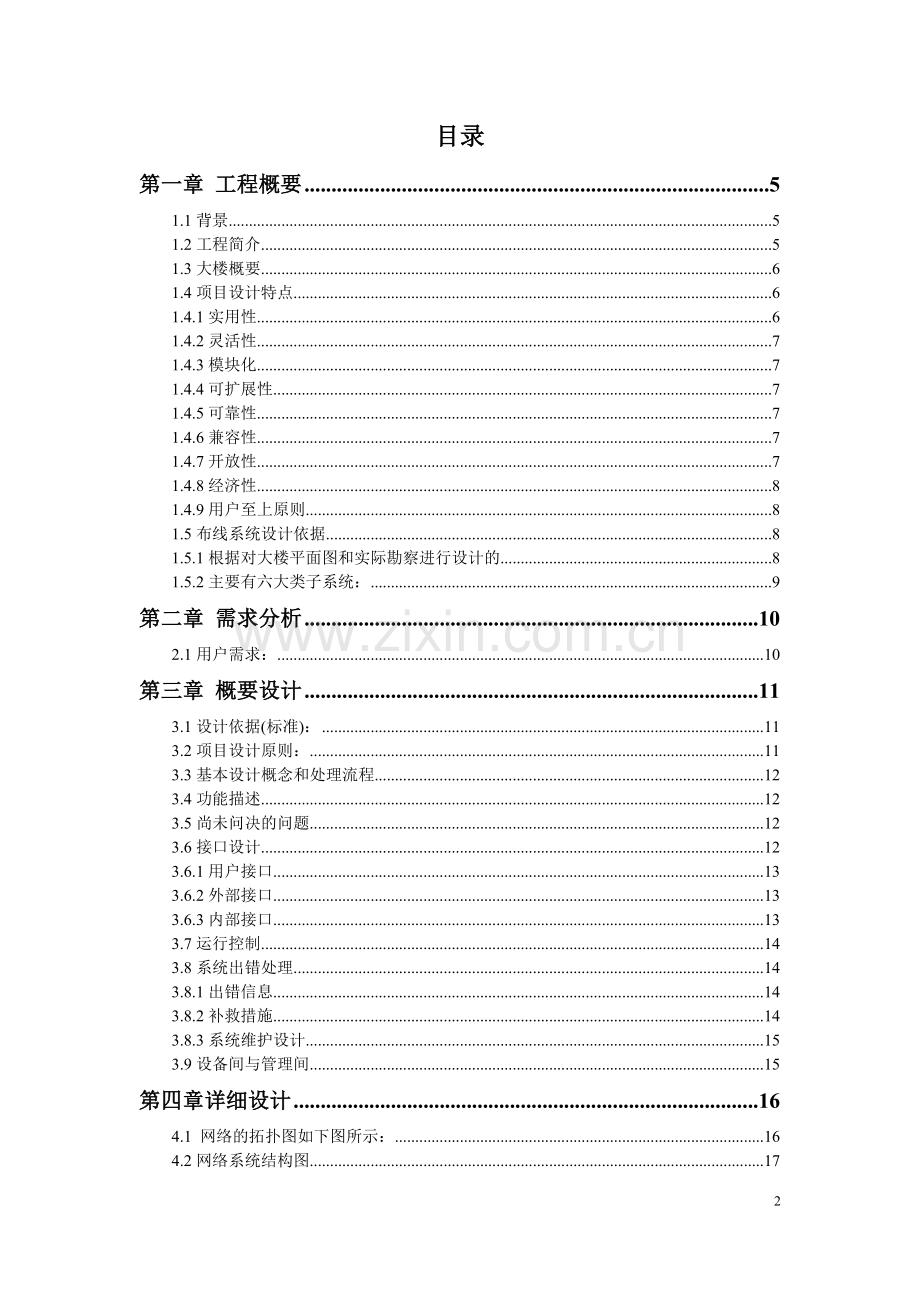

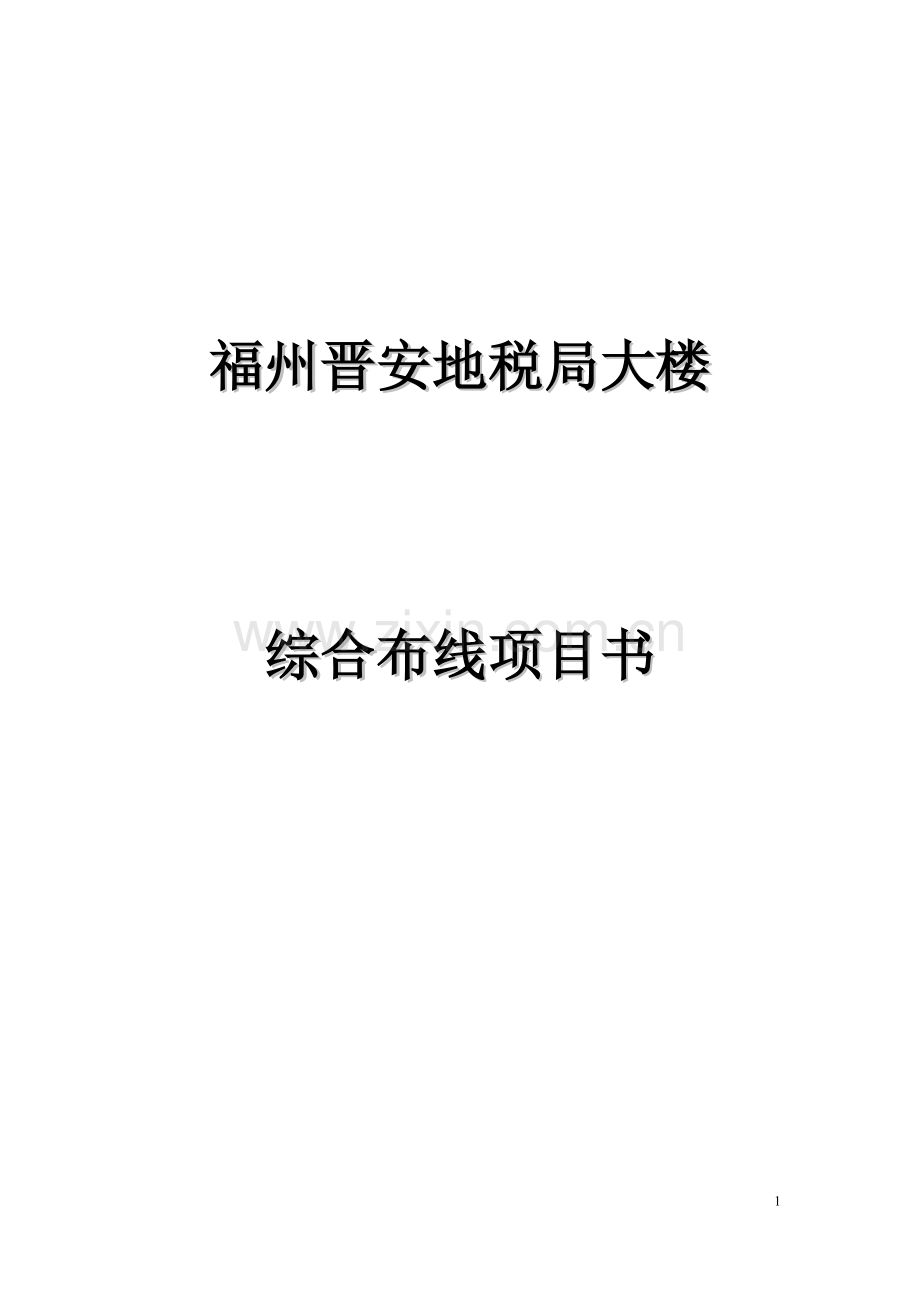

晋安地税局大楼-综合布线建设可行性研究报告.doc_第1页
第1页 / 共28页
晋安地税局大楼-综合布线建设可行性研究报告.doc_第2页
第2页 / 共28页
晋安地税局大楼-综合布线建设可行性研究报告.doc_第3页
第3页 / 共28页
晋安地税局大楼-综合布线建设可行性研究报告.doc_第4页
第4页 / 共28页
晋安地税局大楼-综合布线建设可行性研究报告.doc_第5页
第5页 / 共28页
点击查看更多>>
资源描述

1、福州晋安地税局大楼综合布线项目书28目录第一章 工程概要51.1背景51.2工程简介51.3大楼概要61.4项目设计特点61.4.1实用性61.4.2灵活性71.4.3模块化71.4.4可扩展性71.4.5可靠性71.4.6兼容性71.4.7开放性71.4.8经济性81.4.9用户至上原则81.5布线系统设计依据81.5.1根据对大楼平面图和实际勘察进行设计的81.5.2主要有六大类子系统:9第二章 需求分析102.1用户需求:10第三章 概要设计113.1设计依据(标准):113.2项目设计原则:113.3基本设计概念和处理流程123.4功能描述123.5尚未问决的问题123.6接口设计12

2、3.6.1用户接口133.6.2外部接口133.6.3内部接口133.7运行控制143.8系统出错处理143.8.1出错信息143.8.2补救措施143.8.3系统维护设计153.9设备间与管理间15第四章详细设计164.1 网络的拓扑图如下图所示:164.2网络系统结构图174.1实体图说明:174.2子系统介质的说明:184.2.1工作区子系统184.2.2水平子系统184.2.3干线子系统184.2.4管理子系统184.2.5设备间子系统194.3信息点194.4实体图204.5详细设计图204.5.1一层详细设计图204.5.2二层详细设计图214.5.3三层详细设计图224.5.4四

3、层详细设计图224.5.5五层详细设计图234.5.6六层详细设计图23第五章综合布线产品的选型245.1选购材料列表24第七章布线系统管槽设计与管线铺设25第八章布线系统的测试268.1双绞线系统的测试268.1.2衰减测试268.1.3近端串扰(NEXT)测试278.2光缆系统的测试28第一章 工程概要1.1背景a系统名称:福州市XX地税局网络布线实施系统b任务提出者:福州市XX地税局c开发者:实训第六小组本项目将实现地税局的布线实施方案,并且在原有设备的基础上进行功能的扩展和需求的界定,最终完成的版本将在校园内实施运行,提供文件传输等服务。d本方案将为本地税局各位领导,职工提供服务,本地

4、税局的网络管理中心设置在机房内,方面控制管理。1.2工程简介福建福州晋安地税局是福州市人民政府地方税务工作的职能部门,是政府机关服务中心一个重要事业单位。随着改革开放的进一步深入,各行各业对信息所依赖的程度越来越高,同时对办公环境的要求也越来越高,随着楼宇自动化系统的出现,应用,推广和发展,地税大厦原来使用的布线系统已无法满足日益膨胀的信息化进程,因此,寻求一种更合理,更优化,弹性强,稳定性和扩展性好的布线技术,建设具有完善的数据通信,语音通讯,图形,图像通讯,及网络管理,控制和完备的服务设施在内的综合办公大楼已成为当务之急。它不但能够满足现在的要求,更重要的是迎接未来对配线系统的挑战已是迫在

5、眉睫。为此,我们决定将地税大厦的布线系统以及计算机网络建成一个现代化的智能综合办公大楼,旨在通过对建筑的四个基本要素即结构,系统,服务,管理以及它们之间的内在联系的最后优化考虑来提供一个投资会理,实用先进的高效率,舒适,便利的办公环境。通过积极应用信息技术降低机构运行成本,提高工作效率,增加透明度,增强监督能力和服务水平。1.3大楼概要福建福州晋安地税局办公大楼高6层,每层高3 米左右,每楼层为 1820平方米的近似工字型结构,中央为走廊,两边为办公楼,弱电井在设备间,偏南侧,信息点每一个柱子都有一个,每张桌子都有一个信息点,分为语音和数字两种,大楼主设备间,中心机房都设在三层,从主设备间引线

6、缆经桥架和弱电井引至工作区。其余的见如下:一层主要有大厅,主要有办税服务中心、荣誉室、会客厅、管理子系统间、值班室等等。二层主要有党办室,文明办,大会议室,机关服务中心还、职工活动中心等等。三层主要有设备间,综合教育基地 ,征管法规管,技术中心机房, 机关党办,管理科,议会股,税政股等等。四层主要有办公室,计划财务科,信息管理科,信息室,小会议室,人教股,工会等等。五层主要有局长室,副局长室,计财科,纪检委会,纪检组长室等等。六层主要有档案室。 每层都有男女卫生间和电梯1.4项目设计特点实施后的布线系统将会满足国际标准的超五类布线系统。并且整个系统有七个特点,实用,灵活,可扩展,模块化,可靠,

7、兼容性好,开放性,经济性。1.4.1实用性实施后的综合布线系统满足国际标准,具有良好的用户使用界面,并且,网络管理功能完善且方便使用。1.4.2灵活性系统中的任一部分之联接都是灵活的,即从物理连接,到数据通讯,语音通讯,自动控制设备之联接都不受或极少受物理位置的这些设备类型的限制。1.4.3模块化所有用于连接设备的接插件都是积木式标准间,不需要用很多有关这些领域的专门知识就可以连接到这些设备。1.4.4可扩展性由于所在基础设施(材料,部件,通讯设备 )都采用国际标准,因此无论计算机设备,通讯设备,控制设备随技术的发展,将来都可很方便的将这些设备联系到系统中去。1.4.5可靠性系统中的各个部门都

8、采用高质量的材料,部件设备实现,并谨慎施工和测试,一保证各个环节都是可靠的。1.4.6兼容性所谓兼容性是指它自身是完全独立的面与应用系统相关无关,可以适用于多种应用系统,综合布线将语音,数据与监控设备的信号线经过统一规划和设计,采用相同的传输介质,信息插座,交接设备,适配器等。便可以节省大量的物质,时间和空间。1.4.7开放性该系统采用开放式体系结构,符合多种国际上现行的标准,它几乎对所有厂商的产品都是开放的,并支持所有的通信协议。1.4.8经济性若干种布线集中成为一套完整的布线体系,统一设计,统一施工,统一管理,这样可省去大量的重复劳动和设备占用,使布线周期大大缩短,另外综合布线系统使用简单

9、方便维护,费用低,可以满足三维多媒体的传输和用户对IDSN.ATCN的需求。衡量一个系统或产品的经济效益,一般从两个方面加以考虑,即初期投资特性和性能价格比。一般来说,用户总是希望建筑物所采用的设备在开始使用时,具有良好的实用性,而且还须有一定的技术储备。在今后的若干年内应保护最初的投资,即在不增加新的投资情况下,还能保持建筑物的先进1.4.9用户至上原则 邵阳广电计算机综合管理网络系统楼宇内的结构化综合布线系统的设计原则首先是基于智能化大厦对综合布线系统的要求为基础,并以满足用户需求为目标,最大限度满足用户提出的功能需求,并针对业务的特点,确保使用性。 1.5布线系统设计依据1)标准:IEE

10、E802.3 10-BASE-T; IEEE802.3 100BaseTx,100BaseFx; IEEE802.3 1000BaseSx,1000BaseLx;EIA/TIA 568EIA/TIA-TSB 36/40工业标准及国际商务建筑布线标准;ISO/IEC 11801;ISO/IEC JTC1/SC25/WG3;ANSI FDDI/TPDDI 100Mbps;CCITT ATTM155Mbps;CCITT ATM622Mbps。 2)安装与设计规范:中国建筑电气设计规范;工业企业通信设计规范;中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范”;结构化布线系统设计总则;市

11、内电话线路工程施工及验收技术规范。 1.5.1根据对大楼平面图和实际勘察进行设计的平面图见由地税局提供1.5.2主要有六大类子系统:1) 工作区子系统2) 水平子系统3) 干线子系统4) 设备间子系统5) 管理间子系统6) 建筑群子系统。工作区子系统主要用于在办公室,机房等需要电话,计算机终端等设施的区域的统称。水平子系统主要用于由工作区的信息引出端到楼层的设备。包括:墙面信息,插座,线缆,楼层配线架等。设备间子系统主要是用于安装各种设备的房间。管理子系统是针对设备间,交接间,工作区的配线设备,缆线,信息插座等设施,按一定的规模进行标识和记录。第二章 需求分析一切为用户着想的原则,以用户需求作

12、为准绳,本着务实,不追求豪华的思想,但又具扩展性,通过相互间诚恳的交流,协助用户使其需求最终达到尽善尽美。2.1用户需求: 该大楼的结构化综合布线,遵照各设计安装标准,为整栋大楼提供先进的,统一的和可靠的数据、语音及视频传输平台,充分满足办公自动化、通信自动化的需求,并适应未来10年内的技术更新与应用发展的需求。2.1.1.策略需求a服务区:DNS服务、DHCP服务、路由服务、联网认证服务、邮件服务;b办公区:使用DHCP服务(可自动获取IP),可控制带宽和流量以及上网时段。c领导区:使用DHCP服务(可自动获取IP),可控制带宽和流量以及上网时段。d.每个房间内的信息点按照办公位置的来设定如

13、果房间内的办公点少的话我们按照每四个柱子之间设置四个信息点,防止房间的作用改动.e.所有的布线都是使用暗线的方式2.1.3售后服务要求服务期内随叫随到。,提供技术升级、设备更新的灵活性。第三章 概要设计3.1设计依据(标准): ISO/IEC 11801:国际布线标准 EIA/TIA-568&569:民用建筑线缆、通信通道和空间标准 ELA/TIA-606&607:民用建筑通信接地、通信管理标准 CECS72&97:建筑与建筑群综合布线系统设计规范 AMP开放式综合布线系统设计手册 IEEE802.X:电气与电子工程协会802系列局域网标准 YD2001-92:全塑通信电缆线路施工及验收技术规

14、范3.2项目设计原则: XXX地税大楼的综合布线作为永久性的链路,投资具有一次性。为达到效用最大化,项目设计满足以下原则:标准化: 按照国际国内相关标准进行线路设备系统的设计和网络设备的选型。灵活性: 综合布线设备能满足灵活通用的要求。不同的连接方式都可在管理子系统中通过更改跳线就能方便的完成。可扩展性:支持设备系统的扩展和升级。通过适量的冗余,满足未来设备的更新和扩容;采用符合国际标 准的设备,方便设备升级和设备接入。可靠性:保证信息的可靠性.易管理性:实时跳线管理,保证每次变动都可以自动跟踪、记录。实用性:实施后综合布线设备系统满足国际标准,具体良好的用户使用界面。并且,网络管理功能完善且

15、方便使用。经济性:在充分考虑并满足近期及未来需求的基础上,选用合适的设备,降低设备的造价。灵活性:设备系统中的任一部分之连接都应是灵活的,即从物理接线、到数据通讯、语音通讯,自动控制设备之联接都不受物理位置和这些设备类型的限制。安全性:在系统中提供一定的安全防护手段,保证关键的网络和设备正常运行,消除单点故障,有条件时可以在多层次上实现安全控制。还要注意保护网络设备和主机不受来者内部、外部的破坏,同时保证信息资源不被非法访问和获取。3.3基本设计概念和处理流程外网1、流程地税内网认证 图1-12.4拓扑结构图3.4功能描述所有区域主要是为了工作的需要,没有任何娱乐的要求,实现网络中的数据通信,

16、实现网络中的资源共享,实现网络中数据安全,实现网络的数据独立性,3.5尚未问决的问题说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。3.6接口设计 所有的接口的都是使用模块化管理,3.6.1用户接口 用户计算机直接与接入层交换机相连,即每层的管理子系统间于水平系统是用的模块;3.6.2外部接口使用100M光纤接入该大楼同时接入电信与网通每层管理子系统的交换机接入核心层交换机,并且通过防火墙与外部网络相连。减少外网对内网的攻击。保证内网不会受到外网的影响, 3.6.3内部接口所有的服务器都使用光纤接入,主要是因为服务器的数据流很大,所以用光纤可以减少数据拥塞的可能性。保

17、证网络的可靠性管理间之间是用的是七类的,因为数据的安全要求较高,所以主要干线的线质料要求要高,七类线是屏蔽线,攻击者不能通过是用一般的设备窃取数据,保证了数据的安全性一层共有138个信息点,管理子系统间设有switch1,switch2,switch3,switch4四台48口层交换机,二层共有174个信息点,管理子系统间设有switch5,switch6,switch7,switch8四台48口层交换机,三层共有170个信息点,设备间有三层交换两台,路由器1台,防火墙1台,服务器N台,交换机switch9,switch10,switch11 switch12,四台48口层交换机四层共有240

18、个信息点,管理子系统间设有switch13,switch14,switch15,switch16 六台48口层交换机,五层共有180个信息点,管理子系统间设有switch17,switch18,switch19,switch20 四台48口层交换机,六层共有224个信息点,管理子系统间设有switch21,switch22,switch23,switch24 五台48口层交换机,3.7运行控制本地税局网是在加强对地税网络的同意管理的情况下,给在局里的员工提供更好的网络服务,优化网络环境,提高网络服务质量。在合理的网络拓扑结构下,我们将税务网络进行合理的分配,分为每个楼层的。各组的策略需求都不尽

19、相同,使得各个区域团结协作。3.8系统出错处理3.8.1出错信息1. IP地址错误2. 不在上网时段3. 所使用流量超过流量限制4无法连接外网,5无法连接内网,等各种问题3.8.2补救措施若IP地址错误导致不能联网,应调整IP地址,使IP地址在正确的网段之内应在规定的上网时段内上网注意流量的使用,尽量不要使流量超过流量限制3.8.3系统维护设计要做地税网的维护工作,注意保护网络的网络设施。如果遇到问题请及时联系网络管理人员。定期检查网络设施状况,有问题及时处理3.9设备间与管理间 设备间定在三层,如下图所示,管理间在每层楼的该位置,的小房间中,一整间就是设备间的位置了。第四章详细设计4.1 网

20、络的拓扑图如下图所示: 该拓扑是用的高冗余的网络连接,绝对不会有大范围的单点故障,所有的高层的连接使用的双线星形的对接方式来保证网络的可靠性由于拓扑图不是布线的重要内容所有这一就只是做一个省略说明4.2网络系统结构图4.1实体图说明: 该图中的从光纤接入到这个网络中得设备间,使用的双电信和网通两个ISP服务商,保证了网络的于外网的可靠性,网络接入的介质也就是使用光纤,由于光纤的接入是由ISP服务商负责的所以这里不是我们重点,设备间子系统是用的是超六类线,前面有提过所有的服务器都是是用光纤接入的方式所以这里在重述。1) 干线子系统使用的是超六类线网络线。2) 设备间子系统使用的是超六类线3) 水

21、平子系统使用的是超五类线网络线4) 工作区子系统使用的是超五类网络线4.2子系统介质的说明:该工程中有涉及到的子系统包括如下:1) 工作区子系统2) 水平子系统3) 干线子系统4) 管理间子系统, 5) 设备间子系统4.2.1工作区子系统工作区子系统主要用于在办公室,机房等需要电话,计算机终端等设施的区域的统称。在这个区域中所有的网络的线都是使用的超五类线主要原因是这一段的距离很短,而且基本是用户可以看到的或者说离用户很近,所以几乎不可能会出现数据被人用仪器窃取到任何的数据,所以可以说这一段是一个安全的区域,所以只要是五类线就是可以满足网络中得安全要求,这样可以减少成本,4.2.2水平子系统水

22、平子系统主要用于由工作区的信息引出端到楼层的设备间或者是管理间。包括:墙面信息,插座,线缆,楼层配线架等。在这个区域所有的网络的网络线使用的超五类线,原因和上基本相同,主要是超五类线有屏蔽层,这个对于网络的安全性能应该是有了一定的提升,4.2.3干线子系统 干线子系统主要是负责连接管理子系统和设备间的干线。 在这个区域所有的网络线使用的超六类线,主要是每层楼所有的机子的数据不要去往不同楼层或外网的数据都要通过这里,所有这里的数据量相当庞大,超六类线的传输数率可以大几千M,只有这样数率才可以解决这样的大的数据,4.2.4管理子系统是针对设备间,交接间,工作区的配线设备,缆线,信息插座等设施,按一

23、定的规模进行标识和记录。4.2.5设备间子系统主要是用于安装各种设备的房间。还有就是网络的总出口位置,也就是ISP服务商接入点,在这个区域的数据最是庞大,所有必须使用光纤,这个光纤的大小不在我们的工程中,不加说明,还有就是设备包括的基本都是一些服务器,因为服务器基本都是共所有的浏览或者使用的,所有在这里我们是使用了光纤到服务器的连接方式,4.3信息点一层:驾驶室:28,服务中心组长室:20,午餐室:28,休息室:16,间会客厅共:22, 值班室:8,荣誉室:16-总共138二层:职工活动室:34,民办1: 28,党民办2: 28 ,文明办1: 30,文明办2:14, 会议室:6 机关服务中心:

24、34 -总共174三层:税政股: 32 ,税收管理一科: 30,税收管理二科:30,议费股:32,政策法规科:12, 机关党办:26,综合教育基地22 -总共184四层:办公室:34 ,信息管理科:54,信息股:40,人教股:24 ,工会:34,会议室 :20,计划财务科:30 -总共236五层:局长室:20,副局长室:20,副局长室:20,书记办公室:20, 计财室:28,纪检组长室:26 纪检委室:16,党办:30-总共180六层:文件室1:34, 文件室2:50, 文件室3:26,备用室:20,杂物间:24,文档打印室:28 综合组办公室:42-总共2244.4实体图说明:实体图主要是根

25、据信息点得个数来缺点交换机的数据也就是模块的数,中间的蓝色线就是干线,通过干线将所有层楼的网络与设备间相连,具体的每层楼的设备数量如下所示:一层: 7台交换二层: 9台交换三层: 8台交换四层: 12台交换 两个路由 两个三层交换、两个防火墙,多台服务器五层: 9台交换六层: 11台交换4.5详细设计图 4.5.1一层详细设计图 4.5.2二层详细设计图 4.5.3三层详细设计图 4.5.4四层详细设计图 4.5.5五层详细设计图 4.5.6六层详细设计图第五章综合布线产品的选型 楼宇间采用光缆连接,主干网为百兆光纤以太网。楼宇内的室内布线我们用IBDN结构化布线系统,从端到端采用超五类接插件

26、产品,支持Ethernet Token Ring、 CDDI 、ATM及多媒体技术,且以开放式的原则,支持众多厂家产品及设备。 1)信息插座:数据和语音均采用MDVO模块式超五类信息插座。 2)传输介质:水平数据和语音均采用IBDNPlus超五类非屏蔽双绞线; 3)配线架:数据采用IBDN光纤终端盒及PS5 HD系列模块式配线架。 4)跳线:数据部分采用两芯SCSC光纤跳线和高速模块跳线。5.1选购材料列表材料数量价格机架19个XXX防火墙2台XXX路由器2台XXX三层交换机2台XXX二层交换机56台XXX配线架62个XXX光纤线XXX超五类线151箱XXX超六类线1箱XXX电话模块563个X

27、XX网络模块563个XXX面板563个XXX第七章布线系统管槽设计与管线铺设由于安装的是屏蔽双绞线,对接地要求较高,不可在与机柜相连的主线槽处接,需要另外在做接地。 线槽的规格是这样来确定的:线槽的横截面积留40%的富余量以备扩充, 超5类双绞线的横截面积为0.3平方厘米。 线槽安装时,应注意与强电线槽的隔离。布线系统应避免与强电线路在无屏蔽、距离小于20cm情况下平行走3米以上。如果无法避免,该段线槽需采取屏蔽隔离措施。进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面,并从地面镗槽埋管到家具隔断下。 管槽过渡、接口不应该有毛刺,线槽过渡要平滑。 线管超过两个弯头必须留分线盒。 墙装底盒安装应

28、该距地面30厘米以上,并与其他底盒保持等高、平行。 线管采用镀锌薄壁钢管或PVC 第八章布线系统的测试8.1双绞线系统的测试 8.1.1连接正确性测试 A双绞线系统中,水平子系统的4对非屏蔽双绞线(UTP)的连接都是按标准来进行的,在配线架一端都按以下方式来连接。 第一对:白蓝第二对:白橙 蓝白橙白 第三对:白绿第四对:白棕 绿白棕白 而对信息插座的连接,则是按几种标准来实现的,即4对双绞线可按EIA/TIA568A、EIA/TIA568B、USOC等标准来实现连接。 建议采用568A连接方式,该方式如下所示: 1 2 3 4 5 6 7 8 白绿绿白白橙橙白白蓝蓝白白棕棕白 EIA/TIA5

29、68A是IBDN习惯用的方式。 在穿线施工中,负责穿线施工的单位,可能因为用力过大或不正确的穿线方法或被所用金属线槽之边沿的锋刃将线缆全部或部分割断、拉断而造成缆线开路,也即缆线不能连续。 测试结果:所有连接完好的信息点连接的正确性要保证100%;必须保证所有信息点无短路现象存在,即无短路信息点;所有信息点中,一对线开路的信息点所占的比例不超过5%;所有信息点中,二对线开路的信息点所占比例不超过1%。 B垂直子系统中,缆线的连接正确性由色码得到保证,色码编排如下: 线对号端部颁标准环箍 15白(W)蓝(BL) 610红(R)橙(O) 1115黑(BK) 绿(G) 1620黄(Y)棕(BR) 2

30、125紫(V)灰(S) 按排序组合,如15线对有:白蓝、蓝白为第一对线;白橙、橙白为第二对线;白绿、绿白为第三对线;白棕、棕白为第四对线;白灰、灰白为第五对线。其它依此类推,安装时按顺序按此色标进行,方可保证连接的正确性。 8.1.2衰减测试 衰减是由于线缆阻抗(R、L、C)的原因而导致信号变弱。 测试条件:对五类线及相关产品实现从1.0MHZ100MHZ的测试,测试温度为2030,信息点到配线室距离不超过90米。 测试方法:被测线路一端接仪器;另一端接Loopback;仪器的显示器上将显示测试结果或结论,一般显示通过或不通过。 测试结果:测试结果在不超过表格(1)所示结果的情况下,视为测试通

31、过。 表(1) 对垂直子系统中的多芯双绞线之衰减测试,其结果不大于表(2)所示的值视为通过。 表(28.1.3近端串扰(NEXT)测试 近端串扰对本身终接点(跳线架、信息插座)处的非双绞线金属介质很敏感,同时,对粗劣的安装也非常敏感。例如在终点处的不绞线长度至多不能超过13mm(对五类线而言),或25mm(对四类线而言)等。因此,对NEXT的测试相当重要。 NEXT(dB)=20log10Vn/Vi Vi 输入值(也是正常电压值),Vn是所产生干扰信号,因为 Vn Vi,下面表中出现的NEXT值实为负数。 测试对象:五类产品的联合测试。 测试条件:五类线及相关产品实现从1.0MHZ100MHZ

32、测试,测试温度为2030;信息点到配线架距离不超过90米。 测试结果:测试结果将显示在仪器上,一般显示通过或不通过,显示的测试结果不应超过表(3)所示之值。(注意,表中值为负数) 表(3) 对垂直子系统中的多芯双绞线之测试,其结果如表(4)所示的值视为通过。表(4) 8.2光缆系统的测试由于在光缆系统的实施过程中,涉及到光缆的镉铺设,光缆的弯曲半径,光纤的熔接、跳线,更由于设计方法及物理布线结构的不同,导致两网络设备间的光纤路径上光信号的传输衰减有很大不同。 邵阳广电办公大楼计算机管理网络综合布线系统的设计,完全遵循EIA/TIAS568的标准进行,使用星型的物理拓扑结构。这样,任两个网络设备

33、连接时,其间光信号的传输衰减可绝对限制在FDDI或IEEE802.3FOIRL规定的范围之内。 根据标准规定和设计方法,应充分保证任两段已熔接好的光缆中的光纤,连同跳线与连接线一起,总的衰减应在10dB(850nm)之内。 测试条件:熔接后的光缆连同跳线的综合测试:被测光纤规格62.5/125微米多模光纤。 测试结果:对任一段熔接好的光纤数据通路,其衰减值限制如下: 4DB:1300nm 5dB:850nm 这样才能绝对保证任两段光纤连接起来,总的衰减值小于9dB(1300nm)或 10dB(850nm)。任务分配表小组成员任务分配负责楼层xx(负责人)分配任务,整合修改文档三层xxx概要设计 详细设计一层xxx工程简介四层xxx工程简介六层xxx系统出错处理二层xxx系统出错处理五层
