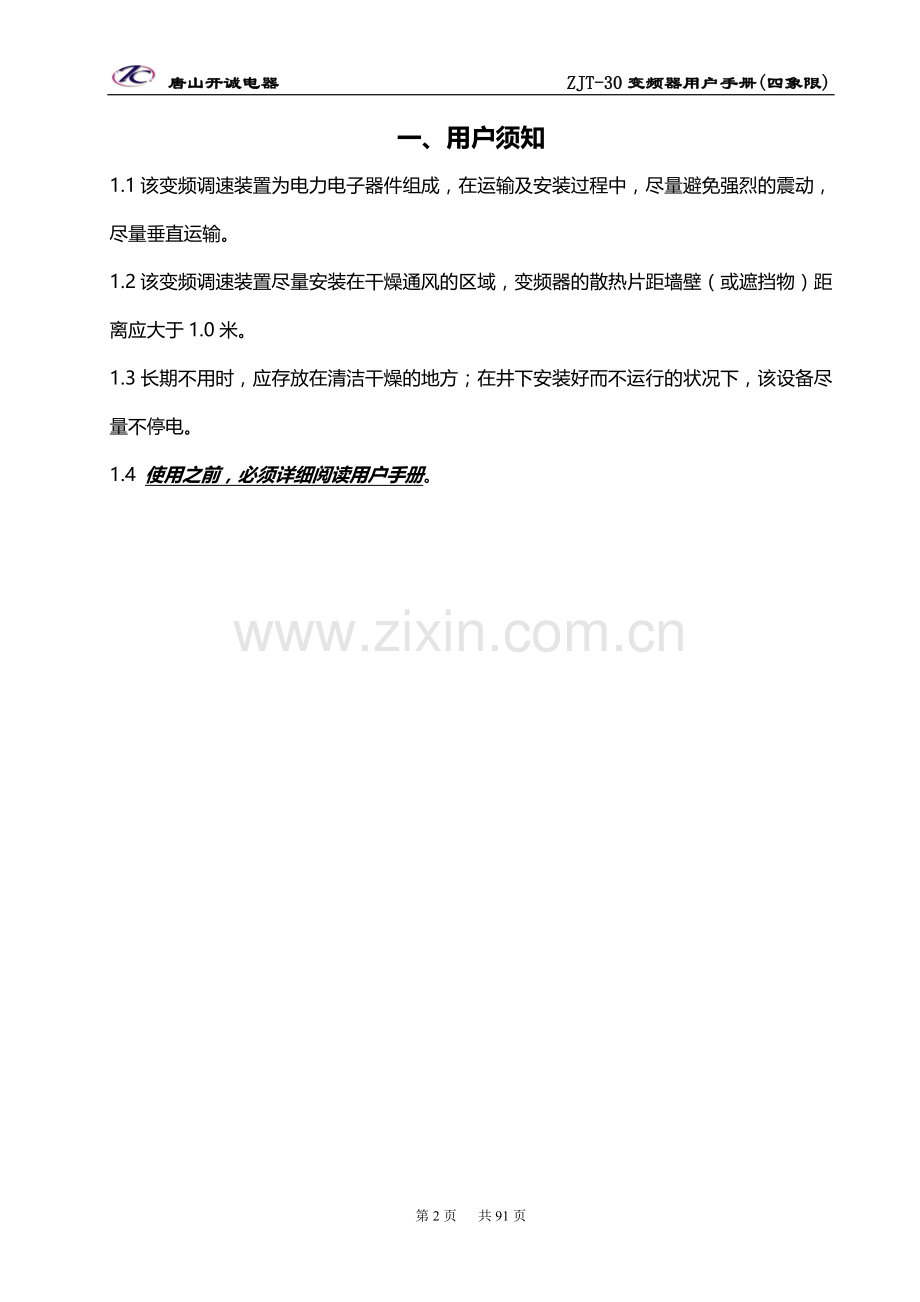

唐山开诚电器 ZJT-30变频器用户手册(四象限)目 录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统 40附录一 维护与保养 54附录二、依照EMC导则进行传动装置设计的说明 55一、用户须知1.1该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。1.4 使用之前，必须详细阅读用户手册。二、注意事项2.1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。（注：本安接线腔不受此限制）2.3外壳应接地良好。2.4电源接线隔爆腔在接线时请注意按图接线,不得接错。2.5装置防爆主腔内进行操作时，手上必须带接地导线或静电环。2.6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。停电以后1分钟内禁止再次给电。2.7负载运行过程中尽量减少瞬时停电次数。2.8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。2.9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。 2.11该系统输出端不可以加装进项电容或阻容吸收装置。2.12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。2.13未经唐山开诚电器有限责任公司许可，用户不得随意改动本系统安装调试后设置的ZJT-MSC参数及ZJT-MSC2参数（尤其是不允许通过操作防爆主腔内部的键盘更改ZJT-MSC2参数）。三、系统简介ZJT-30型隔爆兼本安智能变频调速装置（以下简称变频调速装置）。该变频调速装置主要整流及逆变元件采用进口产品，具有可靠性高，使用寿命长等特点。它能有效地保护各种设备的电机，延长电机的使用寿命。由于变频调速装置采用了隔爆兼本质安全型设计，符合煤矿安全规程，可应用于煤矿井下含有煤尘、瓦斯爆炸危险的环境中，作为局部风机、水泵、空压机、提升绞车、皮带运输机及其它设备电机的变频调速和起停及保护控制，从而实现节能降耗、安全生产、延长电机使用寿命等多重目的。ZJT-30型隔爆兼本安智能变频调速装置（四象限）为绞车专用的电气传动装置，可实现绞车的调速、换向、能量回馈制动等功能。其主要配置为输入电抗器、可控整流系统、电容平波系统、输出逆变系统。技术参数：1）输入电源电压 AC660V10，频率50Hz2）变频调速装置输出频率范围0-50 Hz3）控制电机功率 45 Kw4）额定工作电流 50- A5）主令控制器本安工作电压 DC24V，本安工作电流20mA，短路电流70mA。6）程序参数控制器（操作台）本安工作电压DC24V，本安工作电流40mA，短路电流200mA。7）本变频调速装置可以在海拔高度不超过2000米，不低于-1000米的地点使用。8）本变频调速装置可以在无淋水、滴水、无剧烈振动的地点使用。9）本变频调速装置可以在环境温度-20- +40。四、输出逆变系统1、 ZJT-MSC输出逆变控制板（ZJT-MSC1）2、控制器操作控制方式电机运行电机停止菜单模式在此模式下，用户可对系统进行设定l 按下 STOP键，系统将停止l 按或键，选择菜单或调整参数l 按(回车)键将选择当前菜单项或确认设定值l 按ESC（取消）键放弃设定值或跳出当前菜单。如当前菜单是根目录菜单，系统将切换至运行显示模式l 按STOP能对任何故障状态复位，用户可退出菜单模式察看故障信息l 按或键，选择菜单或调整参数l 按(回车)键将选择菜单项或接受当前设定值l 按ESC（取消键）将取消数值调整或跳出当前菜单。如当前菜单是根目录菜单，系统将切换至运行显示模式运行显示模式当用户设定通过控制面板上的和键来控制电机运行速度时l 按下STOP键，系统将停止l 按或键，增加或降低电机转速l 按(回车)键不起任何作用l 按ESC（取消）键将由运行显示模式进入菜单模式l 按STOP键将复位故障。l 若未报故障，按或键，电机将正转或反转l 报故障后按或键没有作用l 按(回车)键没有作用l 按ESC（取消）键将由运行显示模式进入菜单模式运行显示模式当用户设定不通过控制面板上的和键来控制电机运行速度时l 按STOP键，电机将停止运行l 按或，或(回车)键没有作用l 按ESC（取消）键将由运行显示模式进入菜单模式l 按STOP键将复位故障l 按或，或(回车)键没有作用l 按ESC（取消）键将由运行显示模式进入菜单模式3、控制菜单索引在运行模式下按ESC按钮进入菜单模式，利用和键将逐个显示每个菜单项。如欲进入当前菜单，按 （确认）键，按下该键后，系统将进入其子菜单，或显示其当前设定值以便用户进行调整。A00 DISPLAY（A00显示） 该菜单允许选择运行变量以及输出频率的显示规格和单位，也提供默认的设置参数。 A01 RUN VARIABLE（运行参数）用户可从下列运行参数中选择一个，以便在运行显示模式下进行观察 V01Hz 输出频率 V02rpm 电机转速 V03%Load 相关电机负载 V04Amps 驱动输出电流 V05Volts DC 直流电压 V06kW 驱动输出功率 V07Volts AC 驱动输出电压 V08 系统内部温度（摄氏） V09 系统内部温度（华氏） V10I2t used 当前I2t值A02 RUN SCALE（显示比率）默认值：50.0 系统默认显示参数是以Hz为单位的输出频率，这是唯一一个可被用户重新设置其显示范围的参数。它可被设置为以1到9999之间的任何一个值（或带一位小数999.9） 当显示屏上最上面一行显示A02 RUN SCALE时,按回车键将显示该参数的显示范围,同时进入编辑状态.用户可以通过UP或DOWN 键来调整每一位,按ENTER键将进入下一位,无论何时想放弃编辑操作,ESC键即可. 当最后一位调整完毕后,按ENTER键,设定值显示在屏幕上,等待设定小数点的位置,用UP或DOWN键移动小数点的位置,并按回车键确认. 按ESC键返回到A00 DISPLAY显示菜单注意:所有与SPEED(速度)有关的设置,如预置速度等,都与RUN SCALE(显示比率)有关,将随着RUN SCALE的变化而变化。A03 RUN UNITS（显示单位）默认值：Hz ZJT-MSC能以用户所定义的速度单位来显示电机转速。系统默认的设置是用Hz表示的输出频率，但是用户可根据自己的喜好加以改变，例如：mtr/min,Cans/hr或任何其他的单位，但字符最多不能超过8个，可利用的字符为： ABCDEFGHIJKLMNOPQRSTUVWXYZ_abcdefghijklmnopqrstuvwxyz|!#$%&()*+,-./01245689:;?当单位显示在屏幕最上边一行时，按ENTER键，先前设置的显示单位将出现在显示屏的第二行。可用UP和DOWN键来选择不同的字符。当所需要的字符出现时，按ENTER键，可调整下一个字符，重复上述操作直到用户满意为止。在任何时候都可按ESC键放弃当前的编辑。 当设置完成后，按ENTER键，系统将接受用户的设定 该功能通过密码来保护菜单，防止外人对系统设定进行非法修改。当用户激活该项功能，并返回RUN SCREEN（运行屏幕）后，如果有人想通过按ESC键进入菜单模式时，系统将显示下列信息：A07 ENTER CODE 用户可用UP或DOWN键将改值设定为1470。按ENTER键确认，如果所输入的密码正确，将显示出用户所熟悉的菜单模式。如果输入的密码有误，系统将返回运行屏。A07 Enter Code0A05 SET DEFAULTS该菜单允许用户恢复系统出厂时的设定值，在恢复默认值之前，必须使MSC-3处于未激活状态。在断电情况下，断开端子1和6之间的连接，按（回车）键，系统将显示A06 CHECK WIRING (检查接线)，这是一个提示信息，让用户确认当前的控制接线方式是否与系统出厂时的默认设定一致，否则系统可能会出现误操作而导致事故。再次按（回车）键，系统将恢复出厂时的设定值。B00 MOTOR 电机 该菜单允许用户设定电机铭牌参数，按ENTER键可修改显示项目和电机的额定电压、额定电流、额定工作频率和额定转速。B01 MOTOR VOLTS（电机额定电压）默认值： 660V范 围：200V900V按照电机的额定电压，用UP或DOWN键来设定该参数。设定完成后，可按回车键后面项额定电流的设定或按ESC键取消该设定。B02 MOTOR AMPS（电机额定电流）默认值：系统额定电流范 围：%20110%系统最大连续输出电流（A）根据电机的额定电流用UP或DOWN键来调整该参数，按ENTER键，系统将接受设定，并显示下一项MOTOR FREQUENCY（电机额定工作频率）的设定，如果按ESC键将放弃该参数的设定。该项参数的设定将影响磁通补偿和滑差补偿的动作值，但并不会限制系统的输出电流，有关系统电流限制的设定请参阅D01 CURRENT LIMIT菜单项。B03 MOTOR Hz（电机额定工作频率）默认值：50或60Hz范 围：25200Hz根据电机的额定工作频率用UP或DOWN键来设定该参数。按ENTER键将接受设定，按ESC键取消设定，该项参数的值不会影响系统的最小输出频率和最大输出频率（请参阅C01 MIN Hz和C02 MAX Hz 菜单项）。B04 MOTOR RPM（电机额定转速）默认值：1465或1765rpm范围：刚才输入电机额定频率的50060倍根据电机的额定转速（rpm），用UP或DOWN键来设定该参数，60倍的电机频率是对于无负载双极性电机而言的，按回车键接受设定值，按ESC键放弃设定。C00 PERFORMANCE （系统性能参数）此菜单项允许用户设置系统的各项性能参数C01 MIN Hz（最小输出频率）默认值：0 Hz范 围：0195 Hz该参数用来设定系统起动时的最小输出频率，单位Hz。Min Hz（最小输出频率）设定值和Max Hz（最大输出频率）设定值之间至少应有5 Hz的差值。如：当 MAX Hz (最大频率)为45Hz时，用户所能设定的Min Hz（最小输出频率）的最大值为40 Hz。请注意：当用户使用模拟量输入功能时，该参数的调整将影响到R01 REF AT 0%(最小模拟量输入对应值) 和R02 REF AT 100%(最大模拟量输入对应值)的设定，详情请参阅本手册第25页MSC3系统模拟量输入对应比例关系计算。C02 MAX Hz（最大输出频率）默认值：50 Hz范 围：5200 Hz该项功能用来设定系统运行时的最大输出频率。Min Hz（最小输出频率）设定值和Max Hz（最大输出频率）设定值之间至少应有5 Hz的差值，用或键设定该参数，按(回车)键确认，或按ESC键取消设置。C03 RAMP（加/减速时间设置）该系统具有可编程的加/减速时间设置，用户可以分别设定系统的线性加速、减速时间和S形曲线的时间。线性加/减时间和S形曲线时间可单独设置。当电机加速时，线性加速时间和S形曲线时间将起作用，当电机减速时，线性减速时间和S形曲线时间将有效。按(回车)键进入菜单，按或键进行调整。0S型曲线大于0.01的加速时间S型曲线为0.01的加速时间S时间S时间频率时间加速度：调整加速时间设置将改变该直线的斜率在线性曲线的开始和结束，S形曲线都将起作用C04 ACCEL TIME （线性加速时间）默认值：10 秒范 围：0.5600秒线性加速时间是指电机从零速加速到额定转速所用的时间 (假设S形曲线的时间设定为最小值)。如：额定工作频率为50Hz的电机，当系统的C04 ACCEL TIME(线性加速时间)设定为10秒时，意味着电机从OHz加速至50Hz将用10秒的时间。使用或键设定该参数，按(回车)键确认，或按ESC键取消设置。C05 DECEL TIME （线性减速时间）默认值：10 秒范 围：0.5600秒线性减速时间是指电机从额定转速降至零速所用时间(假设S形曲线的时间设定为最小值)。如：工作在50Hz的电机，当C05 DECEL TIME(线性减速时间)设定为10秒时，意味着电机将用10秒时间从50Hz降至0 Hz。用或键设定该参数，按(回车)键确认，或按ESC键取消设置。请注意，线性减速时间是否起作用取决于用户设定的停机方式，详情参阅本手册E01 STOPPING(电机的停机方式)。C06 S TIME （S形曲线时间）默认值：0.01 秒范 围：0.01-40.00秒S形曲线时间是为了使系统加/减速更平滑而设定的，其值越大，则系统的加/减速过程越平滑。设置S形曲线时间将延长电机启动/停机时间，大约为2倍C06 S TIME(S形曲线时间)与C04 ACCEL TIME(线性加速时间)或C05 DECEL TIME(线性减速时间)之和。C07 FLUX PLUS % （磁通补偿）默认值：25%范 围：0150%系统通过无速度传感器矢量控制算法来控制电机的运行。这种控制算法在整个电机的速度范围内都可以很精确的控制电机的磁通，对电机的参数变化具有很强的适应性。它利用用户在B00 MOTOR(电机)菜单中所输入的额定值为基础计算并控制电机的磁通。对于一台电机而言，如欲其输出最大转矩，系统必须为其提供正确的磁通， 当电机运行在低速时尤其如此。当需要电机提供更大的转矩时， 磁通补偿功能可以通过观测并调整电机的磁通，使电机输出更大的电磁转矩。该功能实际是通过矢量控制算法增加电机的磁通，从而使电机在同样的电流下产生更大的输出转矩。所能增加的转矩与电机的类型、电机的尺寸、电机的效率和其当时的速度有关。增大该项的值可以使电机输出更大的转矩，但在实际操作时，注意应以小的步长逐渐调整该参数，以防止系统进入限流保护。如系统确已进入了限流保护，应将该值稍减小一些，这同时也说明，此时电机所能提供的转矩已达到其最大值。 或键调整设定值，按(回车)键确认，或按ESC键取消设置。C08 HI SPD FLUX+ （高速磁通补偿）可选项：H00 ENABLE(激活) H01 DISABLE(禁止)（默认）若负载要求较高的启动转矩，但运行过程中不需要额外的转矩补偿，则用户无需修改该项设置。禁止该功能时，系统输出的补偿磁通将随电机速度的增加而减少，但可使系统的运行效率更高。如果负载在整个速度范围内都需要高转矩（大于额定转矩），则可以激活该功能项。用或键进行选择，按(回车)键确认，或按ESC键取消设置。C09 SLIP COMP （转差补偿）默认值：0%范 围：0%150%的电机转差电机转差是指电机轴速和电机同步转速（与电机的工作频率有关）之间的差异，与负载大小有关。SLIP COMP（转差补偿）可为变化的转差提供补偿，使电机在各种负载下速度都能保持不变。系统根据用户在MOTOR（电机）菜单里的设定参数和电机的实际负载来计算电机的转差。如将该参数设定为100%，将使电机达到其同步速度。该功能可与C07 FLUX PLUS%（磁通补偿）相结合来提高电机在低速时的输出转矩。按(回车)键选中该菜单，用或键调整设置值，然后按(回车)键确认，或按ESC键取消。C11 AUDIBLE FREQ （载波频率）可选项：C12 2KHzC13 4KHzC14 8KHzC15 16KHzC16 Auto Select系统自动选择（默认）该选项用来设定系统在输出PWM波时的载波频率，该频率可使电机在运行中产生一定的噪音。一般来说，载波频率越高，电机运行时的噪音越小，但系统的开关损耗会随之呈几何级数增加，从而产生多得多的热量，使系统的效率下降。载波频率为2KHz时，系统的效率最高。Auto Select（系统自动选择）是指系统根据电机的负载情况和散热片的温度自动选择载波频率，能使电机运行时的噪音降至最小，但系统效率并不是最高的。按(回车)键选中该菜单，用或进行选择，然后按(回车)键确认，或按ESC键取消。D00 PROTECTION （系统保护功能设定）该菜单项允许用户系统的各项保护功能D01 CURRENT LIM （限流保护）默认值：系统过载电流范 围：18%100%系统最大过载电流该项用来设置MSC-3系统的最大输出电流。当负载大于该电流值时，变频器将只输出该电流，直到过载状态消失。限流保护是通过降低电机速度实现的。所设定的限流保护值不能高于变频器允许输出的最大电流值。D02 I2t （电机过载保护）默认值：系统正常连续输出电流范 围：18%100%系统最大过载电流I2t保护是根据电机负载来估算电机的发热量，当系统检测到实际I2t的值超过I2t的设置值时，电机将过载保护。当电机在设定的I2t电流的110%运行时，系统能继续正常运行约2分钟，I2t保护是反时限特性，实际电流超过I2t设定值越大电机电流超过I2t值越大，系统跳闸就越快。如系统因I2t保护而跳闸，在重新启动变频器之前应确保电机温度已降下来。电机低速大负载运转时，应当有外部冷却装置和电机温度测量装置，如温度开关或热敏电阻等来更好地保护电机。I2t参数能设定为输出频率的函数。I2t能够对运行在低速大负载且没有外部冷却的电机进行保护。下图是I2t保护值与输出频率对应关系的一个例子。与其它系统的过载保护方式不同，该系统的I2t保护值是频率的函数，可以分段设置。这种方式可使系统对运行在低速大负载且没有外部冷却的电机更好的进行保护。D03 I2t ZERO Hz（零速时 I2t的保护值）默认值：系统正常连续输出电流范 围：18%100%系统最大过载电流该菜单项用来设定电机速度为0时I2t保护值。该值不能大于D02 I2t的设定值。用或键调整该参数，按(回车)键确认，或按ESC键取消。 I2t保护值5010D02 I2t%(正常运行时I2t的保护值)D03 I2t zero Hz(零速时I2t的保护值)0D04 I2t cnr Hz(I2t 保护值的切换点)I2t保护值输出频率HzI2t保护值与输出频率对应关系 D04 I2t cnr Hz （I2t 保护值的切换点）默认值：10 Hz范 围：2200 Hz该项菜单是用来设定I2t保护值与输出频率对应关系曲线中I2t保护值的切换频率，当系统输出的频率大于该设定值时，系统按照D02 I2t的设定值进行电机过载保护；当系统输出频率小于该设定值时，系统按照D02 I2t的设定值与D03 I2tzero Hz(零速时 I2t的保护值)的设定值所对应的线性关系进行电机过载保护。用或键调整该参数，按(回车)键确认，或按ESC键取消。D05 REVERSE （电机反转）可选项：H00 ENABLE（激活）H01 DISABLE（禁止）（默认）为防止因电机意外反转对设备造成损害，系统在出厂时已禁止其反转功能。按(回车)键可查看该项的设定，用或进行选择，再按(回车)键确认或按ESC键取消。D08 DC INPUT （直流电源供电）可选项：H00 ENABLE（激活）H01 DISABLE（禁止）（默认）该功能可允许MSC-3系统直接由直流电源供电。直流电源的电压至少应为电机额定电压1.414倍,否则系统的输出将无法达到其额定值。按(回车)键查看当前设定，用或键激活或禁止该功能。E00 STOP/START （电机停车方式/系统重起动）E01 STOPPING （电机停车方式）可选项：E02 RAMP TO STOP （可控停车）（默认值）E03 COAST （自由停车）此选项用来设定系统接到停车命令时，如何控制电机停车。E02 RAMP TO STOP （可控停车）RAMP TO STOP （可控停车）是指系统将控制电机在由DECEL TIME（线性减速时间） 和S TIME（S形曲线时间）设定的时间内停下来。E03 COAST （自由停车）自用停车是指系统在接到停车命令后将不再控制电机，直到电机在惯性的作用下逐渐减速，最后停车。自由停车的效果与断开电机的供电电源相同。E06 DYNAMIC BRK（动态制动）可选项：H00 ENABLE （激活）H01 DISABLE（禁止）（默认）动态制动是指利用外部电阻来消耗电机停车时的回馈能量，从而达到迅速停车的一种停车方式，这种停车方式常用于位能性负载或大惯性负载的系统。如欲激活该功能，则用户在定货时需注明，因为需加装动态制动可选项。关于制动电阻的选择计算及动态制动的应用，请参阅动态制动应用手册（如无该手册，请向我公司或经销商索取）。用或键查看设定状态，按(回车)键确认或按ESC键取消。E07 AUTO RESTART （自动重起动）该功能允许变频器在因故障跳闸后，自动尝试重起动。如果MSC-3系统跳闸，10秒钟后将试着复位故障。如果故障仍然存在，将按A/RS ALLOWD(自动重起动次数)的设定值每10秒钟试一次，如故障已复位，在A/RS CLR TIME(自动重起动复位时间)设定的时间内，系统正常运行而且没有再次跳闸，自动重起动次数将复位到设定值。如用户以任何别的方式复位了故障，A/RS ALLOWD（自动重起动次数）也复位到设定值。E08 A/Rs ALLOWED（自动重起动次数）默认值： 0 范 围： 015次该菜单项用来设定MSC-3系统在跳闸后将进行自动重起动的次数，如欲使系统在故障复位后能够继续运行，必须使运行命令有效。该值设定为0将关闭AUTO RESTART (自动重起动)功能。用或键调整设定值，按(回车)键确认或按ESC键取消。E09 A/R CLR TIME （自动重启动复位时间）默认值：20范 围：0.120 分钟如果系统成功自动复位并重新启动，并在该菜单项的设定时间内，系统没有再次出现故障保护，系统就会将 E02 A/Rs ALLOWED（自动重启次数）复位到其设定值。如果用户将该项设置为0.1 分钟（最小值），系统将会无数次地尝试自动重启动。用或键调整设定值，按(回车)键确认或按ESC键取消。E10 Reset by PF （掉电自动复位）可选项：H00 ENABLE （激活）H01 DISABLE （禁止）（默认）激活该菜单项将允许MSC-3系统在瞬间掉电时复位所有故障。这个功能在上电自动运行系统中特别有用，用户不需要额外的控制逻辑来复位故障，只要将电源断开，然后再直接送电即可复位系统所有的故障，不用等到系统完全放电后再送电。利用或键查看设定状态并进行选择，按(回车)键确认或按ESC键取消。F00 REFERENCES （系统给定速度基准的设定）该子菜单项是用来设定系统所有运行方式下的给定速度基准。用户可以从所给的可选项中选择不同的给定速度基准。如果用户加装了可选板（如PID、RS485）等，用户可选择的给定速度基准会更多，如第二路模拟量输入和更多的预置速度都是典型的例子。在下面各菜单选项中，暂时以Options（更多选项）来表示。详情请参阅用户手册相应的可选板部分资料。 F01 REMOTE （端子控制方式给定速度基准）默 认 值：Analog Input 1(模拟量输入1)其他选项: R03 PRESET(预置速度)，R04 MOTORIZE POT（电动电位器），R07 CONSOLE REF (控制面板)给定，其它可选项（配可选板）当系统被设置为端子控制运行方式时，系统将根据该菜单设定的给定速度基准来控制系统的输出。用户可用或键来选择不同的速度基准，按 （回车）键确认或按ESC键取消。F02 LOCAL （面板控制方式下给定速度基准）默 认 值：Console Ref（控制面板）其他选项: Analog Input 1(模拟量输入1)，R03 PRESET(预置速度)，R04 MOTORIZE POT（电动电位器），其它可选项（配可选板）当系统被设置为面板控制方式时，系统将根据该菜单设定的给定速度基准来控制系统的输出。用户可用或键来选择不同的速度基准，按 （回车）键确认或按ESC键取消。F03 ESO （ESO运行方式下给定速度基准）默 认 值：R03 PRESET（预置速度）其他选项：Analog Input 1(模拟量输入1)，R04 MOTORIZE POT（电动电位器），R07 CONSOLE REF (控制面板)，其它可选项（配可选板）当系统被设置为ESO运行方式时，系统将根据该菜单设定的给定速度基准来控制系统的输出。用户可用或键来选择不同的速度基准，按 （回车）键确认或按ESC键取消。F04 JOGFWD （正向点动运行方式下给定速度基准）默 认 值：R03 PRESET（预置速度）其他选项：Analog Input 1(模拟量输入1)，R04 MOTORIZE POT（电动电位器），R07 CONSOLE REF (控制面板)，其它可选项（配可选板）当系统被设置为正向点动运行方式时，系统将根据该菜单设定的速度基准来控制系统的输出。用户可用或键来选择不同的速度基准，按 （回车）键确认或按ESC键取消。F05 JOGREV (反向点动运行方式下给定速度基准)默 认 值：R03 PRESET（预置速度）其他选项：Analog Input 1(模拟量输入1)，R04 MOTORIZE POT（电动电位器），R07 CONSOLE REF (控制面板)，其它可选项（配可选板）当系统被设置为反向点动运行方式时，系统将根据该菜单设定的速度基准来控制系统的输出。用户可用或键来选择不同的速度基准，按 （回车）键确认或按ESC键取消。当用户选择了模拟量输入作为其所设定系统运行方式的基准时，系统将提示用户注意以下两个参数：ZERO%（零值）和AN1 SPAN%（最大值）。如果需要，用户可以利用UP或DOWN键来改变其设定值，按ENTER键确认，按ESC键取消。R01 AN1 ZERO%（零值）默认值：0.0%范 围: 最大输入值的0.0100.0%该参数用来设定系统的最小输入值。当用户输入的值小于该设定值时，系统将该输入值视为零值处理。R02 AN1 SPAN%（最大值）默认值：100%范 围：最大输入值的-10001000%该参数用来设定系统的最大输入值。当用户输入的值大于该设定值时，系统将该输入值视为最大输入值。R03：PRESET（预置速度）如果用户选择了该项作为系统运行方式的速度基准，用户必须设定预置速度值。用或键调整该参数值。该值的单位与用户所设定的单位相同，按ENTER键确认，按ESC键取消。R04 MOTORIZD POT（电动电位器）这种操作方式要求有两个输入端：增加和减少。如果输入端增加有效，系统速度将增加；反之，如果输入减少端有效，系统速度将降低；如果两个输入端未被激活，系统将保持以前的输出不变。如果用户选择了该项作为速度基准，则必须同时设置其操作方式。可选项：R05 PERSIST（掉电保持默认设定） R06 RESET（掉电复位）用户可利用或键来选择某一种操作方式。按ENTER键确认，按ESC键取消。R05 PERSIST（掉电保持）在该方式下，当系统断电时，系统将记忆当时的输入值，当系统再次运行时， ZJT-MSC 将自动运行在该速度上。R06 RESET（掉电复位）在该方式下，当系统断电时，系统将不记忆当时的输入值。当系统再次运行时，电动电位器将自动复位为零。R07 CONSOLE REF （控制面板）当用户选择该项作为速度基准时，在运行方式下，用户可以通过接UP和DOWN键来设定系统的速度。G00 INPUT/OUTPUT（数字量输入/输出）用户有两种方式来设定其控制输入端的功能：一是从系统所给的列表中选择一个标准的设置；二是用户自己定义各控制端的功能。当然，最简单的方法还是前者-从如下所给的各个标准设置中选择一项。当用户从控制菜单进入该设置后，用户可以利用UP和DOWN键来查CONFIGCONFIG8系统所给的标准设置。如用户欲选择某一项，则当该项出现后按ENTER键即可。之后，系统将自动调入该项设置所对应的各个控制端的功能。系统不会记忆用户选择了哪一项设置，但是它会记忆每一个控制端所对应的功能。这样做的目的是为了用户能够改变某些控制端的功能，满足其需求。当用户每次选该菜单时，系统都将自动显示第一个可选项G02 CONFIG1。 如用户需要知道其对应的每一个控制端的功能，必须逐项查阅。注意：当用户进行该菜单的设置时，系统必须处于未激活状态。请谨记，如果你在设置时不小心设置错误，请按两次ESC键，系统将从菜单方式进入到运行方式。G01 TERMINAL CONFIG（控制端子的标准设置）Term Config(标准设置)D12D23D34D45EN6RLl13,14,15RL216,17,18G02 CONFIG 1Industrial(G02标准设置)RESET(复位)STOP(停车)FWD&LATCH(正向运行带自锁)REMOTE(端子控制)ENABLE(系统激活)RUN(运行指示)TRIP(故障指示)G03 CONFIG 2 (G03标准设置2)RESET(复位)STOP(停车)FWD&LATCH(正向运行带自锁)REV&LATCH(反向运行带自锁)ENABLE(系统激活)RUN(运行指示)TRIP(故障指示)G04 CONFIG 3(G04标准设置 3)STOP(停车)FWD&LATCH(正向运行带自锁)ESO(ESO工作模式)REMOTE(端子控制)ENABLE/RESET(系统激活复位)PROOF(待机指示)ESO(ESO工作模式)G05 CONFIG 4(G05 标准设置 4)STOP(停车)FWD&LATCH(正向运行带自锁)REV&LATCH(反向运行带自锁)REMOTE(端子控制)ENABLE/RESET(系统激活复位)RUN(运行指示)TRIP(故障指示)G06 CONFIG 5(G06 标准设置 5)STOP(停车)FWD&LATCH(正向运行带自锁)JOGFWD(正向点动运行)REMOTE(端子控制)ENABLE/RESET(系统激活复位)RUN(运行指示)TRIP(故障指示)G07 CONFIG 6(G07 标准设置 6)FWD(正向运行)REV(反向运行)JOGFWD(正向点动运行)JOGREV(反向点动运行)ENABLE/RESET(系统激活复位)RUN(运行指示)TRIP(故障指示)G08 CONFIG 7(G08 标准设置 7)STOP(停车)FWD&LATCH(正向运行带自锁)UP(增加)DOWN(减少)ENABLE/RESET(系统激活复位)RUN(运行指示)TRIP(故障指示)G09 CONFIG 8(G09 标准设置 8)FWD(正向运行)UP(增加)DOWN(减少)REMOTE(端子控制)ENABLE/RESET(系统激活复位)RUN(运行指示)TRIP(故障指示)G02 CONFIG 1 （标准设置1，典型工业应用）Terminal.(端子号)D12D23D34D45EN6RL113,14,15RL216,17,18Function(功能)RESET(复位)STOP(停车)FWD&LATCH(正向运行带自锁)REMO
