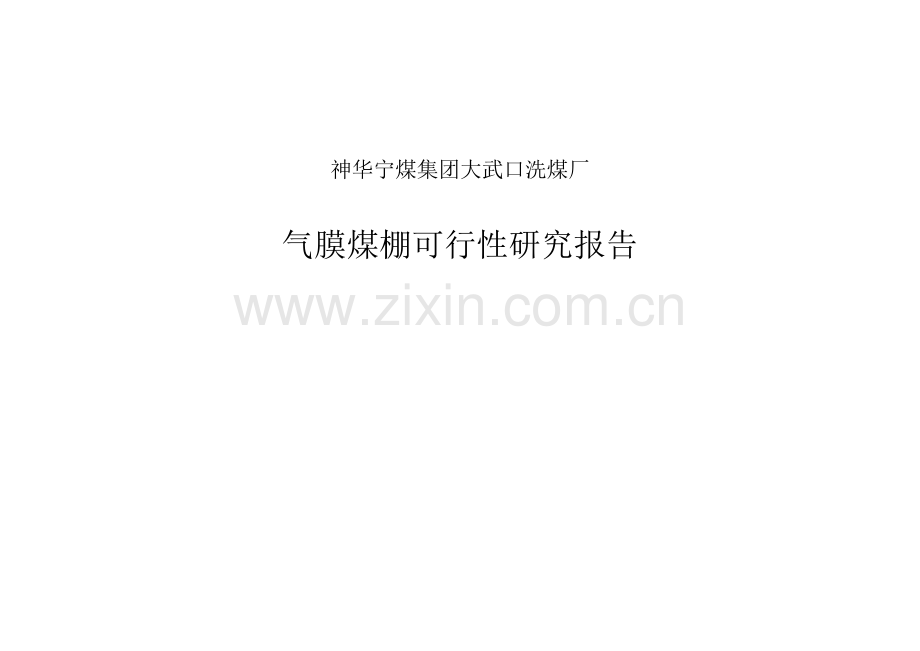

大武口洗煤厂气膜煤棚项目可行性研究报告.doc

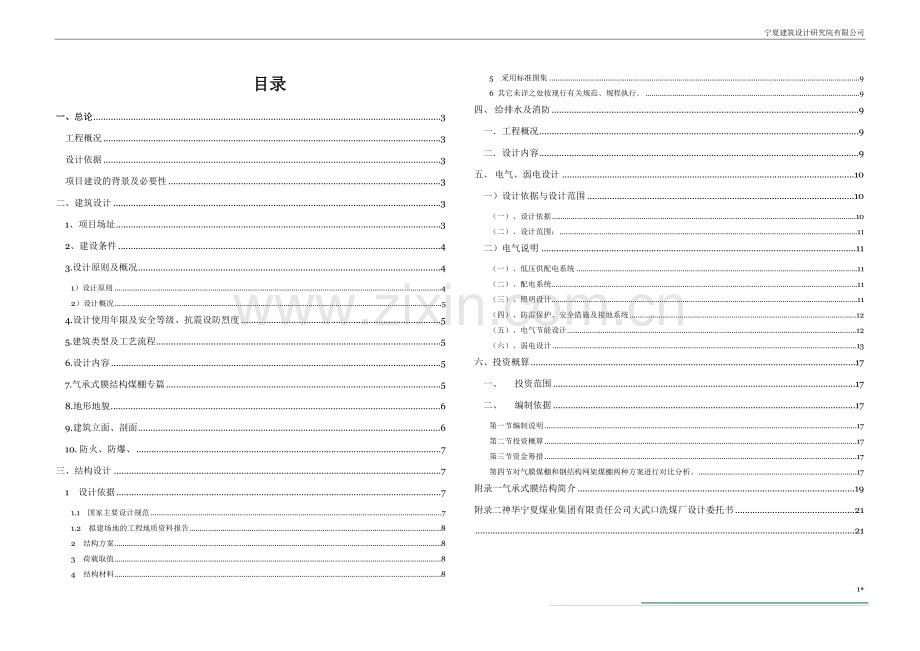

宁夏建筑设计研究院有限公司神华宁煤集团大武口洗煤厂气膜煤棚可行性研究报告22目录一、总论3工程概况3设计依据3项目建设的背景及必要性3二、建筑设计31、项目场址32、建设条件43.设计原则及概况41）设计原则42）设计概况54.设计使用年限及安全等级、抗震设防烈度55.建筑类型及工艺流程56.设计内容57.气承式膜结构煤棚专篇58.地形地貌69.建筑立面、剖面610. 防火、防爆、7三、结构设计71设计依据71.1国家主要设计规范71.2拟建场地的工程地质资料报告82结构方案83荷载取值84结构材料85采用标准图集96 其它未详之处按现行有关规范、规程执行。9四、给排水及消防9一工程概况9二设计内容9五、电气、弱电设计10一）设计依据与设计范围10（一）、设计依据10（二）、设计范围：11二）电气说明11（一）、低压供配电系统11（二）、配电系统11（三）、照明设计11（四）、防雷保护、安全措施及接地系统12（五）、电气节能设计12（六）、弱电设计13六、投资概算17一、投资范围17二、编制依据17第一节编制说明17第二节投资概算17第三节资金筹措17第四节对气膜煤棚和钢结构网架煤棚两种方案进行对比分析。17附录一气承式膜结构简介19附录二神华宁夏煤业集团有限责任公司大武口洗煤厂设计委托书2121神华宁煤集团大武口洗煤厂气膜煤棚可行性研究报告键入文档副标题一、总论工程概况1. 工程名称: 神华宁煤集团大武口洗煤厂厂区气模煤棚2. 建设单位:神华宁煤集团大武口洗煤厂3. 建设性质：新建4. 拟建地点：宁夏石嘴山市大武口洗煤厂厂区5项目规模：11779平方米6. 项目投资：1948.05万元设计依据1. 神华宁夏煤业集团有限责任公司大武口洗煤厂设计委托书（见附录一）2.神华宁煤集团集团大武口洗煤厂本部外购原煤储运系统改造方案设计3煤炭洗选工程设计规范（GB50359-2005）；4神华集团安全防护设施标准及其他相关建设要求；5各现行建筑行业国家、地方规范和规程；6.其它相关资料。项目建设的背景及必要性随着国家经济的不断发展，对自然环境的污染也日益严重，国家对环境保护也越来越重视。在国家产业政策与地方经济发展规划中，提出了“清洁生产、达标排放、总量控制”的环境保护要求。储煤场露天堆放的煤堆表面受到日光照射、表面水分蒸发后，在风力的作用下会产生扬尘，在风速较大时，煤尘漫天弥散，再加上宁夏地区风沙大、时间长（宁夏全年盛行西北风和东北风，贯风4级，最大风力10级），对环境造成一定的污染。储煤场现有的煤尘治理措施是洒水增湿，洒水装置只能在储煤场的周围增设，仅能防止储煤场边缘的煤尘逸散，对煤堆中间以及风力作用下的扬尘治理效果不大，造成对环境的长年污染。根据石嘴山市人民政府关于商请煤炭加工企业建设储煤仓库事宜的函（石大政函201140号）和关于下达2012年主要污染物减排重点治理项目及污染源限期治理任务的通知（石政发201248号）要求，因太西洗煤厂一二分区、大武口洗煤厂本部和太西炭基工业公司均有大量原料煤在厂区内露天堆放，极易起尘影响大气环境，有必要对露天原煤储煤场进行整治，建设封闭储煤棚。由于乌兰煤矿和石炭井焦煤公司两个矿井原煤煤质下降，并且调入量不足，外购原煤量呈逐年增多的趋势。两个矿井都正常生产时每月可供大武口洗煤厂的原煤量为17.5万吨左右，为满足入洗原煤量的需要，每月尚需从集团公司外部收购原煤量约12.5万吨，若两矿生产不正常，月外购原煤量要达到20万吨。受场地限制，2010年改造时外来煤受煤的堆煤场地硬化地面2400m3,堆储煤量有限（堆煤量约0.75万吨），外购原煤量大时，大部分的外购原煤要堆放在厂区东侧的储煤场地（该场地目前为洗煤厂部分精煤、煤泥及外购原煤的总储煤场地），需要用汽车二次倒运至硬化的堆煤场地，倒运量大，费用较高，厂区北侧运煤通道狭长，运输车辆多，组织管理难，效率低。鉴于以上原因，大武口洗煤厂委托宁夏建筑设计研究院有限公司进行储煤棚设计，该分区设计储煤量为3万吨，采用气承式膜结构。二、建筑设计1、项目场址本项目为技术改造工程，在大武口洗煤厂现有工业广场内布置。具体位置及环境见下图。本工程所在2、建设条件周边情况：神华宁煤集团集团大武口洗煤厂本部位于宁夏石嘴山市大武口火车站附近，厂区紧邻包兰铁路及110、109国道，南侧为大武口市区，交通十分方便。自然条件：1、年平均气温8.1 8.42、最低温度-24.53、最高温度37.24、年平均降雨量 162.15、日最大降雨量 40.26、年最大降雨量354.27、年最大蒸发量2923.6 毫米8、地震烈度： 8度市政条件：1)电源本工程中高压电源取的厂区变电站，新增加的开关柜安装在现有配电室内的备用位置上.煤棚附近新建设备用房，内设旁边的是及柴油机房。气膜系统及消防用电采用两路电源供电，平时由市政电源供电，市政电源故障时启动柴油发电机组。2）水源和热源本次设计生产、生活及消防水源利用现有水源，接自本工程地址以西200米范围以内总容量2000立方米的蓄水池。3）公共生活设施公共生活设施利用本厂区现有设施。3.设计原则及概况1）设计原则根据国家有关规定、规范及气模煤棚用房的要求，结合现状，合理配置。按照城市规划整体要求，因地制宜，合理布局，并形成优美的城市景观。本着立足现有要求，适当考虑长远发展的原则，合理安排，控制投资。严格执行国家制定的各项法规，满足环保、消防抗震，节能及供水、供电等市政管理的要求储煤场的污染物主要是煤尘的逸散及二次扬尘，由于风力的作用对大气环境造成危害，特别是10m及-10m的颗粒，该部分颗粒一旦悬浮在空中，在垂直方向上的速度波动，很难再落回到地面，而是随风向其他地方扩散，进而导致严重的空气污染与其他环境问题。因此，本次工程设计应遵循以下原则：（1）本设计应充分考虑现有工程，在不影响现有工艺布置的前提下进行设计并且能够保证正常施工，尽量减少对生产系统的影响。（2）满足煤炭洗选工程设计规范中相关储煤场（仓）缓冲天数的要求，同时满足用户对储煤场（仓）储量的要求。（3）根据各分区储存煤种的特点，考虑分煤种储存，提高储煤场（仓）的实用性。（4）尽量控制煤尘逸散的范围，最好控制在储煤场（仓）内部。（5）设计必须考虑人员、车辆进出储煤场的通道。（6）设计必须考虑储煤场围护后的采光、喷雾、除尘、通风、消防、照明、监控等设施，确保安全生产。（7）尽量采用先进工艺及配套设施，同时具备经济、合理、适用、美观。2）设计概况本工程气模煤棚平面尺寸为90（B）X130（L）X27.0（H），呈东北西南走向，设计储煤量为3万吨，堆煤高度为12米，建筑面积11779平方米。最北侧山墙设汽车入口，与现有运煤道路相接；东纵墙最南端设汽车出口，接入厂区道路，出入口的长度经甲方确认运输车辆长度，并考虑适当余量后取为16米，出入口断面净尺寸为5.0X5.0米；出入口地面硬化道路按车辆运煤量50吨、总重80吨考虑，道路在出入口两端各延伸5米。在煤棚南侧与挡风墙之间留设不小于7.5米宽的运煤通道。综合考虑人员通行和消防疏散要求，平面内共设四个人员出入口（含应急出口），按门宽1200X2100考虑。煤棚东面设一排单层砖房，用于设备用房和工作人员休息。煤棚内环形设7米宽通道。煤棚平面设计见附图：4.设计使用年限及安全等级、抗震设防烈度1） 本工程设计使用年限：气膜部分为25年，其余部分为50年。当气膜部分达到使用年限后，如需继续使用，需进行定期鉴定和维护，当鉴定不宜继续承载时，应更换气膜。2） 安全等级为二级。3） 本工程抗震设防烈度为八度，设计地震加速度值为0.2g，地震分组一组。5.建筑类型及工艺流程l 建筑上部采用气承膜结构，气承膜结构简介见附录二。l 气承膜结构的下部设1.8米高的护墙，以免气膜结构遭受不必要的损伤，同时保证棚内周边的车辆通行、生产机械运作有足够的空间。护墙采用平面框架，填充墙采用烧结黏土实心砖。l 本工程北侧汽车入口设硬化道路，与东侧原有运煤通道相连，原煤入棚非常方便，汽车入棚后，沿环形设置的通道（通道宽度据甲方要求为7米）在分类堆放的三个煤堆间装卸原煤。完成装卸工作后，从南侧出口驶出煤棚，生产过程均可远程监控。通风、除尘、防爆和防瓦斯气体均有相应智能系统独立完成。l 棚内原煤拟设三个大致相同的煤堆进行分类堆放，既方便管理，又对减小煤堆内部的升温起作用，从而减少自燃的可能性。当发生自燃时，不致“火烧连营”，且扑火面多，方便扑救。6.设计内容l 气承膜结构设计（含模块控制系统、室内外环境监控系统、温度控制系统、能耗控制系统、控压系统、新风循环系统）l 气承膜下部支承结构l 考虑储煤场围护后的喷雾、除尘、消防、照明、视频监控等设施7.气承式膜结构煤棚专篇膜材的自重轻(仅1kg/m2左右)，再加上高强钢索的应用使得充气膜结构的受力体系直接、简洁、合理，非常适合于中部无支承的大跨度结构体系。相对于钢结构大跨结构，有造价低、施工周期短等优点，因此，该种结构不仅在体育场馆、展览中心、商业、交通服务设施中得以推广，也在仓库、仓储、施工、工业生产厂房等方面得到了相当的应用。当然，该种结构也非常适用于煤炭行业的煤棚。（一）、气膜式储煤场建筑膜材性能a. 力学性能中等强度的PVC膜：其厚度仅0.80mm，但它的拉伸强度相当于钢材的一半。膜材的弹性膜量较低，这有利于膜材形成复杂的曲面造型。抗震、防风。b. 光学性能其对自然光的透射率可达25%，透射光在结构内部产生均匀的漫射光，无阴影，无眩光。c. 防火性能如今广泛使用的膜材料能很好地满足对于防火的需求，具有卓越的阻燃和耐高温性能，达到中国、美国、日本、法国、德国等多国标准。d. 保温性能单层膜材料的保温性能与砖墙相同。e. 自洁性能经过特殊表面处理的PVC膜材具有很好的自洁性能，易于清洗附着其表面的各种油渍，污点或其它附着物，雨水会在其表面聚成水珠流下，使膜材表面得到自然清洗。f. 耐腐蚀性耐各种强酸强碱腐蚀，不燃烧，耐老化。g. 耐侯性强工作温度-40260（二）、气膜式储煤场的技术特点a.更自由的建筑形体塑造多变的结构和柔性膜材使建筑物造型更加多样化，新颖美观，同时可以适应复杂的场地情况。b.自重轻气膜建筑屋面重量仅为常规钢屋面的三十分之一，大大降低了基础的造价。可建在比较差的地质条件下，例如：填方区、永久冻土、软土、湿隐性黄土等。c.更短的施工周期气膜式储煤场工程中，所有加工制作均在工厂内完成，在现场只进行安装作业。从设计、设备采购到加工，两个月内能够完成，运抵现场后，一般只需10天就可将主体建筑安装完毕。d.更低的能源损耗气膜式储煤场所使用的膜材具有较好的保温性能。e.更大跨度的建筑空间由于自重轻，气膜式储煤场可以不需要内部支撑，大跨度覆盖空间，这使人们可以更灵活、更有创意地设计和使用建筑空间。f.气膜建筑能够抵抗67米/秒的飓风（16级台风）和超过250公斤/平方米的积雪。g.不受季节限制，可以冬季施工。h. 密封性好、环保指标高。钢结构储煤场的结构构件在高污染环境下须35年重新涂刷防腐涂料，57年更换彩钢板围护，总维护费用要占到原投资1/3。而建筑膜材耐各种强酸强碱腐蚀，不燃烧，耐老化，在25年使用期内零维护。8.地形地貌据现场踏勘，拟建场区座落在大武口洗煤厂厂区内，东侧临路、西侧与厂区其它生产区域相邻；南侧运煤通道；北侧紧邻煤泥沉淀池，池深34米。场地相对道路而言较低，除沉淀池附近外，总体平缓，呈东南向西北渐低的走势。煤棚室内正负零标高与道路协调，取为1107.30（约为煤泥池边的铁轨顶标高）。9.建筑立面、剖面10. 防火、防爆、本工程为煤均化库，耐火等级为二级，存储物品为丙类。均满足防火间距，消防通道等防火设计要求。对于内部使用钢材，均采用高等级防火材料喷刷，满足耐火等级要求。储煤场封闭后，煤尘、瓦斯均有积聚的可能，存在一定的安全隐患，因此，选择的机械电气设备采用防爆型，包括防爆电机、防爆开关、防爆电缆、防爆灯具。三、结构设计1设计依据1.1国家主要设计规范采用国家本行业标准的现行设计规范、规程、统一标准及工程建设标准强制性条文（房屋建筑部分2002年版）及“建设部公告”作为不能违反的法规，同时考虑当地实际情况采用地区性规范。1.本工程结构设计遵循的主要标准、规范、规程：(1)建筑工程抗震设防分类标准 (GB50223-2008)(2)建筑结构可靠度设计统一标准 (GB50068-2001) (3)建筑地基基础设计规范 (GB50007-2011) (4)建筑地基处理技术规范 (JGJ79-2002) (5)建筑结构荷载规范 (GB50009-2012) (6)混凝土结构设计规范 (GB50010-2010) (7)建筑抗震设计规范 (GB50011-2010) (8)砌体结构设计规范 (GB50003-2011) (9)建筑桩基技术规范 (JGJ 94-2008) (10)混凝土结构耐久性设计规范 (GB/T 50746-2008)(11)工业建筑防腐蚀设计规范(GB 50046-2008)(12)北美土木工程协会空气支撑建筑 ASCE 17-962.主要施工及验收规范: (1)混凝土结构工程施工质量验收规范 (GB50204-2002) (2)地基与基础工程施工质量验收规范 (GB50202-2002) (3)钢筋焊接及验收规范 (JGJ18-2003) (4)砌体工程施工质量验收规范 (GB50203-2002) (5)地下工程防水技术规范 (GB50105-2008)3.本工程结构设计采用的计算程序及辅助计算软件名称:PKPM-SATWE（2010版抗震规范版本）、ETABS1.2拟建场地的工程地质资料报告参照大武口洗煤厂煤质化验室岩土工程勘察报告，场区隶属黄河冲积平原二级阶地。场地内除地表浅部分布有素填土外，其下均为第四系冲积、洪积相地层，以粉质黏土为主。各土层岩土工程性状自上而下分述如下：1）素填土1（Q4m1）：灰黄色，以粉土为主，含较多粉细砂颗粒。局部可见粉质黏土团粒，土质不均，稍湿，堆积年代愈10年，松散稍密。考虑土质不均匀因素，推荐承载力特征值fak=90kPa。2）素填土2（Q4m1）：场区普遍分布。灰黄色，以粉细砂为主，含粉土颗粒。稍湿湿。堆积年代愈20年，稍密中密。推荐承载力特征值fak=140kPa。3）粉质黏土：厚1.02.5m，平均2.05m。土黄色黄褐色，层内夹粉细砂条带，局部含少量砾砂，具层理。推荐承载力特征值fak=160kPa。4）中粗砂：深度很深，钻孔深度未见底。上部灰黄色，含较多粉砂颗粒，局部夹粉质黏土条带。下部浅灰及灰绿色，含少量粉砂，偶夹小砾。颗粒成分以石英、长石为主，含少量云母及暗色矿物。饱和。成密实状态。推荐承载力特征值fak=300kPa。3、本地区最大冻结深度1.04m。4、地下水位埋深距自然地表3.443.82m。随着地下水位变化，场地环境具干湿交替作用，判定地下水对混凝土结构具弱腐蚀性，在干湿交替下对钢筋砼中的钢筋具弱腐蚀性，在长期浸水环境下对钢筋砼结构中的钢筋具微腐蚀性。土中易容盐对建筑材料具微腐蚀性。设计时，应根据工业建筑防腐蚀设计规范（GB 50046-2002）的规定，采取相应的防护措施。2结构方案考虑结构的抗震安全性，综合技术经济分析，结构屋面系统采用空气支撑膜结构；下部支撑采用钢筋混凝土墙体。设计使用年限为气膜结构二十五年，下部钢筋混凝土为五十年。当到达气膜结构使用年限后，可重新铺膜。建筑重要类别为丙类。1. 抗震设计：设防烈度为八度（0.2g），地震分组第一组。建筑的抗震重要性类别为标准设防类，按常规设计方法进行抗震设计；据抗震规范的相关规定划分抗震等级，混凝土墙体地面以上高为1.8米，其抗震等级为三级。设备用房采用单层砖房，层高3.6米，屋面板为100厚现浇钢砼板，建筑面积约200平方米。2. 基础部分:煤棚基础埋深及抗拔计算确定，本报告暂按埋深1.2米考虑。采用墙下条形基础。3荷载取值结构荷载常规取值按建筑结构荷载规范。风荷载及雪荷载：基本风压 0.65kN/m2，本工程膜结构对风载敏感，基本风压取0.72kN/m2；计算气膜本身时可按三十年一遇基本风压取值，计算下部支承结构时，基本风压按五十年一遇取值。基本雪压0.20kN/m2风压高度变化系数根据B类地面粗糙度考虑。风荷载体形系数按规范采用。4结构材料钢筋：I级钢(HPB300)fy=270N/mm2II级钢(HRB335)fy=300N/mm2III级钢(HRB400)fy=360N/mm2钢铰线：fptk=1570 N/mm2混凝土：基础垫层C20基础底板C30C40现浇梁、柱、墙C30钢材：用Q235、Q345B，建筑材料及其添加剂，均应满足环保要求。气膜锚固用锚栓： d=24mm锚栓，数量744根。d=20mm锚栓，数量370根。锚栓露头70mm，埋入长度按40 d 考虑。5采用标准图集混凝土结构施工图平面整体表示方法制图规则和构造详图11G101系列。6 其它未详之处按现行有关规范、规程执行。四、给排水及消防一工程概况本工程为丙类仓库，长130m，宽90m,储煤高度12m。0.00以上2m为钢筋混凝土墙，其上部分为90m130m大跨度的气膜结构。因本建筑类型国家无相关规范，参照建筑设计防火规范GB50016-2006及火力发电厂与变电站设计防火规范GB50229-2006,对本工程作相应的专业设计。施工前，需要消防等相关部门确定后方可施工。二设计内容本次设计考虑煤堆的除尘及本建筑的消防问题。1. 水源：在厂区内有2000m的消防生产合用水池及相应的水泵房，在厂区内有成型的消防管网及生产给水管网。本建筑生产及室内外消火栓用水均由厂区成型管网供给，室内消防固定水炮由改造消防水池及消防水泵房供给。2. 生产用水：主要用水为煤堆的除尘用水，采用两台移动式喷雾机，人工控制。具体设备由甲方采购，本次只设计喷雾机的配水管道，方案布置如下3. 消防系统：1) 室外消防系统：在室外给水管网上设有若干个室外地下式消火栓，室外消火栓的间距不大于120m，室外消火栓与消防水泵接合器的距离宜为1540m。2) 室内消火栓系统：室内消火栓系统主要用于建筑通道内车辆着火及煤堆边缘着火的扑灭。本系统采用干式系统即在室外阀门井内设一快速启闭阀(电磁阀), 冬季通过泄空阀将消防管中的水放空.火灾时,电磁阀开启,消火栓正常使用,消防管最高点设一自动排气阀。室外消火栓45升/秒，室内消火栓10升/秒，火灾延续时间2小时，管网所需压力为0.25MPa。室内消火栓所需的水量及水压均由厂区成型管网供给。室内采用单栓消火栓，消火栓口径SN65，水龙带65，L=25m，喷口直径19。栓口距地1.10m，消火栓布置以最大布置间距30米考虑，同时管网布置成环状管网。消火栓管道采用焊接钢管，焊接。管道防腐为明装管道除锈后，外刷红丹、银粉各两遍。3) 防爆型电动消防水炮系统:消防固定水炮系统由改造的消防水池和消防水泵房供给。改造后的消防水池有效容积288m，消防水泵房内设三台消防泵(消防泵参数：XBD9.1/40-150 Q=40L/S P=0.91MPa N=55KW 两用一备。)。消防固定水炮系统主要由水源、消防泵组、管道、阀门、水炮和控制装置等组成。消防水炮采用防爆电动消防水炮装置，防爆电动消防水炮装置的用水量为80Ls，射程为80m；灭火用水连续供给时间不应小于1.0h；室内消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑构件的影响，并应能使两门水炮的水射流同时到达被保护区域的任一部位。消防炮自动控制，火灾时，起泵，联动。室内消防水炮管道采用电伴热保温。消防水炮系统管材采用热镀锌钢管,采用沟槽式管件接口.管道防腐为明装管道除锈后，外刷红丹、银粉各两遍。4) 灭火器的配置：火灾危险级别属A类火灾中危险级，选用手提式磷酸铵盐干粉灭火器，每具充装量3KG。主要设备材料表序号名 称型号规格单位数量备 注1消防立式多级专用消防泵XBD9.1/40-150 Q=40L/S P=0.91MPa N=55KW n=1480r/min台3两用一备 配电柜自带2钢筋混凝土消防水池有效容积V=288m座1钢筋混凝土3消火栓1600X700X240个184手提式干粉(磷酸铵盐)灭火器MF/ABC3x2 3kg/2A个365消防固定式水炮PSKD80W 流量80L/S 射程55m 工作压力0.8MPa个66室外地下式消火栓个27焊接钢管DN125 DN70 DN50米650，40,2008镀锌钢管DN200米6009蝶阀DN150DN250个6，510电磁阀DN125个211排气阀DN40个112泄水阀DN50个213闸阀DN125个6五、电气、弱电设计一）设计依据与设计范围（一）、设计依据1. 建设单位提出的设计要求。2. 民用建筑电气设计规范JGJ16-2008。3. 建筑设计防火规范GB50016-2006。4. 供配电系统设计规范GB50052-95。5. 低压配电设计规范GB50054-95。6. 建筑物电子信息系统防雷技术规范GB50343-2004。7. 建筑照明设计标准GB50034-2004。8. 建筑物防雷设计规范GB50057-94（2000版）。9. 火灾自动报警系统设计规范GB50116-98。10. 视频安防监控系统工程设计规范GB50395-2007。11. 煤炭洗选工程设计规范GB50359-200512. 建筑、通风、空调、给排水等专业提出的电气及自动控制要求。13. 省、市电力部门有关规定。14. 其他现行国家规范和地方标准等。（二）、设计范围：本设计包括建设红线内的以下内容：1、强电部分：(1)、电力系统。 (2)、照明（含应急照明）。(3)、防雷保护、安全措施及接地系统。2、弱电部分（1）、火灾自动报警及消防联动控制系统。（2）、视频安防监控系统（VSCS）二）电气说明（一）、低压供配电系统1、负荷等级根据建筑物的类别，本工程内重要的电气负荷如消防设备（消防泵、防排烟风机等）、应急照明、安防中心、消防中心等负荷属于一级负荷，采用双回路供电，在未端自动切换。其余均为三级负荷。2、负荷计算根据工艺设计提供的资料，本工程风机估算为110kW，照明20kW。消防泵负荷110kW。另外受煤坑设备工作容量为165.62 kW。共计295kW，设400KVA变压器1台，配高压柜4面，MNS型低压柜6面。3、供电电源及电压等级因洗煤厂高压供电由市政35kV一路，在厂区总变电站变为6kV，属单电源供电。本工程从设在附近的厂区变电站母线引一路高压电力电缆，穿管埋地引入本工程变配电室。4、功率因数补偿采用低压集中自动补偿方式，在配电所低压侧设功率因数自动补偿装置，要求补偿后的变压器侧功率因数在0.94以上。荧光灯、高压钠灯就地补偿，补偿后的功率因数为0.9。5、应急电源及柴油发电机组为保证本工程内消防负荷（应急照明）,消防中心等负荷等重要负荷的可靠供电，特设置一台200KW的柴油发电机组作为第二电源。当市政电源故障时自动启动，保障重要负荷供电可靠。另外，为了保障应急照明（系气体放电灯，不能瞬间启动）不会因电源切换时熄灭，设20KW的EPS作为第三电源。当两路电源因故停电时，EPS将自动启动向以上负荷供电。（二）、配电系统1. 本工程设备电源电压等级为交流380V/220V，取自新建变配电室。2. 对于单台容量较大的负荷或重要负荷采用放射式配电；对一般设备采用放射式与树干式相结合的混合方式配电。3. 对消防泵、风机、应急照明等一级负荷采用专用两路电源供电，并在末端互投。4. 消防泵、风机等设备的控制柜为落地安装；其它控制箱除注明外，底边距地1.5米安装。5. 消防泵等设备为防止长期不用导致锈死现象，其控制柜应具有自动巡检功能；6. 本工程消防设备的控制箱（柜）作“消防”标志，并符合消防规范要求；7. 本工程小于25kW的电动机采用直接启动方式启动；25kW以上电动机采用软启动降压启动方式启动；（三）、照明设计1、照度标准按现行国家规范规定的标准取值，满足绿色照明的要求。本工程内主要场所的照度设计值如下：煤场：30LX 控制室：300LX 配电室：200LX 2、照明光源及灯具选择的原则是高效、节能、美观、实用，并应注意建筑各部分对显色性及使用功能的要求。各配电室以及控制室均采用显色指数80的三基色荧光灯(配电子镇流器)。煤场采用防爆高压钠灯。3、应急照明（含备用照明和疏散照明）1) 应急照明两路电源均由低压开头柜设置专用双出线回路供电，并在末端配电箱实现自动切换。应急照明系统干线采用铜芯聚乙烯耐火型电缆，穿输送低压流体的金属管，明敷于煤场。有关灯具安装及线路敷设须严格按照爆炸性粉尘场所施工。2) 所有配电室；控制室；煤场疏散走廊、应急出口、气闸门等场所设置疏散照明。在配电室、控制室、消防泵房、风机房等发生火灾时仍需坚持工作的其他房间设置备用照明。各疏散照明灯和疏散指示灯均选择自带蓄电池型，其安装位置及间距以及点亮时间均应符合消防规范的要求。煤场有关灯具安装及线路敷设须严格按照爆炸性粉尘场所施工。3) 在疏散走廊等场所设置的疏散照明的照度要求不低于0.5lx；在应急出口及气闸门设置的疏散照明的照度要求不低于5lx；配电室、控制室、消防泵房、风机房等发生火灾时仍需坚持工作的场所的备用照明照度值按不低于正常照明照度值的设置。4) 应急照明平时采用就地控制，火灾时由消防控制室自动控制强制点亮全部应急照明灯。（四）、防雷保护、安全措施及接地系统 1、防雷保护1） 本工程按三类防雷保护设置防雷系统。2） 利用屋顶钢丝绳网作为避雷带，避雷网格不大于20m20m或24m16m。高出屋面的所有金属物体均必须与避雷网可靠电气连接。利用建筑物多根构造柱内的两根截面大于16的竖向主筋作为避雷引下线。（两根主筋自身上下连接点采用搭接焊），利用结构基础内钢筋网作接地体。3） 为防雷电波侵入，电缆进出线在进出端应将电缆的金属外皮、钢管等与电气设备接地相连。2、安全措施1) 本工程低压配电系统接地型式采用TN-C-S系统。2) 其中性线和保护地线（PE）在接地点后要严格分开，凡正常不带电而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。3) 防雷接地、电气设备保护接地以及弱电各系统（闭路电视、火灾报警装置等）共用统一的接地装置。4) 本工程采用总等电位联结，在一层设置总等电位联结端子箱，将进出建筑物的金属管道以及室内一切用电设备的金属外壳，电线金属保护管，水暖管道以及建筑物金属构件等必须与整个接地系统做等电位联结。5) 在各机房、控制室、水泵房等处设局部等电位联结。6) 为防止雷电电涌对弱电设备的侵害，在大型计算机网络交换机、闭路电视监控、UPS电源等弱电设备以及供电电源处，设置相应的过电压保护装置。3、接地系统1) 利用地下基础内的钢筋和建筑物外人工敷设的水平接地体共同组成接地装置，作为建筑物的防雷及电气保安、低压配电系统、弱电各系统（计算机、综合布线、闭路电视、火灾报警装置等）共用的接地装置，其接地电阻不得大于1欧姆。2) 消防值班室（控制室兼用）等弱电设备用房的接地利用大楼统一接地装置，独立设引下线,采用BV-1x25PVC32。（五）、电气节能设计1. 控制室、配电室室内照明采用节能灯光源或高光效的三基色细管型荧光灯光源，并配效率高的灯具，要求配电子镇流器。煤场照明采用高压钠灯配节能镇流器，且配补偿电容，要求功率因数不低于0.9。2. 设备选择低损耗，低噪音的节能型产品，大功率水泵后风机选用变频调速装置以节约能源。3. 在无功补偿方面，采用低压配电系统集中补偿和分散就地补偿相结合的方式，提高功率因数，减少无功损耗。（六）、弱电设计（一）、火灾自动报警及消防联动控制系统本工程为二级防火保护对象，采用集中报警系统。1. 消防值班室设在附近控制室内。消防值班室内设有火灾报警控制器、消防联动控制台、中央电脑、显示器、打印机、消防专用电话总机、UPS电源设备等。消防值班室内设有直接报警的外线电话。2. 在配电室、控制室及设备用房均应装设火灾探测器，探测器的选型以光电感烟型为主。3. 煤场内设瓦斯探测器、温度探测器、压力探测器、双波段视频火灾探测器。以上探测器选型、安装及线路敷设须严格按照爆炸性粉尘场所施工。4. 本工程下列部位设置手动报警按钮：配电室；煤场所出入口、主要通道等经常有人通过的地方。5. 消防联动控制该系统由消火栓灭火系统、消防水炮系统、防排烟控制、非消防电源断电控制系统以及电气火灾监控系统、火警电话系统组成。1) 消火栓灭火系统在所有消火栓箱内均设有带地址编码的消火栓按钮，信号反馈到一层消防控制中心的控制台上，同时可直接启动消防泵，消防泵必需能在现场启停和在消防控制中心手动远控启停。2) 消防水炮系统当设备监测到火灾后打开，相应的电磁阀，启动水泵进行灭火,并反馈信号到联动柜。消防泵必需能在现场启停和消防控制中心手动远控启停。3) 防排烟控制系统排烟阀由其排烟分担区内设置的探测器组成的控制电路通过现场控制模块控制其开启，排烟阀动作后，起动相关的排烟风机和正压送风机，停止相关范围内的送排风机，当设在排烟风机入口处的防火阀动作后，应联动停止排烟风机。以上所有动作信号均需反馈至消防控制中心，且消防控制中心能手动远控启停风机。4) 非消防电源断电控制系统火灾确认后，能通过现场控制模块切断有关部位的非消防电源，同时接通应急疏散照明。5) 电气火灾监控系统本工程按基本型电气火灾监控系统配置, 配置原则根据GB13955-2005要求进行。本工程按最小规模在各干线配电箱总开关处设一级保护，消防负荷按只报警不跳闸考虑。其他在发出漏电报警信号后，由工作人员判断后再决定是否切断有漏电发生回路上的电源，并可通过断路器或双电源切换装置的分合闸触点指示其状态。6) 火警电话系统在消防控制室内设置消防专用直通对讲电话总机；除在手动报警按钮上设置消防专用电话塞孔外，在消防水泵房、配电室、防排烟风机房等场所还设有消防专用电话分机；消防值班室设置可直接报警的外线电话。消防专用电话网络为独立的消防通信系统。6、应急照明系统及消防系统接地1) 供电电源消防用电设备的配电装置均采用专用回路双电源供电，并在末端配电装置处设置自动切换装置。同时配备EPS作为备用电源。本工程部分低压出线回路断路器设有分励脱扣器，当消防控制室确认火灾后用来切断相关非消防电源。2) 系统接地消防系统接地利用大楼综合接地装置作为其接地极，设独立引下线。引下线采用BV-1x25 穿PVC32管暗敷。要求综合接地电阻不大于 1。3) 消防系统线路的选型及敷设方式信号传输干线采用 NH-RVS-2x1.5 ,电源干线采用 NH-BV-2x4,电源支线采用 NH-BV-2x1.5 ,电话线采用 NH-RVVB-2x0.5 ,广播线采用 NH-RVS-2x1.5 。有关设备安装及线路敷设须严格按照爆炸性粉尘场所施工。4) 应急照明系统应急照明采用专用回路双电源配电，并在末端互投；应急照明系统干线采用铜芯辐照交联低烟无卤耐火聚乙烯电力电缆；支线采用铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线; 有关灯具安装及线路敷设须严格按照爆炸性粉尘场所施工。所有配电室；控制室；煤场疏散走廊、应急出口、气闸门等场所设置疏散照明。在配电室、控制室、消防泵房、风机房等发生火灾时仍需坚持工作的其他房间设置备用照明。各疏散照明灯和疏散指示灯均选择自带蓄电池型，其安装位置及间距以及点亮时间均应符合消防规范的要求。煤场有关灯具安装及线路敷设须严格按照爆炸性粉尘场所施工。在疏散走廊等场所设置的疏散照明的照度要求不低于0.5lx；在应急出口及气闸门设置的疏散照明的照度要求不低于5lx；配电室、控制室、消防泵房、风机房等发生火灾时仍需坚持工作的场所的备用照明照度值按不低于正常照明照度值的设置。应急照明平时采用就地控制或由建筑设备监控系统统一管理，火灾时由消防控制室自动控制强制点亮全部应急照明灯。7、其他1) 消火栓泵、自动喷洒泵设自动巡检装置，定期对消防泵进行检测、试车，以便确保火灾发生时消防泵能正常运行。2) 火灾自动报警系统的每个回路地址编
