南阳市中心医院高层综合病房楼技术交底记录

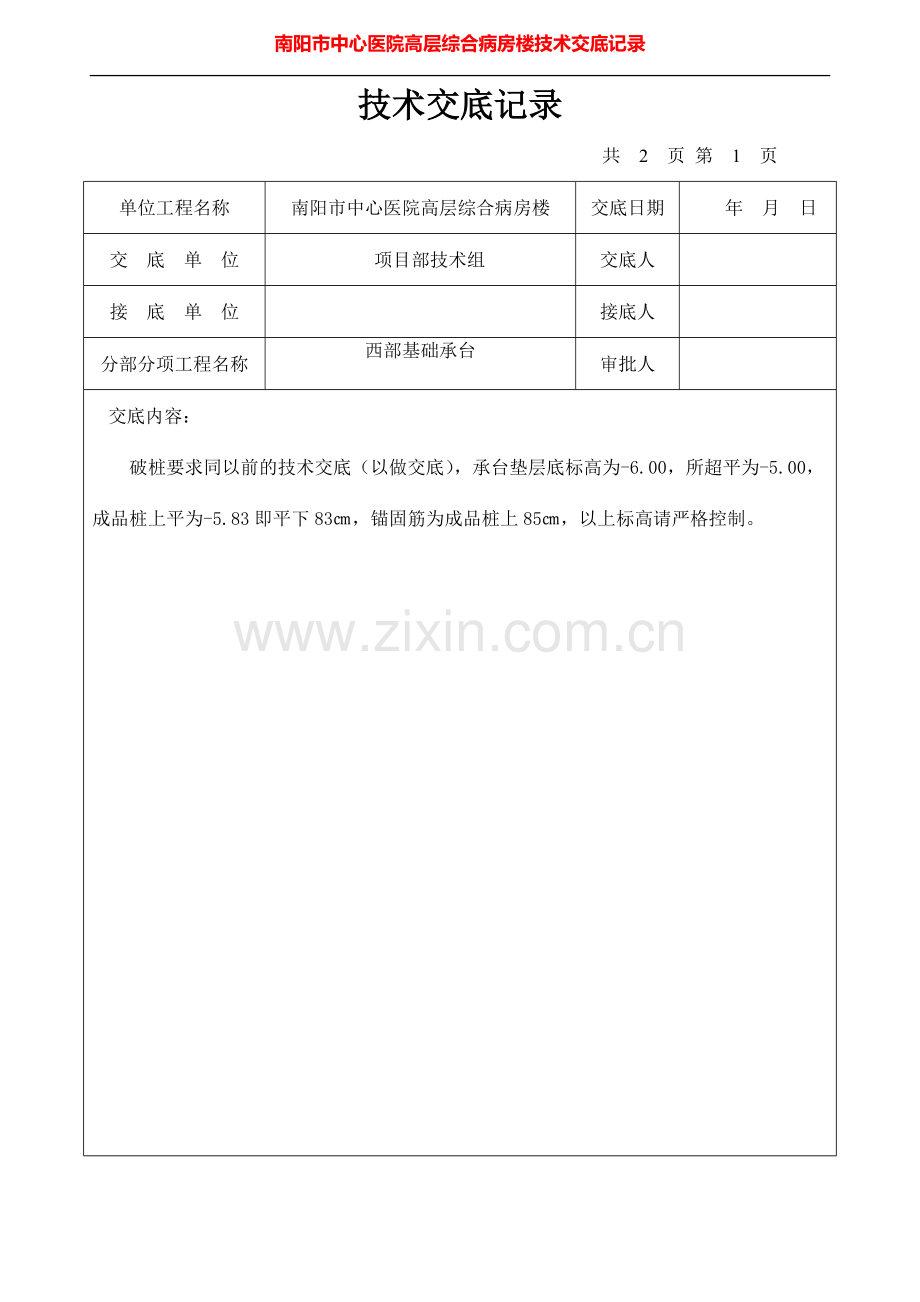

技术交底记录
共 2 页 第 1 页
单位工程名称
南阳市中心医院高层综合病房楼
交底日期
年 月 日
交 底 单 位
项目部技术组
交底人

接 底 单 位

接底人

分部分项工程名称
西部基础承台
审批人

交底内容：
破桩要求同以前的技术交底（以做交底），承台垫层底标高为-6.00，所超平为-5.00，成品桩上平为-5.83即平下83㎝，锚固筋为成品桩上85㎝，以上标高请严格控制。

技术交底记录
共 2 页 第 1 页
单位工程名称
南阳市中心医院高层综合病房楼
交底日期
08年 5 月 24日
交 底 单 位
项目部技术组
交底人

接 底 单 位
项目部防水组
接底人

分部分项工程名称
二、三层手术室（净化区域）
细石砼找平层
审批人

交底内容：
一、施工工艺
1、 本工程细石混凝土保护层强度等级为C25，厚度为45㎜，计量时应严格按照施工配合比进行，避免含水量过多造成混凝土收缩不均引起裂缝。
2、 立面所抄平墨为50㎝，细石混凝土找平层的顶面标高为平下48.5㎝，在所铺设区域根据标高线做出灰饼，然后铺细石混凝土找平层。
3、 混凝土的拌制，根据理论配合比进行现场测试砂、石含水率进行调整为施工配合比，然后按施工配合比配料。
4、 铺混凝土应分段进行，用木杠刮平，木抹子搓平，然后用铁滚筒来回滚压3~5遍，直至表面出浆为止，然后在用铁抹子压光。
5、 撒水养护在最后压光完8小时后进行，每天浇水两次，不小于7天。
6、 按照所弹设的墨线区域进行施工，严禁施工到非规定区域。
二、质量标准
1、砼所用的水泥，水，骨料，外加剂等必须符合施工规范和有关的规定。

技术交底续页
共 2 页 第 2 页
2、砼的配合比：原材料计量，搅拌，养护和施工缝处理等必须符合施工规范规定。3、评定砼强度的试块，必须按《混凝土强度检验评定标准》的规定取样，制作养护和试验，其强度符合必须符合施工规范的规定。
4、表面平整度允许偏差±25㎜，观感好。
5、成品保护：施工前必须召开成品保护会议对施工工人进行专题教育，施工班组必须派专人负责成品保护。
三、安全要求
1、所有施工人员必须正确佩戴安全帽；
2、严禁私拉电线，用电操作必须有项目部专职电工操作；
3、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。
4、特殊工种必须持证上岗。
5、对所有施工人员必须进行班组安全教育。

技术交底记录
共 2 页 第 1 页
单位工程名称
南阳市中心医院高层综合病房楼
交底日期
年 月 日
交 底 单 位
项目部技术组
交底人

接 底 单 位
项目部防水组
接底人

分部分项工程名称
细石混凝土防水保护层
审批人

交底内容：
一、施工工艺
7、 本工程细石混凝土保护层强度等级为C20，厚度为30㎜，其基底为1.5厚改性聚氨酯防水涂料，计量时应严格按照施工配合比进行，避免含水量过多造成混凝土收缩不均引起裂缝。
8、 立面所抄平墨为50㎝，细石混凝土保护层在底板下的顶面标高为平下35㎝，承台、拉梁、集水坑、抗水板应在四周根据标高线做出灰饼，然后铺细时混凝土。
9、 混凝土的拌制，根据理论配合比进行现场测试砂、石含水率进行调整为施工配合比，然后按施工配合比配料。
10、 铺混凝土应分段进行，用木杠刮平，木抹子搓平，然后用铁滚筒来回滚压3~5遍，直至表面出浆为止，然后在用木抹子搓平。
11、 撒水养护在最后木抹子搓平完24小时后进行，每天浇水两次，不小于7天。
二、质量标准
1、砼所用的水泥，水，骨料，外加剂等必须符合施工规范和有关的规定。

技术交底续页
共 2 页 第 2 页
2、砼的配合比：原材料计量，搅拌，养护和施工缝处理等必须符合施工规范规定。3、评定砼强度的试块，必须按《混凝土强度检验评定标准》的规定取样，制作养护和试验，其强度符合必须符合施工规范的规定。
4、表面平整度允许偏差±5㎜，观感好。
5、成品保护：施工前必须召开成品保护会议对施工工人进行专题教育，施工班组必须派专人负责成品保护，严禁损害聚氨酯防水涂料。
三、安全要求
1、所有施工人员必须正确佩戴安全帽；
2、严禁私拉电线，用电操作必须有项目部专职电工操作；
3、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。
4、特殊工种必须持证上岗。
5、对所有施工人员必须进行班组安全教育。

技术交底记录
共 4 页 第 1 页
单位工程名称
南阳市中心医院高层综合病房楼
交底日期
年 月 日
交 底 单 位
项目部技术组
交底人

接 底 单 位
防 水 施 工 班 组
接底人

分部分项工程名称
地下室及外墙防水
审批人

交底内容：
一、施工工艺
地下室防水参图纸设计要求执行标准图集02J301。采用25厚1：2防水砂浆，1.5mm厚改性聚氨酯防水涂膜，在基础梁、桩基、砖胎模等阴阳角处和砖胎模与混凝土垫层的结合缝处增加一布两涂增强层，防水层的保护层设置一道防水层的保护层立面设置一道5厚聚乙烯毡板，底部做30厚C20细石砼保护层。
1、 涂料防水层的基层应牢固，基面应洁净、平整，不应有空鼓、松动、起砂和脱皮现象，要求干燥.，含水率低于9%。
2、 基层阴阳角处应做成尺寸为30mm的圆弧。
3、 基层处理剂施工：将改性聚氨酯倒入桶中，搅拌均匀，用刮板均匀涂布在基层表面上，不得堆积或露白底，待涂膜干燥后进行下道工序。
4、 增强层：在所有承台、基梁、砖胎模的阴阳角处、承台砖胎模和底板混凝土垫层的交接处先涂刷聚氨酯一道，而后铺设玻璃丝纤维布，紧接着在布上再涂刷一道聚氨酯防水涂料，完成增强层施工。

技术交底续页
共 4 页 第 2 页
交底内容：
5、涂抹防水层施工，用皮刮板将已配置好的聚氨酯涂膜防水混合材料，均匀涂布在刷过底胶和增强层的表面上，涂布时要求厚薄均匀一致。第二遍涂膜在第一遍涂膜固化成膜后进行，方向与第一遍垂直，如此反复，至止刷到规定厚度1.5mm厚，最小厚度不小于设计厚度的90％。
12、 涂膜固化后，经验收合格后，做保护层。所有承台坑内底板与四周立壁、基础梁立壁及基础梁底面均满刮，在基梁、桩基、砖胎模等阴阳角处均增加两道附加层，宽度除外墙一圈为500mm外，其余均为200mm宽。
13、 集水坑、电梯井部位防水，内外满涂。
14、 在平面与立壁的搭接槎处，阴角找平层需做圆弧形或斜角，该部分是防水薄弱部位，先刷一层0.5厚改性聚氨酯300mm宽，而后做两道500mm宽附加层，其中外露搭接槎宽为200mm。
15、 施工时，清除外墙基面尘土杂质，用棉砂将尘土、砂粒擦拭干净，然后在外墙基面涂布基层处理剂，在其固化后，可继续刷改性聚氨酯防水层。涂布时，一般先涂上部，再涂下部，按照从上至下的顺序涂布，在已涂布完涂料并已固化成膜的外墙立面的涂膜防水层上，在其防水层表面用聚醋酸乙烯胶粘贴5mm厚聚苯已烯泡沫塑料板作保护层。固化后的涂膜不得有气泡、气孔、起鼓、破损等现象，未完全固化前严禁堆放有尖脱棱角物件。防水涂膜基本均匀，检验涂膜厚度采取

技术交底续页
共 4 页 第 3 页
交底内容：
随机抽样，操作人员严格保护已做好的涂膜防水层，在做保护层前任何人，不得进入施工现场，以免破坏。操作人员穿软底鞋，施工过程中严禁踏未干防水层。下雨、将要下雨或雨后尚未干燥时，不得施工。
二、质量标准
1、保证项目：
改性聚氨酯防水涂料必须符合设计和有关标准规定，并有产品合格证、实验报告。
改性聚氨酯防水层及其局部加强的阴阳角部位的做法符合设计要求及规范规定，不得渗漏水。
2、基本项目：
改性聚氨酯防水的基层应牢固，表面洁净，密实平整，阴阳角呈圆弧形，底胶涂层应均匀，无漏涂。
附加涂刷方法、搭接、收头应按设计要求，粘结必须牢固，接缝封闭严密，无损伤、空鼓等缺陷。
改性聚氨酯防水层、涂膜厚度均匀、粘结牢固严密，不允许有脱落、开裂、孔眼、涂刷压接不严密的缺陷。

技术交底续页
共 4 页 第 4 页
交底内容：
表面不应有积水和渗水现象。保护层不得有空鼓、裂缝、脱落现象。
三、安全要求
1、进入施工现场必须遵守安全生产纪律和操作规程。
2、施工应有良好的通风条件，如果通风条件不好，必须安装通风设备。
3、在使用手动、气动、电动工具除锈时，应戴防护眼镜。
4、戴上防护口罩。
5、操作现场严禁吸烟等能引起火灾的行为。
6、材料库及作业地点应能保持通风，并配备灭火器，严禁明火入内。

技术交底记录
共 3 页 第 1 页
单位工程名称
南阳市中心医院高层综合病房楼
交底日期
年 月 日
交 底 单 位
项目部技术组
交底人

接 底 单 位
防 水 砂 浆 施 工 班 组
接底人

分部分项工程名称
地下室外墙防水砂浆粉刷
审批人

交底内容：
地下室防水参图纸及设计变更要求执行标准图集02J301。采用25厚1：2防水砂浆粉刷。
一、施工准备
1、地下室外墙已经质检部门验收合格，同意进入下道工序。
2、基坑底部及外墙已清理完毕。
3、水泥、砂、防水剂已进场并经复试合格。
4、施工机具已准备完毕。
5、施工班组及操作工人已进行安全教育。
二、施工工艺
1、基层处理
发现个别处砼墙面如有蜂窝及松散的砼，要剔掉，用水冲刷干净,后用1：3水泥砂浆抹平。表面如有油污用10%火碱溶液刷洗干净，并凿毛。
2、刷水泥素浆
按照配合比为1：0.8：0.025（重量比）=水泥：水：防水油，进行拌合，先将水泥与水拌合，然后加入防水油搅拌均匀，用软毛刷在基层表面涂刷均匀，随即抹底层防水砂浆。
技术交底续页
共 3 页 第 2 页
交底内容：
3、抹底层砂浆
用1：2.5水泥砂浆，加水泥重5%的防水粉，水灰比为0.6～0.65，稠度为7～8㎝。先将防水粉和水泥、砂子搅拌均匀后，在加水拌合。搅拌均匀后进行摸灰操作，底部摸灰厚度为5～10㎜，在灰未凝固之前用扫帚扫毛。砂浆要随拌随用。拌合及使用砂浆时间不宜超过60分，严禁使用过夜砂浆。
4、刷二层水泥素浆
在底灰抹完后，常温时隔一天，在刷水泥素浆，配合比及做法与第一层同。
5、抹面层砂浆
刷过素浆后，紧接着抹面层，配合比及防水粉掺量同底层砂浆，抹灰厚度为5～10㎜左右，凝固前要用木抹子搓平，并用铁抹子压光。
6、刷水泥素浆
面层抹完1天后刷水泥素浆一道，配合比及做法与第一层同。
7、接槎及阴阳角做法
接槎不应留在阴阳角处，各层抹灰槎子不得留在一条线上，底层与面层接槎在15～20㎝之间。所有墙的阴角都要做成半径50㎜以上的圆角，阳角做成半径为10㎜的圆角。底部与承台相接处的阴角要做成50㎜以上的圆角，用阴角抹子压光、压实。
8、五层做法应紧密结合，不留或少留施工缝，如必须留应留成梯槎，接槎要依照层次顺序操作，层层接槎搭接紧密，接槎位置均须离开阴角200㎜处。
三、质量标准
技术交底续页
共 3 页 第 3 页
交底内容：
1、保证项目：
原材料（水泥、砂）、外加剂、配合比及其做法必须符合设计及施工规范规定。
水泥砂浆防水层与基层必须结合牢固，无空鼓。
2、基本项目
外观：表面平整、密实、无裂纹、起砂、麻面等缺陷。
阴阳角成圆弧形，尺寸符合要求。
留茬位置正确，按层次顺序操作，层层搭接紧密。
3、成品保护
抹灰架子离墙面15㎝，拆架子时不得碰坏口角及墙面，施工时做到工完料净。
四、安全要求
1、进入施工现场必须遵守安全生产纪律和安全操作规程。
2、施工应有良好的通风条件，如果通风条件不好，必须安装通风设备。
3、在使用手动、气动、电动工具除锈时，应戴防护眼镜。
4、做好班前必检及班中跟踪安全检查，发现基坑壁及其他危险应立即撤退，待危险完全消除后在进行施工。

技术交底记录
共 3 页 第 1 页
单位工程名称
南阳市中心医院高层综合病房楼
交底日期
年 月 日
交 底 单 位
项目部技术组
交底人

接 底 单 位
防 水 砂 浆 施 工 班 组
接底人

分部分项工程名称
卫生间防水砂浆粉刷
审批人

交底内容：
卫生间防水粉刷采用25厚1：2防水砂浆粉刷。
一、施工准备
1、卫生间墙体安装已经质检部门验收合格，同意进入下道工序。
2、卫生间底部已清理完毕。
3、水泥、砂、防水剂已进场并经复试合格。
4、施工机具已准备完毕。
5、施工班组及操作工人已进行安全教育。
6、对施工工人进行冬季操作教育，按照冬季专项措施执行。
二、施工工艺
1、基层处理
发现个别处墙体有裂缝的要及时处理。表面如有油污用10%火碱溶液刷洗干净。及时进行找方正，保证粘贴地砖周边方正。
2、刷水泥素浆
按照配合比为1：0.8：0.025（重量比）=水泥：水：防水油，进行拌合，先将水泥与水拌合，然后加入防水油搅拌均匀，用软毛刷在基层表面涂刷均匀，随即抹底层防水砂浆。
技术交底续页
共 3 页 第 2 页
交底内容：
3、抹底层砂浆
用1：2.5水泥砂浆，加水泥重5%的防水粉并加水泥重3%的防冻剂，水灰比为0.6～0.65，稠度为7～8㎝。先将防水粉和水泥、砂子搅拌均匀后，在加水拌合。搅拌均匀后进行摸灰操作，底部摸灰厚度为5～10㎜，在灰未凝固之前用扫帚扫毛。砂浆要随拌随用。拌合及使用砂浆时间不宜超过60分，严禁使用过夜砂浆。
4、刷二层水泥素浆
在底灰抹完后，常温时隔一天，在刷水泥素浆，配合比及做法与第一层同。
5、抹面层砂浆
刷过素浆后，紧接着抹面层，配合比及防水粉掺量同底层砂浆，抹灰厚度为5～10㎜左右，凝固前要用木抹子搓平，并用铁抹子压光。
6、刷水泥素浆
面层抹完1天后刷水泥素浆一道，配合比及做法与第一层同。
7、接槎及阴阳角做法
接槎不应留在阴阳角处，各层抹灰槎子不得留在一条线上，底层与面层接槎在15～20㎝之间。所有墙的阴角都要做成半径50㎜以上的圆角，阳角做成半径为10㎜的圆角。
8、五层做法应紧密结合，不留或少留施工缝，如必须留应留成梯槎，接槎要依照层次顺序操作，层层接槎搭接紧密，接槎位置均须离开阴角200㎜处。
三、质量标准

技术交底续页
共 3 页 第 3 页
交底内容：
1、保证项目：
原材料（水泥、砂）、外加剂、配合比及其做法必须符合设计及施工规范规定。
水泥砂浆防水层与基层必须结合牢固，无空鼓。周边粉刷方正。
2、基本项目
外观：表面平整、密实、无裂纹、起砂、麻面等缺陷。
阴阳角成圆弧形，尺寸符合要求。
留茬位置正确，按层次顺序操作，层层搭接紧密。
3、成品保护
抹灰架子离墙面15㎝，拆架子时不得碰坏口角及墙面，施工时做到工完料净。做好冬季保温防冻工作，坚决禁止粉刷层被冻裂。
四、安全要求
1、进入施工现场必须遵守安全生产纪律和安全操作规程。
2、在使用手动、气动、电动工具除锈时，应戴防护眼镜。
3、做好班前必检及班中跟踪安全检查。

南阳市建筑工程总公司技术交底记录
单位工程名称：南阳市交通局培训中心 共 1 页 第 1 页
交 底 单 位
项 目 部
交底人
签字：
接 底 单 位
钢 筋 组
接底人
签字：
分部分项工程名称

梁 板 筋 绑 扎
审批人
签字：
交底内容：
1、 梁主筋保护层25mm，上排筋剖口焊，主筋接头应相互错开一个搭接长度，同一截面主筋接头面积不超过总截面的1/4，端支座加强筋锚入支座35d，其余部分伸入梁内，中间支座加强筋为支座两边均分。
2、 带*号为腰筋，腰筋锚入支座35d，腰筋应自板底以下均分，即梁箍高-100mm，然后均分。
3、 箍筋间距有加密时，加密区为支座两端1.5倍梁高，箍筋应自支座两端50mm布置，主次梁交接处，当主梁上无吊筋时，两边加箍圈三个，当有吊筋时不加箍圈。
4、 除图中注明外，楼面用ø6@200，板底受力筋应伸至梁中心线，且应伸入支座长度>5d，未标定位尺寸的板面面筋均沿墙支座或梁支座中心线对称布置。双向板的受力筋，短向筋放在底层，长向筋放在短向筋的上面。板的钢筋需要搭接时，其搭接长度为35d，在同一截面有接头的钢筋不得超过总数的1/4。各层端跨板的端角处，在1/4端跨范围内根据受力大小，应配置ø8@100的双面筋。

技术交底记录
共 6 页 第 1 页
工 程 名 称
南阳市中心医院高层综合病房楼
交底日期

交 底 单 位
项目部技术组
交底人

接 底 单 位
商城县大别山建筑工程公司
接底人

分部分项工程名称
基础钢筋绑扎
审批人

交底内容：
施工班组在接到成型钢筋订货单后，须结合图纸、会审纪要、变更通知、技术核定单等核对无误后方可进行施工。
1、 桩纵筋除锈：
首先要人工用钢刷除锈，然后方可进行基础钢筋绑扎。
2、 承台底部受力钢筋的绑扎：
本工程除群桩承台上下均有双向双层钢筋其余承台钢筋均为底部有双向双层钢筋，结合图纸结施-4（桩及承台配筋图）、结施-5（基础平面布置图）及《图纸会审纪要》进行比对确认无误后，严格按规格从加工车间领料，分型号摆放。绑扎时，按照图纸要求摆放均匀（底部保护层厚度为70mm，立面保护层厚度为50㎜。保护层垫块按照@1000梅花形设置，一个方向纵筋长度与另一方向纵筋根数减一的除数即为纵筋间距），应先在两端各摆放一根，然后拉线摆放中间纵筋，保证钢筋整齐、统一，要求扎丝满扎（双向受力），扎捆要正反穿插，以防钢筋滑移。基础承台钢筋下部在跨中1/3处连接。
技术交底续页
共 6 页 第 2 页
交底内容：
3、群桩承台顶面双向三级Φ25@100钢筋的绑扎：
先在柱插筋上抄平，红漆做标记，用Φ16@800马凳筋与底板受力筋支起，马凳筋与底板受力筋绑扎牢固，然后按承台内轴线墨垂上来做标记，先绑出顶部钢筋四边四根筋形成方框，保证标高准确无误，按100mm间距分筋绑扎牢固。基础承台钢筋下部在跨中1/3处连接，上部在支座处连接。底部保护层厚度为70mm，立面保护层厚度为50㎜。
4、基础梁钢筋绑扎：梁钢筋绑扎按照图纸结施-6（承台拉梁平面配筋图）、《图纸会审纪要》、技术核定单、变更通知进行。梁箍筋末端做135度弯钩，弯钩平直部分不小于10d, 地下室外部拉梁外侧设2Φ14腰筋，JL锚入承台内34d，为保证梁纵筋不发生位移，标高符合设计要求，在梁端部用马凳筋把梁筋支于承台底受力筋上，支设好钢筋保护层，梁保护层厚度为50㎜，保护层间距按照每一米设置一处。拉梁与抗水板接点处做法按照04FG02-133页底板反梁配筋构造处理，即抗水板筋放于基础梁筋下部。梁钢筋连接采用直螺纹连接与闪光对焊相结合，下部在跨中1/3处连接，上部在支座处连接，其接头面积百分率不大于50%。地下室有三挂楼梯梁生根于抗水板内，要求按照楼梯梁详图进行钢筋绑扎。
5、抗水板钢筋绑扎：
抗水板钢筋为双层双向Φ14@100，依据图纸设计要求，其锚入承台内29d，采用

技术交底续页
共 6 页 第 3 页
交底内容：
焊接连接，下部在跨中1/3处连接，上部在支座处连接，其接头面积百分率不大于50%，绑扎要求同承台底部受力筋。其中在中部-/-处电梯基坑处的顶标高为-10.00，该处抗水板节点做法参照04G101-3第44页1（板顶有高差）做法，即仅抗水板钢筋弯锚，钢筋伸入承台内29d。-/-进风井处顶标高为-11.00，抗水板节点做法按照04G101-3第44页1（板顶有高差）做法。
6、集水坑钢筋绑扎：
集水坑钢筋做法按照04FG02第129页1-1剖执行。绑扎按照板钢筋做法执行。
7、地下室围护墙钢筋绑扎：
地下室钢筋绑筋形式按照04FG02-46页，构造要求按照04FG02-136～138页，未注明的的洞口加强参照04FG02-141页施工。砼墙钢筋绑扎应依据图纸结施-8（地下二层人防结构平面布置图）、结施-10（-5.23以下剪力墙平法施工图）、结施-21（-85.17以上剪力墙平法施工图、梁表及墙身表）、结施-22、23（剪力墙边缘构件详图）、《会审纪要》《设计变更通知单》《技术核定单》执行。人防门框墙要求按照04FJ02-44、45页及六级Ι型的相关做法配筋。在基础混凝土浇筑前墙纵筋应插入固定，为保证插筋位置正确，要先沿钢筋两侧搭双排作业架，以防止绑扎高处墙钢筋时攀升造成钢筋位移,为了控制地下室围护墙端纵向钢筋弯钩的标高正确,同时方便竖向钢筋顶端的固定,施工时应在其弯钩处架设水平钢管进行控制,在竖筋下部增设2Φ16的水平钢

技术交底续页
共 6 页 第4 页
交底内容：
筋,与基梁或承台底排筋及墙纵筋点焊牢固, 水平筋绑扎时要拉平线,垂直筋应每隔2米用线锤吊一根校正,以此根做基准按设计间距分筋,构造拉钩为ø8@500, 应同时拉住墙筋的水平筋和竖向筋，成梅花型布置,为保证墙筋保护层厚用预制砂浆垫块绑扎于墙竖向钢筋上,间距@=1000mm.
8、基础柱钢筋绑扎
基础柱插筋应锚入基础承台底部，按照项目部技术人员所放设红漆位置与基础底部承台钢筋绑扎好，并在四周搭设钢管架子固定好确保不位移，浇注过程中必须有专人看护柱筋，如位移超过20㎜罚款50～500.00元。
9、质量标准
1、保证项目：
（1）钢筋的品种和质量必须符合设计要求和有关标准的规定。
（2）钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。
（3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。
（4）钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。
2、基本项目

技术交底续页
共 6 页 第5 页
交底内容：
（1）缺扣、松扣的数量不超过绑扣数的10%，且不应集中。
（2）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。
（3）箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135℃，弯钩平直长度为10d。
（4）钢筋对焊接头，Ⅰ、Ⅱ、Ⅲ级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0.1d，且不大于2mm。
（5）网眼尺寸、骨架钢筋、受力钢筋均在允许偏差项目。
10、成品保护:
绑扎承台受力钢筋时,应避免损坏承台立壁油毡防水保护层,底板钢筋绑扎好后,支撑与马凳要绑扎牢固,避免其它工种操作时踩踏,造成钢筋人为变形,绑扎墙钢筋时,搭设外双排脚手架及地下室内满堂架,不得蹬踩钢筋操作.
11、安全措施:
（1）钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后才能上岗.钢筋加工机械的电气设备,应有良好的绝缘并接地,每台机械必须一机一闸,并设漏电保护开关.钢筋加工机械使用前,应先空运转试车正常后,方能开
始使用.使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400mm的短钢筋时,要有防止钢筋弹出的措施.粗钢筋切断时,冲切力大,应在切断机口两侧机座上

技术交底续页
共 6 页 第6 页
交底内容：
安装两个角钢挡杆,防止钢筋摆动.在焊机操作棚周围,不得放易燃物品,搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂物料，特别要避免碰挂周围和上下方向的电线。
（2）多人运送钢筋时，起、落、转、停动作要一致，人工上、下传递不得在同一垂线上，在建筑物内的钢筋要分散堆放。在高空、深坑绑扎钢筋和安放骨架，必须搭设脚手架和马道，无操作平台时应拴好安全带。绑扎立柱、整体钢筋，严禁沿骨架攀登上下。当柱筋高在4m以上时，搭设工作台；4m以下时，可用马凳或在楼地面上绑扎再整体竖立，已绑好的柱骨架应用临时支撑撑牢，以防倾倒。绑扎挑檐时、外墙、边柱钢筋时，操作人员必须系好安全带。起吊钢筋不要下方站人，待骨架降落至距安装标高1m以内方准靠近，并等就位支撑好后，方可摘钩。
12、 施工注意事项：
墙、柱主筋插筋需仔细绑扎固定牢固，附加辅助电焊固定；混凝土浇筑前，加强检查，浇筑过程中由专人负责修整。底板和墙钢筋绑扎，要注意使绑扎接头与对焊接头错开，经过焊接加工的钢筋，在现场进行绑扎时，对焊处要错开一个搭接长度。墙、柱钢筋绑扎要保持钢筋垂直，绑竖向受力筋时，要吊正后在绑扣，搭接部位应有3个绑扣，且应避免绑成同一方向的顺扣。

技术交底记录
共 6 页 第 1 页
工 程 名 称
南阳市中心医院高层综合病房楼
交底日期

交 底 单 位
项目部技术组
交底人

接 底 单 位
河南省大别山建筑工程公司
接底人

分部分项工程名称
地下一层钢筋绑扎
审批人

交底内容：
施工班组在接到成型钢筋订货单后，须结合图纸、会审纪要、变更通知、技术核定单等核对无误后方可进行施工。
一、柱钢筋绑扎
柱钢筋绑扎按照图纸结合图纸会审纪要及变更通知进行，结构构造须按照03G101-1标准图集执行。柱钢筋连接采用直螺纹连接，操作时应按照钢筋连接技术交底中的操作工艺执行。
（1）工艺流程：套柱箍筋→螺纹连接竖向受力筋→画箍筋间距线→绑箍筋
（2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。
（3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。
（4）画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
（5）柱箍筋绑扎
a、按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
b、箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分
技术交底续页
共 6 页 第 2 页
交底内容：
的相交点成梅花交错绑扎。
c、箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。
d、柱箍筋端头应弯成135℃，平直部分长度不小于10d（d为箍筋直径），如箍筋采用90℃搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。
e、柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。
f、柱筋保护层厚度应符合规范要求，主筋外皮为30mm，垫块应绑在柱竖筋外皮上，间距一般1000mm，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。
二、梁钢筋绑扎
梁钢筋绑扎按照图纸结合会审纪要及下发的施工通知进行，本层梁筋绑扎时须注意局部梁顶标高降低。梁的结构构造按照03G101-1图集的相关规定执行。
（1）在梁侧模板上画出箍筋间距，摆放箍筋。
（2）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。
（3）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。
（4）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度部分长度为10d。
技术交底续页
共 6 页 第3 页
交底内容：
（5）梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。
（6）在主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。
（7）梁筋的连接：梁钢筋连接采用直螺纹连接与闪光对焊相结合，接头不宜位于构件最大弯矩处，受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩（Ⅱ级钢筋可不做弯钩），搭接处应在中心和两端扎牢。
三、板钢筋绑扎
板钢筋绑扎按照图纸结施-65结合会审纪要及下发的施工通知进行，本层板筋绑扎时须注意局部板顶标高降低，本层现浇板厚度为18㎝结构层标高为-0.03。
（1）清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。
（2）按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。
（3）在现浇板后浇带钢筋应按照结构设计总说明进行加固配筋。
（4）绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置，马镫筋间距为Φ12@1000。
（5）在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，板的保护层厚度为15mm，钢筋搭接长度与搭接位置的要求与前面所述梁
技术交底续页
共 6 页 第4 页
交底内容：
相同。
四、楼梯钢筋绑扎：
　　（1）在楼梯底板上划主筋和分布筋的位置线。
　　（2）根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。有楼梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。
（3）底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。
五、剪力墙钢筋绑扎
水平筋绑扎时要拉平线,垂直筋应每隔2米用线锤吊一根校正,以此根做基准按设计间距分筋,构造拉钩为ø8@500, 应同时拉住墙筋的水平筋和竖向筋，成梅花型布置,为保证墙筋保护层厚用预制砂浆垫块绑扎于墙竖向钢筋上,间距@=1000mm.
六、质量标准
1、保证项目：
（1）钢筋的品种和质量必须符合设计要求和有关标准的规定。
（2）钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。
（3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。
（4）钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。
技术交底续页
共 6 页 第5 页
交底内容：
2、基本项目
（1）缺扣、松扣的数量不超过绑扣数的10%，且不应集中。
（2）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。
（3）箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135℃，弯钩平直长度为10d。
（4）钢筋对焊接头，Ⅰ、Ⅱ、Ⅲ级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0.1d，且不大于2mm。
（5）网眼尺寸、骨架钢筋、受力钢筋均在允许偏差项目。
10、成品保护:
底板钢筋绑扎好后,支撑与马凳要绑扎牢固,避免其它工种操作时踩踏,造成钢筋人为变形,绑扎墙钢筋时,搭设外双排脚手架及地下室内满堂架,不得蹬踩钢筋操作.
11、安全措施:
（1）钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后才能上岗.钢筋加工机械的电气设备,应有良好的绝缘并接地,每台机械必须一机一闸,并设漏电保护开关.钢筋加工机械使用前,应先空运转试车正常后,方能开
始使用.使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400mm的短钢筋时,要有防止钢筋弹出的措施.粗钢筋切断时,冲切力大,应在切断机口两侧机座上安装两个角钢挡杆,防止钢筋摆动.在焊机操作棚周围,不得放易燃物品,搬运钢筋
技术交底续页
共 6 页 第6 页
交底内容：
时，要注意前后方向有无碰撞危险或被钩挂物料，特别要避免碰挂周围和上下方向的电线。
（2）多人运送钢筋时，起、落、转、停动作要一致，人工上、下传递不得在同一垂线上，在建筑物内的钢筋要分散堆放。在高空、深坑绑扎钢筋和安放骨架，必须搭设脚手架和马道，无操作平台时应拴好安全带。绑扎立柱、整体钢筋，严禁沿骨架攀登上下。当柱筋高在4m以上时，搭设工作台；4m以下时，可用马凳或在楼地面上绑扎再整体竖立，已绑好的柱骨架应用临时支撑撑牢，以防倾倒。绑扎挑檐时、外墙、边柱钢筋时，操作人员必须系好安全带。起吊钢筋不要下方站人，待骨架降落至距安装标高1m以内方准靠近，并等就位支撑好后，方可摘钩。
13、 施工注意事项：
墙、柱主筋插筋需仔细绑扎固定牢固，附加辅助电焊固定；混凝土浇筑前，加强检查，浇筑过程中由专人负责修整。底板和墙钢筋绑扎，要注意使绑扎接头与对焊接头错开，经过焊接加工的钢筋，在现场进行绑扎时，对焊处要错开一个搭接长度。墙、柱钢筋绑扎要保持钢筋垂直，绑竖向受力筋时，要吊正后在绑扣，搭接部位应有3个绑扣，且应避免绑成同一方向的顺扣。

技术交底记录
共 6 页 第 1 页
工 程 名 称
南阳市中心医院高层综合病房楼
交底日期

交 底 单 位
项目部技术组
交底人

接 底 单 位
河南省大别山建筑工程公司
接底人

分部分项工程名称
一至四层钢筋绑扎
审
