洗煤厂技改项目三废治理升级改造设计方案大学论文.doc

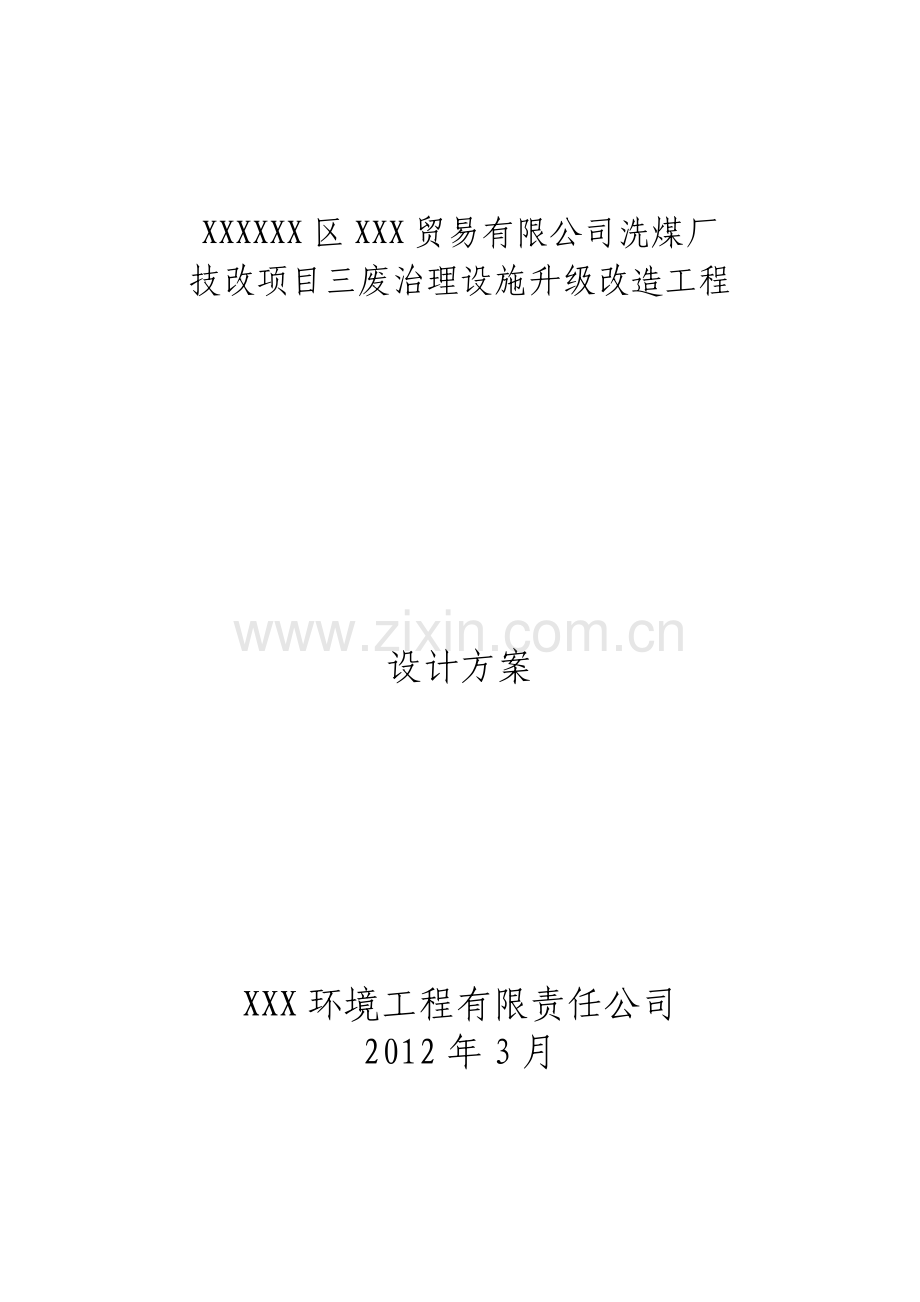

XXXXXX区XXX贸易有限公司洗煤厂
技改项目三废治理设施升级改造工程

设计方案

XXX环境工程有限责任公司
2012年3月

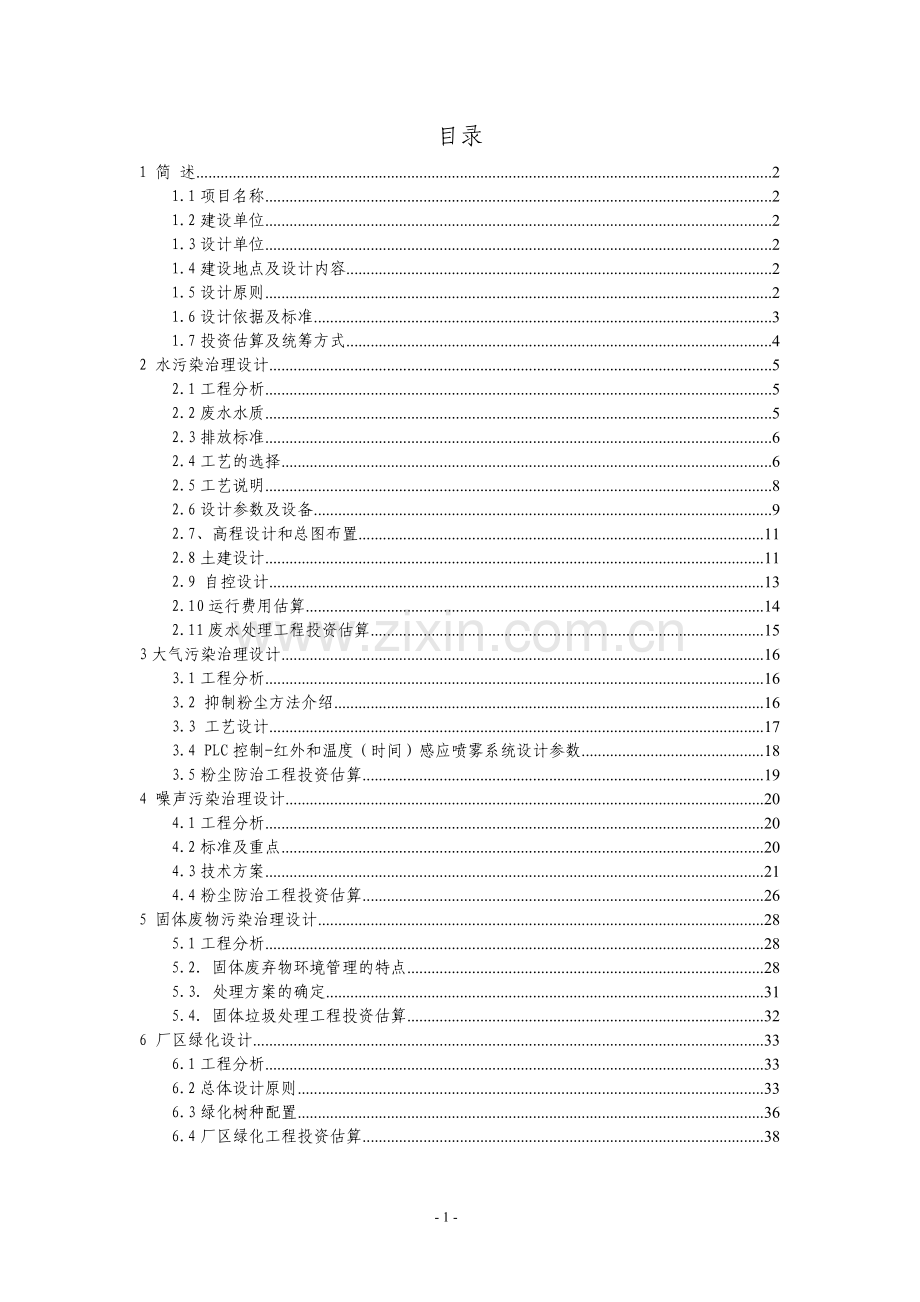

目录
1 简 述 2
1.1项目名称 2
1.2建设单位 2
1.3设计单位 2
1.4建设地点及设计内容 2
1.5设计原则 2
1.6设计依据及标准 3
1.7投资估算及统筹方式 4
2 水污染治理设计 5
2.1工程分析 5
2.2废水水质 5
2.3排放标准 6
2.4工艺的选择 6
2.5工艺说明 8
2.6设计参数及设备 9
2.7、高程设计和总图布置 11
2.8土建设计 11
2.9 自控设计 13
2.10运行费用估算 14
2.11废水处理工程投资估算 15
3大气污染治理设计 16
3.1工程分析 16
3.2 抑制粉尘方法介绍 16
3.3 工艺设计 17
3.4 PLC控制-红外和温度（时间）感应喷雾系统设计参数 18
3.5粉尘防治工程投资估算 19
4 噪声污染治理设计 20
4.1工程分析 20
4.2标准及重点 20
4.3技术方案 21
4.4粉尘防治工程投资估算 26
5 固体废物污染治理设计 28
5.1工程分析 28
5.2．固体废弃物环境管理的特点 28
5.3．处理方案的确定 31
5.4．固体垃圾处理工程投资估算 32
6 厂区绿化设计 33
6.1工程分析 33
6.2总体设计原则 33
6.3绿化树种配置 36
6.4厂区绿化工程投资估算 38

1 简 述
1.1项目名称
XXX市XXX区XXX贸易有限公司洗煤厂技改项目三废治理设施升级改造工程
1.2建设单位
XXX市XXX区XXX贸易有限公司
1.3设计单位
XXX环境工程有限责任公司
1.4建设地点及设计内容
地点：XXX市XXX乡小屯村
内容：XXX市XXX区XXX贸易有限公司洗煤厂污废水、固体废物、大气污染、噪声的三废治理设施升级改造、厂区绿化方案设计
1.5设计原则
①贯彻执行国家关于环境保护、清洁生产的政策，符合国家的有关法规、规范及标准。
②设计所选处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、便于管理及维护、高效节能、经济合理，确保处理效果，减少工程投资及日常运行费用。
③在工程用地范围内，总平面布置力求经济、合理，并充分利用土地。在便于施工、便于安装和便于维护的前提下，使近期工程各处理构筑物尽量集中，节约用地，扩大绿化面积，使工程环境和周围环境协调一致。
④避免造成二次污染。
⑤为确保工程的可靠性及有效性，提高自动化水平，降低运行费用，减少日常维护检修工作量，改善工人操作条件。
⑥设施建筑风格力求统一，简洁明快、美观大方，并与周围景观相协调。
⑦在确保达标排放的前提下，充分利用原有处理设施，尽可能降低整改工程造价。
1.6设计依据及标准
1）、《中华人民共和国环境保护法》（1989）；
2）、《中华人民共和国大气污染防治法》(2000)；
3）、《中华人民共和国水污染防治法》(2008)；
4）、《中华人民共和国固体废物污染环境防治法》(2004)；
5）、《中华人民共和国环境噪声污染环境防治法》(1996)；
6）、《中华人民共和国清洁生产促进法》(2003)；
7）、《室外排水设计规范》(GB50014-2006)；
8）、《建筑中水设计规范》(GB50336-2002)；
9）、《鼓风曝气系统设计规程》（CECS97-1997）；
10）、《污水再生利用工程设计规范》（GB50335-2002）；
11）、《污水再生利用 城市杂用水水质》(GB/T18920-2002)；
12）、《工业企业厂界环境噪声排放标准》(GB12348-2008)；
13）、《清洁生产标准 煤炭采选业》(HJ448-2008)；
14）、《煤炭工业污染物排放标准》(GB20426-2006)；
15）、《大气污染物综合排放标准》(GB/16297-1996)；
16）、《一般工业固体废弃物储存、处置场污染控制标准》(GB/18599-2001)；
17）、《给水排水工程构筑物结构设计规范》（GB50069-2002）；
18）、《工业与民用电供配电系统设计规范》（GB3095-96）。
1.7投资估算及统筹方式
序号
项目
投资
备注
1
废水处理工程投资
2825800.00

2
粉尘防治工程投资
2110800.00

3
噪声防治工程投资
1485280.00

4
固体垃圾处理工程投资
1155000.00

5
厂区生态绿化投资
240000.00

6
总计
7816880.00

以上合计工程总投资为：柒佰捌拾壹万陆仟捌佰捌拾元整（小写7816880.00元），其中申请环保专项资金贰佰伍拾万元（小写2500000.00元），其余资金由企业自筹解决。

2 水污染治理设计
2.1工程分析
XXX市XXX区XXX贸易有限公司洗煤厂污废水来源主要有：精煤压滤机（滤液）煤泥水、耙式浓缩机（溢流）煤泥水、尾煤泥压滤机（滤液）煤泥水及地坪冲洗水和生活污水。根据贵州大学2011年11月《XXX区XXX贸易有限公司洗煤厂（技改）环境影响报告书》：XXX市XXX区XXX贸易有限公司洗煤厂精煤压滤机（滤液）煤泥水、耙式浓缩机（溢流）煤泥水、尾煤泥压滤机（滤液）煤泥水产生量约为339.17m3/h，主要污染物为SS、COD、石油类物质。车间地坪冲洗水约为1.2m3/h（19.2m3/d）主要污染物为SS、COD、石油类物质，生活污水产生量约为0.75m3/h（12m3/d），主要污染物为：SS、COD、BOD5、NH3-N。
根据现场调查及生产需要精煤压滤机（滤液）煤泥水、耙式浓缩机（溢流）煤泥水、尾煤泥压滤机（滤液）煤泥水需全部进入洗煤生产线循环水池循环使用不外排，并修建事故水池防止污水事故风险的发生。由于XXX贸易有限公司洗煤厂所处区域处于缺水地域，因此生活污水及车间地坪冲洗水需处理后回用于厂区的除尘和绿化用水。
2.2废水水质
该项目生活污水主要厨房、卫生间等地方排放，污水中含有粪大肠菌群、有机物、固体悬浮物等污染物。根据业主提供的资料及参考同类型企业的污水水质情况，确定该企业排放污水水质如下表（表中pH值无单位，其余单位均为mg/L）：
原水水质表
序号
污染物名称
浓度
序号
污染物名称
浓度
1
pH
6～9
5
SS
≤300mg/L
2
COD
≤350mg/L
6
NH3-N
≤50mg/L
3
BOD5
≤180mg/L
7
P
≤10mg/L
4
动植物油
≤20mg/L
8
LAS
≤20mg/L
2.3排放标准
根据环保政策及洗煤厂实际情况，处理后出水可达到《污水再生利用 城市杂用水水质》(GB/T18920-2002)。
2.4工艺的选择
2.4.1、主体工艺的选择
由于区域经济的差异，不同地方对环境保护的要求也有一定的差别，该类型污水可以采用一级处理或二级生化处理。一级处理为消毒处理，投加ClO2、NaClO等杀灭粪大肠菌群等致病微生物、病毒，主要控制指标为粪大肠菌群，适用于环保要求不高的企业污水处理；二级处理为生化处理+消毒处理，利用微生物的新陈代谢作用降解污水中COD、BOD等污染物，然后消毒灭菌，主要控制指标为BOD、COD、SS、NH3-N、粪大肠菌群等，使污水污染物排放值完全达到国家和地方一级排放标准。根据本项目要求，该生活污水处理工程应采用二级生化处理，要求出水污染物指标达到《农田灌溉水质标准》(GB5048—2005)标准。故本方案采用二级生化加二级过滤与消毒结合处理的方法。
为了保证排水达标，本方案生化采用A-O法（兼氧—好氧）处理工艺，兼氧工艺可以在短的停留时间和相对高的水力负荷下获得较高的悬浮物去除率，同时改善、提高污水的可生化和溶解性，以利于后续好氧的处理工艺，同时该工艺对氨氮有很好的去除效果，污水中的可溶性有机氮经过硝化菌（好氧菌）的消化作用，反硝化菌（兼氧菌）的反硝化作用转化为氮气，从污水中去除。生物接触氧化法为生物法中成熟的处理工艺（通过外加氧气），利用好氧菌对污水中有机物的降解作用达到去除有机物的目的，而磷的去除是在生化过程中被微生物作为营养消耗一部分，剩余部分与投加的PAC反应生成磷酸铝沉淀，可确保出水中磷含量小于0.5mg/l。接触氧化法有如下优点：
1）生物接触氧化法可以适应不同浓度的有机污水；2）生物接触氧化法对水质波动具有较强抗冲击性；3）生物接触氧化法所需停留时间（HRT）较短，SS、BOD、COD和氨氮等去除率高；4）运行性能稳定，产生剩余污泥量少，降低了运行费用。
2、消毒工艺选择
消毒是水处理的重要工序，根据传染病防治法的有关规定和2000年6月由建设部、国家环保总局、科技部联合发布了“关于印发《城市污水处理及污染防止技术政策》的通知(建城)［2000］124号)”中规定“为保证公共卫生安全，防止传染性疾病传播，城市污水处理应设置消毒设施。”因此污水处理站必须考虑和设置消毒设施。污水处理站常用的消毒方式有：氯消毒、臭氧消毒和紫外线消毒。氯消毒应用广泛，运行费用低，操作简便，但会产生异味，操作不当会引起环境的二次污染。紫外线消毒操作安全、不会产生有害物质，有益于环境；系统简单、占地少。臭氧消毒比较安全，运行费用高，臭氧消毒很少用于污水处理。因此本方案采用紫外线消毒法。
2.4.2 工艺流程如下

2.5工艺说明
生活废水经过格栅处理去除大部分悬浮物；然后进入一体化地埋式设备隔油调节池，污水在隔油池中被去除大部分漂浮于水面的油脂后，在调节池内调节水量、调匀水质，然后经提升泵提升至水解酸化池，水解酸化池内挂有生化填料，通过吸附在填料上的兼氧细菌的吸附水解作用，降解污水中有机污染物，提高污水的生化可降解性，然后再进入接触氧化池，在罗茨鼓风机曝气状态下，池内微生物通过好氧作用将水中污染物质分解消化，将有机物降解为水和二氧化碳，使水质得到净化。接触氧化池出水经过投加混凝剂和絮凝剂并充分搅拌后，在斜管沉淀池中进行泥水分离，沉降下来的污泥一部分由污泥泵回流至水解调节池和接触氧化池，剩余污泥排入污泥浓缩池，用污泥泵打入污泥干化池进行干化脱水，清液回流至调节池，污泥经消毒后外运处理。沉淀池出水经过二级过滤池过滤后，进行消毒处理，达标回用。
2.6设计参数及设备
2.6.1格栅 一座
结构：设置在排水渠中，分粗细两道，前为粗格栅，后为固定细格栅，格栅的安装角度为60°，两格栅的宽度都为500mm，粗格栅栅条间距为20mm，细格栅栅条间距为12mm。人工捞渣。
配置：粗细格栅 各1道
2.6.2 隔油调节池 一座
结构：地埋式钢混结构
规格：1.5m×2.5m×3.0m
停留时间：4h
配置：废水提升泵 2m3/h,12m,0.75 kW 2台（1用1备）
2.6.3 兼氧池 一座
结构：地埋式钢混结构
规格：1.0m×1.5m×3.0m
停留时间：1.5h
配置：曝气搅拌系统 1套
混合液回流系统 （回流比100-300%）
2.6.4 1、2级接触氧化池 一座
结构：地埋式钢混结构
规格：1.0m×1.5m×3.0m
1.0m×2.0m×3.0m
停留时间：5h
配置：曝气系统 1套
曝气风机 0.75kw 1.20m3/min
2.6.5 斜管沉淀池 一座
结构：地埋式钢混结构
规格：1m×1.5m×3.0m
停留时间：2h
配置：排泥系统 1套 PAM、PAC加药系统 1套
2.6.6 过滤池 一座
结构：地埋式钢混结构
规格：1m×1m×3.0m
配置：2-3#石英砂过滤系统 1套
2.6.7 消毒，脱氯池 一座
结构：地埋式钢混结构
规格：1m×1m×3.0m
2.6.8 操作控制间
规格：4.0m×3.0m 砖混结构
2.6.9 搅拌系统
本设计的废水处理反应送需要的搅拌均采用鼓风搅拌，包括：各混凝反应槽、以及药剂配置槽，由于鼓风机具有一定压力，鼓风管道会有一定温度，因此水面以上鼓风管道采用镀锌钢管，以利散热并防止热变形，水下鼓风管道采用PVC管，利于防腐。
2.7、高程设计和总图布置
2.7.1高程布置原则：污水经一次提升后以重力流至各后续处理构筑物，尽量减少提升高度节约能源。
2.7.2水处理构筑物的水位确定：根据水头损失计算，依次推算改造工程各处理构筑物的水位标高。
2.7.3总图布置：考虑各管道维修方便，设备管理方便，考虑污泥运输的方便，布置各构筑物，考虑把产生噪声的设备放置在构筑物中间进行隔离。
2.8土建设计
2.8.1设计依据
1、遵循的主要设计规范、设计依据：
（1）《建筑地基基础设计规范》（GB17-89）；
（2）《砌体结构设计规范》（GBJ3-88）；
（3）《砖结构设计规范》（GB10-89）；
根据废水处理的工艺要求，所建构筑物和辅助生产建筑物分废水处理构筑物和辅助生产建筑物部分。
2.8.2结构设计
1 工程概况
1)本工程室内地坪标高±0.000相当于黄海高程1000米。
2)本工程建筑结构的安全等级为二级，耐火等级为二级。
3)本工程为砖混结构的地下水池建筑，本工程设计使用年限为50年，本工程设计基础等级为丙级。
4)本工程为环境类别，上部结构为一类，基础为二类。
5)本工程砌体施工质量控制等级B级。
2 建筑抗震：本建筑抗震设防烈度为6度（0.05g），建筑抗震设防类别为丙类建筑，抗震设防分组为第一组，建筑场地类别为Ⅳ类，框架抗震等级四级。
3 设计依据
《建筑结构可拿度设计统一标准》（GB50068-2001）
《建筑抗震设防分类标准》（GB50223-95）
《建筑抗震设计规范》（GB50011-2001）
《建筑结构荷载规范》（GB50009-2001）
《混凝土结构设计规范》（GB50010-2002）
《建筑地基基础设计规范》（GB50007-2002）
《砌体结构设计规范》（GB5003-2001）
《建筑桩基技术规范》（JGJ 94-94）
4 荷载
1） 基本风压0.45KN/m2，地面粗糙度B类。
2）基本雪压0.4KN/ m2。
3）材料
（1）混凝土：垫层为C10，其余为C30。混凝土抗渗等级为S8。
（2）砌体：
±0.000以下砌体为MU15机制标准黏土实心砖，M10水泥砂浆。
±0.000以上砌体为MU10非承重孔心砖，孔洞率超过35%，M5混合砂浆。
5 地基与基础
1）本工程基础采用毛石混凝土整板基础。
2）本工程地耐力无资料报告。
2.9 自控设计
2.9.1电气与自控
污水处理站电源电压为380V和220V；操作室设电控柜一台。
污水处理的控制方式充分自动控制技术，实现操作人员管理，生产过程管理，设备管理和安全管理的有机统一，优化控制方式，节约能源，减轻操作人员的劳动强度，提高生产率。机械设备尽量配套供应就地控制箱，对动力设备的控制分为自动与手动两种方式。
污水处理厂生产运转环境较潮湿，所有电气设施配备及其布置将根据环境按有关规定要求实施。电动机（主要为水泵和鼓风机）控制方式可根据工艺要求采用集中控制和就地控制相接合的控制方式。
照明配电设施选配，将根据国家工业企业照明设计规范标准进行，并考虑污水处理厂设有多个露天水池的特点，对厂区照明加设水池监察照明。接地系用变压器中性点直接接地的低压电气系统。接地采用TN－C－S系统。
2.9.2用电负荷
序号
名称
规格型号
数量
厂家
1
废水提升泵
2m3/h,12m,0.75kW
2台（一备一用）

2
加药泵
0.5 m3/h,12m,0.37 kW
6台（三备三用）

3
污泥回流泵
5m3/h,12m,0.75kW
2台

5
罗茨鼓风机
1.2m3/min,49KPa,1.5Kw
2台（一备一用）

6
自控设备
非标
1套

2.9.3装机容量 ：废水处理站的动力负荷主要有废水泵类、鼓风机、污泥脱水机、二氧化氯发生器等；总功率为8.22KW，常运行功率4.11KW。
2.9.4继电保护 ：变压器及高压进线回路，三相定时限过流保护及电流速断保护，过负荷保护；过电流保护；电流速断保护。
2.10运行费用估算
2.10.1电费F1
设备全部运行总功率为：8.22KW，常运行功率4.11KW,电费按照0.50元/度计算。每处理1吨废水的电费为4.11×0.50÷5=0.41元/吨水。
2.10.2药剂费F2
每处理一吨废水用PAC 20g,按照当前市场价格2.0元/kg计算；用PAM 5.0g，按照当前市场价格20元/kg计算，消毒消毒每处理1吨废水的电费为:0.10元/吨水
2.10.3人工费F3
人工费可让清洁工兼职，节省费用。
2.10.4废水处理工程运行费用
综合以上可知：本废水处理系统运行费用F为：
F=F1+F2+F3=0.41+0.10+0=0.51元/吨水
以上废水处理费用根据理论计算及工程经验估算的药剂投加量，仅供参考，实际费用与废水浓度、药剂有效成分、价格有直接关系，具体投药量各厂会有所适当波动，由调试决定。
2.11废水处理工程投资估算
序号
名称及规格型号
单位
单价(元)
金额(元)
备注
设备及材料部分
1
格栅
2道
800
1600

废水收集管及施工
2km
50
100000

2
废水提升泵QW40
2台
3600
7200

3
废水提升管网Dn50-25mm
1批
3000
3000

4
转子流量计LZS-25-32
3套
700
2100

5
浮液位计SMK-3或同性能产品
2套
500
1000

6
污泥回流泵 QW40
2台
3800
7600

7
混合液回流系统
1套
6900
6900

8
污泥回流管网DN32
1批
4000
4000

9
风机 3L-40
2台
10000
20000

10
加药磁力泵14CQ-5
4套
3600
14400

11
PAC,PAM加药系统
2座
3500
7000

12
油漆及配件
1批
8000
8000

13
电控系统
1台
18000
18000

14
组合填料及支架
8立方
1600
12400

15
斜管及支架
1套
9800
9800

16
过滤填料及支架
1套
12000
12000

17
配药清水系统
1套
6000
6000

18
一体化污水处理设备
1套
330000
330000

19
污水处理站及设备房土建
1台
34800
34800

20
煤泥水处理系统
1套
1800000
1800000

21
事故水池及泵站建设
1套
400000
400000

22
监测及验收费用

20000

T
设备材料总价
2825800

投资总额：贰佰捌拾贰万伍仟捌佰元整
3大气污染治理设计
3.1工程分析
  粉尘是影响选矿厂高效安全洁净生产的主要因素之一，它不仅污染环境，对原料本身也是一种损耗，对周围居民及工人的健康极为有害，同时也会加快设备的磨损，并使产品质量下降，当某种粉尘颗粒达到一定浓度时还会引起爆炸。洗煤厂的粉尘从组成来看主要是由煤粉和其它粉状物组成,物料特性属于粘性材料,从存在状态上看可分为干粉尘和湿粉尘,干粉尘一旦破裂后又会造成二次污染。洗煤厂胶带转运点处产生大量煤尘。由于无法对落下的煤尘进行清扫,煤尘二次飞扬严重,从洗煤的具体加工工序说,以搬运、筛分及其清理等产生粉尘最多。造成系统污染严重的原因有：来煤含水量低（当煤的含水量低于6%时,煤尘飞扬严重）；产尘点没有通风除尘设备,粉尘不能得到有效控制；转载点、栈桥地面和一些卫生死角落煤堆积，产生二次粉尘飞扬；胶带机运行不正常(跑偏、密闭不严)造成胶带落煤严重。从以上分析可以看出，产生煤尘的关键是各转运点落煤产生的大量扬尘，其次是筛子本体粉尘外溢及转运点、栈桥地面和一些卫生死角的煤产生二次粉尘飞扬。
3.2 抑制粉尘方法介绍
针对洗煤厂粉尘的特性一般采用的抑制粉尘扩散的方法有： (1)密闭控制：将产尘点用密封罩封住。可分为：局部密封、整体密封和密闭小室几种。
(2)消除高度势能差：搬运设备的料斗、防护罩、溜槽等因粉料落差所产生的高度势能差，是产生粉尘外溢飞扬的主要原因，应尽量减少落差，减少溜槽滑槽的倾角,有些密闭室最好造成负压,这样才有利于粉尘的收集。
(3) 排风系统：最常见的去除室内粉尘的方法，其主要目的不是除尘,而是排除室内废气。根据煤流系统粉尘产生的原因,可以分别制定控制尘源的对策：当外运来煤水分低于6%时,在胶带转运点处设置喷雾装置,控制水量加湿外来煤,可极大地降低筛分车间!转载点的煤尘污染；当转载点特别是输煤地下建筑通风不良时,应采用离心风机,强制通风,加强排尘风速、风量；当胶带运转抛煤产尘时,采用布袋除尘器负压排风控制尘源。
3.3 工艺设计
该洗煤厂的生产粉尘主要来自于原煤堆场、原煤输送、分级与破碎工序产生。生产粉尘可以通过密封及定点喷水抑制。由于产区道路属于敞开空间，相对面积较大，车辆进出时的随机性很大，密闭的可行性较低，人工喷水的工作量较大，且效果不大。因此为降低厂区道路粉尘对环境的影响和保障工作人员的健康，对厂区道路实行PLC控制-红外和温度感应的自动喷雾系统，以降低粉尘对环境和人员的影响。PLC控制-红外和温度（时间）感应喷雾系统的主要原理为在厂区主要干道和产尘点布置环状的给水管线和水幕喷头，当环境温度（根据调试决定）达到一定的当量值之后，温度（时间）感应器驱动PLC中央控制系统启动水幕喷头对厂区道路进行水幕喷淋，增加道路的湿度，控制粉尘的产生，其次在车辆通行容易产生粉尘的地方设置红外线感应器，当有车辆通行时红外感应器驱动PLC中央控制系统启动水幕喷头对扬尘点进行水幕喷淋，控制粉尘的产生。
3.4 PLC控制-红外和温度（时间）感应喷雾系统设计参数
3.4.1 清水池
结构：地埋式砖混结构
规格：4.0m×4.0m×3.0m
配置：高压清水泵 3m3/h,12m,0.75 kW 2台（1用1备）
3.4.2 PLC、红外中央控制系统
规格：1500mm×1200mm
配置：SL-6000C变频控制器
3.4.3 精密过滤器
规格：ф1500mm×800mm
滤值：100目
3.4.4 水幕喷头
规格：Dn25
材质：铜
3.4.5 管网系统
规格：Dn50-25
材质：铝塑

3.5粉尘防治工程投资估算
序号
名称及规格型号
单位
单价(元)
金额(元)
备注
设备及材料部分
1
高压泵
2台
8200
16400

2
清水池

40000
40000

3
PLC控制系统
2台
79000
158000

4
管网Dn50-25mm
1批
15000
15000

5
流量计
2套
1400
2800

6
电磁开关
10套
2500
25000

7
电控系统
1台
9800
9800

8
红外感应器
30套
4500
135000

9
温度感应器
30批
4000
120000

10
水幕喷头
30套
500
15000

11
立柱
4套
3600
14800

12
线网
1套
5000
5000

13
配件辅材
1批
10000
10000

14
支架
1台
18000
18000

15
精密过滤器
1台
16000
16000

16
原煤、精煤、中煤密闭仓
1套
1000000
1000000

17
运输机防尘
1套
320000
320000

18
矸石场防尘
1套
160000
160000

19
监测及验收费用

30000

T
设备材料总价
2110800

投资总额：贰佰壹拾壹万零捌佰元整

4 噪声污染治理设计
4.1工程分析
本项目的高噪声设备主要有原煤破碎机、分级筛、旋流器、脱水机、浮选机、胶带输送机等，要达到预防和控制ⅱ级以上噪声性耳聋的目标，应采取两级预防措施。一级预防主要是改进工艺，改造机械结构，提高精密度。对室内噪声，可采用多孔吸声材料（玻璃纤维、矿渣棉、毛毡等），使用得当可降低噪声5分贝～10分贝。装置中心控制室采用双层隔音玻璃隔声，加大压缩机机座重量，对机泵、电机等设备设计消声罩。另外，用橡胶等软质材料制成垫片或利用弹簧部件垫在设备下面以减振，也能收到降低噪声效果。同时针对车间生产防护也要推广实用舒适的新型个人防护用品，如：耳塞、耳罩、防噪声头盔，实行噪声作业与非噪声作业轮换制度。 二级预防就是对接触噪声的作业工人定期进行听力检查，《职工安全卫生管理制度》规定：接触90分贝～100分贝噪声的工人每2年进行一次听力检查，接触大于100分贝噪声的工人1年检查一次。 此外，职工还应加强自我保护意识。
4.2标准及重点
　　 根据《工业企业设计卫生标准》(GBZ1—2010)规定：作业地点噪声声级卫生限值根据日接触噪声时间不同，卫生限值标准也不同。例：操作工属日接触噪声时间8小时范畴，卫生标准限值为85dB(A)。
 噪声治理目标是有效降低室内噪声强度，达到国家有关标准，减少车间噪声对厂区环境的影响，改善矿区办公环境；噪声控制措施以不妨碍生产设备操作、观察、检修、并满足通风散热为原则，既要开启灵活、施工方便，又要有明显的降噪效果。
4.3技术方案
根据噪声产生源，一般可以通过隔振、吸声、消声及隔声等措施，使机组对环境噪声影响降至规定的标准以下。
1、隔振：
将振动源与环境通过隔振措施，使设备产生的激振力被减振装置所隔绝，使固体声得到有效抑制。
2、吸声：
声波在传播过程中，遇到各种材料时，会发生一部分声能被反射，一部分声能被吸收现象。通过对声能的吸收，降低机房内的混响声，从而达到整体降低噪声的效果。
发电机组的噪声级一般在90～130dB(A)，安装于四面光滑的机房内，机房内的噪声级可达到100~140dB(A)，因此，在机房的四周墙体及天花做吸声体，吸收部分声能，减少由于声波反射产生的混响声。
3、消声：
在声波入射到多孔材料时，即可激起小孔或纤维的空气运动，紧孔壁或纤维表面的空气，因孔壁的影响，产生粘滞作用，使声波与多孔材料产生摩擦使声能转化热能，从而得到衰减。机房作为一个相对密闭的环境，进排风口作阻尼消声器，降低噪声的外泄。消声器的消声量可达25 dB(A)/m。
4、隔声：
声波在空气中传播过程中，因扩散与障碍物的阻挡作用，声能影响局限于声源附近，从而起到阻隔噪声源的作用，如隔声门、隔声窗等。
4.3.1车间噪声治理思路
1从声源上控制噪声
　  从声源上控制噪声是降低噪声最有效方法。通过声源控制，可直接降低设备本体直达声，从而可简化传播途径上的控制措施。主要采取以下几点控制措施：
a．检查设备运行情况，排除设备故障及其养护不当的原因。
　  b．对安全防护罩，尤其是对有隔声要求的防护设施，必须保持密闭，尽可能减少缝隙孔洞，以致影响隔声性能；
　  c．对原有防护罩内脱落的吸声材料，重新粘贴新的吸声材料，恢复其吸、隔声性能；
　　 d．对设备铁皮外壁内侧，涂刷阻尼材料，提高其隔声性能。
　　 e．对噪声异常的设备，进行重点整治。不但要对其隔声防护罩进行整改外，对其传动等其它部位也应进行深入解析，以消除和减少声源的发声量。
2从噪声传播途径上降低噪声
  　 a．对各真空管、风送管，采取包扎隔声或安装消声器，以降低空气动力性噪声；
  　 b．提高吸声系数，增加吸声量，减少混响声是噪声控制重要手段。常用技术措施：安装吸声吊平顶；墙面贴装吸声材料；悬挂吸声体等。
  　 c．隔声技术，用各种反射声波性能好的材料隔断声波向外传递的路径，主要有隔声材料、隔声罩、隔声室、隔声屏、隔音门、隔音窗等。
4.3.2技术措施
根据现场勘查，结合设备实际情况可采取以下方式依次进行选择处理。在进行设备降噪处理时，先检测出处理前的噪音数据，处理后再检测噪音数据。在按前面常规噪声源处理方法达标的情况下，可省去吸引吊顶和吸音墙面的做法。
1立式设备
立式设备为电机带动连接杆搅拌装置，上部为电机及变速箱、下部为半封闭连接杆，故不宜采取按本体包裹吸音材质的方式进行隔音处理。结合本机特点，采取外部围绕吸音隔板的方式进行处理，便于设备检修和维护，利用角钢焊接活动吸音框架粘贴吸音材料固定于设备上。
如图所示：

2卧式设备
已设置安全防护罩，可采取对原有防护罩内粘贴吸声材料的方法进行处理。
3筒体管道
采取筒体外部包裹吸音材料的方法进行处理。
如图所示：

4吸音天花板设置
采取吸音材料吊顶的做法进行处理。
如图所示：

5吸音墙面设置
采取吸音材料墙面的做法进行处理。
如图所示：

4.3.3、作业安全措施和要求
1所有参加施工人员都应严格遵守《安规》规定。
2施工中主要危险点及控制措施
3钢结构构件伤人
控制措施：隔音施工时，要精力集中，并注意和钢结构构件保持适当距离，施工时要戴眼镜、手套且仔细轻按隔音材料。
4电动工具多易触电
控制措施：电动工具必须经专业部门检验合格，完好无损，有可靠接地，操作时施工人员应戴绝缘手套、穿绝缘鞋。
5使用电钻、切割机、磨光机时铁屑伤人
控制措施：电钻、切割机、磨光机操作人员必须戴防护眼镜，磨削方向不得对人。
6施工队伍多，脚手架零乱
控制措施：脚手架搭拆严格按作业指导书及工艺标准搭拆且经验收合格。各队相互连接的架子，拆除时必须经工区查看许可后进行。每天施工前，各队首先检查所用脚手架的稳定性、牢固性。
7高空坠落及落物
控制措施：搭设可靠的脚手架；班前讲话针对性强；不宜高空作业的人员严禁高空作业；传递物品严禁抛掷，小型工具应系保险绳；切割物件应在安全可靠处进行。
8隔音材料对人体的损害
控制措施：工作人员将衣裤的袖口扎紧，且戴防尘口罩或者加厚面口罩。戴防护眼镜。
9隔音材料着火
控制措施：隔音材料堆放区域要配备足够数量的灭火器或灭火用水，防止火灾发生或伤害。
4.4粉尘防治工程投资估算
序号
名称
规格型号
单位
数量
单价(元)
金额(元)
1
新砌12墙体
砖砌
项
1
146800.00
146800.00
2
防火隔音门
1.9×2.0米
个
10
32500.00
32500.00
3
墙体吸音

m2
3500
145.00
507500.00
4
二次消声器
Ф635
套
10
3600.00
36000.00
5
进风百叶窗
铝合金
m2
16
270.00
4320.00
6
进风消声箱

套
10
800.00
8000.00
7
排风轴流风机
轴流风机
台
10
1300.00
13000.00
8
排风百叶窗
铝合金
m2
36
270.00
9720.00
9
排风消声箱

套
1
26400.00
26400.00
10
扩风口
钢结构
个
1
12000.00
12000.00
11
喷淋一体化设备

套
1
140000.00
140000.00
12
水泵

台
1
2500.00
2500.00
13
喷淋管道及电动阀

批
10
9000.00
9000.00
14
排气管道
DN200
m
2000
180.00
360000.00
15
支架
角铁
批
1
100000.00
100000.00
16
机房照明

项
1
3500.00
3500.00
17
配电箱

项
1
18000.00
18000.00
18
其它五金配件

批
1
56000.00
56000.00
19
小计T

1485280.00
投资总额：壹佰肆拾捌万伍仟贰佰捌拾元整

5 固体废物污染治理设计
5.1工程分析
该洗煤厂的固体废物主要为选矿、洗矿过程中产生的剩余煤矸石、尾煤泥和生活垃圾，固体废弃物在某种意义上成了有害成分存在的终态。存于固体废弃物中的有害物质不易破坏衰减，其危害具有长期性和潜在性，不易被人们发现。煤矸石固体废物的危害主要有以下几个方面：（1）侵占土地：累积量的增加，使占地大量增加。（2）污染土地：长期露天堆放，其中有害成分经过风化、雨淋、地表径流的侵蚀很容易渗入土壤中、不仅会使土壤中的微生物死亡，使之成为无腐解能力的死土，而且这些有害成分在土壤中过量积累，还会使土壤盐碱化、毒化。（3）污染水体：一般通过下列几种途径进入水体使水体污染：①随天然降水流入江、河、湖、海，污染地表水；②有害物质随水渗入土壤，进入地下水，使地下水污染；③较小的颗粒、粉尘随风散扬，落入地面水，使其污染；④直接排入江、河、湖、海，使之造成更大的污染。（4）污染大气：①在适宜的温度下，由废弃物本身的蒸发、升华及发生化学反应而释放出有害气体；②废弃物中的细粒、粉末随风吹扬，加重大气的粉尘污染；③在废弃物运输处理、处置和利用过程中产生有害的气体和粉尘。（5）影响环境卫生：由于没有废渣、垃圾处置场所，固体废弃物被随意倾倒，影响环境卫生，传染各种疾病。
5.2．固体废弃物环境管理的特点
固体废弃物与水污染和大气污染相比，在管理方面有自己的特点，主要表现在以下几个方面。
（1）要作最终处置
许多固体废弃物，特别是废水、废气处理过程所产生的残渣物质，往往最大限度地浓集了多种污染成分。在无法或暂时无法加以综合利用的情况下，为了避免和减少二次污染，必须进行妥善的管理，使其最大限度地与生物圈隔离，这就是安全处置。安全处置主要解决废弃物的最终归宿问题，它是控制固体废弃物污染环境的最后关键环节。
（2）要作妥善的途径管理
安全处置要求合适的水文、地质、气候等条件，要求合理的设计、建造、操作和长期监测。因此，需要将固体废弃物，特别是有害废弃物从不同的产生地加以收集、包装，集中送到中间转运站，集中送到某一场地，预处理后加以处置。从废弃物的产生到处置需要经历多种渠道、许多环
