1、第一章 概 述一、项目概况1、项目名称:逊克县城区廉租住房建设实施方案2、建设单位:逊克县政府3、设计单位:黑河市工程咨询中心4、建设性质:新建(配套建设)5、建设地点:黑河市逊克县6、建设规模:廉租住房1121套,建筑总面积56050m2,其中每套建筑面积按50m2计算。其中2009年在民生小区配套建设250套,总建筑面积为12500m2。7、工程投资:工程总投资为7286.5万元(中央预算内投资补助1681.5万元,地方自筹5605万元)。其中2009年计划投资1625万元(中央预算内投资补助375万元,地方自筹1250万元)。二、编制依据、原则及内容(一)编制依据1、主要设计资料(1)逊

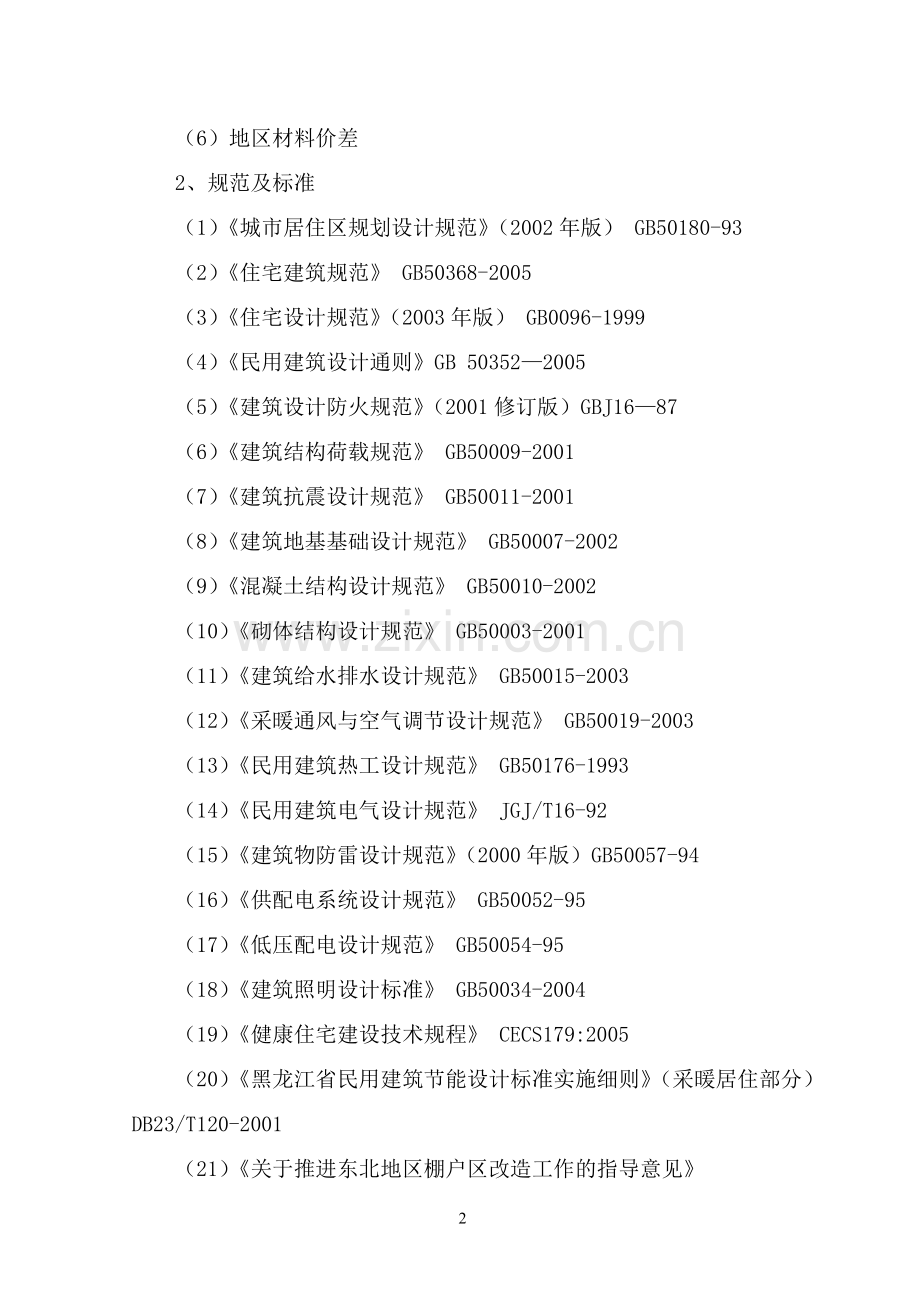

2、克县廉租住房建设实施方案设计委托书(2)逊克县城市总体规划说明书(3)逊克县城市总体规划图(1:10000)(4)逊克县城市地形图(1:10000)(5)逊克县现状住房情况(6)地区材料价差2、规范及标准(1)城市居住区规划设计规范(2002年版) GB50180-93(2)住宅建筑规范 GB50368-2005(3)住宅设计规范(2003年版) GB0096-1999(4)民用建筑设计通则GB 503522005(5)建筑设计防火规范(2001修订版)GBJ1687(6)建筑结构荷载规范 GB50009-2001(7)建筑抗震设计规范 GB50011-2001(8)建筑地基基础设计规范 GB
3、50007-2002(9)混凝土结构设计规范 GB50010-2002(10)砌体结构设计规范 GB50003-2001(11)建筑给水排水设计规范 GB50015-2003(12)采暖通风与空气调节设计规范 GB50019-2003(13)民用建筑热工设计规范 GB50176-1993(14)民用建筑电气设计规范 JGJ/T16-92(15)建筑物防雷设计规范(2000年版)GB50057-94(16)供配电系统设计规范 GB50052-95(17)低压配电设计规范 GB50054-95(18)建筑照明设计标准 GB50034-2004(19)健康住宅建设技术规程 CECS179:2005(
4、20)黑龙江省民用建筑节能设计标准实施细则(采暖居住部分)DB23/T120-2001(21)关于推进东北地区棚户区改造工作的指导意见(22)国务院关于解决城市低收入家庭住房困难的若干意见国发200724号(23)廉租住房保障资金管理办法财综200764号(24)中央预算内投资对中西部财政困难地区新建廉租住房项目的支持办法黑发改投资200852号(二)编制原则1、按照全面建设小康社会和构建社会主义和谐社会的目标要求,建设廉租住房,切实解决城市低收入家庭及住房困难家庭的住房问题。2、合理确定廉租住房需求量,统筹规划,分期分步解决。3、廉租住房项目选址要充分考虑城市低收入住房困难家庭对交通等基础设
5、施条件的要求,合理安排区位布局,方便居民工作生活。4、廉租住房建设要按照城市低收入家庭的基本住房需要,坚持经济、适用的原则,做到在较小的套型内实现基本的使用功能。5、要按照发展节能省地环保型住宅的要求,在经济合理的前提下,积极推广应用先进、成熟、适用、安全的新技术、新工艺、新材料、新设备。(三)编制内容根据设计委托书,本工程为逊克县城区廉租住房建设实施方案,工程内容包括:1、确定廉租住房需求量,分年度进行城市廉租住房建设,建筑主体工程及建筑配套的给排水、采暖、电气等设备工程。2、廉租住房小区配套基础设施建设。三、城市概况(一)地理位置及自然条件1、地理位置逊克县位于黑龙江省北部边疆,小兴安岭中
6、段北麓,黑龙江中游右岸,有142公里的国境线,与俄罗斯阿穆尔州米哈伊洛夫区隔江相望。地处东经12724-12917,北纬4758-4936,东与嘉荫县相邻,南与伊春市、绥棱县、北安市接壤,西与五大连池市、孙吴县相连。2、地形地貌地形由沿江平原、丘陵坡地、漫岗低山三部分组成。定名山峰106座,最高山峰白鹿山海拔795米。山岗自北而南呈阶梯状重重相叠,直连小兴安岭主峰(分水岭)。有大小河流123条,自南向北,纵横交错,蜿蜒流入逊别拉、库尔滨两大河流,穿越全境,最后注入黑龙江。境内山水相间,丛林密草,土质肥沃,物产丰富。3、气候特征地处中高纬度地区,属寒温带大陆性季风气候,冬季漫长而寒冷,夏季短暂而
7、炎热,昼夜温差较大。年日照时数2600小时左右,有效积温1700-2300,年平均气温0.5,年降水量650mm。无霜期:沿江区125天,南部山区95天。适宜农、林、牧、渔业生产和植物生长繁育。4、面积及人口行政区划面积17344平方公里,全县下辖7乡、2镇、90个行政村,境内人口11万人,人口密度5.7人/平方公里,城区人口2.8万人。境内有16个民族,其中鄂伦春、达斡尔、俄罗斯等15个少数民族占总人口的10%。5、土地资源土地总面积2600万亩,其中耕地143万亩(含农场46万亩)尚有可垦荒地40万亩,农业人口人均占有耕地19亩。土壤丰富,土质肥沃,适宜种植小麦、大豆、玉米、谷子、水稻和薯
8、类等。6、林业资源境内林业用地1665万亩,其中县管726万亩,有林面积248万亩,森林覆盖率为40.6%,活立木总蓄积量500万立方米。林业资源的构成基本以天然次生林为主,树种主要以柞、桦、杨等阔叶品种为主,针叶林仅占有林面积的18%。7、牧业资源草原面积449万亩,其中可利用面积337万亩,占草原面积的58%。县管草原面积130万亩,其中可利用面积68万亩,均属山区、半山区草场,适合发展以肉牛、半细毛羊为主、奶牛为辅的畜牧业。8、渔业资源全县有大小河流120余条,水面53万亩,现已开发利用水面5万亩,有鱼类15科57种,主要有鲤科、鲑科(大马哈)、鲟科(大鳇鱼),“三花五罗”等远近闻名的名
9、贵鱼种。9、水能资源逊克县水利资源丰富,库尔滨河、沾河流域可建造14座梯级水电站,总装机可达27万千瓦,发电量6亿千瓦时。现已建成库尔滨、白石、宝山、乌一四座水电站,总装机55300千瓦,年发电15985万千瓦时。目前,国家已同意逊克电网并入国网,接入国网的线路已开始建设。10、矿产资源已发现的49种,已探明的有19种。其中有品质优良的宝山玛瑙矿,全国四大优质矿之一的三岭珍珠岩矿,储量在6000万吨以上的翠宏山铁矿,有储量丰富的红锈沟煤矿,品位高达66.7%的宝山奋斗铁矿,还有大理石、白云石、石灰石、石英砂等20余种非金属矿,以及金、银、铜、钨、钼、铝、锌、锡等10余种金属矿。新近探明的东安和
10、富强两座金矿的品位在全国也是罕见。11、旅游资源逊克县旅游资源非常丰富,主要有:(1)奇克镇东山湖风景区,是钓鱼、划船游览的好去处;(2)奇克镇东山日本侵略军兵营和地下工事,是一处爱国主义教育游览点;(3)境内沾河是亚洲闻名的无污染冷水河流,冷水垂钓和漂流探险获得国内外游客好评;(4)境内有多处火山矿泉,水质清澈,甘甜爽口,很有开发前途。12、动植物资源在丛山密林中有珍贵的马鹿、黑熊、犴、水獭、猞猁、狐狸、貉子、野猪、林蛙、山兔等野生动物。森林资源种类繁多,主要树种有:红松、白松、落叶松、桦树、椴树、杨树、水曲柳、黄菠萝等;林中盛产蕨菜,药用植物有40多种,主要品种有黄芪、五味子、防风、刺五加
11、、仙鹤草、玉竹、冬青等。(二)城市性质及规模1、城市性质根据城市总体规划,逊克县的性质确定为:区域的政治、经济、文化中心,以国际商贸业、出口加工业、旅游业为主的现代化生态型边境口岸城区。2、城市主要职能和特征逊克县城区是全县域的政治、经济、文化中心和区域内的交通枢纽。逊克县是我国面向东北亚尤其是俄罗斯远东沟通欧亚国际大通道上的重要口岸和桥头堡。逊克县是我省北部区域对外开发与国际贸易的窗口。是重要的出口加工及进出口周转基地。逊克县是对俄国际旅游、区域内“八区一线”旅游的特色旅游基地。逊克县是区域内的农副产品尤其是绿色食品的生产加工及出口基地。逊克县是中国北方传统地域文化、民族文化、中西文化相融合
12、的代表,是一个集边境口岸型、依山滨水型和生态园林化于一体的黑龙江省北部特色城区和主要旅游服务基地。3、城区规模逊克县市区现有人口2.8万人,城市建设用地规模11.5平方公里。2020年规划人口5万人,城市用地建设规模21.5平方公里。四、住房现状逊克县按照国家鼓励住房建设的总体要求,以居民实际需求为导向,制定了鼓励发展集资建房和合作建房优惠政策,科学合理调控房屋建设投资,保持了房屋建设良性发展的态势。逊克县现状住房总面积为59.22万平方米,人均住房建筑面积为21.25平方米。现有住房中建筑面积小于60平方米的占45%;建筑面积大于60小于90平方米的占38%;建筑面积大于90平方米的占17%
13、等。现有棚户区3片,总面积18.9万平方米,其中A片区2.7万平方米(位置:文化路南,百合街以东,山湖路北,建设街西。);B片区9.2万平方米(位置:通江街东,交通街西,二中北,广场北路南);C片区7万平方米(一中南,环山沟北,通江街西,建设街东)等。在上述棚户区中居住着城市低收入家庭(人均月收入小于475元)且住房困难家庭(人均住房面积小于13平方米)共计1121户,总人口3363人。在这1121户中,人均月收入小于180元的特困家庭541户;人均月收入大于180元,小于475元的低收入家庭580户等。综合以上数据达到国家标准,需建设的廉租住房总建筑面积56050平方米(按每户住房平均50平
14、方米计),居民户数1121户。2第二章 廉租住房需求分析及工程规模一、廉租住房需求情况分析经调查统计,逊克县市区内城市低收入家庭(人均月收入小于475元)且住房困难家庭(人均住房面积小于13平方米)共计1121户,总人口3363人。综合以上数据达到国家标准,需建设的廉租住房总建筑面积56050平方米(按每户住房平均50平方米计),居民户数1121户。二、工程规模规划建设廉租住房总建筑面积56050m2,解决居住户数1121户,居住人数4484人。现有棚户区3片,总面积18.9万平方米,其中A片区2.7万平方米(位置:文化路南,百合街以东,山湖路北,建设街西。);B片区9.2万平方米(位置:通江
15、街东,交通街西,二中北,广场北路南);C片区7万平方米(一中南,环山沟北,通江街西,建设街东)等。根据上述,逊克城区廉租住房建设总面积56050m2,户数1121户,计划在5年(20082012年)内建成,其中2009年廉租住房占地面积7000平方米,建设面积为12500m2,套数250套,其中每套建筑面积按50m2计算。第三章 项目选址及基础设施情况一、项目选址本方案重点论证2009年度廉租住房选址,对20102012年度廉租住房选址不确定因素过多,本设计只指出方向,具体廉租住房选址按远期年度棚户区改造规划配合建设。本设计依据2009年棚户区改造规划,廉租住房建设位置选在三个区,分别为:民生
16、小区、美好家园、学苑小区。1、民生小区:建设廉租住房配套建设150套,建筑面积7500平方米,占地面积4200平方米,该地点东邻建设街,西邻百合街,南侧为山湖路,北侧为文化路。该位置交通优势明显,周边配套公共设施齐全。2、美好家园:建设廉租住房配套建设50套,建筑面积2500平方米,占地面积1400平方米,该地点东邻文化街,西邻实验小学,南侧为广场南路,北侧为明苑住宅楼。该位置交通便利,周边配套公共设施齐全。3、学苑小区:建设廉租住房配套建设50套,建筑面积2500平方米,占地面积1400平方米,该地点东邻边疆医院,西邻建设街,南侧为广西北一路,北侧为广西北二路。该位置交通便利,周边配套公共设
17、施齐全。二、配套基础设施情况本设计2009年廉租住房分别位于三个地点,根据逊克县城区控详规划及城区改造基础设施工程可研报告,与三个地点廉租住房配套的城市基础设施都比较齐全。1、规划概况逊克县2009年将廉租住房建设位置分别选在民生小区、美好家园、学苑小区。作为2009年度廉租住房建设用地,占地面积共计7000平方米。根据逊克县城区详细规划设计,该区规划的指导思想为:高起点规划、高标准建设、高效能管理,以合理的规划、完善的设施、优美的环境、周到的服务,促进逊克县城区建设的良性发展;合理利用土地资源,统筹规划,解决好整体与局部、近期与远期、需求与供给等各种矛盾,建设一个布局合理,形象优美、生态环境
18、良好的城区。该区规划布局:规划依据整体化和系统化的设计理念,以改善环境基础上合理进行城市空间布局的思想为指导。规划区用地分为居住用地、公建用地、物流用地、特殊用地、仓储用地、公共设施用地、绿地系统用地、道路广场用地和停车场用地。规划道路干道间距200400米,道路红线宽度分别为50m、45m、30m。总规划人口1.8万人。2、道路工程规划区道路系统由二级组成,即主干道和次干道,主干道红线为50和45米,次干道红线为30米,主干道有1条路,即交通街;次干道有3条路。3、给水工程2009年廉租住房区域给水工程规划覆盖率较高,位于交通街将新建1条DN600mm给水管线,位于文化街将新建DN200mm
19、给水管线。该区域由自逊克县净水厂负责供水,水质满足生活饮用水卫生标准(GB5749-2006)。周边给水管道呈环状管网布置,供水安全也可得到保证。4、排水工程规划区排水工程规划确定为分流制的排水体制,在2009年廉租住房区域,交通街、文化街将新建d300mm污水管道和d600mm雨水管道。该区域雨水引入下游管道,排入黑龙江。污水截入污水总截流干管,进入远期污水处理厂。5、热力工程根据城区改造基础设施工程可研报告,逊克县西部城区热源由市区内热电厂集中供热,使用间接供热方式,一级供热管网和二级供热管网通过水水热交换器实现采暖供热,这种供热是安全可靠的,二次管网失水事故不影响一次网,保证热力系统运行
20、稳定。西部城区内共布置4座换热站,本设计2009年廉租住房区域附近有3#、4#和6#换热站,可完全满足廉租住房的供暖。6、电力工程电源由城西变电所引来,采用10KV高压电缆埋地敷设引至西部城区。变电所距离规划区约1.4km。规划区内均采用10KV中压供电。区域内设有10KV开闭所2座,进行电能分配,每座开闭所配出47个回路。本设计2009年廉租住房供电采用箱式变压器,由开闭所引出电源。第四章 实施方案内容一、建筑主体(一)建筑各户型面积标准按每户建筑面积小于50m2。根据户型所占比例进行平面设计,设计以单元为基础,按户型比例组合单体建筑物,以符合居住结构的要求。本次方案单元形式:户型为一梯三户
21、,由户型指标47.62m247.62m247.62m2组成;各种户型户室比例有所不同,以满足当地不同人口结构的需要,除建筑面积40m2以下户型为一居室,其余均为两居室以上户型;较小户型设置起居厅,起居厅可兼餐厅使用;每户至少保证一个服务阳台。住宅进深采用东北地区较经济适宜的尺寸,控制在12m以内,单元组合以行列式为主,这种布置方式可使每户都能获得良好的日照和通风条件,便于布置道路、管网,方便工业化施工。住宅层数以六层为主,层高2.8m,建筑总高度控制在18m,根据住宅规范规定层数不超过6层的多层住宅不需设置电梯。单体建筑物总长度超过50米时,应在单元之间增设变形缝,变形缝处采用双墙,缝宽50m
22、m。外墙采用370厚砖砌体外挂50厚挤塑板保温的复合墙体,内承重墙、单元分隔墙、分户墙均采用240厚砖砌体砌筑,非承重墙采用100厚陶粒空心砌块砌筑。外立面采用外墙防水涂料两遍;室内除厨房、卫生间采用瓷砖墙面外,其余墙面均为白色乳胶漆两遍;所有居室及楼梯间地面及楼面采用水泥砂浆地面,厨房及卫生间采用防水砂浆地面并四周上翻150mm。单元入口为电子保温防盗门,入户门采用乙级防火防盗保温门,户内门均为拼板木门。所有外窗(包括封闭阳台窗)均采用单框三玻塑钢窗。采用砖混结构形式,钢筋混凝土条形基础,楼板均为钢筋混凝土现浇板,所有结构构件设计均满足承载力极限状态、正常使用极限状态及偶然状况(地震、台风等
23、)的要求,使设计符合技术先进、经济合理、安全适用、确保质量的要求。(二)住宅适用性住宅是人们生活学习的重要空间,人们每天在住宅中的时间约占全天时间的三分之二左右,住宅中的舒适度要求比其它场合更高,不但在平面布置时要充分体现“以人为本”的设计理念,在住宅设施布置上,更应深入研究人们的生活习惯,进一步贯彻这一设计理念,努力提高住宅品质。(三)住宅单元平面布局优化单元布局以保证各户通风采光效果;动静、洁污分区清楚,相关的功能空间合理布置,该远则远,该紧凑就紧凑。合理的房间布局与配置,使家居舒适。平面规整,外墙少有凸凹变化,以减少外墙长度及散热面数,降低体型系数,有利于节能,同时也便于建筑结构与建筑构
24、造的处理,方便施工建造。进深尺寸均控制在12m,户均面宽大小适度。砖混结构选择砖材模数以3M为主模数。家庭规模和结构是变化的,生活水平和科学技术也在不断提高,因此住宅具有可改性是客观的需要,也是符合可持续发展的原则,可改性首先应该提供一个大的空间,这样就需要合理的结构体系来保证,在结构体系设计上,尽量利用分户墙作为承重墙,大量采用非承重内隔墙,为实现住宅的可改造及空间可变性提供了必要的条件。做为住宅公共空间的楼梯间,开间2.7m,进深5.1m,开设1.5m宽的普通侧窗解决采光,楼梯段净宽1.2m,平台宽1.2m,踏步尺寸280X155.56,单元入口处局部净高不低于2.0m,为使用者合理组织过
25、往、停留空间,便于楼内邻里交往。(四)住宅套型现代住宅套型的功能划分更为明显,功能分区的明显化,使空间条理清晰,线条明朗,住宅套型在设计上,应能服务于社会各种不同的群体。在住宅套型设计中,每套均设置卧室、起居厅、厨房、卫生间,厨房有流畅的操作流程布置,从洗、切到做,操作面长度均大于2.1m,且净宽均大于1.5m.。每户入口的过渡空间尽量留有出入户时的更衣、换鞋与简单接待功能,以使户内外的活动有一个隔离和过渡,较大户型的客厅内通过室内二次装修可营造出更舒适的过渡空间。在功能空间上,除厨房以外,卧室、起居室等房间形状合理长宽比例均小于2,适宜居住有利于采光均匀和通风顺畅,且利于室内家具布置,提高使
26、用效率,不会有狭长空间使人产生心理压迫感。各套型室内居室、厨房均有自然通风采光,没有视线干扰和采光遮挡,套内交通组织顺畅各居室没有相互穿越现象,厨房均布置在套内近入口处,且餐厨空间紧密相连。尽管各套型使用面积相差较大,但在卫生间设置上使用面积均大于3平米,满足使用者便溺、洗浴、盥洗的功能要求, 这就为使用带来极大方便和提高使用性能。空间尺度:双人卧室使用面积10m2,单人卧室使用面积6 m2,厨房使用面积4 m2,卫生间使用面积3 m2,住宅层高2.8m,室内净高2.65 m2。(五)建筑装饰考虑到棚户区居民承受能力,在建筑室内装饰上力求简洁通用,避免加重百姓生活负担,以及造成不必要的浪费。(
27、六)建筑隔声住宅声环境是指住宅室内外各种与声音有直接或间接影响居民生活质量的环境因素,是反映住宅舒适程度的一个重要方面。住宅声环境性能主要取决于住宅室内外噪声环境影响、住宅隔声质量和防噪措施。所有住宅楼板均为现浇楼板,楼板最小厚度100mm,在未作装饰的情况下以能够达到住宅楼板空气隔声及撞击声隔声的三级标准,在铺复合木地板面层后的计权标准化撞击声压级达到62dB(A),满足规范对住宅楼板撞击声隔声的一级标准要求;分户墙是达到居住私密性,形成户与户之间的重要屏障,采用240厚的砖砌体分户墙隔声量达到3A级(即50dB)。门窗的隔声是一个薄弱环节,户门目前普遍采用钢制三防门,外窗为节能单框三玻中空
28、平开玻璃窗,隔声性可能达到标准。二、建筑设备设施廉租住房小区均为多层住宅,设备间也在小区内集中单独设置,因此住宅内部没有设备噪音。住宅中设有完善的给水、排水和燃气管道系统和相应的设备设施,且设计容量满足国家标准和使用要求。采暖总供回水总立管、公共功能的阀门和总体调节及检修部件设在楼梯间管道井内,电气、电讯干线和公共功能的电气设备剂用于总体调节和检修的部件也设在公共楼梯间内,这些都便于设备设施的检修和管理。(一)给排水设计1设计依据及概况:建筑给水排水设计规范GB50015-2003建筑设计防火规范GB50016-2006。给水水源为市政给水管网,由小区给水系统供给。2给水系统:每栋楼内的生活给
29、水量根据每栋楼内居民数量不同而变化,给水系统采用下行上给式供水方式。3消防给水系统:六层纯单元式住宅不设消防给水系统。底层设商服的住宅楼内设消火栓给水系统,水源由小区消防给水管网供给。楼内干管采用环状供水管网,下行上给式供水方式。4热水系统:各小区居民楼内不考虑热水供应系统,由每户居民根据自身条件安装电热水器或太阳能热水器解决。5排水系统:各住宅楼均设排水系统,每栋楼的排水流量接近给水流量。排出的生活污水进入化粪池,沉淀后排入市政排水管道。(二)暖通设计1设计依据采暖通风与空气调节设计规范(GB50019-2003)建筑设计防火规范(GB50016-2006)民用建筑热工设计规范(GB5017
30、6-1993)民用建筑节能设计标准(采暖居住建筑部分)(JGJ26-95)住宅建筑规范(GB50368-2005)2室内外设计计算参数室外设计参数a.冬季采暖室外计算(干球)温度:-28Cb.冬季通风室外计算(干球)温度:-18Cc.冬季室外平均风速:3.9m/sd.冬季最多风向:We.冬季最大冻土深度:300cm 室内设计计算参数住宅卧室与起居室:1820C 住宅厨房、门厅、走廊:1618C3采暖设计方案采暖热源:采暖热源由换热站提供。对住宅部分无废气、燥声等污染源,没有增加对环境的不利影响。采暖系统形式及管道敷设方式:住宅采暖系统形式采用共用立管的分户独立散热器采暖系统形式,户内采暖系统采
31、用单管水平跨越式或双管水平并联式。系统的共用立管和入户装置均设置在楼梯间管道井内,户内的采暖管道采用埋地敷设。住宅采暖系统的补水、定压问题由换热站或区域锅炉房解决。采暖分户热计量及控制:户用热量计量装置安装在每户供水管上,热量表前安装过滤器。每户供、回水管上设置锁闭阀以起到控制作用。每组散热器设置温控阀。采暖设备、散热器类型、管道材料及保温材料的选择:散热器采用辐射对流铸铁散热器,散热效果好,利于节能;设置在地沟内、管井内的采暖管道采用焊接钢管,采用丝扣或焊接连接,户内的采暖管道采用S3.2级PP-R塑铝稳态管及管件,采用热熔连接,户内的采暖管道采用埋地敷设方式。设置在地沟内及不采暖房间的采暖
32、管道采用离心玻璃棉管壳保温,以减少热能消耗。新建住宅采暖热媒采用95/70C热水,符合卫生要求。(三)电气设计1供电电源根据小区内地用地性质及建筑面积规划建设箱式变电站。住宅电源均引自该处,场区内电缆均采用直埋方式敷设,电缆型号为YJV22-1Kv铠装交联电力电缆,室外电缆埋深0.8米。2负荷统计负荷容量按适当超前的原则,平均每户4.0KW。3供电方案及供电设施每幢住宅的总电源进线断路器,均设有漏电保护功能,防止漏电引起火灾。电气线路的导线规格型号及断路器整定电流应与用电负荷相适应,并应符合安全及防火要求;每套住宅设置电源总开关,总断路器采用可同时断开相线和中性线的双极断路器;住宅套内的电源插
33、座与照明分别设置回路,安装在1.8米及以下的插座均采用安全型插座。4照明系统在照明设计时,应采确各种措施,以适应现代化建筑功能多、灵活多变的发展需求,住宅照明应满足生活需求的实用性,增强舒适感和达到美化环境的效果。根据建筑照明设计标准GB50034-2004表6.1.1规定起居室100lx,卧室75lx,餐厅150lx,厨房100lx,卫生间100lx。灯具的选择视具体房间的功能而定,采用节能型灯具,5安全及防雷接地住宅供电系统采用TN-C-S接地方式,并进行总等电位联结;住宅层高均为六层,按三类防雷设计。防雷接地与交流工作接地、安全保护接地、弱电接地等共用接地装置,接地电阻不大于1欧姆。弱电
34、设备处设专用接地线。6弱电在小区周边的主要街道上均有通讯干线通过。小区交接方式采用交接箱交接。通讯及有线电视线路采用4孔管道直埋敷设方式。在楼前设置手孔井。住宅电话、网络及有线电视等弱电进户均由手孔井引入,电缆进户穿管保护,电缆埋深-0.8米。参照国内城市的规划指标并结合黑河市实际情况,住宅按每户一部设置;有线电视按每户至少一个终端插座。三、小区配套道路设计1小区对外交通在小区与外部联系出入口的设置位置上有利于疏导交通,便于居民出行。每个小区分别设一个机动车道对外出入口,两个以上人员出入口,出入口分散布置在每个小区的不同方向,与城市次干道相通,机动车出入口处视线通畅,无遮挡物。2小区内道路小区
35、内各级道路设置清晰简明短捷顺直,双车道路面宽度不小于6m,宅前路的路面宽度均大于2.5m,尽端式道路在端部设置不小于12m*12m的回车场地,每个住宅单元均有一个出入口可以通达临时机动车。小区内设立与住宅组团人数规模相适宜的露天停车场地,停车率小于总户数的10,并组织了良好的交通流向,人车以绿化分隔相对隔离,人车交叉部分设置路障限制车速、汽车交通单行线等的做法,能满足行人安全、汽车通畅便捷的要求。四、公共服务设施住宅小区中需要设置各类相应的公共服务设施来满足城市居民日常生活中购物、教育、娱乐、健身、游憩、社交等活动的需要。本廉租住房建设实施方案暂不考虑小区内建设营业性公共配套设施。住宅小区周边
36、现有设施基本满足居民日常生活。公共卫生环境的硬件配置,如公共厕所、公共场地的废物箱,对于居住区中垃圾的收运、存放与处理本着无害化、减量化和资源化的要求对环境设施予以配置,为居民创造一个卫生环境清新的居住环境。在居住环境建设中,从居住区微观环境控制入手,消除不利于居民生理和心理健康的因素。居住区不设置商业服务用房、公共餐饮设施,减少居住区内的无污染源,道路选材构造在阳光照射条件下无有害物质的挥发,避免对人体的影响及造成不必要的创伤。创造一个具有健康安全环境和舒适度有保障的居住区。五、廉租房建设保障措施1廉租住房房屋产权属人民政府所有,由城市廉租住房行政主管部门统一维修、管理。2廉租住房建设用地,
37、应当在土地供应计划中优先安排,并在申报年度用地指标时单独列出,采取划拨方式,确保供应。严禁以廉租住房名义取得划拨用地后,以补交土地出让金等方式,变相进行商品房等经营性项目开发建设。3廉租住房建设项目一律免收城市基础设施配套费等各种行政事业性费和政府性基金。廉租住房的建设应严格执行国家规定的各项税收优惠政策。廉租住房项目外,基础设施建设费用,由当地政府负担。4廉租住房套型建筑面积应控制在50平方米以内。廉租住房的规划设计和建设必须按照发展节能省地环保型住宅的要求,严格执行国家有关住房建设的强制性标准,采取竞标方式优选设计方案,做到在较小的套型内实现基本的使用功能。要积极推广应用先进、成熟、适用、
38、安全的新技术、新工艺、新材料、新设备。5合理确定廉租住房保障对象和保障标准。廉租住房保障对象的家庭收入标准和住房困难标准,由城市人民政府按照当地统计部门公布的家庭人均可支配收入和人均住房水平的一定比例,结合城市经济发展水平和住房价格水平确定。廉租住房保障面积标准,由城市人民政府根据当地家庭平均住房水平及财政承受能力等因素统筹研究确定。廉租住房保障对象的家庭收入标准、住房困难标准和保障面积标准实行动态管理,由城市人民政府每年向社会公布一次。6健全廉租住房保障方式。城市廉租住房保障实行货币补贴和实物配租等方式相结合,主要通过发放租赁补贴,增强低收入家庭在市场上承租住房的能力。每平方米租赁补贴标准由
39、城市人民政府根据当地经济发展水平、市场平均租金、保障对象的经济承受能力等因素确定。其中,对符合条件的城市低保家庭,可按当地的廉租住房保障面积标准和市场平均租金给予补贴。7多渠道增加廉租住房房源。要采取政府新建、收购、改建以及鼓励社会捐赠等方式增加廉租住房供应。小户型租赁住房短缺和住房租金较高的地方,城市人民政府要加大廉租住房建设力度。新建廉租住房套型建筑面积控制在50平方米以内,主要在经济适用住房以及普通商品住房小区中配建,并在用地规划和土地出让条件中明确规定建成后由政府收回或回购;也可以考虑相对集中建设。积极发展住房租赁市场,鼓励房地产开发企业开发建设中小户型住房面向社会出租。8确保廉租住房
40、保障资金来源。地方各级人民政府要根据廉租住房工作的年度计划,切实落实廉租住房保障资金:一是地方财政要将廉租住房保障资金纳入年度预算安排。二是住房公积金增值收益在提取贷款风险准备金和管理费用之后全部用于廉租住房建设。三是土地出让净收益用于廉租住房保障资金的比例不得低于10%,各地还可根据实际情况进一步适当提高比例。四是廉租住房租金收入实行收支两条线管理,专项用于廉租住房的维护和管理9健全低收入住房困难家庭住房档案,制订解决城市低收入家庭住房困难的工作目标、发展规划和年度计划,纳入当地经济社会发展规划和住房建设规划,并向社会公布。要按照解决城市低收入家庭住房困难的年度计划,确保廉租住房保障的各项资
41、金落实到位;确保廉租住房、经济适用住房建设用地落实到位,并合理确定区位布局。要规范廉租住房保障和经济适用住房供应的管理,建立健全申请、审核和公示办法,并向社会公布;要严格做好申请人家庭收入、住房状况的调查审核,完善轮候制度,特别是强化廉租住房的年度复核工作,健全退出机制。要严肃纪律,坚决查处弄虚作假等违纪违规行为和有关责任人员,确保各项政策得以公开、公平、公正实施。10解决城市低收入家庭住房困难是城市人民政府的重要责任。城市人民政府要把解决城市低收入家庭住房困难摆上重要议事日程,加强领导,落实相应的管理工作机构和具体实施机构,切实抓好各项工作;要接受人民群众的监督,每年在向人民代表大会所作的政
42、府工作报告中报告解决城市低收入家庭住房困难年度计划的完成情况。第五章 建筑节能、安全及住宅耐久性一、建筑节能我国在2004年中央经济工作会议上提出,要大力发展节能省地形住宅,制定并强制执行更严格的节能、节地、节水、节材标准。通过住宅的建造使用过程中的“四节”的性能来反映住宅的经济性能。(一)建筑节能建筑节能是世界发展的潮流和趋势,是建筑业技术进步的重要标志,也是建筑业实施可持续发展战略的一个关键环节,对于缓解我国人口资源匮乏、减轻大气污染,改善建筑热环境起着举足轻重的作用。本次廉租住房建设首先保证了单体建筑良好的朝向,单元住宅水平行列式布置,使建筑体型系数均控制在0.3以下,这些是建筑物节能的
43、首要条件。建筑外墙采用370厚砖砌体外挂50厚挤塑板的复合保温节能墙体,传热系数0.409W/ m2K,门窗传热系数2.5W/ m2K,阳台门下部芯板传热系数1.35W/ m2K,地面传热系数0.30W/ m2K,以上综合指标使建筑节能达到50以上,建筑物耗热量指标传热系数21.6W/ m2,符合国家及黑龙江省建筑节能标准实施细则中对黑河市的要求。住宅采暖系统形式采用共用立管的分户独立散热器采暖系统形式,系统的共用立管和入户装置均设置在楼梯间管道井内,户内的采暖管道采用埋地敷设。户用热量计量装置安装在每户供水管上,热量表前安装过滤器。每组散热器设置温控阀。楼梯间单独采暖,设置在不采暖房间内、地
44、沟内的管道均作保温,保温材料选用离心玻璃棉管壳保温,以减少热能消耗。散热器采用辐射对流铸铁散热器,散热效果好,利于节能。照明系统中采用高效节能的照明产品(光源、灯具及附件),在公共楼梯间内设置声控节能控制型开关。(二)建筑节水水资源的紧缺已经影响到人们的生活,人类生活中消耗的水资源在水资源消耗总量占着很大的比重。目前看来,在廉租住房建设中,一般很少强调雨水和生活污水的利用,主观上加强雨水的利用和生活污水的重复利用可以有效地节约水资源。在住宅小区规划建设中,可考虑设计独立的雨水收集系统,收集的雨水可以用于绿化灌溉;硬铺装场地选用快速渗水型人行路面铺设材料,使一部分雨水作到快速渗透,缓慢蒸发,以提
45、高小环境空气湿度,改善小环境条件。小区各建筑内卫生器具均采用节水型卫生器具。(三)建筑节地我国土地资源十分紧张,本方案确定了合理的容积率。在东北地区较合理的住宅进深尺寸为11m13m,廉租住房建设住宅户型均以12m为标准设计,以达到较好的土地利用效果,各户型的使用面积系数平均值达到0.758。墙体材料的改革也是节地的一种表现形式,在本设计中大量的非承重墙均采用新型墙体材料,陶粒混凝土空心砌块,它具有较好的节能、节土、利废、保护环境等优点。在基本建设实施的过程中,应逐步用新型的墙体材料取代实心粘土砖。在科技发展日新月异的时代,建筑业中的新设备、新工艺、新材料不断涌现,在配套设施的选用上积极推广有
46、四新技术的设备,如箱式变压器,及美观,占地又小,节地作用十分明显。对许多对日照要求不高的公建置于地下是节地的重要措施之一,充分利用地下空间,即满足城市建设对人防设施的要求,又可将部分公建如设备用房、环卫等设施置于地下,这些均可作为今后改造实施过程中的储备用地,使土地资源更充分的被利用。(四)建筑节材节约材料是建筑可持续发展的需要,也是提高住宅经济性能的途径,在建筑材料的使用上积极选用可再生材料、减少对自然资源过度依赖和消耗。可再生材料系指钢材、木材、竹材、建筑垃圾、工业废渣等材料。建筑设计施工中优先选用高强高性能混凝土、高效钢筋、预应力混凝土、粗直径钢筋连接、新型模板与脚手架、地基基础、钢结构
47、新技术等等均涉及节材内容。二、住宅安全住宅的安全性关系到居民的生命与财产安全,关系到居民的身体健康,因此是住宅最为重要和根本性能。它包括建筑结构安全、建筑防火安全及燃气、电气设备安全、日常安全防范措施等。(一)建筑结构安全黑河市区廉租住房建设投资规模很大,居住人口众多,结构安全更是重中之重。黑河市是六度抗震设防区,各部分结构构件设计上均满足建筑抗震设计规范的要求。在基础设计时,首先基础的埋置深度要在冰冻线以下的稳固土层中,在建设实施过程中以有关部门实地勘测后出具的地质勘查报告为依据,并现场考察复核设计实际采用的持力层是否合理、安全,以确定基础形式,对地基变形及稳定计算要满足规范要求,以免再次出现沉陷问题。上部结构为多层砖混结构,按建筑结构荷载规范规定记取各项荷载,按建筑抗震设计规范的规定设置现浇钢筋混凝土圈梁和构造柱等抗震构造措施来提高建筑物的整体刚度,增强抵御抗震害的能力,减少灾害的产生。从结构设计、材料、配合比及施工方面采取综合措施来控制裂缝的产生,减少影响住宅建筑结构长期耐久性的不利因素。(二)建筑防火与疏散
