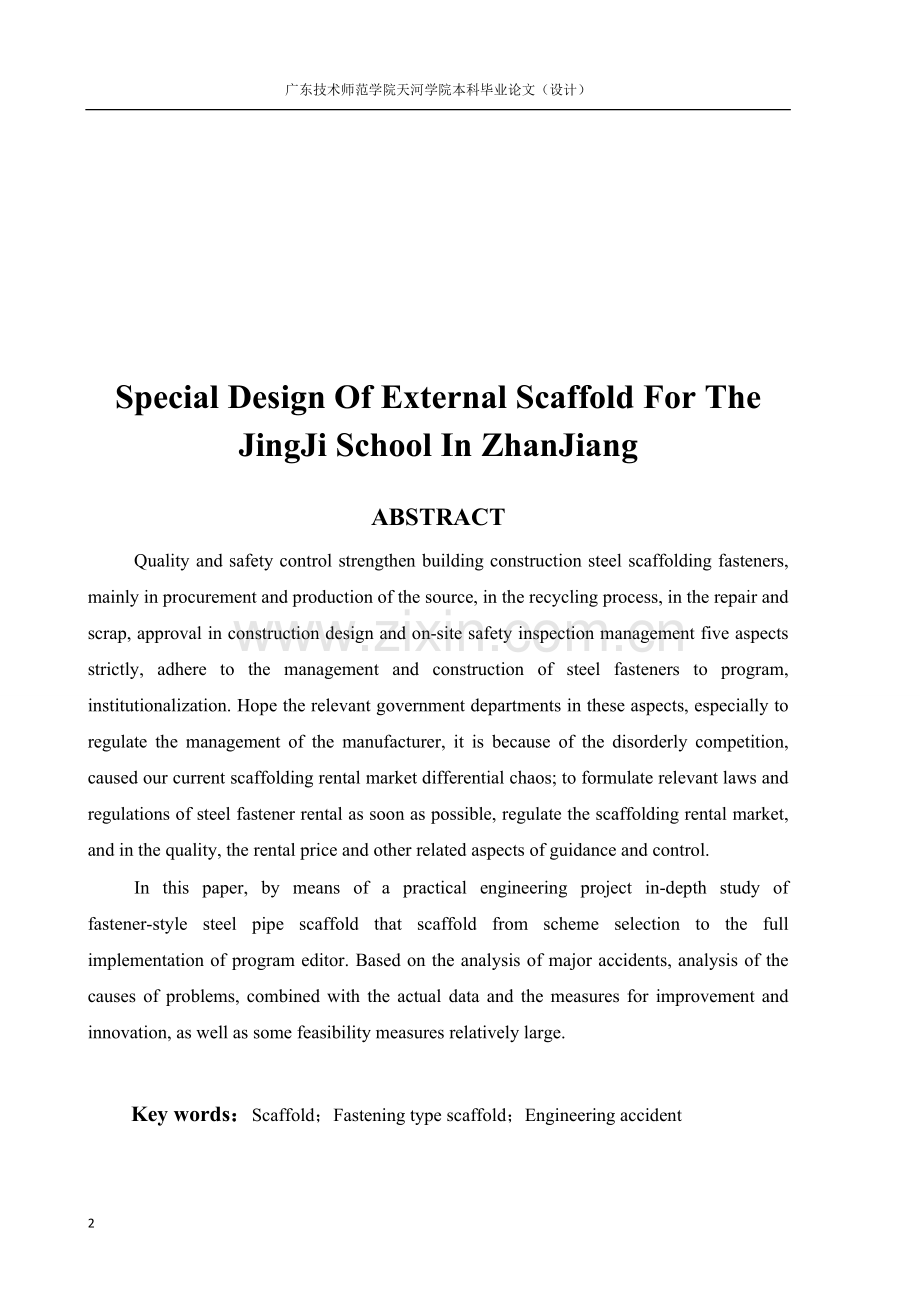

湛江京基学校教学楼脚手架方案完整CAD，三维模型设计图纸请联系本人，参见豆丁备注。湛江京基学校教学楼脚手脚施工方案内容摘要 加强建筑施工现场脚手架钢管扣件的质量安全控制，主要是在采购和生产的源头上、在回收发放过程中、在维修和报废方面、在施工设计方案审批以及现场安全检查管理等五个方面严格把关，坚持对钢管扣件的管理和施工以程序化、制度化进行。希望政府有关部门在这几个方面，尤其是对生产厂家加以规范治理，正是因为其无序的竞争，才造成我国目前脚手架租赁市场的差乱局面；尽快制定出钢管扣件租赁的相关法律法规，规范目前脚手架租赁市场，并在质量、租赁价格和其他相关方面加以引导和控制。本论文借助一个工程实例项目深入探讨扣件式钢管脚手架说明了脚手架从方案选择到方案编辑的全套实施程序。通过对重大工程事故的分析，剖析问题产生的原因，结合资料和实际对这些措施进行改进和创新，以及一些可行性比较大的措施。关键词：脚手架；扣件式脚手架；工程事故Special Design Of External Scaffold For The JingJi School In ZhanJiangABSTRACTQuality and safety control strengthen building construction steel scaffolding fasteners, mainly in procurement and production of the source, in the recycling process, in the repair and scrap, approval in construction design and on-site safety inspection management five aspects strictly, adhere to the management and construction of steel fasteners to program, institutionalization. Hope the relevant government departments in these aspects, especially to regulate the management of the manufacturer, it is because of the disorderly competition, caused our current scaffolding rental market differential chaos; to formulate relevant laws and regulations of steel fastener rental as soon as possible, regulate the scaffolding rental market, and in the quality, the rental price and other related aspects of guidance and control.In this paper, by means of a practical engineering project in-depth study of fastener-style steel pipe scaffold that scaffold from scheme selection to the full implementation of program editor. Based on the analysis of major accidents, analysis of the causes of problems, combined with the actual data and the measures for improvement and innovation, as well as some feasibility measures relatively large.1湛江京基学校教学楼脚手架方案Key words：Scaffold；Fastening type scaffold；Engineering accident1湛江京基学校教学楼脚手架方案目录1编制依据12工程概况23脚手架方案选择54材料要求94.1钢管94.2扣件94.4脚手板104.5安全网104.6连墙件105施工准备115.1脚手架的劳动力安排115.2材料配备115.3机具配备115.4技术准备126搭设流程、施工工艺及构造要求136.1搭设流程136.2脚手架施工工艺166.3构造要求167脚手架拆除方案237.1拆除前准备工作237.2拆除卸料要求237.3拆除方案238文明施工259脚手架安全防护要求269.1脚手架上发生高处坠落事故的主要原因分析269.2脚手架安全保护措施279.3脚手架搭设作业的安全操作309.4脚手架作业安全教育提纲3110脚手架的验收与保护3510.1脚手架及其地基基础在各个阶段的检查和验收3510.2脚手架检查、验收时应依据的技术文件3510.3脚手架使用中，需定期检查的项目3510.4脚手架搭设的技术要求、允许偏差与检验方法3510.5 安装后的扣件螺栓拧紧扭力矩的检查4011分部工程(分工种)安全技术综合交底4111.1建筑脚手架可靠性和安全要求4111.2衡量脚手架可靠性的基本标准4111.3在确保脚手架可靠性方面的构造措施4111.4确保脚手架可靠性的实用措施4211.5安全管理4212计算书4512.1参数信息4612.2脚手架构配件的力学特性4812.3脚手板计算4912.4横向水平杆（小横杆）计算5112.5纵向水平杆（大横杆）计算5312.6立杆计算5512.7立杆的局部稳定性计算6012.8最大搭设高度及抗滑力计算6212.9连墙件计算6612.10立杆地基承载力计算6712.11剪刀撑与横向斜杆69参考文献71致谢72附录A73731编制依据本毕业设计依据京华小学教学楼施工图纸、毕业设计任务书、开题报告以及施工现场情况、现行国家有关标准规范、房屋设计强制性条文等进行编制。架子搭设按新颁布的脚手架施工技术规程进行搭设，并满足建筑施工安全检查标准实施手册的规定。搭设脚手架的施工单位必须具备相应资质，并经专业监理工程师审核确认后才可上岗。附：计算扣件式钢管落地脚手架的计算依据1. 建筑施工计算手册江正荣著 中国建筑工业出版社2. 建筑施工手册第四版 中国建筑工业出版社3. 钢结构设计规范(GB50017-2012) 中国建筑工业出版社4. 建筑结构荷载规范(GB50009-2012)中国建筑工业出版社5. 建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社6. 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)中国建筑工业出版社7. 建筑地基基础设计规范(GB50007-2011)中国建筑工业出版社8. 建筑施工安全检查标准(JGJ59-2011)中国建筑工业出版社2工程概况2.1工程建设概况（见表2.1）表2.1 工程建设概况序号概况1建设单位湛江市京基房地产开发有限公司2建设地点湛江市赤坎区3工程性质公用建筑4项目名称湛江京基学校教学楼5用途教学楼6开竣工日期7设计单位广州市景森工程设计顾问有限公司2.2 设计概况2.2.1建筑部分（见表2.2）表2.2 建筑部分序号1总用地面积总建筑面积4163.00m214754.40m22层数地上6层。无地下室3层高主体总高首层4.5m 26层3.8m24.950m4屋面构造刚柔两道防水。彩瓦屋面05ZJ001二级防水有隔热层上人屋面（倒置式）5使用功能教学楼6内外墙装饰外墙；贴面砖（马赛克）内墙；乳胶漆墙面7地面地砖防水地面（厨、厕等用水地方）大理石花岗岩地面（其它）8楼面地砖楼面（其它）地砖防水楼面（厨、厕等用水地方）9顶棚石灰砂浆面05ZJ00110踢脚面砖踢脚11散水混凝土散水（宽600）2.2.2结构部分（见表2.3）表2.3 结构部分序号1结构形式多层框架结构2抗震设防情况抗震设防类别乙类结构设计按7度抗震设防框架抗震等级三级地震作用按抗震烈度7度计算3基础形式地基承载力特征值天然条形基础Fak=150KPa4基础设计等级乙级5场地类别二类6砌体结构施工质量控制B级7建筑安全等级二级8设计使用年限50年9耐火等级二级2.3建设地点特征（见表2.4）表2.4 建设地点特征 序号1拟建工程位置湛江市赤坎区3风力主导风向基本风压0.64钢筋接头形式绑扎连接，机械连接，焊接5地面粗糙度C类6混凝土强度等级C25（其它）、C40（基础）7钢筋类别HRB335、HRB400、HPB235注：标高及单位1、 本工程设计标高土0.000相对于绝对标高16.20（黄河高程系统）2、 本工程图纸标高以米（m）为单位，总平面尺寸以米（m）为单位，其它尺寸以毫米（mm）为单位。3脚手架方案选择 力求方案的选择符合安全、适用、经济和美观。下面详细权衡四种常用脚手架的优缺点。四种脚手架的性能特点和适应性如表3.1。表3.1 四种脚手架优劣比较项目木、竹脚手架扣件式钢管脚手架碗扣式钢管脚手架门式钢管脚手架优点1）木脚手杆截面大刚性好；2）木脚手架强度高、重量轻；3）基本上可以就地取材，价格较为便宜。4）有传统的使用习惯和经验。1）杆配件数量少（仅6种：短横杆、长横杆、3种扣件和底座）；2）长杆的长度任意， 3）斜杆和剪刀撑的角度可任意调整；4）可使用任何种类的脚手板或架面铺板，可对接平铺，亦可搭接铺设；5）可根据防（围）护要求任意设置杆件；6）价格较低1）杆件轴心连接、节点构造无偏心；2）定型杆件规格可满足一般构架需要；3）可构造承载里很大的多种截面支撑柱；4）可构造平面为曲线形的脚手架；5）整架承载力提高， 6）具有横杆托撑等配件，可构造横杆受力的支撑架；7）功能多；8）安装速度快 1）门架所在平面的刚度大；2）有两榀门架组成的构架单元是合理的静定结构；3）构配件齐全、组装方便；4）用材较省，约比扣件式钢管脚手架节省10左右；5）杆件轴心受力； 缺点1） 强度低1）扣件容易丢失；2）结点处的杆件为偏心连接，靠抗滑力传递荷载和内力，因而降低了其承载能力；3）扣件节点的连接重量受扣件本身质量和工人操作的影响显著1）横杆为集中尺寸的定型杆，立杆上碗口节点按0.6m间距设置，使构架尺寸受到限制；2）U形连接销易丢；3）价格较贵1）构架尺寸无任何灵活性2）交叉支撑易在铰点处折断；3）定型脚手板较重；4）价格较贵适应性1）构筑各种型式的脚手架、模板和其它支撑架；2）组装井字架3）搭设坡道、工棚、看台及其它临时构筑物；4）作其它两种脚手架的辅助加强杆件1）构筑各种型式的脚手架、模板和其它支撑架；2）组装井字架3）搭设坡道、工棚、看台及其它临时构筑物；4）作其它两种脚手架的辅助加强杆件1）构筑各种型式的脚手架、模板和其它支撑架；2）组装井字架3）搭设坡道、工棚、4）构造强力组合支撑柱；5）构筑承受横向作用力的支撑架1）构造定型脚手架；2）作梁、板构架的支撑架（承受竖向荷载）；3）构造活动工作台选择依据；各类工程施工对脚手架设施的总体要求可以概括以下六个方面。（1）满足施工需要。（2）构架稳定、承载可靠、使用安全。（3）尽量利用自备和可租贷到的脚手架材料解决，减少自制加工件。选择材料时力求做到常见通用、可周转利用，便于保养维修。（4）依工程结构情况解决脚手架设置中的穿墙、支撑和拉结要求。（5）搭设和拆除方便。（6）以合理的设计减少材料和人工的耗用，节省脚手架费用。上述各项要求应结合工程施工情况综合考虑，其中第（1）、（2）项必须确保，其他各项则力求达到较优的选择。综上所述；结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。脚手架搭设采用双排单立杆。脚手架周圈封闭。由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪刀撑等组成。脚手架间距1.05m，立柱纵向间距1.2m；步距1.8m；连墙件采用刚性连接，通过脚手架钢管与预埋件拉结。剪刀撑，由下到上连续。脚手架兼做安全防护，脚手架外围采用竹笆和尼龙密网全封闭。脚手板采用1800900mm竹笆片，并用10-14号镀锌铁丝捆紧，脚手架基层回填土夯实，浇筑1800宽、100厚C10混凝土地面。3.1尺寸选用依据脚手架的结构尺寸主要由架子服务对象、横杆抗弯能力和架子工操作条件所决定。3.2扣件式钢管脚手架的构件及特点扣件式钢管脚手架是木质脚手架金属化的发展结果，以钢管代替杉篙。连接构件主要有三个。 直角构件横立杆连接 旋转构件斜杆连接 对接构件杆件接长扣件式钢管脚手架的搭设方法与木脚手架相同，但其连接点依靠拧紧螺栓之后的摩擦力。影响其承载力的主要因素有二。 立杆长细比 扣件的抗滑力3.3钢管脚手架的优点是不用加工（48mm钢管截成所需长度即可，可任意搭设）也即立杆和大横杆的间距不受限制，具有较大通用性。3.4钢管脚手架的缺点是横、竖、斜杆之间有偏心，对结构有不利影响。其次，是节点处的连接力受螺丝拧紧程度的影响，因而其搭设质量有人为因素。3.5钢管架结构尺寸的确定钢管架结构的几何尺寸除步距按照操作需要确定之外，排据和柱距都按照48mm3. 5mm钢管抗弯能力所确定的。图3.1 扣件式钢管脚手架各杆件位置1外立杆；2内立杆；3横向水平杆；4纵向水平杆；5栏杆；6挡脚板；7直角扣件；8旋转扣件；9连墙件；10横向斜撑；11主立杆；12副立杆；13抛撑；14剪刀撑；15垫板；16纵向扫地杆；17横向扫地杆；4材料要求4.1钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。 钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）中规定的3号普通钢管，其质量应符合GB700-79普通碳素结构钢技术要求中A3钢的要求。钢管表面应平直光滑，不应有裂纹。分层、压痕、划道和硬弯，新用钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。注意：钢管有弯曲变形、压偏损伤、及裂纹、锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg。钢管上严禁打孔。对购进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂桔黄色防锈漆。4.2扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件不得有裂纹、气孔、疏松、砂眼等缺陷，扣件转动灵活，扣件夹紧钢管时开口处最小距离不小于5mm，扣件防止锈蚀；扣件及其附件应符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。注意：如果使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。4.3钢丝绳 钢丝绳选用61917光面钢丝绳，强度极限1850MPa，破断拉力总和134kN。断股、锈蚀严重的钢丝绳不得使用。4.4脚手板采用1800900mm竹笆片，使用10-14号镀锌铁丝捆紧。腐朽的竹笆不得使用。4.5安全网按照所在地区（广东）安全质量监督总站的有关规定，本工程中的安全网采用密目式安全网。安全网的阻燃标准执行国标，及安全网阻燃性能检测为打火机点燃网片12秒，离开火源后，阻燃、续燃不超过4S。安全网应用9MM的麻绳、棕绳、尼龙绳编织而成，每块网应能承受国家规定标准1.6KN的冲击试验。4.6连墙件连墙件为刚性连接，采用钢管材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。5施工准备5.1脚手架的劳动力安排该脚手架工程主要涉及到三个阶段1、搭设 2、维护 3、拆除依据每一个阶段不同的工作内容，劳动力的需求情况也有所不同。因为一般工程主体施工进度要求较快，基本在一周内施工一层结构外脚手架工作量搭设，需投入较多的劳动力，外脚手架将根据现场分栋搭设。外脚手架维护阶段主要是配合外装修单位进行施工，因此需劳动力较少，本工程劳动力需求见下表（表5.1）表5.1 劳动力安排表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除段工种架子工架子工架子工人数1248工作内容外脚手架搭设，悬挂安全网，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物清理外脚手架的日常维护，配合外装修单位做好外脚手架的修改，及时清理外脚手架上的垃圾及杂物拆除外脚手架及悬挑钢梁，将所有材料运至指定堆场，清理外脚手架拆除范围所有的垃圾及杂物5.2材料配备钢管、脚手板、密目安全网、水平挑网、扣件、工字钢、槽钢（临边洞口等防护材料不在内）。5.3机具配备 板手、倒链、钳子、线垂、卷尺等。5.4技术准备（1）技术人员要对脚手架搭设及现场管理人员进行技术、安全交底，未参加交底的人员不得参与搭设作业；脚手架搭设人员须熟悉脚手架的设计内容。（2）对钢管、扣件、脚手板、爬梯、安全网等材料的质量、数量进行清点、检查、验收，确保满足设计要求，不合格的构配件不得使用，材料不齐时不得搭设，不同材质、不同规格的材料、构配件不得在同一脚手架上使用。（3）清除搭设场地的杂物，在高边坡下搭设时，应先检查边坡的稳定情况，对边坡上的危石进行处理，并设专人警戒。（4）根据脚手架的搭设高度、搭设场地地基情况，对脚手架基础进行处理，确认合格后按设计要求放线定位。（5）对参与脚手架搭设和现场管理人员的身体状况要进行确认，凡有不适合从事高处作业的人员不得从事脚手架的搭设和现场施工管理工作。绝对保证施工者的生命安全。6搭设流程、施工工艺及构造要求6.1搭设流程6.1.1落地式钢管脚手架搭设施工工艺落地式脚手架搭设的工艺流程为：场地平整、夯实材料配备定位设置底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆挡脚手板扎防护栏杆扎安全网扣件式钢管搭设的脚手架是施工临时结构，它承受施工过程中各垂直和水平的荷载，因此脚手架必须有足够的承载能力，刚度和稳定性，在施工过程中，不产生失稳、倒塌，并不超过允许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。定距定位：根据构造要求在建筑物四周用尺量出由外立杆离墙的距离，并做好标记。垫板、底座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙杆可靠连接后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。（其余组件的搭设要求参见构造要求）6.1.2安全网选用与施工安全网的质量必须符合GB5725-2009规定，即外形尺寸为1.86m和46m两种，每张网的重量应少于15kg/张大于8kg/张，安全网分平网立网两种。立网的目数应在2000目（100mm100mm）。注意；本工程已选用1.86m绿色2000目（100mm100mm）密目式安全网。1. 安全网的分类平网：安装平面不垂直于水平面，主要是用来接住坠落的人和物的安全网称为平网。 平网要能承受重100kg底面积为2800cm的模拟人形砂包冲击后，网绳、边绳系绳都不断裂（允许筋骨断裂），冲击高度10m最大延伸率不超过1.5m。 旧网重新使用前，按GB5725-2009规定，应全面进行检查，并签发允许使用证明方准使用。立网：安装平面垂直于水平面（相对来说），主要是用来防止人和物坠落的安全网称为立网。 根据GB5725-2009规定，立网边绳、系绳断裂强力不低于300kgf，网绳的断裂强力为150-200kgf，网目的边长不大于10cm。 挂设立网必须拉直、拉紧。 网平面与支撑作业人员的面的边缘处最大的间隙不得超过15cm。2. 安全网的外观检查 网目边长不得大于10cm，边绳、系绳、筋绳的直径不少于网绳的2倍，且应大于7mm。 筋绳必须纵横向设置，相邻两筋绳间距在30至100cm之间，网上的所有绳结成节点必须牢固，筋绳应伸出边绳1.2m，以方便网与网或网与模杆之间的拼接绑扎。（或另外加系绳绑扎）。 旧网应无破损或其他影响使用质量的毛病。3. 安全网的选择 根据使用目的，选择网的类型，根据负载高度选择网的宽度、立网不能代替平网使用，而平网可代替立网使用。 当网宽为3m时，张挂网伸出宽度约2.5m，当网宽4m时张挂后伸出宽度约3m。4. 安全网的安装 安装前必须对网及支杆、横杆、锚固点进行检查，确认无误后方可开始安装。 安全网的内外侧应各绑一根大横杆，内侧在横杆绑在事先予埋好的钢筋环上或在墙（楼板）的内侧在绑一根大横杆与外侧安全网的里大横杆绑在一起，大横杆离墙（楼板）间隙15cm。网外侧大横杆应每隔3m设一支杆，支杆与地面保持45角，支杆落点要牢靠固定，如在楼层无法固定时可设扫地杆，把几根支杆底脚连在一起与柱绑牢。 安全网以系结方便，连接牢固又易解开受力后不会散脱为原则。多张安全网连接使用时，相邻部分应紧靠或重叠。 平网安装时不宜绷的过紧，应外高内地（外侧高出50m）网的负载高度在5m以内时，网伸出建筑物宽度2.5m以上，10m以内时网伸出建筑物宽度最小3m。 在输电线路附近安装时，必须先征得有关部门同意，并采取适当的防触电措施，否则不得安装。 第一道安全网一般张挂在二层楼板面（34m高度），然后每隔68m在挂一道活动安全网（GB5725-2009规定）。多层或高层建筑除在二层设一道固定安全网外，每隔四层应再设一道固定安全。 网与其下方（或地面）物体表面距离不得小于3m。 在张挂安全网时应事先考虑到在临时需进出料位置应留有可收起的活动安全网，当吊料时将网收起，用完时立即恢复原状。5. 安全网的使用、维修、保养 安全网在使用中必须每周进行一次外观检查，杂物及时清理。 当受到较大荷载冲击后，应更换新网或及时进行检查，看有无严重变形、磨损、断裂、连接部位脱落等确认完好后，方可继续使用。 按GB5725-2009规定使用中每3个月应进行试验绳强力试验（或根据说明书进行试验）。6. 安全网的清理 建筑材料、垃圾落入安全网，清理前必须先检查安全网的质量，支杆是否牢靠，确认安全后，方可进入安全网内清理。 清理时应易受抓住网筋，一手清理杂物，禁止人站立安全网上，双手清理杂物或往下抛掷。 清理杂物时，地面应设监护人，禁人入内，或是加设围栏。6.2脚手架施工工艺6.2.1脚手架施工工艺1. 按施工设计放线铺垫板设置底座或标定立杆位置；2. 周边脚手架从一个角部开始并向两边延伸交圈搭设；3. 应按定位依次竖起立杆，将立杆与纵杆连接固定，然后搭设第一步的纵向与横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上接长。4. 在设置第一排连墙件前，脚手架设置必要数量的抛撑，以确保构架稳定和架上操作人员的安全。5. 剪刀撑、斜杆等整体拉结杆件和连墙件应搭升的架子一起及时设置。安全网满挂，挂于脚手架外立杆的内侧。6.2.2质量要求1. 脚手架搭设质量要求2. 立杆垂直偏差纵向偏差不大于H/200，且不大于100mm。横向偏差不大于H/600。且不大于50mm。3. 纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm，横向水平杆偏差不大于10mm。4. 脚手架的步距、立横距偏差不大于20mm,立杆纵距偏差不大于50mm。5. 扣件紧固力在45-55Nm范围内，不低于45Nm或高于60Nm。6. 连墙点的数量、位置要正确，连接牢固无松动现象。6.2.3落地式外脚手架的地基处理搭设场地处回填土夯实，上铺10cm碎石垫层，浇10 cm厚混凝土。6.3构造要求6.3.1总体要求全部杆件横平竖直，整齐清晰美观，造型一致，平竖通顺对直，连接牢固，受荷安全，有安全操作空间，不变形、不摇晃、不积水。6.3.2地基处理脚手架基层回填土夯实，浇筑1800宽、100厚C10混凝土地面。6.3.3立杆全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。6.3.4大横杆大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。6.3.5小横杆每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。6.3.6纵横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6.3.7剪力撑本脚手架采用剪力撑与横向斜撑相结合的方式，随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置。剪力撑每6步4跨设置一道，斜杆与地面的夹角在45-60之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣接点。所有固定点距主节点距离不打于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度不小于100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离不小于10cm.6.3.8脚手板脚手板采用松木，厚5cm，宽35-45cm，长度不小于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。脚手板设置在3根横向水平杆上，并在两端用铁丝固定。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不打鱼15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现头和空挡现象。6.3.9连墙件连墙件采用刚性连接，垂直间距为3.6,水平间距为4.5m，连墙杆用483.5的钢管，它与脚手架和建筑物的连接采用直角扣件。连墙件横竖向顺序排列，均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。1 .连墙件数量的设置应足（表6.1）中规定。表6.1 连墙件布置最大间距脚手架高度竖向间距（h）水平间距（la）每根连墙件覆盖面积（）双 排50m3h3la4050m2h3la27注：h步距；la纵距。2 .连墙件的布置应符合下列规定。A. 宜靠近主节点设置，偏离主节点的距离不应大于300mm.B. 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定.3 .宜优先采用菱形布置，也可采用方形、矩形布置。4 .对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。 连墙件的构造应符合下列规定 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时与脚手架连接的一端应下斜连接，不应采用上斜连接； 连墙件必须采用可承受拉力和压力的构造。 当脚手架下部暂不能设连墙件是可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。 外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。6.3.10防护设施脚手架要满挂全封闭式的密目安全网采用1.86.0米的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。6.3.11封顶要求 脚手架封顶，里立杆应低于檐口0.5m，外立杆高出檐口1.5m（顶部立杆可串接）外立杆端部高度必须一条水平线。6.3.12尺寸要求 严格控制构造尺寸的选用，大小横杆伸出脚手架外立杆的长度应保持在100150mm之内（应特别注意转角处）。6.3.13形象要求1 .脚手架使用前，应进行外观检查，不得使用严重锈蚀的钢管。搭设前应严格进行钢管的筛选，凡严重锈蚀、薄壁。严重弯曲及裂变的杆件不宜采用。严重锈蚀、变形，螺栓螺纹已损坏的扣件不宜采用。2 .根据安全色（GB 2893-2008）要求，在不同的使用场合，脚手架钢管面层分别选用通体黄色、红色和白色、黄色和黑色间隔条文3种形式： 如洞口、临边水平防护栏杆，刷红色和白色或黄色和黑色间隔条纹，间距600mm。 其余脚手架杆件统一刷黄色。脚手架使用的其他金属件，如悬挑型钢等，要求同脚手架管，但其表面统一刷黄色。 在型钢托架处设置30cm高的警示带，黑黄相间。外立面刷黄色和黑色间隔条纹，条纹宽20cm，并向一个方向倾斜60角。6.3.14受荷要求本工程外架主要作安全保护作用。主要供施工人员施工用，故本脚手架搭设设计荷载可仅考虑装饰施工人员、一般手动工具等荷载。除人员走动及少量材料临时堆放外，基本上不考虑脚手架堆载。因此，多余材料要及时清理，不准长期堆放。脚手架施工荷载一般可按结构架3KN/m计算，有特殊要求时，按施工方案规定，施工中不准超载使用。6.3.15扣件1. 扣件规格必须与钢管外径相同。 2. 螺栓拧紧力矩不应小于40N.m，且不应大于65N.m3. 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心距离不应大于150mm。4. 对接扣件开口应朝上或朝内。5. 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。6.3.16门洞门洞位置；根据建筑物的规模以及外形，本建筑物选择在正立面以及左立面上共设置2处。（详细可见附录A脚手架平面图、正立面图以及左立面图）1. 脚手架门洞宜采用上升斜杆、平行弦杆桁架结构形式，斜杆与在地面倾角应在2960度之间。2. 脚手架门洞桁架的构造应符合下列规定：双排脚手架门洞处的空间桁架，除下弦平面外，应在其余几个平面内的图示节间设置一根斜腹杆。斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆件的伸出端上，旋转扣件中心线至主节点的距离不宜大于150MM。当斜腹杆在1跨越2个步距时，宜在相交的纵向水产杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上，斜腹杆宜采用通长杆件。3. 门洞桁架下的两侧立杆应为双管立杆，副立杆高度高出门洞口12步。6.3.17架体防火1. 在架体上进行电焊气割等明火时应得到安全部门批准,并携带灭火器,下边要垫铁皮接住焊渣。2. 架体每上五步及最上一步,在四角和长边的中间设置灭火器（由甲方负责）。6.3.18安全绿网的设置要求在整个建筑物的脚手架外侧，必须张挂密目式安全绿网。为美观起见，应采用统一颜色，张挂安全绿网必须绷紧，特别转角处应采用衬筋垂直固定，使得安全绿网形成垂直一线，网与网搭接严密，不得有漏洞，每个绑扎孔用18号铁丝双股与水平杆绑扎牢固。6.3.19架体内封闭1. 脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。2. 脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。3. 施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
