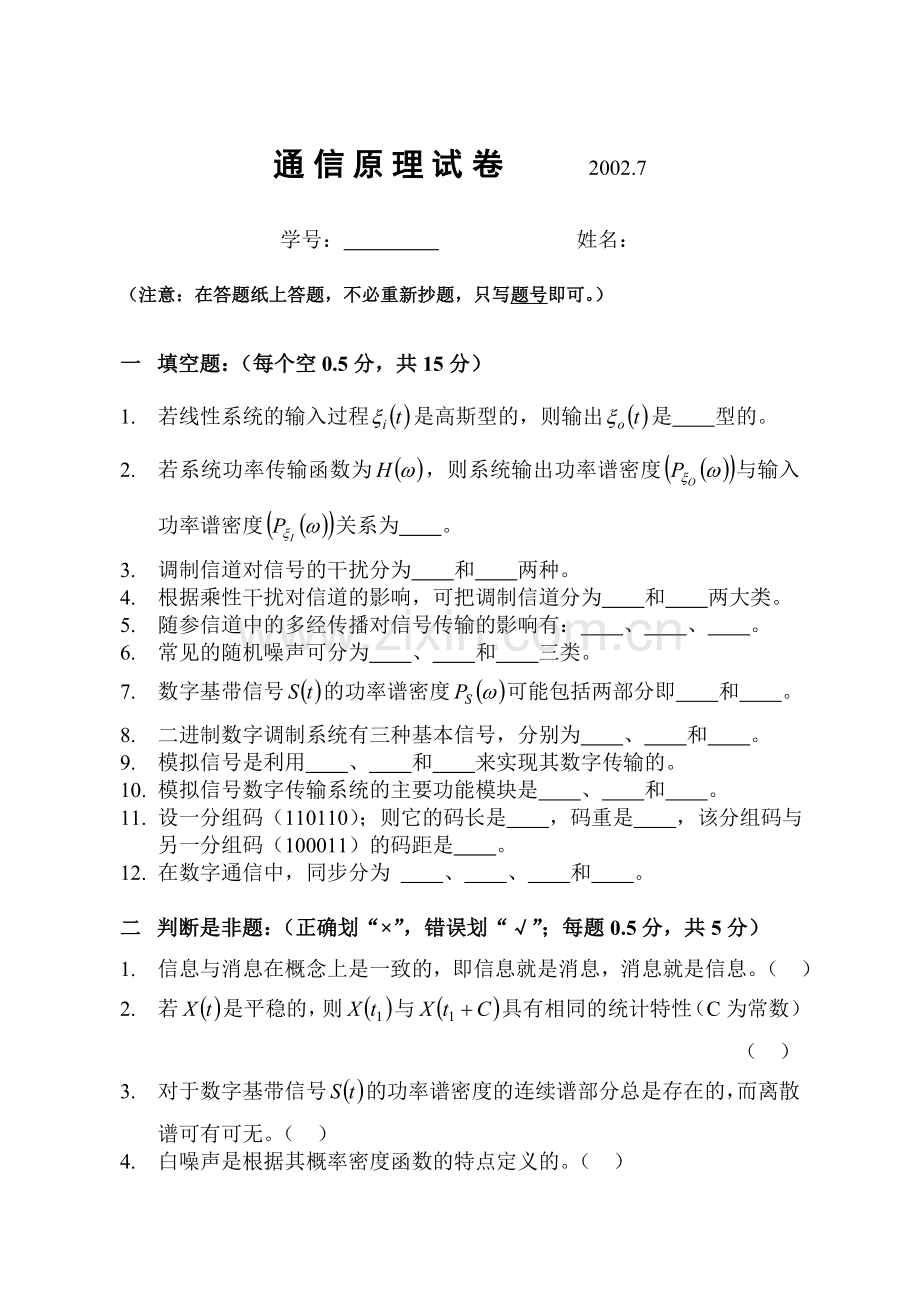

通信原理试卷 2002.7
学号： 姓名：
（注意：在答题纸上答题，不必重新抄题，只写题号即可。）

一 填空题：（每个空0.5分，共15分）
1. 若线性系统的输入过程是高斯型的，则输出是 型的。
2. 若系统功率传输函数为，则系统输出功率谱密度与输入功率谱密度关系为 。
3. 调制信道对信号的干扰分为 和 两种。
4. 根据乘性干扰对信道的影响，可把调制信道分为 和 两大类。
5. 随参信道中的多经传播对信号传输的影响有： 、 、 。
6. 常见的随机噪声可分为 、 和 三类。
7. 数字基带信号的功率谱密度可能包括两部分即 和 。
8. 二进制数字调制系统有三种基本信号，分别为 、 和 。
9. 模拟信号是利用 、 和 来实现其数字传输的。
10. 模拟信号数字传输系统的主要功能模块是 、 和 。
11. 设一分组码（110110）；则它的码长是 ，码重是 ，该分组码与另一分组码（100011）的码距是 。
12. 在数字通信中，同步分为 、 、 和 。
二 判断是非题：（正确划“×”，错误划“√”；每题0.5分，共5分）
1. 信息与消息在概念上是一致的，即信息就是消息，消息就是信息。（ ）
2. 若是平稳的，则与具有相同的统计特性（C为常数）（ ）
3. 对于数字基带信号的功率谱密度的连续谱部分总是存在的，而离散谱可有可无。（ ）
4. 白噪声是根据其概率密度函数的特点定义的。（ ）
5. 窄带高斯随机过程的包络和相位过程是两个相互独立的随机过程。
（ ）
6. 对于受到高斯白噪声干扰的连续信道，若，则信道容量（ ）
7. 对于受到高斯白噪声干扰的连续信道，若信源的信息速率R小于或等于信道容量C，则理论上可实现无误差传输。（ ）
8. 小信噪比时，调频系统抗噪声性能将比调幅系统优越，且其优越程度将随传输带宽的增加而增加。（ ）
9. 一种编码的检错和纠错能力与该编码的最小码距的大小有直接关系。
（ ）
10. 码元传输速率与信息传输速率在数值上是相等的。（ ）
三 选择题：（每题1分，共10分）
1. 若，，，则随机过程与（ ）。
（A） 不相关；（B）正交；（C）独立。
2. 平稳随机过程的自相关函数是（ ）。
（A） 只为正的偶函数；（B）只为负的奇函数；（C）可正可负的偶函数。
3. 下列属于线性调制的是（ ）。
（A）相移键控；（B）频移键控；（C）振幅键控。
4. 平稳随机过程的功率谱密度为（ ）。
（A） 非负的实的偶函数；（B）负的偶函数；（C）可正可负的偶函数。
5. 在数字基带传输系统中，设发送1符号和0符号的概率分别为和，抽样时刻样值分别为和0，为了使输出误码率最小，最佳判决门限应为（ ）。
（A）； （B）；
（C）； （D）。
6. 窄带噪声的同相分量与正交分量具有如下性质：（ ）。
（A）与都具有低通性质；（B）与都具有带通性质；
（C）与都具有带阻性质；（D）与都具有高通性质。
7. 如右图所示的四条函数曲线，哪一条不是平稳过程的正确的自相关函数曲线（ ）。
8. 线性调制系统的调制制度增益（ ）。
（A） 与调制方式有关，与解调方式无关；
（B） 与调制方式无关，与解调方式有关；
（C） 与调制方式无关，与解调方式无关；
（D） 与调制方式有关，与解调方式有关。
9. 下列哪一种信号的传输带宽与AM信号传输带宽相同（ ）。
（A） 基带信号；（B）双边带信号；（C）单边带信号；（D）残留边带信号。
10. 在抗加性高斯白噪声性能方面，2ASK、2FSK、2PSK从优到差的次序为（ ）。
（A） 2FSK、2ASK、2PSK；（C）2ASK、2FSK、2PSK；
（B） 2ASK、2PSK、2FSK；（D）2PSK、2FSK、2ASK。
四 作图题：（每题5分，共10分）
1. 设二进制序列为110010101110，试以矩形脉冲为例，分别画出相应的单极性码、双极性码、单极性归零码和双极性归零码。
2. 设发送数字信息为1100101，则画出2ASK、2FSK、2PSK和2DPSK的波形示意图并求出相应的相对码序列。
五 论述题：（每题5分，共30分）
1. 假设恒参信道的传输特性为，相频特性为，则它的不失真条件是什么？什么是群延迟——频率特性()，其表达式是什么？
2. 随参信道对所传信号有何影响？如何改善？
3. 什么是门限效应？AM信号采用包络检波法解调时为什么会产生门限效应？
4. 无码间干扰时，基带传输系统的误码率取决于什么？怎样才能降低系统的误码率？
5. 简述二进制数字调制（2ASK、2FSK、2PSK）系统的抗噪声性能？
6. 什么是“倒π现象”？为什么二进制移相键控信号会出现“倒π现象”？
六 计算题：（1、4每题5分；2、3每题10分，共30分）
1. 一种设输入随机过程（右图）是平稳的，其功率谱密度为，求系统输出的功率谱密度。
2. 黑白电视机图像每幅含有个像素，每个像素有16个等概率出现的亮度等级。要求每秒种传输30帧图像。若信道输出=30dB，计算传输该黑白电视图像所要求信道的最小带宽。
3. 设某信道具有均匀的双边噪声功率谱密度W/Hz,在该信道中传输抑制载波的双边带信号，并设调制信号的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW。若接收机的输入信号在加至解调器之前，先经过一理想带通滤波器滤波，试问：
（1） 该理想带通滤波器应具有怎样的传输特性；
（2） 解调器输入端的信噪功率比为多少？
（3） 解调器输出端的信噪功率比为多少？
（4） 求出解调器输出端的噪声功率谱密度，并用图形表示出来。

通信原理试卷答案 2002.7
一、填空题：（每空0.5分，共15分）
1. 高斯。
2. 。
3. 乘性干扰、加性干扰。
4. 恒参信道、随参信道。
5. 产生瑞利型衰落、引起频率弥散、造成频率选择性衰落。
6. 单频噪声、脉冲噪声和起伏噪声。
7. 连续谱、离散谱。
8. 振幅键控（ASK）、移频键控（FSK）和移相键控（PSK）。
9. 抽样、量化、编码。
10. A/D、数字传输系统和D/A。
11. 6、4、3。
12. 载波同步、位同步、群同步。
二、判断题：（正确画“√”，错误画“×”；每题0.5分，共5分）
1. ×； 2. √； 3. √； 4. ×； 5. ×；
6. √； 7. √； 8. ×； 9. √； 10. ×；
三、单项选择题：（每题1分，共10分）
1. A； 2. C ； 3.C； 4.A； 5. C；
6.A； 7.A； 8.D； 9.B； 10.D

五、论述题：（每题5分，共30分）
1. 答：不失真条件：
满足：
为一条水平线；
成线性关系
群延迟—频率特性：频率特性对频率的导数。

2. 答：
对信号传输有衰耗，并随时间而变；
传输的时延随时间而变；
产生多径传播，而多径传播对信号传输的影响有：① 产生瑞利型衰落；② 引起频率弥散；③ 造成频率选择性衰落。
改善：对随参信道往往要采用抗快衰落措施。如各种抗衰落的调制解调技术及接收技术等。其中较为有效的一种就是分集接收技术。
3. 答：门限效应：
就是当包络检波器的输入信噪比降低到一个特定的数值后，检波器输出信噪比出现急剧恶化的一种现象。
因为，门限效应是由包络检波器的非线性解调作用所引起的，而AM信号采用了包络检波法，所以会产生门限效应。
4. 答：基带传输系统的误码率依赖于信号峰值A与噪声均方根值之比，而与采用什么样的信号形式无关，但这里的信号形式必须是能够消除码间干扰的。
若比值越大，则误码率就越小。
5. 答：
1）频带宽度或频带利用率方面：2FSK系统最不可取。
2）抗加性高斯白噪声方面：相干2PSK性能最好，2FSK次之，OOK最差。
3）对信道特性变化的敏感性而言，OOK最差。
6. 答：门限效应：
就是当包络检波器的输入信噪比降低到一个特定的数值后，检波器输出信噪比出现急剧恶化的一种现象。
因为，门限效应是由包络检波器的非线性解调作用所引起的，而AM信号采用了包络检波法，所以会产生门限效应。

通信原理试卷(A) 01.12.18
学号： 姓名：
（注意：在答题纸上答题，不必重新抄题，只写题号即可。）
四 填空题：（每个空0.5分，共15分）
1. 通信系统按调制方式可分 和 ；按信号特征可分为 和 。
2. 若线形系统的输入过程是高斯型的，则输出是 型的。
3. 若系统功率传输函数为，则系统输出功率谱密度与输入功率谱密度关系为
4. 随参信道的传输媒质的三个特点分别为 、 、 。
5. 根据乘性干扰对信道的影响，可把调制信道分为 和 两大类。
6. 随参信道中的多经传播对信号传输的影响有： 、 、 。
7. 常见的随机噪声可分为 、 和 三类。
8. 数字基带信号的功率谱密度可能包括两部分即 和 。
9. 二进制振幅键控信号的产生方法有两种，分别为 和 。
10. 模拟信号是利用 、 和 来实现其数字传输的。
11. 模拟信号数字传输系统的主要功能模块是 、 和 。
12. 设一分组码（110110）；则它的码长是 ，码重是 ，该分组码与另一分组码（100011）的码距是 。
五 判断题：（正确划“×”，错误划“√”；每题0.5分，共5分）
1. 码元传输速率与信息传输速率在数值上是相等的。（ ）
2. 设随机过程与独立，则的一维概率密度。（ ）
3. 平稳随机过程的自相关函数具有任意的形状。（ ）
4. 白噪声是根据其概率密度函数的特点定义的。（ ）
5. 窄带高斯随机过程的包络和相位过程是两个相互独立的随机过程。（ ）
6. 对于受到高斯白噪声干扰的连续信道， B与可以互换。（ ）
7. 对于数字基带信号的功率谱密度的连续谱部分总是存在的，而离散谱可有可无。（ ）
8. 对于受到高斯白噪声干扰的连续信道，若增加信道带宽B，则信道容量C无限制地增加。（ ）
9. 小信噪比时，调频系统抗噪声性能将比调幅系统优越，且其优越程度将随传输带宽的增加而增加。（ ）
10. 一种编码的检错和纠错能力与该编码的最小码距的大小有直接关系。（ ）
六 选择题：（每题1分，共10分）
1. 已知平稳随机过程服从高斯分布，它的一维概率密度、自相关函数和功率谱密度分别为 、和，试问 、和是否：
(1)必须是偶函数；(2)必须非负；(3) 能够确定 的均值；(4)能够确定的方差； (5) 能够确定的概率密度函数；(6) 能够确定的自相关函数；(7)能够确定的功率谱密度。
上述对成立的有 ；成立的有 ；成立的有 ；
2. 下列属于线性调制的是（ ）
（B） 相移键控；（B）频移键控；（C）振幅键控。
3. 随机过程的样本函数是（ ）
（A） 确定的时间函数；（B）随机函数；（C）随机变量的函数。
4. 若，，，则随机过程与（ ）
（B） 不相关；（B）正交；（C）独立。
5. 如下图所示的四条函数曲线，哪一条不是平稳过程的正确的自相关函数曲线（ ）

6. 线形调制系统的调制制度增益（ ）
（E） 与调制方式有关，与解调方式无关；
（F） 与调制方式无关，与解调方式有关；
（G） 与调制方式无关，与解调方式无关；
（H） 与调制方式有关，与解调方式有关。
7. 下列哪一种信号的传输带宽与AM信号传输带宽相同（ ）
（B） 基带信号；（B）双边带信号；（C）单边带信号；（D）残留边带信号。
8. 在抗加性高斯白噪声性能方面，2ASK、2FSK、2PSK从优到差的次序为（ ）
（C） 2FSK、2ASK、2PSK；（C）2ASK、2FSK、2PSK；
（D） 2ASK、2PSK、2FSK；（D）2PSK、2FSK、2ASK。
四 作图题：（每题5分，共10分）
1. 分别画出模拟、数字和模拟信号数字传输系统的模型。
2. 设发送数字信息为1100110，则画出2ASK、2FSK、2PSK和2DPSK的波形示意图并求出相应的相对码序列。
七 论述题：（每题5分，共30分）
1. 衡量数据通信系统的主要性能指标是什么？具体用什么来表述？
2. 假设恒参信道的传输特性为，相频特性为，则它的不失真条件是什么？什么是群延迟—频率特性()，其表达式是什么？
3. 什么是频率选择性衰落？二经传播时，哪些频率点衰落最大？
4. 什么是门限效应？AM信号采用包络检波法解调时为什么会产生门限效应？
5. 无码间干扰时，基带传输系统的误码率取决于什么？怎样才能降低系统的误码率？
6. 什么是“倒π现象”？为什么二进制移相键控信号会出现“倒π现象”
八 计算题：（1、4每题5分；2、3每题10分，共30分）
1. 已知二进制数字信号每个码元占有的时间为1ms，1、0码等概率出现，求（1）码元速率；（2）每秒种的信息量；（3）信息速率。
2. 黑白电视机图像每幅含有个像素，每个像素有16个等概率出现的亮度等级。要求每秒种传输30帧图像。若信道输出=30dB，计算传输该黑白电视图像所要求的信道的最小带宽。
3. 设某信道具有均匀的双边噪声功率谱密度W/Hz,在该信道中传输抑制载波的双边带信号，并设调制信号的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW。若接收机的输入信号在加至解调器之前，先经过一理想带通滤波器滤波，试问：
（1） 该理想带通滤波器应具有怎样的传输特性；
（2） 解调器输入端的信噪功率比为多少？
（3） 解调器输出端的信噪功率比为多少？
（4） 求出解调器输出端的噪声功率谱密度，并用图形表示出来。
4. 已知滤波器的具有如下图所示的特性（码元速率变化时特性不变），当采用以下码元速率时（假设码元经过了理想抽样才加到滤波器）：
(a) 码元速率Baud；(b)码元速率Baud；(c) 码元速率Baud；(d) 码元速率Baud。问：
（1） 哪种码元速率不会产生码间串扰？为什么？
（2） 哪种码元速率根本不能用？为什么？
（3） 哪种码元速率会产生码间串扰，但还可以用？为什么？

通信原理试卷A答案 2001.12
一、填空题：（每空0.5分，共15分）
13. 基带传输（系统）和频带（调制）传输（系统）。
14. 高斯型的。
15. 。
16. 对信号的耗衰随时间而变、传输的时延随时间而变、多径传播。
17. 恒参信道、随参信道。
18. 产生瑞利型衰落、引起频率弥散、造成频率选择性衰落。
19. 单频噪声、脉冲噪声和起伏噪声。
20. 连续谱、离散谱。
21. 模拟幅度调制和键控方法。
22. 抽样、量化、编码。
23. A/D、数字传输系统和D/A。
24. 6、4、3。
二、判断题：（正确画“√”，错误画“×”；每题0.5分，共5分）
1. ×； 2. ×； 3. ×； 4. ×； 5. ×；
6. ×； 7. √； 8. ×； 9. ×； 10. √；
三、单项选择题：（每题1分，共10分）
1. 成立的有 ①②③④⑤；成立的有 ③④⑤⑥⑦；成立的有 ①②③④⑥⑦⑤；
2. C ； 3.A； 4.A； 5. A； 6.D； 7.B； 8.D
四、作图题：（每题5分，共10分
五、论述题：（每题5分，共30分）
1. 答：
主要性能指标有：有效性、可靠性、适应性、标准性、经济性及维护使用等。
有效性：传输速率、频带利用率。
可靠性：差错率（误码率及误信率）
2. 答：不失真条件：
满足：
为一条水平线；
成线性关系
群延迟—频率特性：频率特性对频率的导数。

3. 答：
频率选择性衰落：信号频谱中某些分量的一种衰落现象。
当（为整数），即 KHz时，传输零点，传输损耗最大。
4. 答：门限效应：
就是当包络检波器的输入信噪比降低到一个特定的数值后，检波器输出信噪比出现急剧恶化的一种现象。
因为，门限效应是由包络检波器的非线性解调作用所引起的，而AM信号采用了包络检波法，所以会产生门限效应。
5. 答：
基带传输系统的误码率依赖于信号峰值A与噪声均方根值之比，而与采用什么样的信号形式无关，但这里的信号形式必须是能够消除码间干扰的。
若比值越大，则误码率就越小。
6. 答：在数字调制系统中，如果采用绝对移相方式，由于发送端是以某一个相位作为基准的，因而在接收端系统中也必须有这样一个固定基准相位作参考。如果这个参考相位发生变化（0相位变相位或相位变0相位），则恢复的数字信息就会发生0变为1或1变为0，从而造成错误的恢复。而实际通信时，参考基准相位的随机跳变是可能的，而且在通信过程中不易被发觉，就会在接受端发生错误的恢复，这种现象就称为“倒现象”。
因为二进制移相键控信号采用是绝对移相方式，所以就可能出现“倒现象”。

六、计算题：（1、4每题5分；2、3每题10分，共30分）
1. 解：
（1） B
（2）
每秒钟的信息量即为信息速率： bps
（3）

bit/s (bps)
2. 解：
（1） 每个像元的平均信息量
，

（2） 一帧图片的平均信息量
bit
（3） 每秒内传送的信息量
每秒有30帧
每秒内传送的信息量为： bit
（4） 信息速率
由上可知： bps
（5） 由于信道容量，故信道带宽：
Hz
其中：
要求信道的最小带宽为： Hz
3. 解：
（1） 了保证信号顺利通过和尽可能地滤除噪声，带通滤波器的宽度等于已调信号带宽，即：
kHz
其中心频率为100 kHz，故有：

（2） 已知： kw
w
故输入信噪比：
（3） 因有
故输出信噪比：
（4） 根据双边带解调器的输出噪声与输入噪声功率关系，有：
w
故： w/Hz
图：
4. 解：
由图可知带宽为1000 Hz，奈氏斯特速率为 2000 Baud
由此可得：
（1）（a） Baud，不会产生码间串扰；
（2）（b），（d）码元速率根本不能用；
（3）（c） Baud，会引起码间串扰，但还可以用。

通信原理试卷(B) 01.12.18
学号： 姓名：
（注意：在答题纸上答题，不必重新抄题，只写题号即可。）
七 填空题：（每个空0.5分，共15分）
13. 通信系统按调制方式可分 和 ；按信号特征可分为 和 。
14. 若线形系统的输入过程是高斯型的，则输出是 型的。
15. 若系统功率传输函数为，则系统输出功率谱密度与输入功率谱密度关系为
16. 调制信道对信号的干扰分为 和 两种。
17. 根据乘性干扰对信道的影响，可把调制信道分为 和 两大类。
18. 随参信道中的多经传播对信号传输的影响有： 、 、 。
19. 常见的随机噪声可分为 、 和 三类。
20. 数字基带信号的功率谱密度可能包括两部分即 和 。
21. 二进制数字调制系统有三种基本信号，分别为 、 和 。
22. 模拟信号是利用 、 和 来实现其数字传输的。
23. 模拟信号数字传输系统的主要功能模块是 、 和 。
24. 设一分组码（110110）；则它的码长是 ，码重是 ，该分组码与另一分组码（100011）的码距是 。
八 判断题：（正确划“×”，错误划“√”；每题0.5分，共5分）
11. 信息与消息在概念上是一致的，即信息就是消息，消息就是信息。（ ）
12. 若是平稳的，则与具有相同的统计特性（C为常数）。（ ）
13. 对于数字基带信号的功率谱密度的连续谱部分总是存在的，而离散谱可有可无。（ ）
14. 白噪声是根据其概率密度函数的特点定义的。（ ）
15. 窄带高斯随机过程的包络和相位过程是两个相互独立的随机过程。（ ）
16. 对于受到高斯白噪声干扰的连续信道，若，则信道容量。（ ）
17. 对于受到高斯白噪声干扰的连续信道，若信源的信息速率R小于或等于信道容量C，则理论上可实现无误差传输。（ ）
18. 小信噪比时，调频系统抗噪声性能将比调幅系统优越，且其优越程度将随传输带宽的增加而增加。（ ）
19. 一种编码的检错和纠错能力与该编码的最小码距的大小有直接关系。（ ）
20. 平稳随机过程的自相关函数具有任意的形状。（ ）
九 选择题：（每题1分，共10分）
1. 随机过程的样本函数是（ ）
（B） 确定的时间函数；（B）随机函数；（C）随机变量的函数。
2. 若，，，则随机过程与（ ）
（C） 不相关；（B）正交；（C）独立。
3. 平稳随机过程的自相关函数是（ ）
（B） 只为正的偶函数；（B）只为负的奇函数；（C）可正可负的偶函数。
4. 下列属于线性调制的是（ ）
（A）相移键控；（B）频移键控；（C）振幅键控。
5. 平稳随机过程的功率谱密度为（ ）
（B） 非负的实的偶函数；（B）负的偶函数；（C）可正可负的偶函数。
6. 平稳随机过程的均方值为（ ）
（A） 负的；（B）非负的常量；（C）时间t的函数。
7. 如下图所示的四条函数曲线，哪一条不是平稳过程的正确的自相关函数曲线（ ）

8. 线形调制系统的调制制度增益（ ）
（I） 与调制方式有关，与解调方式无关；
（J） 与调制方式无关，与解调方式有关；
（K） 与调制方式无关，与解调方式无关；
（L） 与调制方式有关，与解调方式有关。
9. 下列哪一种信号的传输带宽与AM信号传输带宽相同（ ）
（C） 基带信号；（B）双边带信号；（C）单边带信号；（D）残留边带信号。
10. 在抗加性高斯白噪声性能方面，2ASK、2FSK、2PSK从优到差的次序为（ ）
（E） 2FSK、2ASK、2PSK；（C）2ASK、2FSK、2PSK；
（F） 2ASK、2PSK、2FSK；（D）2PSK、2FSK、2ASK。
四 作图题：（每题5分，共10分）
3. 设二进制序列为110010001110，试以矩形脉冲为例，分别画出相应的单极性码、双极性码、单极性归零码和双极性归零码。
4. 设发送数字信息为1100110，则画出2ASK、2FSK、2PSK和2DPSK的波形示意图并求出相应的相对码序列。
九 论述题：（每题5分，共30分）
7. 数字通信有哪些主要优点？
8. 假设恒参信道的传输特性为，相频特性为，则它的不失真条件是什么？什么是群延迟—频率特性()，其表达式是什么？
9. 随参信道对所传信号有何影响？如何改善？
10. 什么是门限效应？AM信号采用包络检波法解调时为什么会产生门限效应？
11. 无码间干扰时，基带传输系统的误码率取决于什么？怎样才能降低系统的误码率？
12. 什么是绝对移相？什么是相对移相？它们有何区别？
十 计算题：（1、4每题5分；2、3每题10分，共30分）
4. 某信源的符号集由A、B、C、D、E、F组成，设每个符号独立出现，其概率分别为1/4、1/4、1/16、1/8、1/16、1/4，试求该信息源输出符号的平均信息量H？
5. 黑白电视机图像每幅含有个像素，每个像素有16个等概率出现的亮度等级。要求每秒种传输30帧图像。若信道输出=30dB，计算传输该黑白电视图像所要求的信道的最小带宽。
6. 设某信道具有均匀的双边噪声功率谱密度W/Hz,在该信道中传输抑制载波的双边带信号，并设调制信号的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW。若接收机的输入信号在加至解调器之前，先经过一理想带通滤波器滤波，试问：
（5） 该理想带通滤波器应具有怎样的传输特性；
（6） 解调器输入端的信噪功率比为多少？
（7） 解调器输出端的信噪功率比为多少？
（8） 求出解调器输出端的噪声功率谱密度，并用图形表示出来。
4. 设随机二进制脉冲序列码元间隔为，经过理想抽样以后，送到如下图中的几种滤波器，指出哪种会引起码间串扰，哪种不会引起码间串扰，说明理由。

通信原理试卷B答案 2001.12
一、填空题：（每空0.5分，共15分）
25. 基带传输（系统）和频带（调制）传输（系统）。
26. 高斯型的。
27. 。
28. 乘性干扰、加性干扰。
29. 恒参信道、随参信道。
30. 产生瑞利型衰落、引起频率弥散、造成频率选择性衰落。
31. 单频噪声、脉冲噪声和起伏噪声。
32. 连续谱、离散谱。
33. 振幅键控（ASK）、移频键控（FSK）、移相键控（PSK）。
34. 抽样、量化、编码。
35. A/D、数字传输系统和D/A。
36. 6、4、3。
二、判断题：（正确画“√”，错误画“×”；每题0.5分，共5分）
1. ×； 2. √； 3. √； 4. ×； 5. ×；
6. √； 7. √； 8. ×； 9. √； 10. ×；
三、单项选择题：（每题1分，共10分）
1. A； 2. A ； 3.C； 4.C； 5. A；
6.B； 7.A； 8.D； 9.B； 10. D；
四、作图题：（每题5分，共10分）
五、论述题：（每题5分，共30分）
1. 答：
（1） 数字传输的抗干扰能力强，尤其在中继时，数字信号可以再生而消除噪声的积累；
（2） 传输差错可以控制，从而改善了传输质量；
（3） 便于使用现代数字信号处理技术来对数字信息进行处理；
（4） 数字信息易于作高保密性的加密处理；
（5） 数字通信可以综合传输各种消息，使通信系统功能增强。
2. 答：不失真条件：
满足：
为一条水平线；
成线性关系
群延迟—频率特性：频率特性对频率的导数。

3. 答：
1） 对信号传输有衰耗，并随时间而变；
2） 传输的时延随时间而变；
3） 产生多径传播，而多径传播对信号传输的影响有：① 产生瑞利型衰落；② 引起频率弥散；③ 造成频率选择性衰落。
改善：对随参信道往往要采用抗快衰落措施。如各种抗衰落的调制解调技术及接收技术等。其中较为有效的一种就是分集接收技术。
4. 答：门限效应：
就是当包络检波器的输入信噪比降低到一个特定的数值后，检波器输出信噪比出现急剧恶化的一种现象。
因为，门限效应是由包络检波器的非线性解调作用所引起的，而AM信号采用了包络检波法，所以会产生门限效应。
5. 答：
基带传输系统的误码率依赖于信号峰值A与噪声均方根值之比，而与采用什么样的信号形式无关，但这里的信号形式必须是能够消除码间干扰的。
若比值越大，则误码率就越小。
6. 答：
绝对移相方式：利用码元的载波相位值去表示数字信息的一种方式。
相对绝对移相方式：利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。
区别：在数字调制系统中，采用绝对移相方式，由于发送端是以某一个相位作为基准的，因而在接收端系统中也必须有这样一个固定基准相位作参考。如果这个参考相位发生变化（0相位变相位或相位变0相位），则恢复的数字信息就会发生0变为1或1变为0，从而造成错误的恢复。而实际通信时，参考基准相位的随机跳变是可能的，而且在通信过程中不易被发觉，就会在接受端发生错误的恢复，这种现象就称为“倒现象”。

六、计算题：（1、4每题5分；2、3每题10分，共30分）
1. 解：

bit/符号
2. 解：
（1） 每个像元的平均信息量
，

（2） 一帧图片的平均信息量
bit
（3） 每秒内传送的信息量
每秒有30帧
每秒内传送的信息量为： bit
（4） 信息速率
由上可知： bps
（5） 由于信道容量，故信道带宽：
Hz
其中：
要求信道的最小带宽为： Hz
3. 解：
（1） 了保证信号顺利通过和尽可能地滤除噪声，带通滤波器的宽度等于已调信号带宽，即：
kHz
其中心频率为100 kHz，故有：

（2） 已知： kw
w
故输入信噪比：
（3） 因有
故输出信噪比：
（4） 根据双边带解调器的输出噪声与输入噪声功率关系，有：
w
故： w/Hz
图：
4. 解：

2002—2003学年第二学期《通信原理》期末试卷
（通信工程专业00级）

班级 学号 姓名 成绩

（注意：在答题纸上答题，不必重新抄题，只写题号即可。）

一、填空题：（每空0.5分，共15分）
1. 衡量通信系统的质量指标主要有 和 ，具体对数字通信系统而言，前者常用 来衡量，后者常用 来衡量。
2. 在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 ，二是传输中叠加的 。
3. 在 情况下，消息的平均信息量最大。
4. 根据香农公式，理想解调器的输入信噪比和带宽与输出信噪比和带宽之间满足 。
5. 模拟信号数字传输系统的主要功能模块是 、 和 。
6. 包络检波法的系统误码率取决于 和 。
7. 基带传输系统的总误码率依赖于 和 之比。
8. 一个连续信道的信道容量受 、 、 “三要素”的限制。
9. 起伏噪声可分为 、 及 。
10. 恒参信道的传输特性通常可以用 和 来表征。
11. 信道传输信息的速率与 、 以及 有关。
12. 若线性系统的输入过程是高斯型的，则输出是 型的。
13. 设一分组码（010111），则它的码长是 ，码重是 ，该分组码与另一分组码（110010）的码距是 。
二、判断题：（正确画“√”，错误画“×”；每题0.5分，共5分）
1. 码元传输速率与信息传输速率在数值上是相等的。（ ）
2. 恒参信道对信号传输的影响是变化极其缓慢的，因此，可以认为它等效于一个时变的线性网络。（ ）
3. 对于受到高斯白噪声干扰的连续信道，若，则信道容量。（ ）
4. 小信噪比时，调频系统抗噪声性能将比调幅系统优越，且其优越程度将随传输带宽的增加而增加。（ ）
5. 在大信噪比情况下，AM信号检波器的调制制度增益随基带信号的支流分量的减少而减少。（ ）
6. 任何一个采用线性调制的频带传输系统，总可以由一个等效的基带传输系统所替代。（ ）
7. 对于数字基带信号的功率谱密度的连续谱部分总是存在的，而离散谱可有可无。（ ）
8. 基带传输系统的总误码率与判决门限电平有关。（ ）
9. 一种编码的检错和纠错能力与该编码的最大码距的大小有直接关系。（ ）
10. 一般说来，通过键控法得到二进制移频键控信号（2FSK）的相位（、）与序列无关。（ ）
三、单项选择题：（每题1分，共10分）
1. 下列关于群延迟畸变与幅度畸变说法正确的是 。
（A） 群延迟畸变是线性畸变，幅度畸变是非线性畸变；
（B） 群延迟畸变、幅度畸变都是线性畸变；
（C） 群延迟畸变是非线性畸变，幅度畸变是线性畸变；
（D） 群延迟畸变、幅度畸变都是非线性畸变。
2. 如下图所示的四条函数曲线，哪一条不是平稳过程的正确的自相关函数曲线 。

3. 线性调制系统的调制制度增益 。
（A）与调制方式有关，与解调方式无关；
（B）与调制方式无关，与解调方式有关；
（C）与调制方式无关，与解调方式无关；
（D）与调制方式有关，与解调方式有关。
4. 窄带噪声的同相分量与正交分量具有如下性质 。
（A）与都具有带限性质；（B）与都具有带通性质；
（C）与都具有高通性质；（D）与都具有低通性质。
5. 在带宽与信噪比互换关系上，下列 性能与理想通信系统性能差距最小。
（A）SSB 系统； （B）FM 系统；
（C）ΔM 系统； （D）PCM 系统
6. 在一个码组内纠正位错误，同时检测个误码，要求最小距离应为 。
（A） （B）
（C） （D）
7. 传输速率为9600 B的二进制数码流，所需的最小传输带宽为 。
（A）3.2 kHz （B）4.8 kHz
（C）1.6 kHz （D）9.6 kHz
8. 在相同的大信噪比下，通断键控信号（OOK）同步检测时的误码率比包络检波时的误码率 。
（A） 低； （B）高； （C）一样； （D）没有可比性
9. 下列属于线性调制的是 。
（A）振幅键控；（B）频移键控；（C）相移键控；（D）角度调制。
10. 在抗加性高斯白噪声性能方面，2ASK、2FSK、2PSK从优到差的次序为 。
（A）2FSK、2ASK、2PSK；（B）2ASK、2FSK、2PSK；
（C）2ASK、2PSK、2FSK；（D）2PSK、2FSK、2ASK。
四、作图题：（5分）
已知数字信息，分别以下列两种情况画出2PSK，2DPSK的波形以及写出相对码。
（1）码元速率为1200 B，载波频率为1200 Hz；
（2）码元速率为1200 B，载波频率为1800 Hz；
五、论述题：（每题5分，共30分）
1. 什么是门限效应？AM信号采用包络检波法解调时为什么会产生门限效应？
2. 窄带高斯白噪声中的“窄带”、“高斯”、“白”的含义各是什么？
3. 什么是“倒π现象”？为什么二进制移相键控信号会出现“倒π现象”
4. 假设恒参信道的传输特性为，相频特性为，则它的不失真条件是什么？什么是群延迟—频率特性()，其表达式是什么？
5
