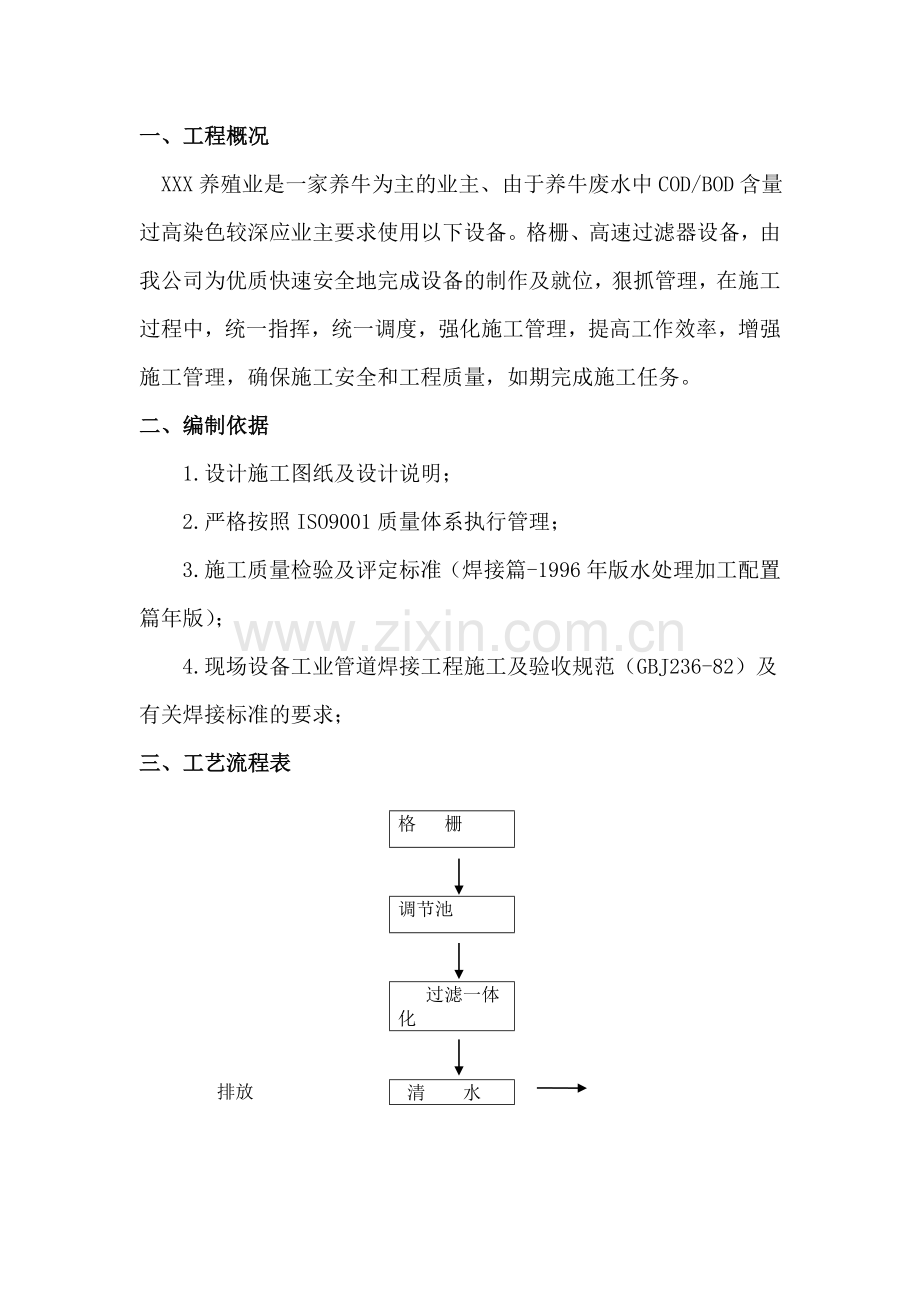

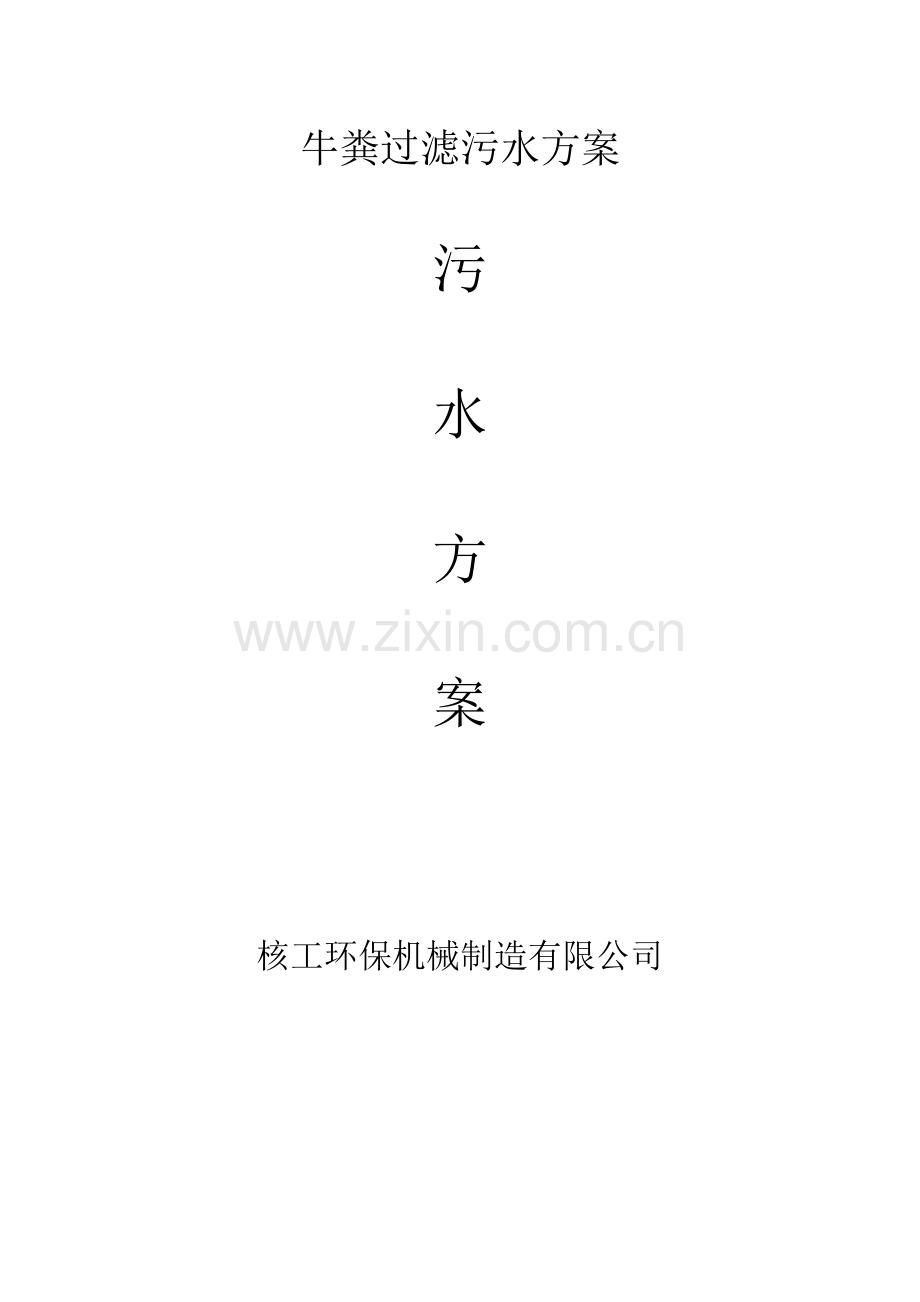

牛粪过滤污水方案 污 水 方 案 核工环保机械制造有限公司 一、工程概况 XXX养殖业是一家养牛为主的业主、由于养牛废水中COD/BOD含量过高染色较深应业主要求使用以下设备。格栅、高速过滤器设备,由我公司为优质快速安全地完成设备的制作及就位,狠抓管理,在施工过程中,统一指挥,统一调度,强化施工管理,提高工作效率,增强施工管理,确保施工安全和工程质量,如期完成施工任务。 二、编制依据 1.设计施工图纸及设计说明; 2.严格按照ISO9001质量体系执行管理; 3.施工质量检验及评定标准(焊接篇-1996年版水处理加工配置篇年版); 4.现场设备工业管道焊接工程施工及验收规范(GBJ236-82)及有关焊接标准的要求; 三、工艺流程表 格 栅 调节池 过滤一体化 清 水 排放 四、工艺流程表   1、格栅   本工艺在废水进入调节池前先设置格栅,以去除废水中的软性纤维物及大颗粒杂质,以防堵塞水泵、阀门、管道。格栅是一种可以连接自动清除各种形状杂物,达到固液分离目的的装置,是目前国内较为先进的固液筛分设备,水沟槽中,从液体中分离出来。材质为碳钢,该设备具有能耗少,劳动强度低,不须人工看管,可以定期、定时或连续工作的优点。能确保处理设备的正常运行,为系统的长期运行提供了基本保证。   2、调节池   由于养殖废水水质、水量变化大,为了适应这一变化,特设置了曝气调节池使废水充分均质,并对废水进行予曝气,防止废水中的有机杂质沉淀,同时使废水中的有机物降解,调节池为钢筋砼结构,水力停留时间10小时左右,    调节池的废水将由废水提升泵均衡地送入后序处理设备 3、砂过滤池   为了确保出水水质达排放标准,采用砂过滤进行深度处理。通过砂过滤层空隙截留水中杂质,使水中COD及SS的含量进一步降低,使出水水质更为优良 五、 过滤器工作原理及结构特点        多介质过滤器虽然有一定的简化预处理系统作用,但是不能以一种过滤器代替必须设置的其他滤器,这主要取决于原水情况。如果使用自来水作原水,通常可以免除过滤器,直接配置活性炭过滤器即可;如果使用深井水作原水,深井水的铁、锰等变价离子含量很低,使用多介质过滤器即可;如果使用河床浅井水则还应布置细纱过滤器作前置过滤;如果使用地表水做原水,则混凝和多级过滤都是必要的。   精密过滤器(又称作保安过滤器),筒体外壳一般采用不锈钢材质制造,内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件,根据不同的过滤介质及设计工艺选择不同的过滤元件,以达到出水水质的要求。机体也可选用快装式,以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业,是各类液体过滤、澄清、提纯处理的理想设备。   精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。   用途:各种涂装设备顶棉过滤及框架式、袋式过滤器,适用于精细化工,油品,食品医药,水处理等场合。   精密过滤器产品概述   多介质过滤器多介质过滤器是利用一种或几种过滤介质,在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料,从面有效的除去悬浮杂质使水澄清的过程,常用的滤料有石英沙,无烟煤,锰砂等,主要用于水处理除浊,软化水,纯水的前级预处理等,出水浊度可达3度以下。   石英砂过滤器:填装精制的石英砂,用于去除水中悬浮的颗粒物质,改善出水的温度。石英砂相对密度为2.6—2.65,粒径为0.5—1.2mm;   活性炭过滤器:填装水处理用活性炭,用于去除色、味、余氯和有机物。   除铁除锰器:装填精制锰砂和石英砂二元滤料,用于去除水中铁、锰。锰砂、磁铁矿的相对密度为4.7—5.0,粒径为0.5—4mm。   材质可采用玻璃钢、A3钢防腐或衬胶、全不锈钢。操作方式有全自动和手动两种形式。   1精密过滤器应用   用于各种悬浮液的固液分离,适用范围广,适用于医药.食品.化工.环保.水处理等工业领域.   2精密过滤器工作原理及结构特点   悬浮液用泵送入滤机的每个密闭的滤室,在工作压力的作用下,滤液透过滤膜或其它滤材,经出液口排出,滤渣则留在框内形成滤饼,从而达到固液分离.   3精密过滤器产品特点   本机均采用SUS304或SUS316L优质不锈钢材料制造,耐腐蚀,经久耐用,本机滤板采用螺纹状结构,可根据不同过滤介质和生产工艺(初滤.半精滤.精滤)要求,更换不同滤材,直接用微孔滤膜能达到无菌的目的.用户还可以根据过滤量的大小,相应减少或增加层数,使之流量适合过滤要求,本机工作时加压密封过滤,液料无损耗,液体澄清度好,本机还可以根据用户需要特制多级过滤装置,一级存放较粗滤材,二级可放较细滤材,既节省生产时间和成本,又能满足生产需要,本机所有密封部件采用硅橡胶密封圈,耐高温.无毒.无渗漏,密封性能好又能提高过滤精度,而且还可以设有回流装置,滤材装配或清洗极为方便,在泵停止转动后,打开回流阀,所有沉淀物自动回出,同时可用清水从回流管进行反冲.   精密过滤器应用领域   多孔介质过滤器广泛用于水处理的工艺中,可以单独使用,但多数是用于水处理除浊、软化水、电渗析、反渗透的前级预处理,也可用于地表水、地下水的除泥沙等。   多介质过滤器虽然有一定的简化预处理系统作用,但是不能以一种过滤器代替必须设置的其他滤器,这主要取决于原水情况。如果使用自来水作原水,通常可以免除过滤器,直接配置活性炭过滤器即可;如果使用深井水作原水,深井水的铁、锰等变价离子含量很低,使用多介质过滤器即可;如果使用河床浅井水则还应布置细纱过滤器作前置过滤;如果使用地表水做原水,则混凝和多级过滤都是必要的。   过滤器工作原理及结构特点   精密过滤器(又称作保安过滤器),筒体外壳一般采用不锈钢材质制造,内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件,根据不同的过滤介质及设计工艺选择不同的过滤元件,以达到出水水质的要求。机体也可选用快装式,以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业,是各类液体过滤、澄清、提纯处理的理想设备。   精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。   用途:各种涂装设备顶棉过滤及框架式、袋式过滤器,适用于精细化工,油品,食品医药,水处理等场合。   精密过滤器产品概述   多介质过滤器多介质过滤器是利用一种或几种过滤介质,在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料,从面有效的除去悬浮杂质使水澄清的过程,常用的滤料有石英沙,无烟煤,锰砂等,主要用于水处理除浊,软化水,纯水的前级预处理等,出水浊度可达3度以下。   石英砂过滤器:填装精制的石英砂,用于去除水中悬浮的颗粒物质,改善出水的温度。石英砂相对密度为2.6—2.65,粒径为0.5—1.2mm;   活性炭过滤器:填装水处理用活性炭,用于去除色、味、余氯和有机物。   除铁除锰器:装填精制锰砂和石英砂二元滤料,用于去除水中铁、锰。锰砂、磁铁矿的相对密度为4.7—5.0,粒径为0.5—4mm。   材质可采用玻璃钢、A3钢防腐或衬胶、全不锈钢。操作方式有全自动和手动两种形式。   1精密过滤器应用 用于各种悬浮液的固液分离,适用范围广,适用于医药.食品.化工.环保.水处理等工业领域.   2精密过滤器工作原理及结构特点   悬浮液用泵送入滤机的每个密闭的滤室,在工作压力的作用下,滤液透过滤膜或其它滤材,经出液口排出,滤渣则留在框内形成滤饼,从而达到固液分离.   3精密过滤器产品特点   本机均采用SUS304或SUS316L优质不锈钢材料制造,耐腐蚀,经久耐用,本机滤板采用螺纹状结构,可根据不同过滤介质和生产工艺(初滤.半精滤.精滤)要求,更换不同滤材,直接用微孔滤膜能达到无菌的目的.用户还可以根据过滤量的大小,相应减少或增加层数,使之流量适合过滤要求,本机工作时加压密封过滤,液料无损耗,液体澄清度好,本机还可以根据用户需要特制多级过滤装置,一级存放较粗滤材,二级可放较细滤材,既节省生产时间和成本,又能满足生产需要,本机所有密封部件采用硅橡胶密封圈,耐高温.无毒.无渗漏,密封性能好又能提高过滤精度,而且还可以设有回流装置,滤材装配或清洗极为方便,在泵停止转动后,打开回流阀,所有沉淀物自动回出,同时可用清水从回流管进行反冲.   精密过滤器应用领域   多孔介质过滤器广泛用于水处理的工艺中,可以单独使用,但多数是用于水处理除浊、软化水、电渗析、反渗透的前级预处理,也可用于地表水、地下水的除泥沙等
