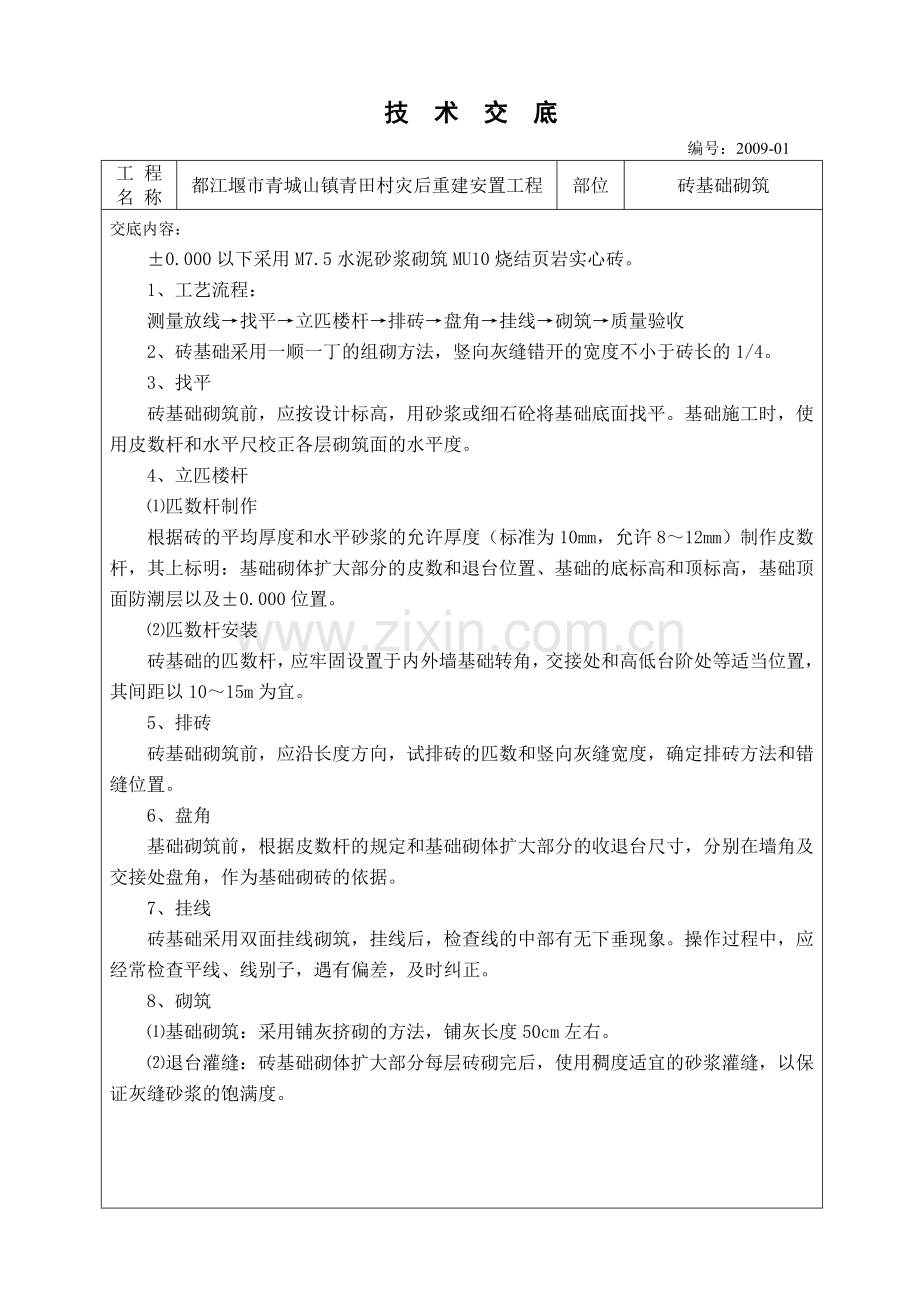

技 术 交 底
编号：2009-01
工 程
名 称
都江堰市青城山镇青田村灾后重建安置工程
部位
砖基础砌筑
交底内容：
±0.000以下采用M7.5水泥砂浆砌筑MU10烧结页岩实心砖。
1、工艺流程：
测量放线→找平→立匹楼杆→排砖→盘角→挂线→砌筑→质量验收
2、砖基础采用一顺一丁的组砌方法，竖向灰缝错开的宽度不小于砖长的1/4。
3、找平
砖基础砌筑前，应按设计标高，用砂浆或细石砼将基础底面找平。基础施工时，使用皮数杆和水平尺校正各层砌筑面的水平度。
4、立匹楼杆
⑴匹数杆制作
根据砖的平均厚度和水平砂浆的允许厚度（标准为10mm，允许8～12mm）制作皮数杆，其上标明：基础砌体扩大部分的皮数和退台位置、基础的底标高和顶标高，基础顶面防潮层以及±0.000位置。
⑵匹数杆安装
砖基础的匹数杆，应牢固设置于内外墙基础转角，交接处和高低台阶处等适当位置，其间距以10～15m为宜。
5、排砖
砖基础砌筑前，应沿长度方向，试排砖的匹数和竖向灰缝宽度，确定排砖方法和错缝位置。
6、盘角
基础砌筑前，根据皮数杆的规定和基础砌体扩大部分的收退台尺寸，分别在墙角及交接处盘角，作为基础砌砖的依据。
7、挂线
砖基础采用双面挂线砌筑，挂线后，检查线的中部有无下垂现象。操作过程中，应经常检查平线、线别子，遇有偏差，及时纠正。
8、砌筑
⑴基础砌筑：采用铺灰挤砌的方法，铺灰长度50cm左右。
⑵退台灌缝：砖基础砌体扩大部分每层砖砌完后，使用稠度适宜的砂浆灌缝，以保证灰缝砂浆的饱满度。

9、一般尺寸的允许偏差应符合下表规定：
项次
项目
允许偏差（mm）
检验方法
1
轴线位置偏移
10
用拉线和尺量检查
2
基础和墙砌体顶面标高
±15
用水准仪和尺量检查
3
垂直度
5
用吊线尺量检查
4
表面平整度
5
用2m靠尺和楔形塞尺检查
5
水平灰缝平直度
10
拉线和尺量检查
6
水平灰缝厚度（10皮砖累计数）
±8
与皮数杆比较尺量检查

接受交

底人员

签 字

交底人： 日期： 年 月 日
