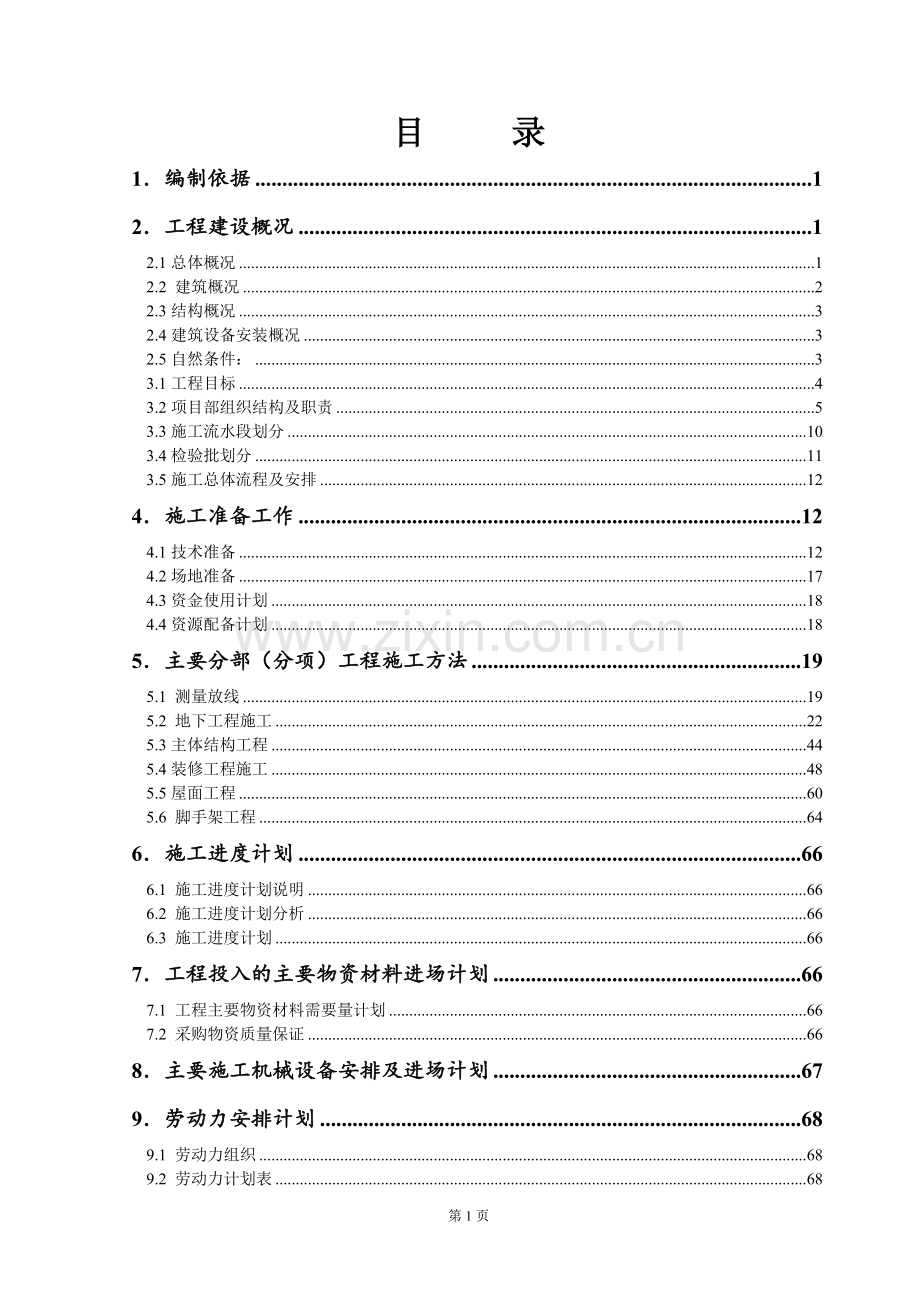

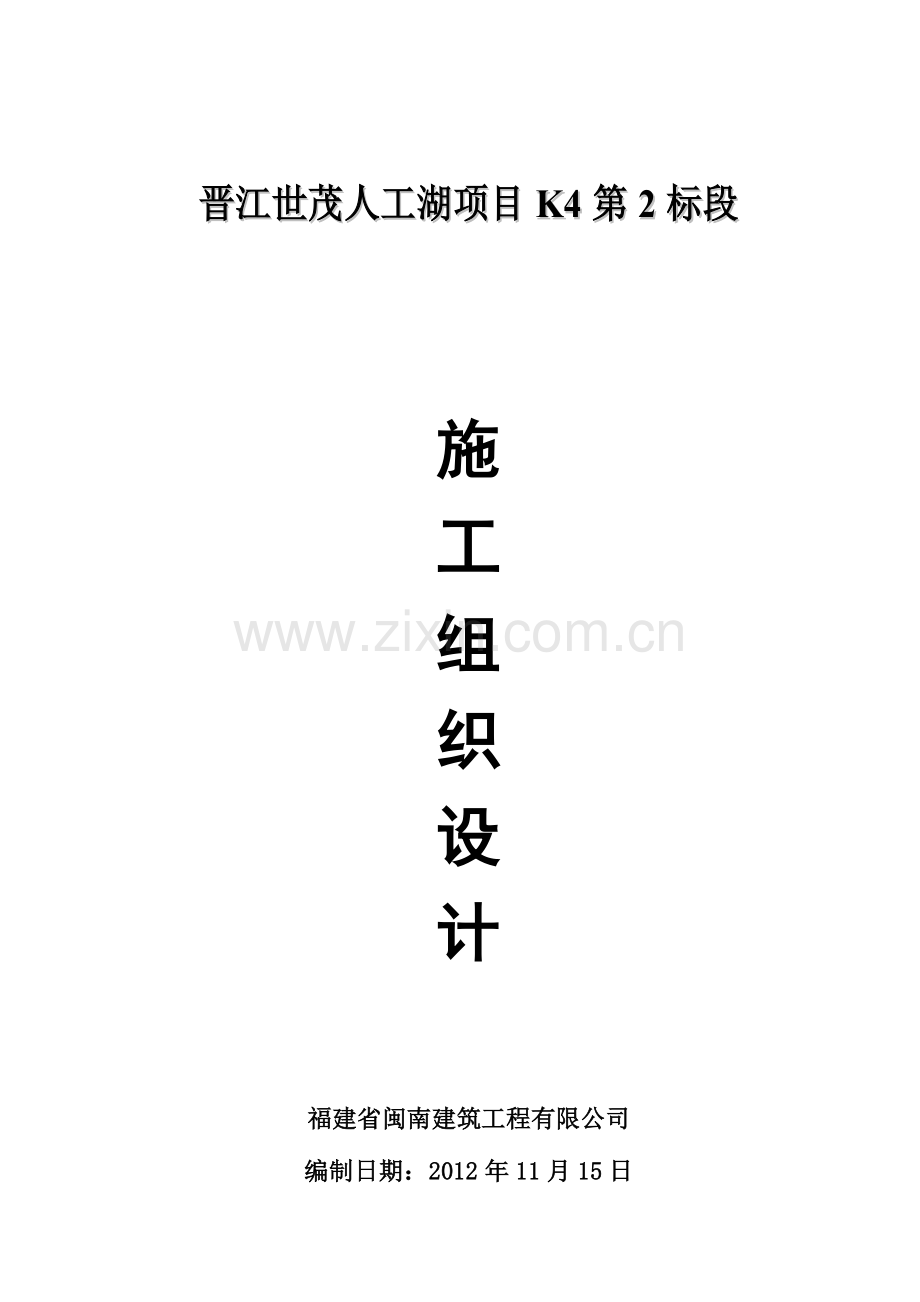

1、 晋江世茂人工湖项目K4第2标段施工组织设计福建省闽南建筑工程有限公司编制日期:2012年11月15日目 录1编制依据12工程建设概况12.1总体概况12.2 建筑概况22.3结构概况32.4建筑设备安装概况32.5自然条件:33.1工程目标43.2项目部组织结构及职责53.3施工流水段划分103.4检验批划分113.5施工总体流程及安排124施工准备工作124.1技术准备124.2场地准备174.3资金使用计划184.4资源配备计划185主要分部(分项)工程施工方法195.1 测量放线195.2 地下工程施工225.3主体结构工程445.4装修工程施工485.5屋面工程605.6 脚手架工程
2、646施工进度计划666.1 施工进度计划说明666.2 施工进度计划分析666.3 施工进度计划667工程投入的主要物资材料进场计划667.1 工程主要物资材料需要量计划667.2 采购物资质量保证668主要施工机械设备安排及进场计划679劳动力安排计划689.1 劳动力组织689.2 劳动力计划表6810确保工程质量的技术组织措施6910.1质量管理和技术措施6910.2施工重点、难点及技术保证措施7210.3 确保无质量通病的技术组织措施7410.4 成品保护措施7511保证安全生产的技术组织措施7611.1 建立健全安全生产保证体系7611.2 制定安全岗位责任制7711.3 建立安全
3、各项制度8011.4 施工用电安全措施8111.5 施工机械安全措施8211.6 架子工程安全措施8211.7 “三宝”及“四口”防护措施8211.8 施工道路安全防护及其他措施8311.9 做好分项工程的安全防护工作8311.10确保季节性安全施工的技术组织措施8312保证文明施工、保护环境的技术组织措施8512.1文明施工各项措施8512.2环境保护措施8813确保工期的技术组织措施9013.1 建立严格的施工进度计划检查制度9013.2 组织措施9013.3 制度措施9113.4 材料及外加工构件的供应措施9213.5 施工配合协调工作9213.6 实行资金专款专用9213.7 赶工措施
4、9214与建设、设计、监督单位的的配合9314.1. 同建设单位的配合9314.2. 同设计单位的配合9314.3 同质量监督(监理)机构的配合93附图一:施工总平面布置图附图二:施工总进度计划图附图三:施工组织设计(专项方案)识别策划表第120页1编制依据1.1建设单位提供的晋江世茂人工湖项目K4第2标段的施工图纸及设计变更等;1.2施工合同、招投标文件、有关施工文件;1.3国家政策、法规以及相关的技术规范、标准等;1.4建筑施工组织设计规范GB/T50502-20091.5省、市主管部门有关建筑施工的规程和规定; 1.6有关标准图集;1.7由福建岩土工程勘察研究院提供的本工程晋江世茂人工湖
5、项目K4第2标段岩土工程勘察报告;建设地区的原始资料、各种技术经济资料和施工环境资料; 1.8公司GB/T190012000 质量管理体系要求、GB/T280012001 职业健康安全管理体系 规范和GB/T24001-2004环境管理体系等三体系文件、项目管理责任书以及公司年度目标、指标。2工程建设概况2.1总体概况序号项 目内 容1工程名称晋江世茂人工湖项目K4第2标段2工程地址晋江市梅岭组团人工湖片区3建设单位泉州世茂新领域置业有限公司4设计单位中元(厦门)工程设计研究院有限公司5监理单位浙江江南工程管理股份有限公司6勘察单位福建岩土工程勘察研究院7质量监督站晋江市建筑工程质量监督站8工
6、程总承包福建省闽南建筑工程有限公司9合同性质总承包合同10总建筑面积150000m211合同工期908天12合同质量目标国家现行工程施工质量验收规范合格标准2.2 建筑概况1建筑功能住宅2建筑面积总建筑面积150000m2,3建筑层数建筑层数为地下室一层,地上分别为别墅4层 、30层、33层三种4建筑层高A-5地下室层高为4.4m, 底层3.3m,其余层为3.2mA-6地下室层高为4.4m,其余层为3.2mA-7地下室层高为4.4m,其余均为3.2mB型别墅地下室层高为5.5,其余均为3.0m地下室层高为5.05m, 其余均为3.0m地下室层高为5.05m, 其余均为3.0mA-5100mA-
7、6100mA-790mB型别墅10m6外装修外墙装饰涂料、GRC、石材幕墙。(外墙装饰未含在项目招标清单内)门窗工程外门、外窗:采用铝合金框料,平开窗采用50系列,推拉窗采用90系列,平开铝合金门采用70系列。7室内装修地面工程水泥砂浆地面。内墙装修乳胶漆墙面。门窗工程平开铝合金门、平开窗、推拉窗顶 棚乳胶漆天棚。电 梯详各幢平面图8防水工程底板1.5厚聚氨酯防水涂料顶板、外墙1.0厚水泥基渗透结晶+1.2厚聚氯乙烯防水卷材屋面防水(二级)2厚高分子防水涂膜+3厚改性沥青防水卷材卫生间1.5厚水泥基渗透结晶防水涂料9建筑节能要求屋 面80厚加气砼保温层外 墙蒸压加气混凝土砌块2.3结构概况序号
8、项 目内 容1结构形式基础结构预应力高强混凝土管桩主体结构框架结构、剪力墙结构2建筑物地基地基土质强风化花岗岩3抗震等级抗震设防烈度7度抗震设防类别乙类4结构安全等级二级5地下防水系统地下室抗渗混凝土P6、防水涂料及防水卷材6钢材类别钢筋一级钢6、8、10、12二级钢12、14、16、18、20、22、25 三级钢12、14、16、18、20、22、25、287钢筋接头形式钢筋直径22直螺纹套筒钢筋直径22绑扎、搭接焊、电渣压力焊8混凝土要求C35及以上混凝土应采用碎石级配,不能采用卵石代替2.4自然条件:2.4.1场地情况:场地位于晋江市双龙路,场地地势平坦,大部分已平整,现有地面标高约在8
9、.55左右(罗零高程)。工程位于夏热冬暖地区,属典型亚热带季风气侯区。2.4.2 场地水文地质条件地下水对砼结构和钢结构具弱腐蚀性,对钢筋砼结构中的钢筋具微腐蚀性。 2.4.3 建筑抗震地段综合评价建筑场地较为平坦,地基是稳定的,场地附近不具备产生地震断裂和构造地震的内在因素。场地处于地震基本烈度7度区,按7度近震标准进行抗震设防。2.4.4 气候条件 晋江市地处低纬度,东临海洋,属亚热带海洋性季风气候,温和多雨,年平均气温在20C左右。夏长冬短,霜冻少。全市年降水量为10001800毫米左右,自东南部向西北部递增,内陆地区比沿海地区多一倍左右。干、湿季甚为分明:39月降水量占全年的80%,为
10、湿季;102月仅占全年的20%,为干季。冬半年主要受蒙古冷高压控制,盛行东北风,气温低,干燥少雨;夏半年主要受副热带高压影响,盛行偏南风,气温高,湿润多雨。冬、夏半年的气候特征截然不同。由于太平洋温差气流的关系,每年平均受45次台风的影响,且多集中在79月份。春季阴雨绵绵,气温变化较大,各县(市)月平均气温从12.514.1逐渐上升至25.125.8。每月雨日为1621天,是一年中阴雨天最多的季节。有春雨期(3月)和梅雨期(5月)之分,春雨期天气冷热多变,有的年份还会出现倒春寒天气和冰雹等强对流天气。春雨的雨势一般不大,但也有出现暴雨和洪水的可能。梅雨(又称霉雨)是北方冷空气与来自低纬的暖湿气
11、流交汇的产物,雨势较强,暴雨频繁。56月是泉州洪汛多发季节,另外有的年份有早台风影响。夏季以晴热天气为主,7月(最热月)月平均气温在27.828.9之间,年极端最高气温多出现在夏季的7、8月份,夏季是泉州地区出现局地热雷雨天气和热带风暴、台风活动最集中的时期,平均降水量在408586毫米之间,占全年的3036。主要的灾害性天气有台风、洪涝、热浪和干旱。其中台风常导致洪涝,热浪多与干旱同步出现。秋季天高云淡,日照充足,气候宜人。月平均气温由16.7-18.3,每月平均日照时数均在100小时以上,是一年中晴好天气最多的季节,也是旅游的黄金时段。冬季雨量一般较少;气温较低,但无严寒。近年来出现暖冬现
12、象。1月(最冷月)平均气温在9.711.0之间。冬季也是一年中降水量最少,最干燥的季节。2.4.5工程特点本项目总建筑面积150000M2;建筑层数为地上4层别墅32幢、18层中高层3幢、30层高层1幢、31层高层1幢、连体大地下室一层;建筑总高度分别为9.6M、54M、90M、93.6M。,工期短,合同工期“960日历天” ,且同时施工交叉工序多,占地面积广,施工人员多,周围其它标段的施工队伍多这对项目部的施工组织能力也提出了很高的要求。3施工部署3.1工程目标3.1.1工期目标按合同约定960日历天工期完成。3.1.2质量目标(1).地基与基础、主体结构一次验收合格率100%;(2)建筑节
13、能分部一次验收合格率100%;(3).单位工程一次验收合格率100%,并满足合同规定的要求;(4).本工程质量目标为国家现行工程施工质量验收规范合格标准3.1.3安全文明目标(1).杜绝重大伤亡事故,重伤事故频率控制在0.1以下, 轻伤事故频率控制在15以下;(2).工程项目应确保安全、文明达标;(3).建筑起重机械运行确保安全。3.1.4环境目标(1).施工现场粉尘:降低粉尘的产生和排放;施工现场能见度50m以上;(2).施工噪声:降低噪声的产生,施工现场场界噪声符合建筑施工场界噪声限值 (GB12523-90)的规定;(3).施工现场污水排放:沉淀后集中排放,污水综合排放主要控制指标符合标
14、准(GB8978-1996)的要求;(4).施工现场固体废弃物:分类管理,集中存放,定时清运;(5).CI:达标率100%。3.2项目部组织结构及职责为确保优质、高效地完成本工程施工任务,我公司组织工程项经理部,成立以项目经理为首的项目班子,实行项目经理责任制,由项目经理、项目副经理、技术负责人等组成项目管理班子,对本工程进行组织施工,对工程工期、质量、安全、成本等诸要素进行全面组织与管理,全面履行与建设单位签订的施工合同。3.2.1项目部组织结构图质检员质 安 组土建各班组安全员施工员土建施工组资料员 技术负责人质检员安装各班组项目经理安装施工组施工员项目副经理材料设备组材料员保管员财务预算
15、组预算人员财务人员生活措施后 勤 组治安员3.2.2项目部主要管理人员职责(1)项目经理职责1).负责对工程项目施工实行全过程的质量控制。2).严格贯彻执行国家的技术规程、施工规范和质量标准,确保工程质量和进度达到合同要求。3).工程开工前根据工程特点组织项目部人员编制项目质量计划,确保制订的计划具有可操作性。4).负责主持施工组织设计的编写工作,并组织实施。5).依据施工任务安排进度,组织有关人员编制项目劳动力使用计划,并报公司有关领导审批。6).参与公司对项目部劳务工程分包合同的洽谈,劳务分包方进场后,应指派安全员对其进行治安、保卫、消防、安全、法制、文明施工等教育,审核其“四证”手续是否
16、齐全,并发给临时出入证,填写公司职工入场三级安全教育登记表。7).组织项目部人员监督、管理劳务分承包队伍的质量、进度、安全生产以及定期培训等工作。并在工程结束时对劳务分包方工作进行考核、评审,结果填入劳务分承包项目完成情况考核表,并报送公司经营部备案。8).工程开工前组织项目部全体成员认真学习设计图纸文件,参照规范和标准,收集相关的图集等技术资料。9).如项目出现重大质量波动,负责上报公司的技术主管人员,参与评审和确定必要的措施,经公司总工审批后予以具体实施。10).根据合同总工期的要求,组织编制工程总进度计划和分阶段进度计划(年、季、月),每周召开一次协调会,检查完成情况并制定下周计划。11
17、).组织项目部每旬进行一次安全文明施工管理自查工作。12).项目竣工具备初验收条件时,应向公司分管领导报告,协助公司工程部填写竣工报告与组织验收。13).负责参与施工中不合格产生原因的调查、纠正和预防措施的实施。14).工程验收合格移交时在竣工验收证明书上签字确认,办理工程正式移交。(2)项目副经理职责1).对项目经理负责,主管各类机械设备的安装、调试、验收等。2).牢记“质量第一,用户至上,预防为主”的宗旨,正确处理进度与质量的关系,组织好均衡生产和工序管理。3).认真执行各项质量制度和质量控制程序,确保项目部机构健全、人员到位、职责明确、资源有保证。4).严格按图纸、施工组织设计(方案)和
18、施工规范规程组织施工组织好物资搬运、贮存、检验和试验、产品标识和状态标识,落实“三检”制,对不合格品严格执行“三不放过”原则,落实成品保护措施。5).协调好与建设单位、设计院、监理公司、政府主管部门等关系,安排好各管理人员的具体工作和职责、各施工班组的施工部位和工作要求,协调好管理人员之间、班组之间、管理人员和班组之间的工作关系;并处理施工过程各种问题,及时向公司领导反应情况。6).参与组织编制施工组织设计、施工方案、作业指导书,处理施工方案更改问题。7).负责向设备安装施工管理人员进行图纸、施工组织设计交底,组织施工员向班组进行技术质量安全交底。(3)技术负责人职责1).对项目经理负责,主管
19、项目内工程技术和质量工作,对项目技术、质量工作和工程质量符合性负责。2).参与组织编制施工组织设计、施工方案、作业指导书,处理施工方案更改问题。3).负责向项目施工管理人员进行图纸、施工组织设计交底,组织施工员向班组进行技术质量安全交底。4).负责质量体系文件管理和标准、规范、规程的发放、使用、学习工作。5).组织测量放线、技术复核、协调设计文件的更改,对重大设计变更上报公司总工和技术科处理。6).审核物资采购计划,组织检验和试验,保证未经检验和试验的物资、半成品、成品不得进货、使用和安装;负责处理对外委托检验和试验问题;7).组织项目部管理人员做好施工记录,组织有关人员收集整理工程竣工资料,
20、工程竣工上交技术科审核和存档。(4)施工员职责1).对项目施工工序管理负责,严格执行工艺规程和工序管理制度。2).负责对现场进行勘察,对现场水、电、道路、临时设施等方面进行控制,为施工总平面布置提供依据。3).参与编制施工组织设计(施工方案)、作业指导书。4).负责向班组作技术、安全、质量交底,下达施工任务并检查施工任务、质量目标完成情况。5).负责施工测量定位、放线、沉降观测、技术复核、隐蔽验收。6).熟悉施工标准、规范、规程,并严格执行;负责工程图纸、设计变更、建安规程、规范、标准图集的使用管理;负责设计变更洽商和标识。7).明确关键过程、特殊过程,并对特殊过程进行连续监控;负责处理施工方
21、案更改事宜。8).负责对工程设备、施工工序、分项分部工程进行标识、记录及其标识物的管理。9).参与制定检验和试验计划,参加过程检验和试验,参加分项、分部和单位工程质量评定,负责工程设备、施工工序状态的标识。10).负责施工过程不合格品的标识记录、 隔离并报有关部门和人员;11).制定成品保护措施计划,发现问题及时提出整改要求,规定整改措施,明确责任和期限。12).负责测量器具的使用管理。13).认真填写施工过程各种记录,并收集、整理、填写编目。(5)质检员职责1).负责工程质量的检验、监督、检查,并对检验核定的结果负责。2).坚持原则,秉公办事,严格执行工艺规程,其工作不受生产进度和行政领导的
22、影响,有权越级反映质量问题; 3).参与制定过程检验和试验计划,监督施工生产过程中的质量控制情况,严格执行“三检”制,发现问题及时反映。4).建立质量台帐,协助施工员做好质量内业资料和建档工作。6).搞好质量检验中的统计工作。7).负责质量检测器具使用管理。8).认真填写质量检验、监督过程中各种记录,并整理、编目,负责工程质保资料的检查、审核。9).协助并参加各种质量检查、 质量审核及其分析会,制定或落实有关的纠正措施和预防措施。(6)材料员职责1)对工程使用材料按计划进行采购,对材料的质量、数量进行验收,确保工程所用的材料的质量符合要求。2)做好材料进出场、使用的记录,配合试验员的材料检测工
23、作,配合施工员、班组对材料的使用,配合安全员做好材料的现场子堆放,确保材料堆放整齐有序。 3)对施工中因材料质量问题引起的工程质量事故,负主要责任。(7)安全员职责1).负责项目部的安全生产、劳动保护工作,落实质量体系的有关要求。2).贯彻执行安全法规、法令、条例及公司的安全制度、措施。3).认真做好安全施工的宣传、 教育和管理工作,特别是进场新工人的安全教育工作。4).深入施工现场, 掌握安全生产动态,发现问题及时制止纠正,及时反映情况。5).有权制止违章作业, 有权抵制或越级上报违章指挥行为,有权给予罚款,遇有严重险情有权停止施工并及时上报领导。6).认真填写记录,并做好收集、整理、编目、
24、贮存、保管、查阅、归档等管理工作。7).参加或接受安全检查、质量审核,制定或落实有关纠正和预防措施。(8)预算员职责1).对工程已完成的项目进行统计,向项目部、公司汇报工程进展,分析将要施工的工程量、材料用量、劳务要求和机械设备需用量,为工作计划作好准备。2).做好工程的成本计划和核算工作。协同施工员对计划执行情况进行检查,及时调整,并向项目经理反馈计划完成情况,对施工成本、工期完成起参谋指导作用。(9)内业管理员职责1).及时收集、整理内业资料。2).认真检查资料的来源、技术指标、提供时间等是否符合要求。3).竣工验收提交公司需要的内业资料和档案馆要求归档的施工技术资料。4).内业资料要做到
25、及时、齐全、真实、有效。3.3施工流水段划分本工程质量标准高,总工期960日历天,工期比较紧张。为了保证基础、主体、装饰装修均有充裕的时间施工。确保如期完成施工任务,施工部署原则如下:(1)主体和安装、主体和装修、安装和装修立体交叉施工。(2)本工程装修阶段分三个区段进行,外墙装修、室内墙面和天棚、楼地面。施工方法采取自下而上和自上而下相结合,先室外后室内。3.4检验批划分序号分部工程子分部工程分项工程1地基与基础土方工程土方开挖、土方回填桩基预应力管桩、预制方桩混凝土基础模板、钢筋、混凝土地下防水防水混凝土、涂料防水层、卷材防水层、细部构造2主体结构混凝土结构模板、钢筋、混凝土、现浇结构砌体
26、结构填充墙砌体3建筑装饰装修地面水泥砂浆面层、地砖面层、花岗岩面层、木地板面层抹灰一般抹灰门窗铝合金门窗安装、特种门安装饰面砖(板)饰面砖粘贴涂饰水性涂料涂饰细部护栏和扶手制作与安装4建筑屋面涂料防水屋面找平层、涂料防水层、保温层、细石砼保护层、细部构造。卷材防水屋面APP改性沥青卷材防水层5建筑节能/加气混凝土砌块、屋面保温层、外门窗6建筑给水、排水室内给水系统给水管道及孔件安装、室内消防栓系统安装、给水设备安装、管道防腐室内排水系统排水管道及孔件安装、雨水管道及孔件安装卫生器具安装卫生器具安装、卫生器具给水孔件安装、卫生器具排水管道安装室外给水管网给水管道安装、消防水泵接合器及室外消火栓安
27、装、管沟及井室室外排水管网排水管道安装、排水管沟与井池7建筑电气电气照明安装成套配电柜、控制柜(屏、台)和照明配电箱(盘)安装,电线、电缆导管和线槽敷设,电线、电缆导管和线槽敷线,槽板配线,电缆头制作、导线连接和线路电气试验,普通灯具安装,插座、开关,建筑照明通电试运行防雷及接地安装接地装置安装,避雷引下线和变配电室接地干线敷设,建筑物等电位连接,接闪器安装8智能建筑通信网络系统通信系统、有线电视系统安全防范系统电视监控系统、出入口控制系统9通风与空调送排风系统等风管与配件制作、风管系统安装、风机安装、系统调试等10电 梯甲方自行分包 各分项工程检验批按楼层、变形缝及规范相关规定划分。3.5施
28、工总体流程及安排第一阶段:施工准备阶段本阶段将与业主单位进行工作面移交,确定测量水准点及红线位置,对场地进行放线定位,按照施工总平面布置图,搭建现场临时设施,以及在场外地搭建临时加工场。第二阶段:桩基施工阶段本阶段顺序施工准备、桩机进场、桩基施工。计划进场锤击桩桩机3台,按桩基行进路线图布置,全面施工。第三阶段:土方开挖、基坑支护及地下结构施工阶段本阶段顺序施工准备、土方开挖结合基坑支护、地下室底板、地下室混凝土结构,机电安装工程预留预埋配合、土方回填。地下室底板计划用1台混凝土地泵和一台砼天泵输送混凝土,混凝土一次连续浇筑完成。地下室结构施工主要施工流程小循环为:墙、柱钢筋安装墙、柱模板安装
29、、梁板模板安装墙、柱混凝土浇捣梁、板钢筋安装梁、板混凝土浇捣。第四阶段:主体结构施工阶段进入主体结构施工阶段后,按设计图纸后浇带为界划分施工段进行施工,每个施工段循环流程如下:墙、柱钢筋安装墙、柱模板安装梁、板模板安装墙、柱混凝土浇捣梁、板钢筋安装梁、板混凝土浇捣。主体结构钢筋混凝土分项工程验收后开始砌体工程施工。第五阶段:装饰、机电安装以及钢结构施工阶段本阶段完成机电设备、强弱电、消防安装、给排水、屋面钢结构、室内外装修工程施工,设备试运行完成。第五阶段:竣工收尾施工阶段完成工程整体的系统调试,通过业主、监理、设计与施工单位参加的四方验收,四方验收通过后,进行档案馆资料移交,最终报建设局进行
30、竣工备案,交付业主使用。4施工准备工作4.1技术准备4.1.1建立测量控制网项目经理部在与建设单位办理好现场交接手续后,根据建设单位或监理单位提供的定位轴线和高程基准点,建立测量控制网。基于本工程特点采用以下几种测量仪器来确保测量精度:配备全站仪、经纬仪用于轴线控制,水准仪用于沉降观测及高程控制;配备铅垂仪用于垂直度控制。4.1.2施工所需技术资料准备根据本工程的特点,项目部必须配备建筑工程施工质量验收统一标准GB50300-2001及与其配套的各项施工质量验收规范、施工工艺标准、建筑工程施工质量评价GB/T50375-2006等技术资料。4.1.3施工方案编制计划项目部应根据工程的特点,计划
31、编制如下施工方案:1PHC管桩施工方案;2模板工程施工方案;3地下室、屋面防水工程施工方案;4建筑节能工程专项施工方案;5建筑工程施工质量验收统一标准GB50300-2 001表A.0.1要求的各项方案和相关管理制度;6临时用电施工方案;7塔吊安拆施工方案;8施工电梯安拆施工方案;9钢管脚手架安拆施工方案;10土方开挖方案;11其他施工方案。4.1.4试验检验工作计划本工程检验试验项目计划如下:4.1.4.1钢材出厂合格证及进场检验报告钢材进场后的抽样检验的批量应符合下列规定:钢筋砼用热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条以同一牌号、同一规格不大于60t为一检验批。4.1.4.2 焊接及
32、机械连接出厂合格证及进场检验报告(1).凡采用焊接或机械连接的受力钢筋均应有力学性能检验告,其被连接母材质量检验结果均须符合设计及有关标准、规范及规程的规定。(2).其检验批量应符合下列要求:1).钢筋电渣压力焊和钢筋电弧焊,按不超过二楼层中300个同牌号钢筋接头为一批,不足300个仍按一批。2).钢筋机械连接以同一施工条件下采取同一批材料的同等级、同型式、同规格不超过500个接头一批,当现场检验连续10个验收批抽样合格率为100,验收批的数量可为1000个接头(现场安装同一楼层不足500个或1000个接头时仍按一批)。4.1.4.3水泥出厂合格证及进场检验报告(1).本工程用的水泥均应按厂别
33、、品种提供水泥出厂合格证,合格证备注栏中填明单位工程名称及使用部位、进场数量。(2).水泥检验应按批进行,按同一生产厂家,同一强度等级,同一品种,同一批号且连续进场的水泥,以200t(袋装)为一批,每批水泥抽样不少于一次。4.1.4.4砖、砌块出厂合格证及进场检验报告(1).砌体工程所用砌墙砖应有出厂合格证,其外观检验、强度检验数据及结论均应满足设计要求,同时还要符合烧结多孔砖GB13544、烧结空心砖和空心砌块GB13545和蒸压加气砼砌块标准的要求。(2).砌墙砖应以同厂家、同规格15万为一批,蒸压加气砼砌块1万块为一批,每批按标准规定抽取一定数量做有关项目的检验。4.1.4.5砂、石进场
34、检验报告(1).砼用砂、石及砂浆用砂应有检验报告,同时砼用砂、石还要符合普通砼用砂质量标准及检验方法JGJ52、普通砼用碎石或卵石质量标准及检验方法JGJ53标准要求。(2).砂、石应按同产地同规格分批检验,以400 m3为一批。4.1.4.6外加剂出厂合格证及进场检验报告(1).混凝土外加剂、泵送剂应以同厂家、同品种一次供应10t为一批,不足10t按一批进行检验,每一批取样量不少于0.2t水泥所需用的外加剂量,同批号的产品必须混合均匀。(2).砂浆、砼防水剂以同厂家、同品种一次供应50t为一批,不足50t按一批进行检验,每一批号取样量不少于0.2t水泥所需用的外加剂,同一批号的产品必须混合均
35、匀。4.1.4.7隔热保温材料出厂合格证及进场检验报告(1).本工程保温隔热材料设计为:屋面选用80mm加气砼,外墙体采用蒸压加气砼砌块。材料进场时应对品种、规格、外观和尺寸进行验收。材料包装应完好,应有产品合格证书、中文说明书及相关性能的检测报告。(2).进场后需要进行检验项目必须包括:导热系数、密度、抗压强度或压缩强度。同厂家生产的同品种、同批次的进场材料应至少抽查六次样品送检测机构进行检验。4.1.4.8防水材料合格证及检验报告(1).本工程屋面防水材料选用3.0厚改性沥青防水卷材;卫生间墙面及地面采用1.5厚水泥基渗透结晶防水涂料。防水材料必须有出厂合格证和进场复验报告。(2).沥青防
36、水卷材:大于1000卷抽5卷,每5001000卷抽4卷,100499卷抽3卷,100卷以下抽2卷 ,进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中,任取一卷作物理性能检验。4.1.4.9铝合金门窗出厂合格证及进场检验报告(1).铝合金门窗进场时应对规格、外观及规格等进行验收,包装应完好,应有产品合格证书和附件出厂合格证。(2).铝合金窗的“三性”检测报告包括气密性能、水密性能、抗风压性能。4.1.4.10砂浆试件抗压强度试验报告(1).砂浆试件取样留置应满足下列要求:1).每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆,每台搅拌机应至少取样一次。2).建筑地面工程水泥砂
37、浆强度试件,按每一层(或检验批)不应小于1组,当每一层(或检验批)面积大于1000m2时,每增加1000 m2应增做一组试件,剩余不足1000m2的按1000m2计。当配合比不同时,应相应制作不同试件。3).同盘砂浆只应制作一组试件。4.1.4.11混凝土试件抗压强度试验报告(1).结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定:1).每拌制100盘且不超过100m3同配合比的混凝土,取样不得少于一次;2).每工作班拌制同一配合比的混凝土不足100盘时,取样不得少于一次;3).商品混凝土每浇注不超过100m3同配合比的混凝土,取样不得少于一次; 4).建筑
38、地面工程混凝土强度试件每一层(或检验批),每1000m2取样不得少于一次,每增加1000m2应增取一次,不足1000m2的按1000m2计。当改变配合比时,亦应相应增加制作试件取样次数。 5).每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定,同一强度的混凝土留置组数不应少于3组,不宜小10组。4.1.4.12混凝土抗渗试验报告对有抗渗要求的混凝土结构,其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土取样与试样留置应符合下列规定:预拌混凝土当连续浇筑混凝土每500m3应留置不少于二组试件,且每部位(底板、侧墙)的试件不少于二组,当每增加250500m
39、3混凝土时,应增加二组试件,当混凝土增加量在250m3以内时不再增加试件组数。4.1.4.13见证检测报告(1).建筑工程中涉及结构安全的试块、试件和材料应在建设单位或工程监理单位人员的见证下,由施工单位的现场试验人员在现场取样,并送至经过省级以上建设行政主管部门资质认可的对外检测单位进行检测。(2).涉及结构安全的试块、试件和材料见证取样和送检的比例不得低于有关技术标准中规定应取样数量的30。(3).下列试块、试件和材料必须实施见证取样和送检:1).用于承重结构的混凝土试块;2).用于承重墙体的砌筑砂浆试块;3).用于承重结构的钢筋及连接接头试件;4).用于承重墙的砖和混凝土小型砌块;5).
40、用于拌制混凝土和砌筑砂浆的水泥;6).用于承重结构的混凝土中使用的掺加剂;7).地下、屋面、厕浴间使用的防水材料;8).国家规定必须实行见证取样和送检的其它试块、试件和材料。4.1.4.14混凝土结构检验(1).混凝土强度检验1).对涉及混凝土结构安全的重要部位应进行结构实体的混凝土强度检验。.对混凝土强度的检验,应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。2).同条件养护试件的强度代表值应根据强度试验结果按现行国家标准混凝土强度检验评定标准GBJ107的规定确定后,乘折算系数取用;折算系数宜取为1.10,也可根据当地的试验统计结果作适当调整。(2).钢筋保护层厚度检验本工
41、程结构钢筋保护层厚度检验计划采用非破损检测方法,委托有相应资质的试验单位进行检测。1).对涉及混凝结构安全重要部位应进行结构实体的钢筋保护层厚度检验。检验应在监理工程师(建设单位项目专业技术负责人)见证下,由施工项目技术负责人组织实施。2).钢筋保护层厚度检验的结构部位和构件数量应符合下列要求:钢筋保护层厚度检验的结构部位,应由监理(建设)、施工等各方根据结构构件的重要性共同选定。对梁类、板类构件,应各抽取构件数量的2且不少于5个构件进行检验;当有悬挑构件时,抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50。对选定的梁类构件,应对全部纵向受力钢筋的保护层厚度进行检验;对选定的板类构件,应抽
42、取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋,应在有代表性的部位测量1点。4.1.5样板制作计划在分项工程施工前,由施工组长根据施工方案和技术交底以及现行国家规范、标准,组织进行分项样板施工,在施工部位挂牌注明工序名称、施工责任人、技术交底人、操作班组长、施工日期等。样板未通过验收前不得进行下一步施工。班组及分包队伍在样板施工中也接受了技术标准、质量标准的培训,做到统一操作程序,统一施工做法,统一质量验收规范。4.1.6深化施工图纸、规范图集等(1). 开工前,项目部组织全体人员认真学习设计图纸和文件,对照规范和标准,收集相关的图集等技术资料。(2).在充分熟悉设计图纸及相关文件后
43、,进行图纸自审和会审,以及各专业施工图纸的协调工作。(3).对参与项目实施及过程控制的所有人员进行技术规范、标准、操作规程、作业指导书等的学习和培训。对参与新技术、新工艺、特殊结构等人员进行专门的培训和考核。建立和完善技术交底制度。(4).综合熟悉图纸、现场踏勘、自会审过程中的有关纪要和认识,着手编制施工组织设计。4.2场地准备4.2.1施工场地按照施工总平面布置规划,搭设办公室、食堂、仓库、厕所等临设。所有场地内的材料堆场的地面均作硬地处理,散体材料应加设围护。4.2.2场内临时道路按照施工总平面布置,留设场内道路,路面均采用15cm厚C20素砼浇筑。4.2.3施工用电根据本工程情况和施工进
44、度计划,以及所采用的施工机械设备,进行施工用电计算。施工用电量详见施工现场临时用电方案。4.2.4施工用水根据工程量和施工进度计划,进行施工用水量计算,施工临时用水设计详施工平面布置。(1).施工高峰用水量计算: q1施工用水总量;k1未预计的施工用水系数,本工程取1.10;k2用水不均衡系数,本工程取1.5;Wa每台班实物量,本工程预计施工高峰期冲洗模板3000 m2;砌砖80m3;(由于本工程主要采用商品混凝土,故以上的数据是施工中可能出现的最高用量)(2).施工现场生活用水 (3).现场消防用水 由于现场人数不超过5000人,且现场面积在25hm2以内,所以现场消防用水q5取10L/s。(4).现场用水总量 Q=q1+q2=1.77+0.36=2.13L/s q3(5).供水管径的选择 取D=80mm根据以上计算,供水管径取D=80mm可满足本工程施工要求。施工楼层将采用高压水泵供水,拟配置3台高压水泵。4.2.5施工排水、排污(1).地面排水系统。沿施工道路外侧设置砖砌排水明沟200300mm,每30m左右设置一个集水井(加钢砼盖板保护)。
