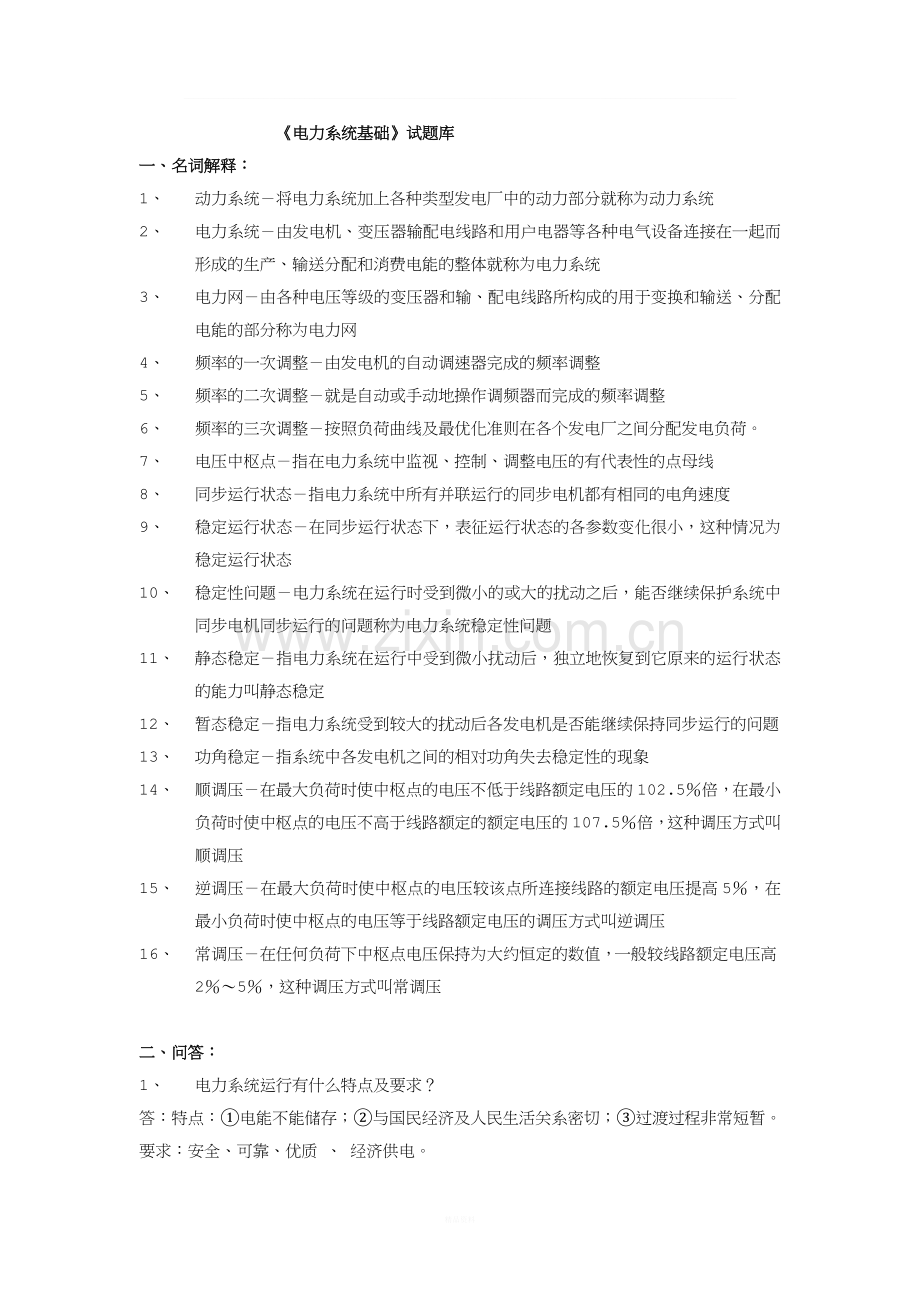

_电力系统基础试题库一、名词解释：1、 动力系统将电力系统加上各种类型发电厂中的动力部分就称为动力系统2、 电力系统由发电机、变压器输配电线路和用户电器等各种电气设备连接在一起而形成的生产、输送分配和消费电能的整体就称为电力系统3、 电力网由各种电压等级的变压器和输、配电线路所构成的用于变换和输送、分配电能的部分称为电力网4、 频率的一次调整由发电机的自动调速器完成的频率调整5、 频率的二次调整就是自动或手动地操作调频器而完成的频率调整6、 频率的三次调整按照负荷曲线及最优化准则在各个发电厂之间分配发电负荷。7、 电压中枢点指在电力系统中监视、控制、调整电压的有代表性的点母线8、 同步运行状态指电力系统中所有并联运行的同步电机都有相同的电角速度9、 稳定运行状态在同步运行状态下，表征运行状态的各参数变化很小，这种情况为稳定运行状态10、 稳定性问题电力系统在运行时受到微小的或大的扰动之后，能否继续保护系统中同步电机同步运行的问题称为电力系统稳定性问题11、 静态稳定指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力叫静态稳定12、 暂态稳定指电力系统受到较大的扰动后各发电机是否能继续保持同步运行的问题13、 功角稳定指系统中各发电机之间的相对功角失去稳定性的现象14、 顺调压在最大负荷时使中枢点的电压不低于线路额定电压的102.5倍，在最小负荷时使中枢点的电压不高于线路额定的额定电压的107.5倍，这种调压方式叫顺调压15、 逆调压在最大负荷时使中枢点的电压较该点所连接线路的额定电压提高5，在最小负荷时使中枢点的电压等于线路额定电压的调压方式叫逆调压16、 常调压在任何负荷下中枢点电压保持为大约恒定的数值，一般较线路额定电压高25，这种调压方式叫常调压二、问答：1、 电力系统运行有什么特点及要求？答：特点：电能不能储存；与国民经济及人民生活关系密切；过渡过程非常短暂。要求：安全、可靠、优质 、 经济供电。2、 电力网的额定电压主要有哪些？答：3KV、6KV、10KV、35KV、60KV、110KV、220KV、330KV、500KV、750KV。3、 架空线路主要由哪些部件构成？各部件各有什么作用？答：由导线、避雷线、杆塔、绝缘子、和金具组成。导线传导电流，输送电能；避雷线将雷电流引入大地，时电力线路免遭雷击；杆塔支撑导线和避雷线；绝缘子支撑或悬挂固定导线，并使导线和杆塔保持一定绝缘距离；金具连接、固定、保护导线及绝缘子4、 架空线路和电缆线路各有什么特点？适用于什么场合？答：架空线路裸露在空气中，容易受到外界环境条件的影响，但是投资省、施工维护和检修方便的优点，所以电力网中绝大多数的线路都采用架空线路。电缆线路则是将电缆埋设在地下，投资相对较大，但是可以避免外力破坏和气象条件的影响，供电可靠性高，不需要架设杆塔，不影响城市美观，可以跨海送电，因而可以根据需要采用电缆线路。5、 衡量电能质量的指标是什么？答：频率、电压、波形6、 如何选择主调频厂？答：1）具有足够的调整容量和调频范围；2）能迅速地调整发电厂的出力；3）调整出力时硬符合安全经济原则7、 电力系统的无功电源有哪些？各有什么特点？答：发电机、同步调相机、静电电容器 、静止无功补偿器 、静止无功发生器 8、 电压中枢点怎样选择？答：1）大型发电厂的高压母线；2）枢纽变电所的二次母线；3）有大量地方性负荷的发电厂母线9、 电力系统的调压措施有哪些？答：1）调节发电机励磁电流调压；2）适当选择变压器的变比；3）改变无功的分布使电压损耗减小；4）改变网络参数减小电压损耗10、 电力系统电压偏移的影响有哪些？答：1）电压降低会使网络中功率损耗加大；2）电压过低有可能危及电力系统运行稳定性；3）电压过高各种电气设备的绝缘可能受到损害，在超高压网络中还将增加电晕损耗等11、 降低电能损耗的意义和方法各有哪些？答：意义：电力网的电能损耗不仅耗费一定的动力资源，而且占用一部分发电设备容量。因此，降低网损是电力企业提高经济效益的一项重要任务。 方法：1、提高电力网负荷的功率因数：1）合理选择异步电动机的容量并调整其运行方式；2）合理选择变压器及感应电炉和电焊机设备的容量；3）采用并联补偿装置；2、提高电力网运行电压水平；3、改变电力网的界限和运行方式：1）开式电力网改为闭式电力网运行；2）使闭式电力网的功率分布为经济分布；在闭式电力网中装纵横调压变压器；闭式电力网内装设串联电容器；3）实行变压器的经济运行；4）在小型电力系统发电厂间实行负荷经济分配的原则；5）电力线路按照经济电流密度选择，然后按照技术指标要求效验。12、 提高静态稳定性的措施是什么？答：1、采用自动调节励磁装置；2、减小元件的电抗：1）采用分裂导线；2）提高线路额定电压等级；3）采用串联电容补偿；3、改善系统的结构和采用中间补偿设备；13、 提高暂态稳定性的措施是什么？答：1、故障的快速切除和采用自动重合闸装置；2、提高发电机输出的电磁功率：1）对发电机实行强行励磁；2）发电机采用电气制动；3）变压器中性点经小阻抗接地；3、减少原动机输出的机械功率14、 电压中枢点的三种调压方法有哪些？哪种最容易实现？哪种介于其中？哪种最难实现？答：有逆调压、顺调压、常调压三种。最容易实现的是顺调压，最难的是逆调压，常调压介于两者之间。15、 系统备用容量有哪些？哪些是热备用？哪些是冷备用？答：有负荷备用、事故备用、检修备用、国民经济备用。负荷备用和事故备用属于热备用；检修备用和国民经济备用属于冷备用。三、填空：1、对电力系统运行的基本要求是 供电的可靠性 、 良好的电能质量 、 力求系统运行的经济性 。2、变压器损耗是由 短路损耗 和 空载损耗 两部分构成。3、负荷曲线是指 把有功及无功负荷随时间变化的情况用图形来表示就称为负荷 曲线。 4、我国电力系统的3KV以上的额定电压等级有6KV、10KV、和 35KV 、 60KV 、 110KV 、 220KV 、 330KV、 500KV、 750KV。 5、发电设备的备用容量按其用途可分为负荷备用、事故备用、检修备用_和国民经济备用等四种。 6、电力系统中的无功电源有发电机、 静电电容器 _、调相机和静止补偿器等。7、架空线路是由导线 避雷线 、 杆塔、 绝缘子 及 金具 等元件组成。8、电力系统稳态运行工作包括 电力系统正常 、 三相对称状态的分析和计算 、 无功电压的控制和调整 。9、电力系统的备用接线方式包括 双回路放射式 、 干线式 、 链式、环式 、 两端供电网 。10、电力系统中枢点调压方式有 逆调压 、 顺调压 、 常调压 。11、所谓电力系统的稳定性，就是 电力系统在运行时受到微小的或大的扰动之后，能否继续保护系统中同步电机同步运行的问题 。一般来讲，不论是否计及自动调节装置的作用，电力系统的稳定性可由扰动的大小分为 静态稳定 和 暂态稳定 两类。12、电力系统的暂态过程有 波过程 、电磁暂态过程 、及 机电暂态过程 三个过程。13、发电设备的备用容量按其途可分为负荷备用、事故备用、 检修备用 和 国民经济备用 等四种。14、电力系统的无备用接线方式包括 放射式 、 干线式 、 链式 。15、那种高峰负荷时升高电压；低谷负荷时降低电压；的中枢点调压方式称为逆调压。供电线路较长；负荷变化较大的中枢点往往采用这种调压方式。16、电力系统的有功和频率调整大体上可分为一次、二次、三次调整。所谓一次调整 指由发电机调速器进行的 频率调整 ，二次调整指 指有发电机的调频器进行的 频率调整 ，三次调整其实就是指 按照负荷曲线及最优化准则分配发电负荷。17、无功功率的并联补偿设备主要有 静电电容器和 静止补偿器 及调相机。18、衡量电能质量的指标有 频率、 电压 和波形。19、有功的年负荷曲线一般指 年最大负荷曲线 ，即表示 最大有功负荷随时间变化的情况 。20、加速面积与减速面积相等是 保持暂态稳定的条件，这就是所谓的 等面积 定则。四、选择：1、简单的闭式网主要可分为环网和（B）A 放射网B 两端供电网C 干线式网D 链式网2、我国中、小电力系统运行时，规定允许频率偏差（C）A 0.1HzB 0.2HzC 0.5HzD 0.7Hz3、输电线路单位长度的电阻主要决定于（ D ）A 材料和对地高度B 电晕损耗和电压C 几何均距和半径D 材料和粗细4、线路电压在220KV及以上时，采用分裂导线的目的是（ D）A 减少导线重量 B 增大导线应力C 增大线路电容 D 减少电晕和线路电抗 5、频率的二次调整是由（ C ）A 发电机组的调速器完成的B 调相机的励磁调节器完成的C 发电机组的调频器完成的D 静止无功补偿器完成的6、无功功率通过线路电阻时（A）A 产生有功功率损耗B 产生无功功率损耗C 不产生有功功率损耗D 既不产生有功功率损耗也不产生无功功率损耗7、我国目前运行的葛上直流输电线，其电压等级为 （ C ）A、500KV、 B、750KV、 C、500KV8、频率的一次调整是由（ A）A 发电机组的调速器完成的 B 调相机的励磁调节器完成的C 发电机组的调频器完成的 D 静止无功补偿器完成的9、一般机加工和城镇用电属（ C ）类负荷。A 一 B 二 C 三10、系统的备用容量一般包括（A、 B、C、D ）A 热备用 B 事故备用 C 检修备用 D 国民经济11、我们通常所说的调压措施有（A、B、E ）A、改变发电机的端电压 B、调整变压器分接头C、改变环网中的无功分布 D、线路串联电容E、线路并联电抗12、电力系统静态稳定的判据为（ A、B、C ）A、dP/d0 B、 dQ/dV0 C、 dP/df0 D、dQ/dV013、简单电力系统暂态稳定的判据是（A、B、D）A、按等面积法则 B、按c.lim180 C、按dP/d 0 D、按V0.814、我国目前最大的水利发电厂是（ C ）A、龙羊峡 B、白山 C、三峡水电厂 D、葛洲坝水电厂15、统计资料表明，在电力系统稳定破坏性事故中的直接原因中，因工作人员过失引起的占（ A ）A、32 B、28 C、17 D、916、按规定，容量在（ B ）MW及以上电网正常运行时，频率的偏移不得超过0.2HZA、5000 B、3000 C、10000 D、150017、潮流计算中，一段输电线两端之间的功率角是（ A ），其单位是（ D ）A、线路两侧电压的相位差 B、线路中负荷电流滞后于端电压的角度 C、度 D、弧度18、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（ B ）调整A、一次 B、二次 C、三次 D、四次19、目前常用的提高系统静稳定的措施是（B、C、E、F）A、减少发电机或变压器的电抗 B、采用自动调节励磁装置C、减少线路电抗 D、线路串联电容补偿E、改善系统结构 F、改变运行方式20、系统常用于提高暂态稳定的措施有（ A、B、C、E、I、J、K ）A、故障快速切除 B、线路快速重合 C、强行励磁C、快关气门 E、电气制动 F、变压器经小电阻接地G、设置开关站 H、线路串联电容补偿 I、连锁切机J、连切负荷 K、设置解列点五、判断：1、保持良好的电能质量就是保持系统运行频率在500.5HZ的偏移范围以内。 （ ）2、抗旱用电属于二类负荷。 （ ） 3、综合用电负荷+网损=发电负荷 （ ） 4、所谓线路的额定电压实际就是线路的平均电压（Va+Vb）/2。 （ ）5、所谓线损率系指线路上损耗的电能与线路始端输入电能的比值。 （ ）6、在环型网络的潮流中，其有功分点与无功分点总是重合的（ ）。 7、系统的单位调节功率标志了系统负荷增加或减少时，系统频率变化的多少，它与发电机无关。 （ ） 8、系统的电压稳定即负荷的稳定问题属于暂态稳定问题。 （ ）9、稳定破坏是由事故引起的与负荷管理无关。 （ ） 10、按dP/d0判据确定的稳定极限，正常运行时，其稳定储备可以小于10%。（ ）11、负荷特性指负荷功率随负荷端电压变化而变化的规律 （ ）12、有限长线路末端连接的负荷阻抗等于特性阻抗时，该负荷阻抗消耗的功率称自然功率 （ ）13、发电机在以低于额定功率因数运行时，其发无功的能力将取决于励磁电流不超过额定值的条件；而在进相运行时，发电机吸收无功的能力将取决于稳定性的条件 （ ）14、改变主变分接头进行调压，其实就是改变无功负荷在网络中的流动，并不一定能改变系统的电压水平 （ ）15、发电机正常运行时突然失磁将会从系统吸收一定的无功，因此对系统的影响也只限于影响一些电压水平 （ ）16、发电机强励磁动作一般说明系统某处出现了短路故障 （ ）17、现在强调经济效益，因此稳定运行也应服从经济效益 （ ）六、计算：1、如图所示电力系统,线路额定电压已知,试求发电机、变压器的额定电压。（10分）发电机：10.5KV T1：242 KV、121KVT2：110KV、38.5KV、10KVT3：220KV、38.5KVT4：35KV、400V2、如下图所示，某负荷由发电厂母线经110KV单回线路供电，线路长80KM，线路单位公里参数为：r1=0.33，x1=0.429，b1=2.6510-6S，发电厂母线电压U1=116KV，末端负荷S=15+j10MVA，求输电线的功率损耗及末端电压U2。(15分)U1 L=80KM U2 S=15+j10MVA LGJ-95 答案：首端功率：15.768636J13.708MVA 阻抗前功率：15.768636J12.2818MVA 阻抗后功率：15J11.2826MVA 功率损耗：0.768638J0.99923MVA末端电压：108.778KV110kV运行，功率损耗S1=101.8704+j45.2263MVA 电压损耗U1%=22.1 220kV运行，功率损耗S2=92.9146+j14.2263MVA 电压损耗U2%=4.64 功率损耗减少S=8.9558+j30.6905MVA 电压损耗减少U%=17.463、 某电力线路导线为LGJ-185，长度为100kM，导线计算外径为19mm，线路末端负荷为90+j20MVA。该电力线路由110kV升至220kV运行，假设升压前后导线截面和负荷大小保持不变，而且不考虑电晕损失的增加，导线水平排列，升压前后导线间距由4m增加到5.5m。试问升压前后电力线路的功率损耗减少了多少？电压损耗的百分数减少了多少？ Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
