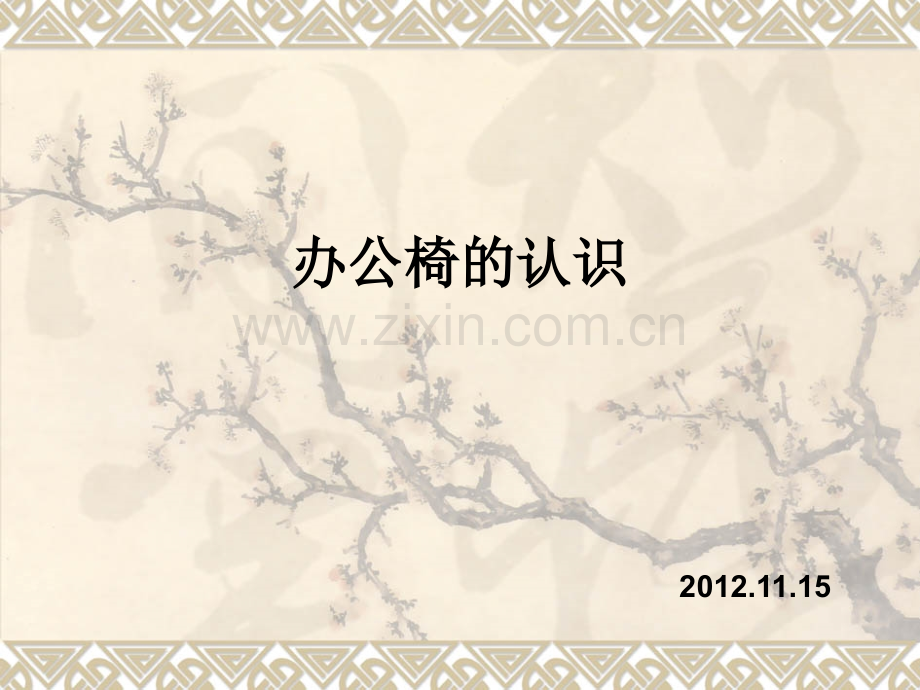

办公椅的认识.ppt

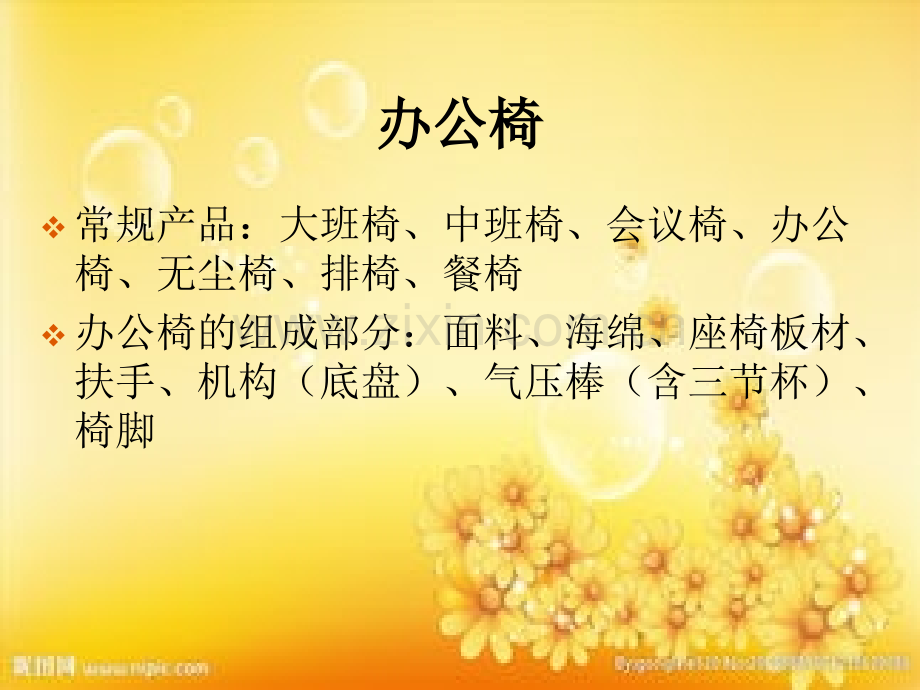

办公椅的认识办公椅的认识2012.11.15办公椅办公椅v常规产品：大班椅、中班椅、会议椅、办公椅、无尘椅、排椅、餐椅v办公椅的组成部分：面料、海绵、座椅板材、扶手、机构（底盘）、气压棒（含三节杯）、椅脚内容纲要内容纲要v课程包括两大部分：课程包括两大部分：v1、面料：布、皮、仿皮；、面料：布、皮、仿皮；v2、其它部分：配件、其它部分：配件生产工艺生产工艺v按样剪皮(利用电剪机将沙发真皮裁剪成相应的规格)检验单缝(将其放入缝纫机内进行平缝处理，使得到椅子外部所需的套子)成型板锯切（利用各类木工设备将实木料加工成椅子木架，该过程主要对实木料进行锯、钻、刨等操作，以便后道组装加工）检验定装配孔（利用木工设备将成型的木架零部件组装成为椅子框架，该过程主要对零部件进行钻孔）检验粘贴海绵成型（利用强力瞬间接着剂的作用将海绵贴在木架上，在这期间对超出木架部分的海绵利用切海绵机进行切除，使得大致的椅子框架。）检验扪皮、麻线（利用电剪机将椅子真皮、裁剪成相应的规格，然后将其放入缝纫机内进行平缝处理，使得到椅子外部所需的套子；之后将缝好的套子罩在贴好海绵的框架上，同时将多余的布头扪入椅子内侧便得到成品椅子。）检验 封胶边检验安装底盘、扶手检验试装校正包装检验入库 生产工艺生产工艺v质量基本要求：单缝均匀牢固，缝倏流畅，转角顺畅饱满；椅身水平，试坐时无左右倾倒及摇摆现象；气杆升降自然平稳；前后倾仰底盘无异响。v结构主体为铁骨架，通过破坏性测试，绝对安全结实；坐垫内置高密度海绵，舒适、不易变形;无尘椅、静电椅v组成部分：靠背、背铁、坐垫、托盘、气压棒、踩脚圈、五星脚v特点：椅面高强度、耐磨耐腐、耐冲击、抗裂变，散热透气，质感舒适，适合防静电要求之环境和万级净化室用，耐酒精（限PVC）v主要用途：清除静电，大量用于电子生产车间，实验室，无尘车间。v表面电阻：103106 或 106 109v系统电阻：109一、面料：布、皮、仿皮一、面料：布、皮、仿皮二、第二层：泡棉二、第二层：泡棉三、第三层：木板三、第三层：木板四、扶手四、扶手五、机构（底盘）五、机构（底盘）六、气压棒（含三节杯）六、气压棒（含三节杯）七、椅脚七、椅脚八、椅轮八、椅轮一、办公椅的主要组成部分一、办公椅的主要组成部分第一节第一节面料面料牛皮牛皮v在皮革中,牛皮分头层皮与二层皮。v头层牛皮也称全青皮，牛皮经过皮毛处理后，进行人工着色处理。保持了牛皮天然的弹性、韧性，且外表皮质细腻。色牢度高，弹性和透气性好，机械强度高，特别是撕裂强度和抗张强度高。一般优质真皮沙发选用的必须是头层黄牛皮。v二层牛皮即复合牛皮，复合牛皮，也称为二层牛皮但不是牛身上的皮，是头层皮的边角料打碎后加入聚乙烯材料重新贴合而成，然后在表面进行化学材料喷涂或覆上 PVC、PU 薄膜制作而成，它仍然保持牛皮的特性，但耐穿性及强度则不如头层牛皮。仿皮仿皮v仿皮是用合成材料制成，不怕蛀，不易发霉，表面耐水性极好，但合成革不耐高温，不耐化学物质侵蚀。仿皮有PU和PVC等很多种。PU皮：即是聚氨酯，分为聚醚型和聚踬型，而PU革指的是涂层面PU的一种人造革制品，特点是质地最软、耐折、有一定的吸湿性。PVC皮：PVC人造皮的第一代产品。它是以纺织或针织材料为底基。聚胺乙烯树脂为涂层的仿革制品，特点是近似于天然皮革，外观鲜艳、质地柔软、耐磨、耐折、耐酸碱等。布艺布艺v台湾“颐达”家具专用阻燃布艺，色泽亮丽，耐磨性强，阻燃，防褪色，清洁方便。v网布结构外观时尚、贴背透风透气、坐感舒适。第二节泡棉第二节泡棉海绵：采用一次成型纤维棉，表面可防氧化，防碎经过“ILD”测试，1.2英寸铁块下压泡棉下降1/4，用手压下时泡棉下降约为手掌度，不易变形，密度质量为48。v1、泡棉从制作方式分聚合棉、裁贴棉和成型棉vA、聚合棉：也称再生棉，是B的废料高温发酵热压而成。vB、裁贴棉：是指经过裁剪与粘贴成特定形状的海棉。vC、成型棉：是开模生产定型的高质高密度的海棉，PU发泡成型ABC第二节泡棉第二节泡棉v2、泡棉的硬度：单位：度。泡棉硬度在50-90之间，可以调整；v3、泡棉的密度：单位：千克/立方米；泡棉密度：裁贴在18-45之间；成泡40度；一般来说，椅子的座泡棉密度/硬度背泡棉密 度/硬度。第二节泡棉第二节泡棉v4 4、泡棉的密度和硬度对价格的影响：泡棉硬度的高 低不会影响价格，泡棉密度影响价格。v5、如泡棉编号为“1850”，“18”指密度，“50”指硬度。v6、防火测试标准：美国加州117、英国BS5852、英国BS7176泡棉防火测试泡棉防火测试-美国加州美国加州117第三节第三节 座椅板材座椅板材v座椅板材：设计依据人体工学原理，班椅内 部白木 板材采用多层厚木皮热压成型，成型 板材约2cm，板材承受压力达300，经防虫、防腐、防潮处理。第三节第三节木板木板连体板连体板分体板（按分体板（按曲度）曲度）多曲板1、办公椅木板分为两种：单曲板2、曲木板：1.5mm厚薄木皮经过胶、排板（纵横交错）、高温热压（10-15分钟）、仿型。同一厚度情况下，木皮越薄，强度越好！3、胶水：甲醛含量标准 欧盟：E0级0.5mg/L,E1级1.5mg/L,E2级 2.5mg/L；美国加州：2009年甲醛含量0.08PPM,2010年甲 醛含量0.05PPM（胶合板/刨花板/中纤板）。4、测试：拉背+扶手测试。第三节第三节木板木板第四节第四节 扶手扶手1290AR-DKC-A4VM05PU-C1396201、扶手从材质上分为铁件、PP、铝合金、PU、曲木扶手；第四节第四节 扶手扶手2、各种扶手特点、各种扶手特点：、PP扶手：PP通过模具射出成型；如：AR-D、PU扶手：PU通过模具灌注成型，內含鐵件；如：PU-C13、铝合金扶手：由铝合金通过模具压铸成型后抛光而成；如：VM05、曲木扶手：弯木成型后经仿型、打磨、油漆而成；如KC-9620、铁件扶手：五金加工成型后进行表面处理（粉体涂装/镀铬）；如：KC-1290、铝扶手：铝型材加工成型后进行表面处理（阳极）。如：KC-A4 第四节第四节 扶手扶手AR902AD-09H625H625AL2+PA005+1817-5H629A+PA005+1817-53、扶手从功能上分为：固定、升降、升降旋转、升降+旋转+前后+左右、升降+前后。第四节第四节 扶手扶手4、测试要求：、测试要求：A、垂直：功能、垂直：功能90.7kg,破坏破坏136.0kg,保持保持1分钟；分钟；B、水平：功能、水平：功能45.0kg,破坏破坏68.0kg,保持保持1分钟；分钟；C、耐久：、耐久：45.0kg，斜，斜10，60000次。次。第五节第五节 机构机构 倾仰机构说明中置式倾仰中置式倾仰机构机构前置式倾仰前置式倾仰机构机构同步倾仰机同步倾仰机构构倾仰中心转倾仰中心转轴轴椅座中央椅座中央椅座前部椅座前部机构本身机构本身倾仰用力原倾仰用力原则则必须依靠脚必须依靠脚部用力部用力依人体重力依人体重力自然下垂自然下垂依背部及臀依背部及臀部自然用力部自然用力产生倾仰产生倾仰 倾仰机构说明倾仰机构说明椅座椅座H型上架或蝴型上架或蝴蝶形上架（即蝶形上架（即中央支点），中央支点），椅座有椅座有350后后倾角度倾角度其自然状态为其自然状态为水平，当人体水平，当人体坐下时，靠重坐下时，靠重力使椅座自然力使椅座自然后倾后倾350依使用需求，依使用需求，可调节为前倾可调节为前倾350，或后倾，或后倾350倾仰角度倾仰角度椅背椅背1001050之间之间 1001050之间之间依使用需求，依使用需求，可在可在801050之间变化之间变化座背关系座背关系以中央转轴为以中央转轴为中心，座背相中心，座背相连，一体倾仰连，一体倾仰以椅座前部为以椅座前部为中心，座背相中心，座背相连，一体倾仰连，一体倾仰依人体动作变依人体动作变化，座与背里化，座与背里呈现出：呈现出：3的比的比例成角度倾仰例成角度倾仰第五节第五节机构机构BGTGKTGATGSTGSTGSTG“TG”中的中的“T”是是tilt倾仰意思，倾仰意思，“G”是是gas汽压棒意思。汽压棒意思。1、机构从功能上可分为：、机构从功能上可分为：BG、TG、KG、KTG、ATG、STG等。等。第五节第五节机构机构BG：功能：升降。功能：升降。如：如：KC-9610BG。TG：tiltgas,基本倾仰，功能：倾仰基本倾仰，功能：倾仰+升降。升降。如：如：KC-1070TG。把手把手汽压杆汽压杆锥孔锥孔12616”弹力调整旋钮弹力调整旋钮2、BG和TG功能区别：第五节第五节机构机构KTG：knee tilt gas,前置式倾仰即将倾仰过程中的转动支撑点移到最接近人的膝盖部位，从而减少倾仰时座垫前端对大腿的压力，倾仰过程中座、背之间角度是固定的，故人体的腹、股部位不能舒展。功能：倾仰+升降。如：KC-1360KTG。STG：synchronous tilt gas,同步倾仰五段角度锁定，倾仰过程中座、背之间角度发生变化，能使人体的各个部位得到良好的舒展，减少长时间办公疲劳。功能：倾仰+锁定+升降。如：KCA-B600STG。升降升降锁定锁定锥孔锥孔12616”弹力调整旋钮弹力调整旋钮升降升降锁定锁定锥孔锥孔12616”弹力调整旋钮弹力调整旋钮3、KTG和STG功能区别：第五节第五节机构机构4、ATG和和STG的区别：的区别：ATG：前置式倾仰：前置式倾仰5段角度锁定，段角度锁定，倾仰过程中座、背夹角不变。功倾仰过程中座、背夹角不变。功能：倾仰能：倾仰+锁定锁定+升降。如：升降。如：KC-1290ATG。STG：同步倾仰：同步倾仰5段角度锁定，段角度锁定，倾仰过程中座、背夹角变化。功倾仰过程中座、背夹角变化。功能：倾仰能：倾仰+锁定锁定+升降。如升降。如KCA-B6003STG。弹力调整旋钮弹力调整旋钮升降升降锥孔锥孔12616”锁定锁定第五节第五节机构机构5、测试要求、测试要求：A、BG：靠背静态强度测试功能：靠背静态强度测试功能68.0KG推背保持推背保持1分钟；分钟；破坏破坏113.0KG保持保持1分钟（含弹背）；分钟（含弹背）；B、其它：靠背静态强度测试功能、其它：靠背静态强度测试功能90.7KG推背保持推背保持1分钟；分钟；破坏破坏136.0KG保持保持1分钟；分钟；C、冲击测试：高度、冲击测试：高度152MM冲击功能冲击功能102.0KG，破坏，破坏136.0KG；中管最高和最低各一次；中管最高和最低各一次；D、疲劳测试：、疲劳测试：30万次连续测试，万次连续测试，10-30次次/分钟。分钟。第六节第六节气压棒气压棒内芯内芯锥度：锥度：12616”A、内芯行程可分为：60mm、80mm、100mm、120mm、140mm、250mm；B、一般情况下职员椅行程在100mm、120mm，大班椅在60mm、80mm。气压棒：采用台湾WDF气压棒，在承受250重力下升降30万次无障碍。一、气压棒（中管）的主要功能是用来调节椅子的高低。包括：A、气压棒应配合相应椅脚，外管 尾端离地面高度不少于25mm；B、外管束的长度可调整（10-80mm之间）适合椅子高度，C、标示：“205/40”中“205”指外管总长，“40”指束的长度。束的规格：长短可调束的规格：长短可调锥度：锥度：12616”外管外管第六节第六节气压棒气压棒二、不同内芯搭配不同规格的外管：1、60mm（内芯）+165mm（外管）2、80mm（内芯）+175mm（外管）3、100mm（内芯）+205mm（外管）4、120/140mm（内芯）+230mm（外管）三、三节杯：1、材质：PP2、标示：3T/60 3T/90 3T/1103、每种规格搭配不同中管；4、作用：防尘。第六节第六节气压棒气压棒第六节第六节气压棒气压棒 2、气压棒品牌可分为：台制：（WDF）；韩制：（SHS/KGS）；德制：（STABILUS/SUSPA已停产）。3、测试要求：300000次连续旋转、升降；102kg*2+136kg*2冲击。第七节第七节椅脚椅脚锥孔锥孔12616”轮孔轮孔11.21、椅脚按材质可以分为：尼龙、电镀、铝合金、曲木脚等。A、尼龙脚：尼龙（PA)+玻纤（GF)；B、电镀（铁脚）：五金（管件）加工成型后，表面处理（粉体涂装/镀铬）；C、铝合金脚：铝合金压铸成型后抛光；D、曲木脚：结构是铁脚，组装曲木/实木脚盖；E、一般情况下：职员椅的脚半径比较小，大班椅的半径比较大。第七节第七节椅脚椅脚 2、椅脚按半径分为：R280 R300 R325 R3503、测试要求：静压1136.0kg*3（保持1分钟），冲击136.0kg （102.0*2次+136.0*2 次）。承重可达250KG。第八节第八节椅轮椅轮特殊成份：一般情况下，椅轮的耐寒温度特殊成份：一般情况下，椅轮的耐寒温度-5，如，如加耐寒剂，在更低温度条件下，内部结构不会发加耐寒剂，在更低温度条件下，内部结构不会发生变化。生变化。轮轴轮轴:（11*22mm)11*22mm)轮杯：轮杯：（27/38/45/50/55等）等）轮盖轮盖轮片：轮片：（50/55/60/65/75等）等）卡簧：（固定椅轮脱落）卡簧：（固定椅轮脱落）1、椅轮的主要材质：、椅轮的主要材质：尼龙（尼龙（PA)+玻纤玻纤(GF)第八节椅轮第八节椅轮固定轮固定轮活动轮活动轮(万向万向轮轮)自动刹车轮（卸重自动刹车轮（卸重和载重两种）和载重两种）手动刹车手动刹车2、椅轮按功能分两种：固定轮、活动轮、刹车轮。、椅轮按功能分两种：固定轮、活动轮、刹车轮。第八节椅轮第八节椅轮中板轮中板轮60*38轮轮普通轮普通轮高插轮高插轮3、活动轮按造型可分为：中板轮(50、60、75)。第八节椅轮第八节椅轮 A、尼龙轮：PA+GF；B、PU轮：尼龙轮的轮片周围包注一层PU；C、抗静电轮：尼龙轮中添加抗静电材料。D、应用场地：尼龙轮：一般用在软质地面（如地毯为）；PU轮：木地板等硬地面；抗静电轮：高科技实验室。5、测试要求、测试要求:行程行程762mm,荷重荷重102.0kg,连续连续10万次。万次。A、尼龙轮、尼龙轮B、PU轮轮C、抗静电轮、抗静电轮4、按材质分为：、按材质分为：The End 谢谢大家！谢谢大家！
