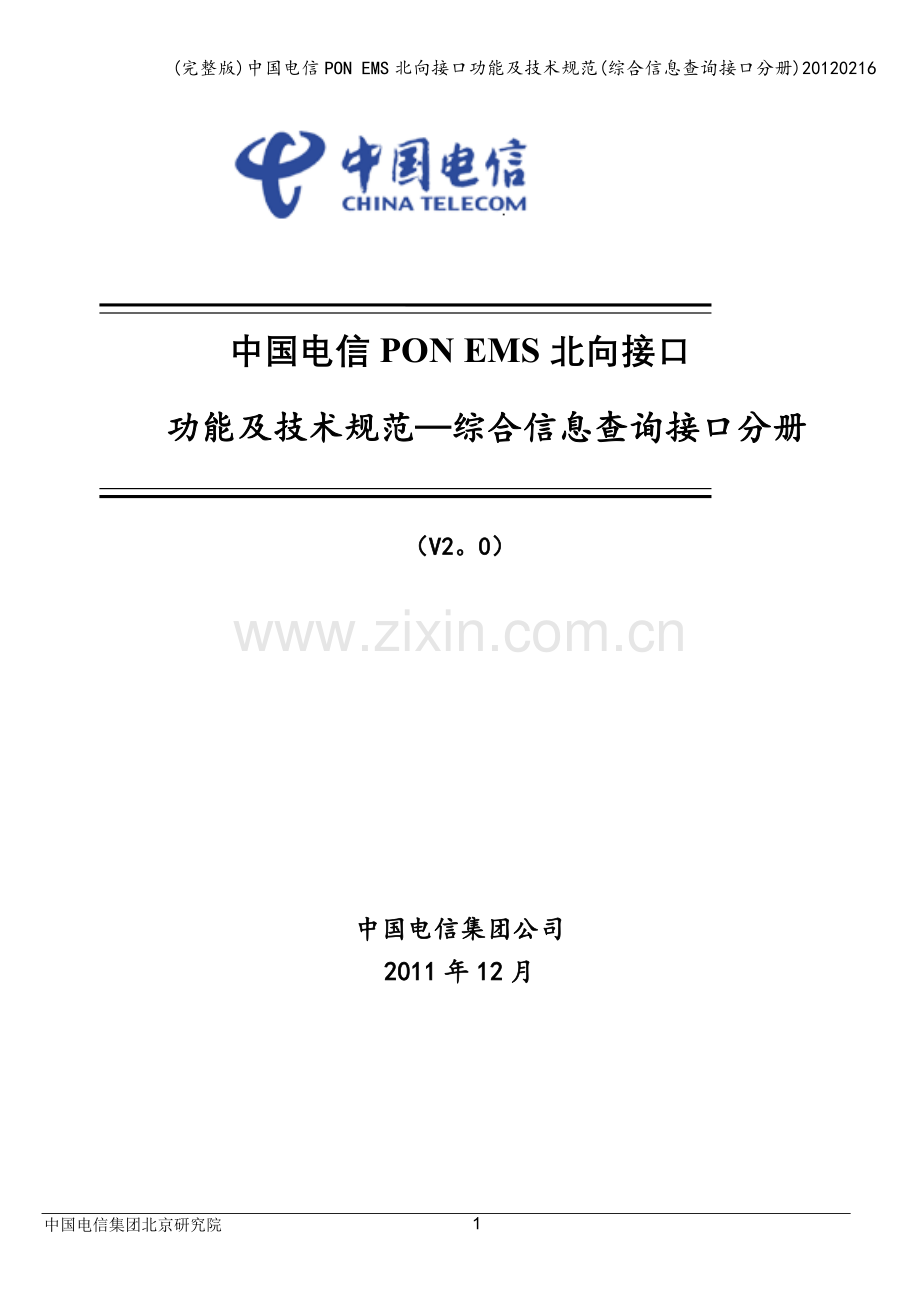

中国电信PON EMS北向接口
功能及技术规范—综合信息查询接口分册

（V2。0）

中国电信集团公司
2011年12月

1
中国电信集团北京研究院

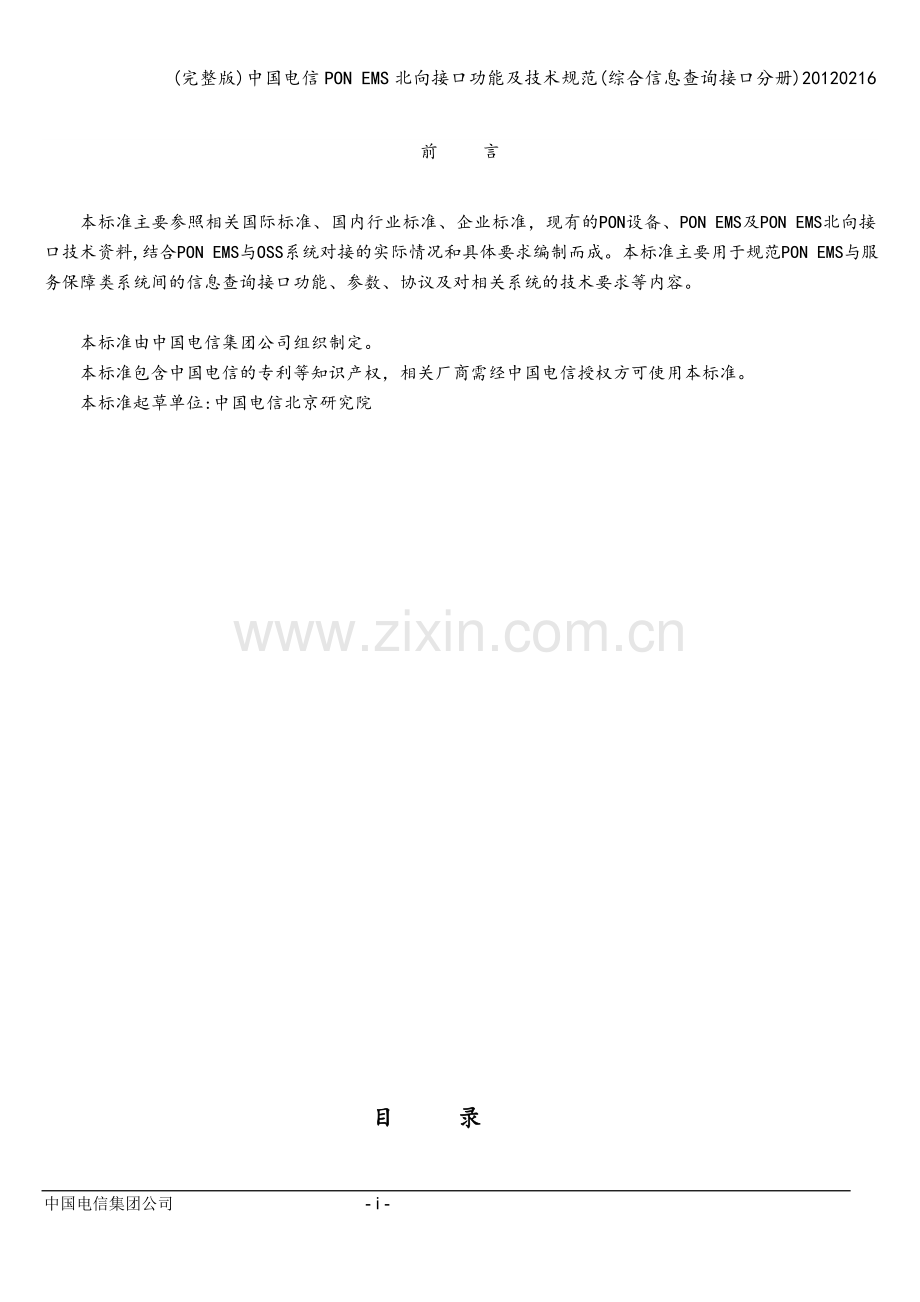

前 言
本标准主要参照相关国际标准、国内行业标准、企业标准，现有的PON设备、PON EMS及PON EMS北向接口技术资料,结合PON EMS与OSS系统对接的实际情况和具体要求编制而成。本标准主要用于规范PON EMS与服务保障类系统间的信息查询接口功能、参数、协议及对相关系统的技术要求等内容。

本标准由中国电信集团公司组织制定。
本标准包含中国电信的专利等知识产权，相关厂商需经中国电信授权方可使用本标准。
本标准起草单位:中国电信北京研究院

目 录

1 范围 — 5 -
2 规范性引用文件 — 5 —
3 术语、定义和缩略语 - 5 -
3.1 术语和定义 - 5 -
3。2 缩略语 — 6 -
4 综合信息查询接口概述 - 7 —
5 综合信息查询接口功能要求 — 7 -
5.1 设备信息查询 - 8 —
5.1。1 OLT设备查询 — 8 —
5。1。2 ONU设备查询 - 8 —
5.1.3 设备信息查询涉及接口 — 8 —
5。2 业务配置查询 — 8 —
5。3 资源变化通知 — 8 —
5.4 资源数据全量导出 — 9 -
6 接口设计 - 9 —
6。1 接口位置 - 9 —
6.2 接口功能概述 — 9 -
7 接口功能定义 — 10 -
7.1 设备信息查询 - 10 —
7.1。1 查询OLT设备信息（PON.RESPHY。I5.001） - 10 -
7.1。2 查询ONU设备信息(PON.RESPHY.I5.002） — 11 -
7.1.3 查询机框信息(PON.RESPHY.I5。003） — 11 -
7。1.4 查询板卡信息(PON.RESPHY.I5.004) - 12 -
7.2 业务配置查询 — 13 -
7。2.1 查询媒体网关信息（PON。RESSRV.I5。001) — 13 -
7。2。2 查询语音端口信息(PON.RESSRV.I5。002) — 14 -
7。2。3 查询组播业务信息(PON.RESSRV。I5。003) - 15 -
7.2.4 查询DSL端口信息（PON.RESSRV。I5.004） - 16 -
7。2。5 查询LAN端口信息(PON.RESSRV。I5.005） - 17 -
7。2.6 查询端口VLAN信息(PON.RESSRV.I5.006） — 18 -
7.2.7 查询VLAN接口（PON。 RESSRV。I5。007) - 18 —
7.3 资源变化通知 - 19 —
7.3.1 注册资源变化通知(PON.RESCHG.I5。001） - 19 -
7。3.2 取消资源变化通知（PON。RESCHG。I5.002) - 20 -
7。3.3 查询资源变化通知(PON.RESCHG.I5。003) - 20 -
7.3.4 资源变化通知(PON.RESCHG.I5.004） — 20 -
7。4 资源数据全量导出 - 22 -
7.4。1 资源数据全量导出接口(PON.RESDUMP.I5。001） — 22 -
7。4.2 资源数据全量导出通知（PON.RESDUMP.I5。002） - 22 -
8 接口协议定义 - 22 —
8。1 接口协议概述 - 22 —
8。1。1 接口通讯协议 - 22 -
8.1.2 接口命令列表 — 23 -
8。2 接口格式 - 24 —
8.2。1 格式说明概述 — 24 -
8。2.2 输入命令消息的格式说明 — 25 —
8。2.3 确认消息（Acknowledgement Messages） - 26 -
8。2.4 响应消息的格式说明 — 27 —
8.2.5 资源变化通知格式的说明 - 28 -
8.2。6 返回错误码定义 — 29 —
8.3 会话控制 — 30 —
8。3.1 登录PON EMS(LOGIN) — 30 —
8.3.2 退出PON EMS(LOGOUT） - 31 -
8。3。3 握手命令（SHAKEHAND） — 31 —
8。4 OSS使用接口方式 — 32 —
8.5 接口协议 — 32 -
8。4。1 设备信息查询 — 32 —
8。4。2 业务配置查询 — 40 -
8.4.3 资源变化通知 - 54 —
8。4。4 资源数据全量导出 — 61 -

中国电信集团公司 - iii -

1 范围
本标准规定了PON EMS与服务保障类系统间的信息查询接口功能要求、接口参数、接口协议、对相关系统的技术要求等内容，
本标准适用于PON网络网管系统（EMS），用于指导PON EMS与服务保障类系统间的信息查询接口的设计、开发和测试。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准.
ITU—T M.3100
通用网络管理信息模型
ITU-T M。3400
TMN管理功能
ITU-T。X。721
信息技术—开放系统互连—管理信息结构：管理信息定义
IETF RFC1901—1908
简单网络协议(the Simple Network Management Protocol）
IEEE802。1q
VLAN标准
DSL Forum TR—069
CPE WAN Management Protocol
DSL Forum WT-142
Framework for TR-069 enabled PON devices（Revision 3）
SFF-8472
Specification for Diagnostic Monitoring Interface for Optical Transceivers （Rev 10.3 Dec。1, 2007)
YD/T 1475(2006）
接入网技术要求---—基于以太网方式的无源光网络（EPON)
YD/T 1385-2005
基于软交换的综合接入设备技术要求
YD/T 1434—2006
软交换设备总体技术要求

中国电信EPON设备技术要求(V2。1）

中国电信PON网管建设指导意见

中国电信宽带提速（光进铜退）IT支撑工作指导意见

中国电信CTG-MBOSS规范

中国电信CTG-MBOSS 2.5规范

3 术语、定义和缩略语
3.1 术语和定义
下列术语和定义适用于本部分。
1)PON EMS （PON Element Management System）：
指PON接入网的网元管理系统，实现网元设备的统一管理,包括数据配置、故障诊断、性能统计等管理功能。文中未作说明的EMS 均指PON EMS.

3.2 缩略语
下列缩略语适用于文。
EPON
Ethernet Passive Optical Network
基于以太网方式的无源光网络
FTTX
Fiber to the X
光纤到X
BOSS
Business Operation Supporting System
电信业务运营支撑系统
FTTC
Fiber to the Curb
光纤到路边
FTTO
Fiber to the Office
光纤到公司/办公室
FTTH
Fiber to the Home
光纤到家庭用户
FTTB
Fiber to the Building
光纤到楼宇
SFU
Single Family Unit
单住户单元
MDU
Multi—Dwelling Unit
多住户单元
MTU
Multi-Tenant Unit
多商户单元
SBU
Single Bussiness Unit
单商户单元
HGU
Home Gateway Unit
家庭网关单元
VoIP
Voice over IP
IP语音
IPTV
IP Television
IP电视
OLT
Optical Line Terminal
光线路终端
ONT
Optical Network Terminal
光网络终端
DSL
Digital Subscriber Line
数字用户线
DSLAM
Digital subscriber line access multiplexer
数字用户线接入复用器
LAN
Local Area Network
局域网
MSAN
Multiple Service Access Network
综合业务接入网
ONU
Optical Network Unit
光网络单元
CPE
Customer—premises equipment
用户侧设备
ITMS
Integrated Terminal Management System
综合终端管理系统
UNI
Uer Network Interface
用户网络接口
SNI
Service Network Interface
业务网络接口
STB
Set Top Box
机顶盒
EMS
Element Management System
网元管理系统
OAM
Operation， Administration & Maintenance
操作、管理和维护

4 综合信息查询接口概述
PON EMS综合信息查询接口（I5，如图1所示)是PON EMS与服务保障类系统间的接口，主要用于实现网络服务质量、服务保障等OSS系统查询PON网络信息的功能，综合性网管也可以用它来进行信息查询和网络拓扑展现。

图1：PON网络IT支撑系统总体架构
本接口规范主要对PON EMS综合信息查询接口的功能、接口协议进行定义。
5 综合信息查询接口功能要求
综合信息查询包括PON网络设备信息、业务配置数据的查询，资源变化的通知以及资源数据的全量导出。
5.1 设备信息查询
5.1.1 OLT设备查询
OLT设备信息包括OLT设备的名称、类型、IP、地址、机框、板卡、端口等信息.
5.1.2 ONU设备查询
ONU设备信息包括ONU设备的名称、类型、IP、地址、机框、板卡、端口、认证方式、管理VLAN等信息。
5.1.3 设备信息查询涉及接口
设备信息查询涉及的接口包括：
l 查询OLT设备信息
l 查询机框信息
l 查询板卡信息
l 查询ONU设备信息

5.2 业务配置查询
业务配置查询主要用于对业务实际配置数据进行查询，包括VLAN信息、LAN端口信息、组播信息、语音端口信息、DSL端口信息等。
业务配置查询涉及的接口包括：
l 查询媒体网关信息
l 查询语音端口信息
l 查询组播业务信息
l 查询DSL端口信息
l 查询LAN端口信息
l 查询端口VLAN信息
5.3 资源变化通知
资源变化通知是 PON EMS 管理的OLT、MXU(MDU和MTU，下同）设备信息发生变化，由PON EMS 通知资源管理系统，资源管理系统完成资源更新。资源变化通知包括注册、取消、查询资源变化通知,设备资源变化（包括设备、框、板的增删变化)通知等。
资源变化通知涉及的接口包括：
l 注册资源变化通知
l 取消资源变化通知
l 查询资源变化通知
l 设备、框、板卡新增通知
l 设备、框、板卡删除通知
5.4 资源数据全量导出
资源管理系统可以一次性的将PON EMS的设备信息和业务配置信息获取到，资源管理系统不用再和PON EMS进行多次交互。资源管理系统通过PON EMS北向接口下发资源数据全量导出命令,将全网设备信息和业务配置导出到文件中，资源管理系统再通过FTP方式获取文件，并对生成的文件进行解析、比较并更新资源管理系统的数据。
资源数据全量导出涉及的接口包括：
l 资源数据全量导出
l 资源数据全量导出通知
6 接口设计
6.1 接口位置
本规范中涉及的接口是在服务保障系统（10000号)与EMS之间的I5接口（见PON网络IT支撑系统总体架构图1中标识）。
6.2 接口功能概述
下表对PON EMS综合信息查询的所有接口进行简要描述：
接口编号
接口名称
接口功能
PON。RESPHY。I5。001
查询OLT设备信息
查询OLT设备信息
PON.RESPHY.I5。002
查询ONU设备信息
查询ONU设备信息
PON.RESPHY。I5.003
查询机框信息
查询机框信息
PON.RESPHY。I5.004
查询板卡信息
查询板卡信息

PON。RESSRV.I5。001
查询媒体网关信息
查询媒体网关信息
PON.RESSRV。I5。002
查询语音端口信息
查询ONU语音端口信息
PON.RESSRV.I5。003
查询组播业务信息
查询组播业务信息
PON.RESSRV.I5.004
查询DSL端口信息
查询DSL端口信息
PON。RESSRV。I5.005
查询LAN端口信息
查询LAN端口信息
PON。RESSRV。I5。006
查询端口VLAN信息
查询端口VLAN信息

PON。RESCHG.I5.001
注册资源变化通知
注册资源变化通知
PON。RESCHG.I5.002
取消资源变化通知
取消资源变化通知
PON.RESCHG.I5.003
查询资源变化通知
查询资源变化通知
PON。RESCHG.I5.004
资源变化通知
上报资源变化通知

PON。RESDUMP.I5.001
资源数据全量导出
资源数据全量导出
PON。RESDUMP.I5。002
资源数据全量导出通知
上报资源数据全量导出结果

7 接口功能定义
7.1 设备信息查询
7.1.1 查询OLT设备信息(PON。RESPHY。I5。001）
接口编号
PON。RESPHY。I5.001
接口名称
查询OLT设备信息
接口描述
查询全网的OLT或查询单个OLT
前提条件
OSS系统与PON EMS连接正常
接口输入参数
OLT ID：可选,IP地址或名称
接口返回参数
0：成功； 其他：失败（失败原因参见错误码定义）
如果查询成功，返回信息：
1、设备名称
2、设备IP
3、设备类型
4、软件版本
5、内存利用率
6、CPU利用率
7、温度
8、设备所在拓扑位置：可选

7.1.2 查询ONU设备信息（PON。RESPHY。I5。002)
接口编号
PON。RESPHY.I5。002
接口名称
查询ONU设备信息
接口描述
查询OLT下所有ONU信息或查询单个ONU信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询OLT下所有ONU信息）:
OLT ID：必选,IP地址或名称
模式二(查询单个具备IP地址ONU）：
ONU IP地址：必选
模式三（查询单个ONU不具备IP地址ONU）：
OLT ID：必选,IP地址或名称
OLT PON口：必选
ONU标识类型(ONU_NAME， MAC, LOID, ONU_NUMBER），必选
ONU标识：ONU_NAME， MAC， LOID， ONU_NUMBER 之一的具体值，必须与ONU标识类型相对应，必选
接口返回参数
0：成功; 其他：失败(失败原因参见错误码定义）
如果查询成功,返回信息：
1. OLT ID
2. OLT PON端口号:机架—框-槽号—端口
3. ONU NO：ONU授权号
4. ONU名称
5. ONU描述信息
6. ONU类型
7. ONU IP地址
8. ONU MAC地址
9. ONU认证方式:MAC、LOID、LOIDONCEON
10. ONU MAC
11. ONU LOID
12. ONU软件版本

7.1.3 查询机框信息（PON.RESPHY.I5。003）
接口编号
PON。RESPHY。I5.003
接口名称
查询设备机框信息
接口描述
查询全网机框信息，或查询单个OLT、MXU的机框信息
前提条件
资源管理系统与PON EMS连接正常
接口输入参数
模式一(查询全网机框信息）:
无
模式二（查询单个OLT机框信息）：
OLT ID：必选，IP地址或名称
模式三（查询单个具备IP地址ONU）:
ONU IP地址：必选
模式四(查询单个不具备IP地址ONU):
OLT ID：必选，IP地址或名称
OLT PON口：必选
ONU标识类型:ONU_NAME， MAC， LOID, ONU_NUMBER，必选
ONU标识:ONU_NAME， MAC, LOID， ONU_NUMBER 之一的具体值，必须与ONU标识类型相对应，必选
接口返回参数
0:成功； 其他：失败（失败原因参见错误码定义）
如果查询成功，返回信息：
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. 机框号
6. 机框类型
7.1.4 查询板卡信息（PON.RESPHY。I5。004）
接口编号
PON.RESPHY.I5.004
接口名称
查询设备板卡信息
接口描述
查询全网设备的板卡信息，或查询单个OLT、MXU的板卡信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询全网板卡信息）:
无
模式二（查询单个OLT板卡信息)：
OLT ID：必选,IP地址或名称
BOARD ID：可选,板卡号
模式二（查询单个具备IP地址ONU板卡）:
ONU IP地址:必选
BOARD ID:可选，板卡号
模式四（查询单个不具备IP地址ONU板卡）：
OLT ID：必选,IP地址或名称
OLT PON口:必选
ONU标识类型：ONU_NAME, MAC， LOID, ONU_NUMBER，必选
ONU标识:ONU_NAME， MAC, LOID， ONU_NUMBER 之一的具体值，必须与ONU标识类型相对应，必选
BOARD ID:可选，板卡号
接口返回参数
0：成功; 其他：失败(失败原因参见错误码定义）
如果查询成功,返回信息:
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. 板卡号
6. 板卡类型
7. 板卡业务类型
8. 端口数目
9. 软件版本
10. 硬件版本

7.2 业务配置查询
7.2.1 查询媒体网关信息（PON。RESSRV。I5。001)
接口编号
PON.RESSRV.I5。001
接口名称
查询媒体网关信息
接口描述
查询ONU设备的媒体网关信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一(查询ONU具备IP地址)：
ONU IP地址：必选
模式二（查询ONU不具备IP地址)：
OLT ID：必选，OLT IP地址或名称
OLT PON口：必选
ONU标识类型(ONU_NAME， MAC， LOID， ONU_NUMBER),必选
ONU标识：ONU_NAME, MAC， LOID， ONU_NUMBER 之一 的具体值，必须与ONU标识类型相对应，必选
接口返回参数
0：成功; 其他：失败(失败原因参见错误码定义）
如果查询成功,返回信息：
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. MGID
6. 语音协议类型(H.248、SIP)
7. H248 协议配置中的MG 网关域名
8. SIP注册服务器
9. 语音VLAN
10. 语音优先级
11. IP获取方式（DHCP、PPPOE、STATIC)
12. IP地址
13. IP地址掩码
14. 网关地址
15. 主软交换的IP地址
16. 备软交换的IP地址

7.2.2 查询语音端口信息（PON.RESSRV。I5.002)
接口编号
PON.RESSRV.I5.002
接口名称
查询语音端口信息
接口描述
查询ONU设备语音端口信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询ONU具备IP地址）：
ONU IP地址:必选
ONU 端口:可选
模式二(查询ONU不具备IP地址）:
OLT ID：必选，OLT IP地址或名称
OLT PON口：必选
ONU标识类型（ONU_NAME， MAC, LOID， ONU_NUMBER），必选
ONU标识：ONU_NAME, MAC， LOID， ONU_NUMBER 之一 的具体值，必须与ONU标识类型相对应，必选
ONU端口:可选
接口返回参数
0：成功; 其他：失败（失败原因参见错误码定义)
如果查询成功，返回信息：
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. ONU端口号
6. MGID
7. 电话号码
8. H248 用户终端标识
9. SIP 用户端口对应的用户名
10. SIP 用户端口对应的用户密码
11. 传真模式
12. 控制模式

7.2.3 查询组播业务信息（PON.RESSRV.I5.003）
接口编号
PON。RESSRV.I5。003
接口名称
查询组播业务信息
接口描述
查询ONU设备的组播用户的组播业务信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询ONU具备IP地址）：
ONU IP地址：必选
ONU 端口:可选
模式二（查询ONU不具备IP地址）：
OLT ID：必选，OLT IP地址或名称
OLT PON口：必选
ONU标识类型(ONU_NAME, MAC， LOID， ONU_NUMBER)，必选
ONU标识:ONU_NAME, MAC, LOID， ONU_NUMBER 之一 的具体值，必须与ONU标识类型相对应，必选
ONU端口：可选
接口返回参数
0:成功； 其他:失败(失败原因参见错误码定义）
如果查询成功，返回信息:
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. ONU端口号
6. 端口组播VLAN
7. 用户侧VLAN，可选（家庭网关的组播业务VLAN）
8. VPI,可选(DSL的组播业务）
9. VCI,可选（DSL的组播业务）
10. 快速离开模式
11. 最大节目数

7.2.4 查询DSL端口信息(PON.RESSRV。I5.004）
接口编号
PON。RESSRV。I5.004
接口名称
查询DSL端口信息
接口描述
查询ONU设备DSL端口信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询ONU具备IP地址）：
ONU IP地址：必选
ONU 端口：可选
端口类型：ADSL或VDSL
模式二(查询ONU不具备IP地址）：
OLT ID：必选，OLT IP地址或名称
OLT PON口：必选
ONU标识类型（ONU_NAME, MAC， LOID, ONU_NUMBER），必选
ONU标识:ONU_NAME, MAC， LOID, ONU_NUMBER 之一 的具体值，必须与ONU标识类型相对应，必选
ONU端口:可选
端口类型：ADSL或VDSL
接口返回参数
0：成功； 其他:失败（失败原因参见错误码定义)
如果查询成功，返回信息:
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. ONU端口号
6. 管理状态

7.2.5 查询LAN端口信息（PON。RESSRV。I5.005）
接口编号
PON.RESSRV。I5.005
接口名称
查询LAN端口信息
接口描述
查询OLT上联口或ONU设备LAN端口信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询ONU具备IP地址）：
ONU IP地址：必选
ONU 端口：可选
模式二(查询ONU不具备IP地址）：
OLT ID：必选，OLT IP地址或名称
OLT PON口：必选
ONU标识类型(ONU_NAME, MAC， LOID， ONU_NUMBER），必选
ONU标识：ONU_NAME， MAC, LOID， ONU_NUMBER 之一 的具体值，必须与ONU标识类型相对应,必选
ONU端口：可选
模式三（查询OLT上联口）:
OLT ID：必选，OLT IP地址或名称
上联口：可选
接口返回参数
0:成功； 其他：失败(失败原因参见错误码定义）
如果查询成功，返回信息：
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. ONU端口号
6. 管理状态
7. 工作模式
8. 端口速率
9. 上行限速速率
10. 下行限速速率

7.2.6 查询端口VLAN信息(PON.RESSRV.I5.006)
接口编号
PON。RESSRV。I5.006
接口名称
查询端口VLAN信息
接口描述
查询出OLT、ONU设备的端口VLAN信息
前提条件
OSS与PON EMS连接正常
接口输入参数
模式一（查询ONU具备IP地址）：
ONU IP地址：必选
ONU 端口:可选
模式二（查询ONU不具备IP地址）：
OLT ID:必选，OLT IP地址或名称
OLT PON口：必选
ONU标识类型（ONU_NAME, MAC, LOID, ONU_NUMBER)，必选
ONU标识：ONU_NAME， MAC， LOID, ONU_NUMBER 之一 的具体值,必须与ONU标识类型相对应，必选
ONU端口:可选
接口返回参数
0：成功； 其他：失败（失败原因参见错误码定义)
如果查询成功，返回信息：
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. ONU端口号
6. 上行外层VLAN
7. 上行内层VLAN
8. 用户侧VLAN
9. VPI
10. VCI

7.2.7 查询VLAN接口(PON. RESSRV。I5.007)
接口编号
PON. RESSRV。I5.007
接口名称
查询VLAN接口
接口描述
实现从OLT及ONU上查询VLAN功能
前提条件
OLT或ONU已配置VLAN信息
接口输入参数
ONU IP：条件必选，具有管理IP的ONU的IP地址或名称,或者ID
OLT ID：条件必选（需要在OLT上创建VLAN,不具备管理IP的ONU），OLT IP地址或名称
VLAN ID：必选，需要查询的VLAN ID
接口返回参数
0：成功; 其他：失败（失败原因参见错误码定义）
如果成功，返回信息:
1、具有管理IP的ONU的IP地址或名称，或者ID
2、OLT IP地址或名称
3、VLAN ID
4、VLAN别名
5、VLAN模式、
6、OLT上联端口列表
7、是否为组播VLAN
8、组播VLAN优先级
9、业务类型

7.3 资源变化通知
PON EMS通过北向接口向资源管理系统上报EMS的资源变化，主要包括OLT、MXU设备、机框、板卡的新增、删除.当PON EMS 新增、删除OLT、MXU设备时，只上报设备的新增、删除，不再上报该设备的板卡的新增、删除.
7.3.1 注册资源变化通知(PON。RESCHG.I5.001)
接口编号
PON。RESCHG.I5.001
接口名称
注册资源变化通知
接口描述
OSS系统下发该命令后，EMS设备信息发生变化后将上报通知给OSS系统
前提条件
OSS系统和PON EMS通讯正常
接口输入参数
FLAG：资源变化通知
接口返回参数
0：成功； 其他：失败（失败原因参见错误码定义）

7.3.2 取消资源变化通知(PON。RESCHG。I5.002)
接口编号
PON。RESCHG。I5.002
接口名称
取消资源变化通知
接口描述
OSS系统下发该命令后,EMS物理或业务配置发生变化后将不再上报通知给OSS系统
前提条件
OSS系统和PON EMS通讯正常
接口输入参数
FLAG:资源变化通知
接口返回参数
0：成功； 其他：失败（失败原因参见错误码定义）

7.3.3 查询资源变化通知(PON.RESCHG.I5.003)
接口编号
PON.RESCHG.I5.003
接口名称
查询资源变化通知
接口描述
查询EMS上报的资源变化通知
前提条件
OSS系统和PON EMS通讯正常
接口输入参数
起始时间：用于查询大于等于该时间的资源变化通知
结束时间(可选）：用于查询小于等于该时间的资源变化通知
接口返回参数
查询结果:0-成功； 其他—失败（失败原因参见错误码定义）
如果查询成功，返回如下信息：
1. 时间
2. 资源变化原因
3. 资源变化对象
4. 资源变化信息

7.3.4 资源变化通知(PON.RESCHG。I5.004）
接口编号
PON.RESCHG.I5.004
接口名称
资源变化通知
接口描述
PON EMS通过该接口，向OSS系统实时上报EMS设备、机框、板卡新增、删除情况
前提条件
OSS系统和PON EMS通讯正常，已注册资源变化通知
接口输入参数
无
接口返回参数
OLT设备新增、修改、删除上报通知:
1. 设备名称
2. 设备IP
3. 设备类型
4. 软件版本
ONU设备新增、修改、删除上报通知:
1. OLT ID
2. OLT PON端口号:机架—框-槽号-端口
3. ONU NO：ONU授权号
4. ONU名称
5. ONU描述信息
6. ONU类型
7. ONU IP地址
8. ONU MAC地址
9. ONU认证方式:MAC、LOID、HYBRID
10. ONU MAC
11. ONU LOID
12. ONU软件版本
机框新增、删除上报通知:
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. 机框号
6. 机框类型
板卡新增、删除上报通知：
1. ONU IP
2. OLT ID
3. PON 口
4. ONU ID
5. 板卡号
6. 板卡类型
7. 板卡业务类型
8. 端口数目
9. 软件版本
10. 硬件版本

7.4 资源数据全量导出
7.4.1 资源数据全量导出接口(PON。RESDUMP.I5.001）
接口编号
PON.RESDUMP。I5。001
接口名称
资源数据全量导出
接口描述
PON EMS根据OSS系统要求，将资源数据全量导出到文件
前提条件
OSS系统和PON EMS通讯正常
接口输入参数
资源类型:设备信息、业务配置、全部
接口返回参数
0—成功； 其他-失败(失败原因参见错误码定义）
如果执行成功，返回如下信息：
导出文件名称

7.4.2 资源数据全量导出通知（PON.RESDUMP.I5。002)
接口编号
PON.RESDUMP。I5。002
接口名称
资源数据全量导出通知
接口描述
PON EMS将资源数据全量导出结果上报OSS系统
前提条件
OSS系统和PON EMS通讯正常
接口输入参数
无
接口返回参数
1. 文件名称
2. 导出结果：成功或失败

8 接口协议定义
8.1 接口协议概述
8.1.1 接口通讯协议
PON EMS与服务保障系统之间接口（I5接口）的通讯协议使用TL1协议.
服务保障系统和PON EMS之间通过基于TCP/IP的套接字进行TL1命令的发送和响应。PON EMS作为服务器端提供可用的TCP SOCKET接口，监听服务保障系统的连接请求；服务保障系统向PON EMS发起建立连接的请求，当连接建立并通过登录鉴权后，自服务保障系统可以向PON EMS发起TL1查询命令，PON EMS执行相应命令并返回执行结果.
TL1的协议栈如下图所示.

图9 TL1的协议栈

8.1.2 接口命令列表
接口编号
接口名称
接口功能
TL1命令
PON.RESPHY。I5。001
查询OLT设备信息
查询OLT设备信息
LST—DEVICE
PON。RESPHY.I5.002
查询ONU信息
查询ONU设备信息
LST—ONU
PON.RESPHY。I5。003
查询机框信息
查询机框信息
LST—SHELF
PON。RESPHY.I5。004
查询板卡信息
查询板卡信息
LST-BOARD

PON.RESSRV.I5.001
查询媒体网关信息
查询媒体网关信息
LST—MG
PON.RESSRV.I5.002
查询语音端口信息
查询ONU语音端口信息
LST-POTS
PON.RESSRV.I5.003
查询组播业务信息
查询组播业务信息
LST—IPTV
PON.RESSRV。I5。004
查询DSL端口信息
查询DSL端口信息
LST-DSLPORT
PON。RESSRV.I5。005
查询LAN端口信息
查询LAN端口信息
LST-LANPORT
PON.RESSRV.I5.006
查询端口VLAN信息
查询端口VLAN信息
LST-PORTVLAN
PON。RESSRV.I5。007
查询VLAN
查询OLT或ONU上的VLAN信息
LST-VLAN

PON。RESCHG.I5。001
注册资源变化通知
注册资源变化通知
SUBSCRIBE
PON.RESCHG。I5。002
取消资源变化通知
取消资源变化通知
UNSUBSCRIBE
PON.RESCHG.I5.003
查询资源变化通知
查询资源变化通知
LST—RESNOTIFY
PON。RESCHG。I5。004
资源变化通知
上报资源变化通知
无

PON.RESDUMP。I5。001
资源数据全量导出
资源数据全量导出
DUMP-RESOURCEINFO
PON。RESDUMP.I5.002
资源数据全量导出通知
上报资源数据全量导出结果
无

8.2 接口格式
8.2.1 格式说明概述
命令格式
指用户输入命令的格式
