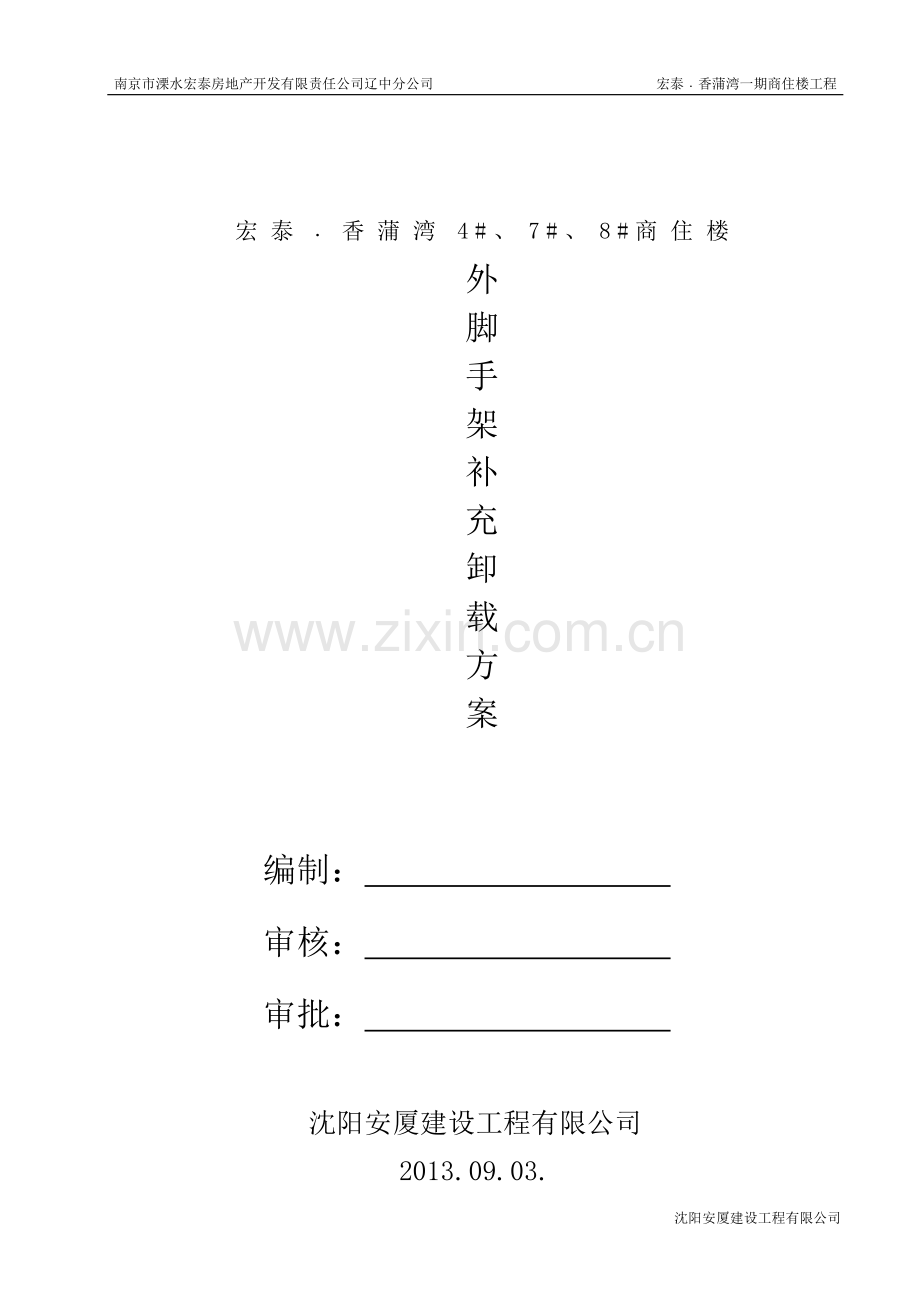

南京市溧水宏泰房地产开发有限责任公司辽中分公司 宏泰﹒香蒲湾一期商住楼工程

宏泰﹒香蒲湾4#、7#、8#商住楼
外
脚
手
架
补
充
卸
载
方
案

编制：
审核：
审批：

沈阳安厦建设工程有限公司
2013.09.03.

目 录

1.工程概况
2.编制依据
3.搭设顺序
4.施工要求
5.脚手架拆除
6.安全作业
7.脚手架材料计划表
8.脚手架卸载计算书

一、工程概况
宏泰﹒香蒲湾一期4#、7#、8#工程，建筑面积每栋约为7800 m2。檐高38.5m，标准层层高2.90m。主体结构形式为框架剪力墙结构，采用全封闭双排扣件式钢管脚手架作为主体和装修施工外脚手架。矚慫润厲钐瘗睞枥庑赖。
二、 编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》。（JGJ130—2001）
2、建筑施工安全检查标准（JGJ59—99）
3、4#、7建筑、结构施工图。
三、搭设顺序：
在七层楼面处打孔眼穿钢丝绳——钢丝绳用绳卡固定——对拉螺栓在六层外侧与水平横杆交接处固定——钢丝绳与对拉螺栓连接安装——转动对拉螺栓使钢丝绳处在蹦紧受力状态——距离4.5m安装下一根卸载钢丝绳聞創沟燴鐺險爱氇谴净。
四、 施工要求
（一）、构造要求：原本楼外架方案计划下部采用单立杆双排架，七层重新做挑架，高度满足单立杆双排架的安全要求。现对原来的外架方案进行部分调整，采用单立杆双排架，并且对整体外立架使用钢丝绳对其进行卸载。卸载位置在七层处，沿楼四周设置。每根卸载钢丝绳斜拉长度为4.5-5m，斜拉向上为680角。上部与结构层进行可靠连接，下部使用对拉螺栓与架体外侧立杆和水平杆交叉处连接，对拉螺栓可调长度和可承受拉力应满足使用要求，且两根绳之间最大距离不超过4.5m。残骛楼諍锩瀨濟溆塹籟。
（二）、材料要求：
1、钢丝绳：采用直径14mm油丝绳，无断丝和损伤现象，且有出厂合格证，。
2、钢丝绳卡：采用与其钢丝绳相配套的绳卡，表面应光滑无无裂缝和暗伤，还应有出厂合格证。
3、对拉螺栓：采用长度为500mm长对拉螺栓，且每个对拉螺栓能够承受8T的拉力。
五、脚手架拆除：
1. 脚手架拆除前应经安全、技术部门批准并进行相关的安全、技术交底。
2. 拆除前先清理脚手架上的材料和杂物，设置警戒的范围，并设专人监护。
3. 拆除适应自上而下逐步进行，一步一清，不得上下同时作业，拆除大横杆、剪力撑时，先拆中间扣，由中间操作人向下递杆。酽锕极額閉镇桧猪訣锥。
4. 从上往下拆至卸载的楼层处时，方能对卸载的钢丝绳进行拆除作业。
5. 拆下的杆件、零配件，应按规格分批运到地面，严禁抛投，并按规格、品种堆放整齐。
6. 作业人员应分工合作配合默契，中间不宜换人，必须换人时，应将拆除情况作详细交底。
六、安全作业：
1. 操作工人应执证上岗，进场前应经安全培训和交底。
2. 上岗前检查安全设施、用具是否完备可靠。
3. 严格遵守有关安全生产法规，管理人员不违章指挥，操作工人不违章作业。
4. 严格安全交底制度并作好记录。
5. 抓好日常管理，防止拉杆等安全设施被随意拆除。并且每天对卸载钢丝绳进行检查,如发现钢丝绳松动或过紧,及时对其进行调整，防止钢丝绳过紧绷断或松动不受力。彈贸摄尔霁毙攬砖卤庑。
6. 高空作业必须戴好安全帽，系好安全带，作好个人防护，确保操作的安全性，防患于未然，此项必须严格要求施工作业班组执行。謀荞抟箧飆鐸怼类蒋薔。
7. 作业层上的施工荷载要符合要求，不得超载，不得将模板与泵送混凝土的输送管等固定在脚手架上。
8. 脚手架的拆除按照先支的后拆，后支的先拆的顺序，绝对不允许由上向扔掷架管，架管从窗口卸到楼层，之后再运输到地面。厦礴恳蹒骈時盡继價骚。
9. 在脚手架使用期间，严禁拆除主节点处纵、横的水平杆，纵横向扫地杆和连墙杆。
七、 外架卸载材料计划表：
项目
规格
单位
数量m
备注
钢丝绳
14mm
根
160

绳卡

个
160
与钢丝绳配套
对拉螺栓
8T
个
40

八、 脚手架卸载计算书：
1、 荷载计算：
b) 操作层荷载计算：脚手架上操作层附加荷载不得大于2700N/M2，考虑动力系数1.2，超载系数2，脚手架自身重力为300×N/M2茕桢广鳓鯡选块网羈泪。
操作层附加荷载W1为：
W1=2×1.2（2700＋300）=7200N/M2
c) 非操作层每层荷载计算：
钢管理论重力为38.4N/M，扣件重力按10N/个，剪力撑长度近似按对角支撑的长度计算：
L==2.12M
每跨脚手架面积S=1.5M×1.2M=1.8M2
非操作层荷载W2为
W2=N/m2
=339N/m2
式中1.3为考虑钢管实际长度的系数
2、 立杆设计荷载计算：
采用φ48×3.5mm钢管，截面特征为A=4.893×102mm2
i=15.78mm L0=UL=0.77×1500mm=1155mm =L0/i=1155/15.78鹅娅尽損鹌惨歷茏鴛賴。
=73.19
欧拉临界应力：
δ==Mpa=386Mpa
=0.3()2==0.12
设计荷载N为：
N=[-]N
=349.5=34.9KN
3、 脚手架立杆底座和地基承载力验算
脚手架立杆传到基础底面的轴心力设计值N=22KN，立杆基础采用C25混凝土宽500mm、厚100mm连续体，立杆下垫300mmx300mmx15mm模板，底板面积为0.25M2，地基为粘土，地基承载力特征值为190KN/m2。Ad=a×b(a和b为垫板的两个边长且不小于200mm)，当Aa的计算值大于0.25M2时，则取0.25M2计算。籟丛妈羥为贍偾蛏练淨。
N=22KN＜Rd=40KN 可满足要求
又已知fak=190KN/m2取K=0.5
地基承载力验算：
=KN/m2=88KN/m2＜kfak=0.5×190=95KN/m2
故知地基承载力满足要求
K—脚手架地基承载力调整系数，对粘土取0.5经过计算，脚手架的整体稳定性和局部稳定性均满足要求。
4、钢丝蝇卸载计算：
经查上式1所计算结果： 操作层W1=2×1.2（2700＋300）=7200N/M2
钢丝蝇承受脚手架操作层的荷载为7200N/M2，钢丝蝇与脚手架连接角度为680，则计算得钢丝蝇所承受荷载为：7200/sin680 =7766.99N/M2,钢丝蝇间距设计为4.5米，即每根钢丝蝇所承受的力：7766.99×4.5÷2=17475.72N預頌圣鉉儐歲龈讶骅籴。
查材料手册得φ14钢丝蝇承载力为14T，即为14×1000×10=140000N＞17475.72N，故满足荷载要求。渗釤呛俨匀谔鱉调硯錦。
其计算简图如下：

施工要求：本工程原拟采用单立杆式双排扣件式钢管脚手架作为主体和装修施工外脚手架。在七层处使用钢丝绳和对拉螺栓对整体外架进行卸载，以利于施工中的卸载和脚手架的整体稳定性，以便满足安全使用规范要求。铙誅卧泻噦圣骋贶頂廡。
本方案为工程外架补充方案，经计算补充卸载方案满足施工荷载要求。
沈阳安厦建设工程有限公司
