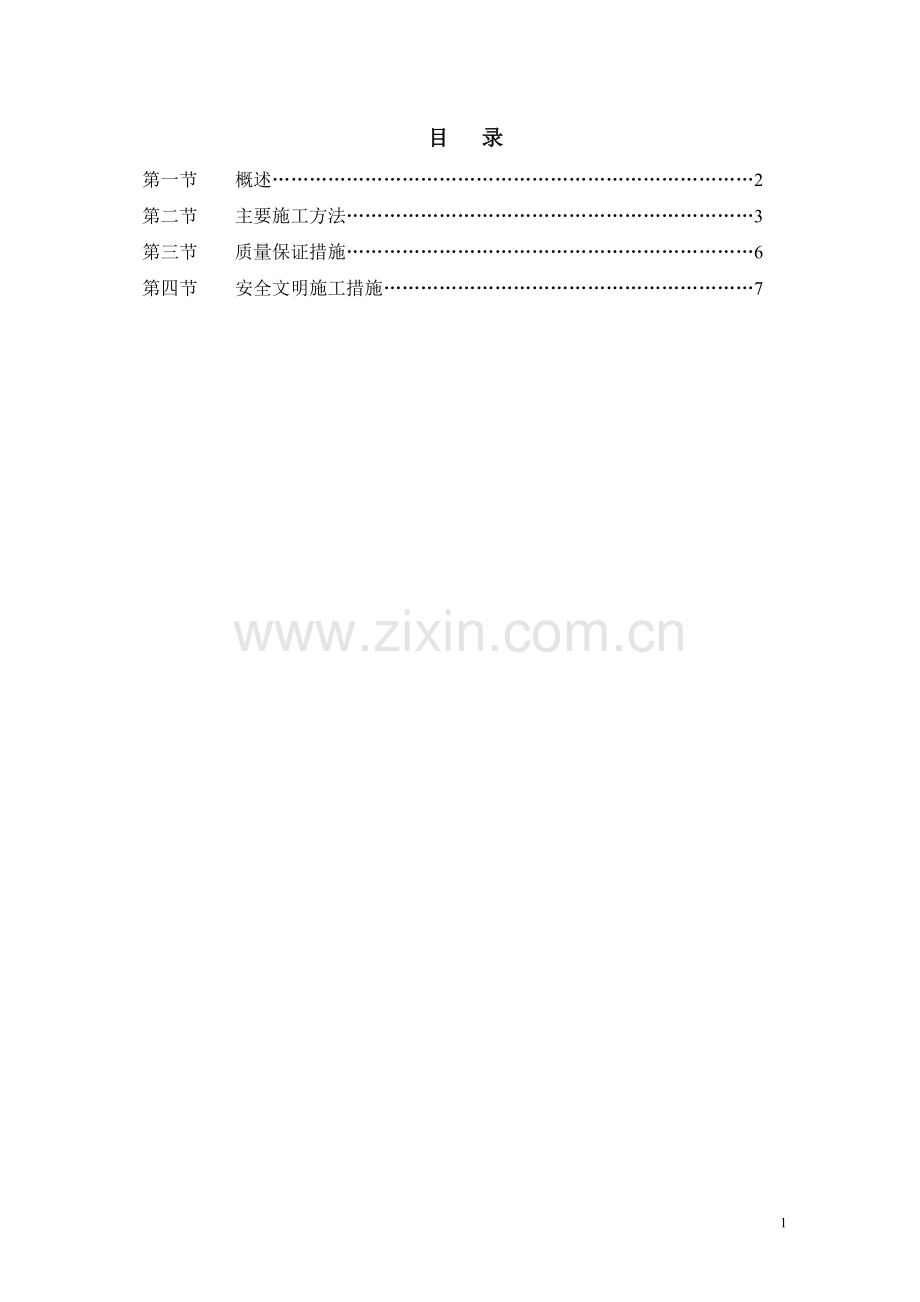

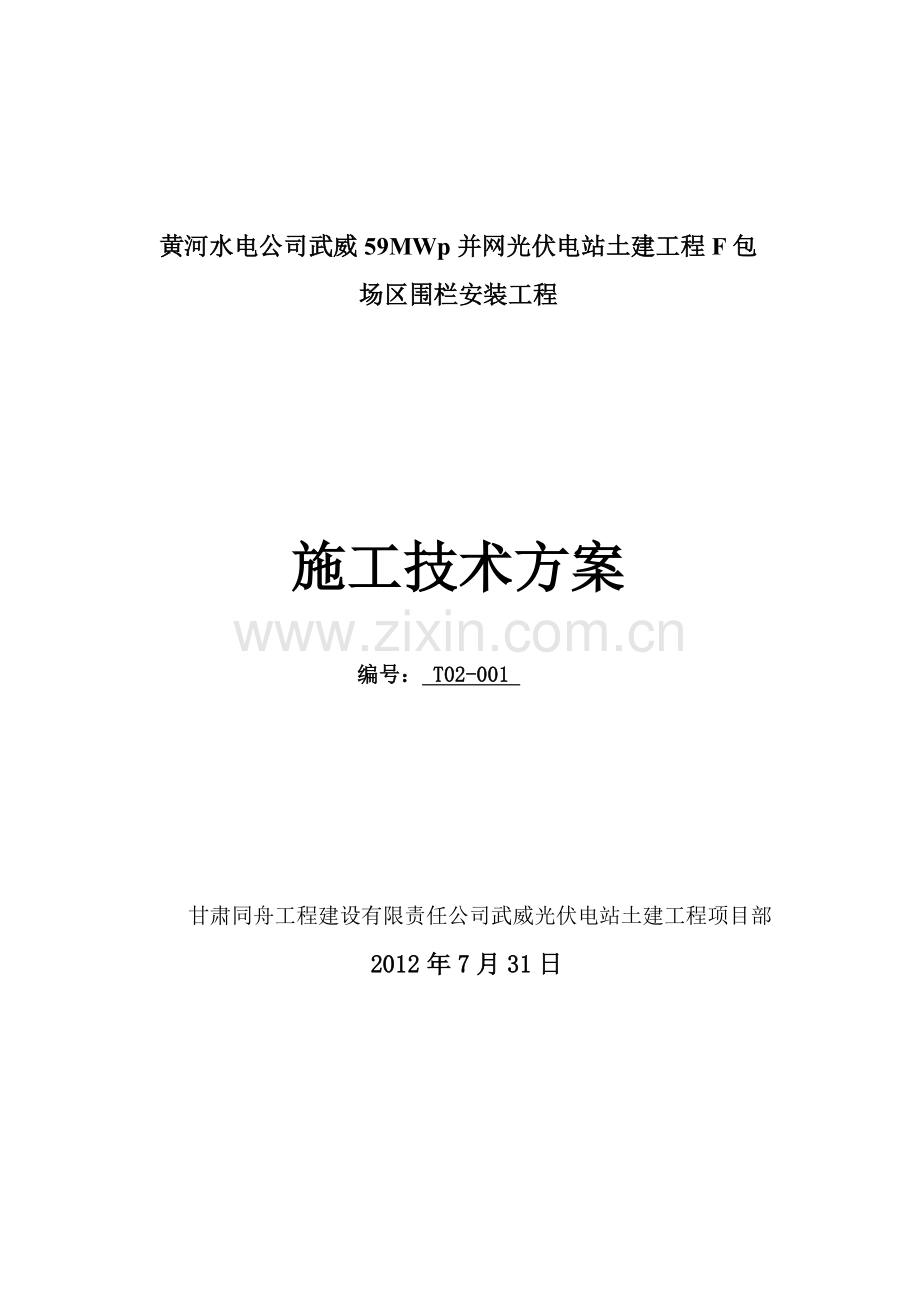

黄河水电公司武威59MWp并网光伏电站土建工程F包场区围栏安装工程施工技术方案 编号： T02-001 甘肃同舟工程建设有限责任公司武威光伏电站土建工程项目部2012年7月31日目 录第一节 概述2第二节 主要施工方法3第三节 质量保证措施6第四节 安全文明施工措施7第一节、概述一、编制依据（1）招标方提供的的工程施工图纸和工程量清单。（2）国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作规程。（3）本公司有关施工、质量、安全、技术管理等文件。（4）技术规范：GB-50116-2006建筑设计防火规范GB-50345-2004屋面工程技术规范二、工程概况工程名称：武威59MWp并网光伏电站土建工程F包 建设单位：黄河水电公司建设地点：甘肃武威金太阳光伏产业园质量标准：合格三、工程特点（1）根据招标要求，本工程质量达到合格，施工前应充分做好准备工作，制定严密的质量保证体系和分部、分项工程的质量控制计划，并逐层落实，以确保工程质量一次性达标。矚慫润厲钐瘗睞枥庑赖。（2）本工程要确保按期竣工，必须制定切实可行的施工进度计划，并逐级落实，科学合理地安排流水作业，使整体现场进度始终处于受控状态。聞創沟燴鐺險爱氇谴净。四、 施工条件：施工图纸已到位，水电源已引至现场，且供应充足，测量放样已已完成。第二节、主要施工方案一、工艺流程定位放线立柱基坑开挖模板制安浇筑砼柱状基础并安装立柱抄平检查验收拆除模板安装网片回填土验收。残骛楼諍锩瀨濟溆塹籟。1、定位放线根据设计图纸，采用全站仪精确放样出围栏的拐角点及每隔50m放样围栏加桩点。然后由施工技术人员依据测量放样点布设出围栏立柱的点位及直径。酽锕极額閉镇桧猪訣锥。2、立柱基坑开挖完成施工放样后，采用小型150型反铲挖掘机进行围栏立柱的基坑开挖，在基坑开挖时严格下述要点进行控制。1）土方开挖过程中开挖出的土量，在现场附近就近堆放，以用于回填。2）基坑的机械开挖深度控制在50cm左右，剩余10cm采用人工进行清理。若发生超挖，必须对回填土进行夯实，夯实系数不得大于90%。彈贸摄尔霁毙攬砖卤庑。3）开挖过程中，测量人员随时抄平，在坑槽附近做好标高控制桩，以便随时掌握开挖深度，防止超挖、欠挖。4）挖土时，应提前探明地下管线的分布情况，做好妥善处理。5）开挖过程中，须注意施工机械的安全使用。3、模板制安立柱模板采用竹胶板制作，模板长度不得短于60cm。模板外壁钉50*50木龙骨作肋，上下部各加一圈抱箍用以固定模板。模板安装前，先除去基坑内的浮土、杂物，将其夯实整平；然后将模板支撑在密实土层上，用钢管或方木条对其进行固定；固定时不得将模板支撑杆直接支撑在土壁上，支撑下口必须加垫板支撑在密实土层上，以防止浇筑砼时因支撑不牢而发生跑模或漏浆。謀荞抟箧飆鐸怼类蒋薔。4、浇筑砼柱状基础并安装立柱 基础砼强度要求为C25，均一次性浇筑，不设施工缝。浇筑时现场设置一台JZC350型砼搅拌机进行集中拌合，采用人工入仓。拌制完毕的混凝土用机动翻斗车或农用三轮车运至浇筑地点。砼浇筑时须用插入式振捣器进行振捣，直至砼表面呈现浮浆和无气泡产生。由于浇筑砼基础时要预埋围栏立柱，所以应先浇筑两端砼基础，并由测量人员对两端立柱进行定位放样；然后浇筑中间砼基础并拉线埋设中间立柱，现场配备水准仪对埋设的立柱高程进行控制，避免出现高低参差不起；调整完毕之后对其进行支撑固定。立柱每隔25米需设置一条伸缩缝，伸缩缝处须埋设2根立柱，2根立柱间预留2cm施工缝。厦礴恳蹒骈時盡继價骚。5、安装网片待砼基础养护7天之后进行网片安装，安装时严格按照图集规定的方式从立柱端部开始牢固的安装到立柱的挂钩上；网片与立柱连接应牢固，所有的网片均应绷紧而不变形。茕桢广鳓鯡选块网羈泪。6、回填土护栏网安装完毕，对立柱基础进行回填夯实。回填时为了避免机械回填对已就位的立柱基础形成冲击，采用人工回填。鹅娅尽損鹌惨歷茏鴛賴。二、资源配置施工主要机械设备配置见表2-1表21 施工主要人员及机械设备配置序号设备名称型号及规格单位数量1三轮车2T台32搅拌机JZC350台13混凝土振捣棒50个24发电机10KW台15技工人26技工人12第三节、质量保证措施一、物资检验规定对所有进场的原材料、半成品组织检查验收，建立台帐。对需要做复试的原材料，如：水泥、砂石料等，必须按照规定及时取样试验，并将试验报告向监理报验。籟丛妈羥为贍偾蛏练淨。二、过程检验及报验规定严格执行国家现行规范、标准及企业的各项规定，严格按照设计要求组织施工。每个单元工程（工序）开工之前，分严格按工艺标准要求对操作班组进行技术、质量交底。工程施工实行“三检制”，应认真抓好班组的自检工作，设立专职质检员，督促班组的自检及填写自检记录。三、质量检验单元工程（工序）完成后，组织自检和工序间的交接检查，不合格的分项或工序，不经返修合格不得进行下道工序的施工。預頌圣鉉儐歲龈讶骅籴。单元工程或工序达到合格后填好报验单报监理和主任工程师复查验收，报验单附自检、交接检记录、隐蔽记录、预检记录、质量评定等资料。渗釤呛俨匀谔鱉调硯錦。严格按照“三检制”组织检查各道工序的施工质量。做到检查上道工序，保证本道工序，服务下道工序。真正做到严格控制工序质量，不合格的工序不移交。铙誅卧泻噦圣骋贶頂廡。质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，并督促操作者及时整改。擁締凤袜备訊顎轮烂蔷。第四节、安全文明施工措施一、安全管理措施1、建立安全保证体系，健全各级各部门生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖罚办法在内的保证措施。贓熱俣阃歲匱阊邺镓騷。2、根据工程建设安全管理有关规定，对项目进行“安全组织设计”，以此作为施工全过程安全生产指导性文件，进行安全技术交底工作。坛摶乡囂忏蒌鍥铃氈淚。3、严格按照施工规范和安全操作规程施工，在坑洞处挂警告牌，严禁违章操作。4、特种作业人员必须持证上岗，操作证必须按期复审，不得超期使用。二、文明施工措施1、项目部制定现场文明施工的具体措施和管理制度，在抓生产的同时，必须做好现场文明施工的管理工作，及时发现和纠正不良习惯，采取相应的思想教育、行政措施、经济手段来维护施工现场文明生产秩序。蜡變黲癟報伥铉锚鈰赘。2、所有开挖的土方必须就近堆放，若回填后仍有余土，必须运出施工现场或在施工区内低洼处进行夯填。3、所有材料必须按照指定位置堆放整齐，水泥应按不同种类和强度等级，分别堆放在水泥棚里，混凝土粗细骨料应分别集中堆放。買鲷鴯譖昙膚遙闫撷凄。4、所有设备旁必须悬挂操作规程，并在各施工区域内设置相应的文明施工标牌及安全警示牌。5、施工完毕垃圾应及时清运，以保证现场的清洁。6、按监理工程师批准的环境保护措施计划完成环境恢复。8
