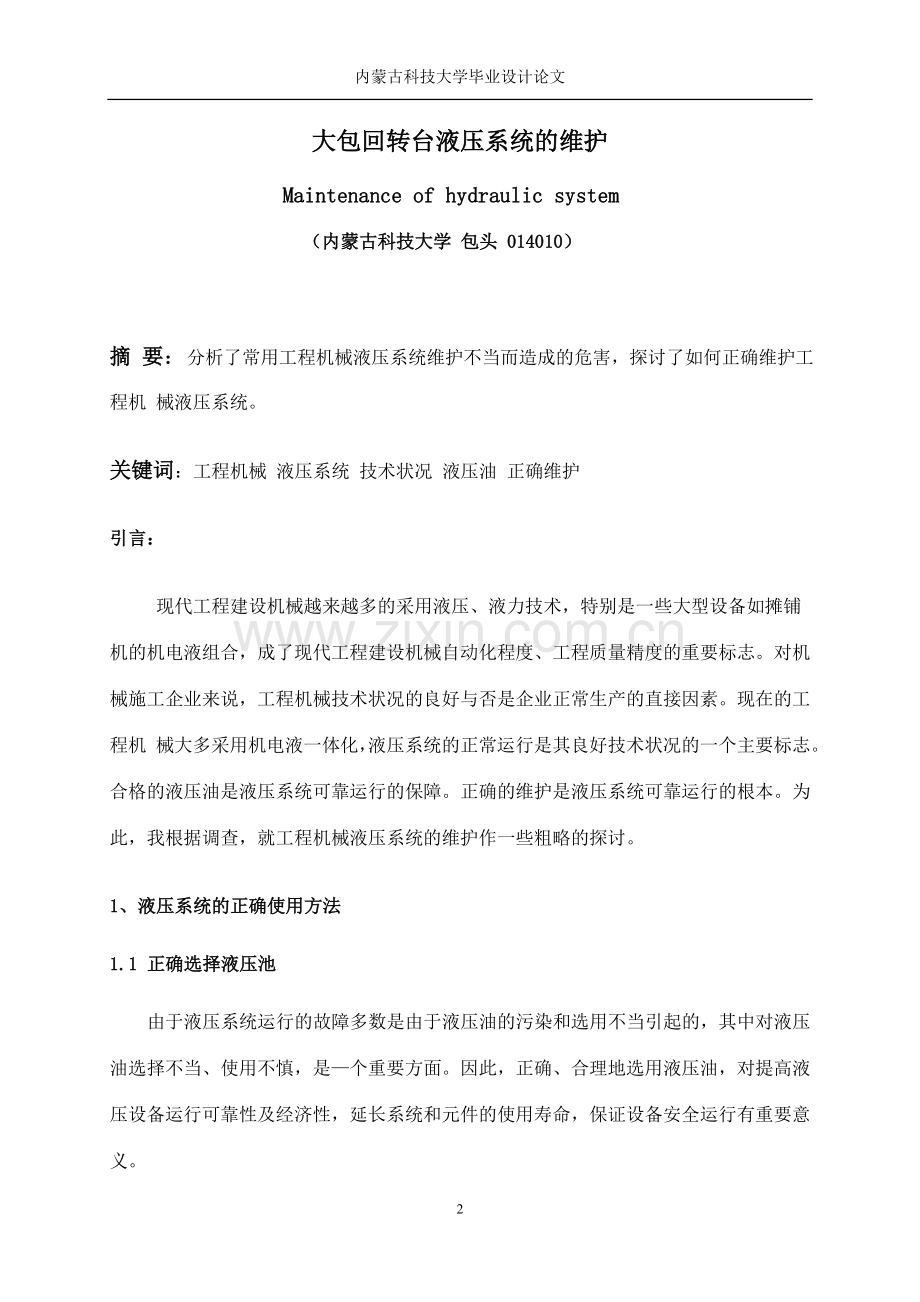

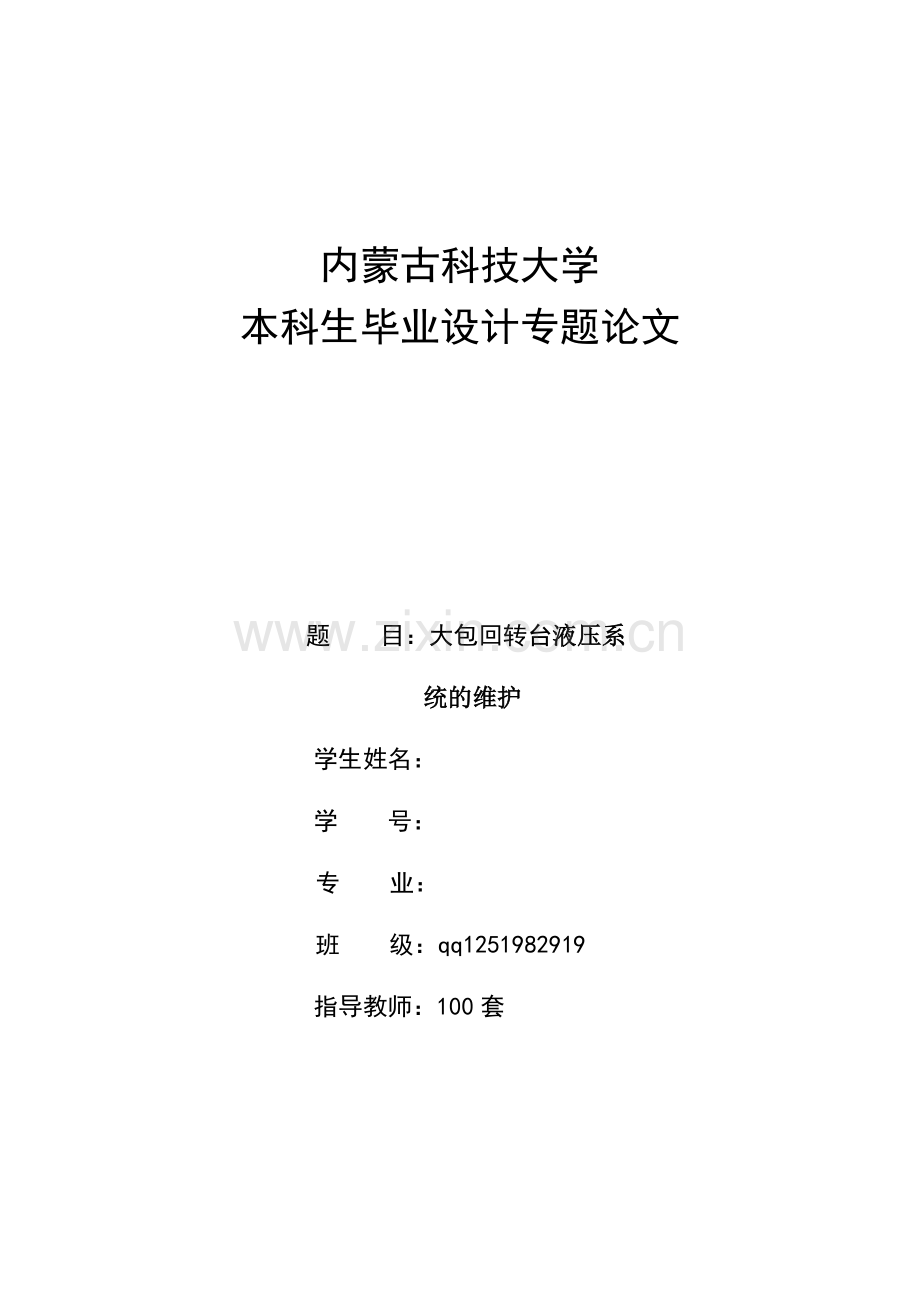

内蒙古科技大学毕业设计论文内蒙古科技大学本科生毕业设计专题论文 题 目：大包回转台液压系 统的维护学生姓名：学 号：专 业：班 级：qq1251982919指导教师：100套大包回转台液压系统的维护Maintenance of hydraulic system（内蒙古科技大学 包头 014010）摘 要：分析了常用工程机械液压系统维护不当而造成的危害，探讨了如何正确维护工程机 械液压系统。关键词：工程机械 液压系统 技术状况 液压油 正确维护 引言：现代工程建设机械越来越多的采用液压、液力技术，特别是一些大型设备如摊铺机的机电液组合，成了现代工程建设机械自动化程度、工程质量精度的重要标志。对机械施工企业来说，工程机械技术状况的良好与否是企业正常生产的直接因素。现在的工程机 械大多采用机电液一体化，液压系统的正常运行是其良好技术状况的一个主要标志。合格的液压油是液压系统可靠运行的保障。正确的维护是液压系统可靠运行的根本。为此，我根据调查，就工程机械液压系统的维护作一些粗略的探讨。1、液压系统的正确使用方法1.1 正确选择液压池由于液压系统运行的故障多数是由于液压油的污染和选用不当引起的，其中对液压油选择不当、使用不慎，是个重要方面。因此，正确、合理地选用液压油，对提高液压设备运行可靠性及经济性，延长系统和元件的使用寿命，保证设备安全运行有重要意义。然而，工程机械使用的液压油，主要是抗磨液压油。液力油为液力传动油。每台设备自其指定标号的用油，这主要考虑系统的工作条件，如液压泵的类型（齿轮泵、柱塞泵、叶片泵)、工作压力、温度、液压元件使用的金属、密封件的性质。液压系统工作的可靠性及元件的寿命与系统用油的清沽有极密切的关系，切不可混崩小同牌号的油；另外，为保证油的质量，加注或更换油时须过滤，保持清洁防止水或异物进k液压系统维护或更换新的液压元件，也要非常注意清洁。检测液压油油质的简单方法是将油液滴一滴到吸墨纸上，如油迹有一黑色中心。即说明油脏，需要换。因此务必保证液压油有：(1)适当的粘度(2)良好的粘温特性(3)良好的抗氧化性和水解安定性(4)抗燃性和剪切安定性(5)与密封材料、环境的相容性(6)良好的抗磨性及润滑性(7)抗燃性好。1.2 正确使用液压油 液压油在液压油系统中起着传递压力、润滑、冷却、密封的作用，液压油选择不恰当是液压系统 早期故障和耐久性下降的主要原因。应按随机使用说明书中规定的牌号选择液压油，特殊情况需 要使用代用油时，应力求其性能与原牌号性能相同。不同牌号的液压油不能混合使用，以防液压油 产生化学反应、性能发生变化。深褐色、乳白色、有异味的液压油是变质油，不能使用。液压油的污染控制：液压油的污染分为两种：颗粒含量超标；油液化学成分发生变化。所以；牵制的核心是：颗粒含量控制和油液成分控制。现场使用主要是针对颗粒含量地控制。液压系统中有许多精密偶件。有的有阻尼小孔、有的有缝隙等。若固体杂质入侵将造成精密件拉伤、发膏、油道堵塞等危及液压系统的安全运行。可以从以下n1个方面防止固体杂质入侵系统：加油时，液压油必须过滤加注，加油工具应可靠清洁。保养时，拆卸液压油箱加油盖、滤清器盖、检测孔、液压油管等部位，造成系统油道暴露时要避开扬尘，拆卸部位要先彻底清洁后才能打开；定期检查液压油质量，保持液压油的清洁。液压油质量检查：在检查液压油质量时主要检查以下二个方面的内容：液压油的氧化程度。液压油在使用中，由于强度的变化，空气中氧及太阳光的作用，将会逐渐被氧化。使其粘度等性能改变。氧化的程度，通常从液压油的颜色、气味上判断；液压油中含水分的程度。液压油中如果混入水分，将会降低其润滑性能，腐蚀金属，判断液爪油中混入水分的程度通常有两种方法，一是根据其颜色和气味的变化情况，如液压油的颜色呈乳白色，气味没变，则说明混入水分过多。二是取少量液压油滴在灼热的铁板上，如果发出“叭叭”的声音。则说明含有水分；液压油中是否含有杂质。液压油中含有杂质的情况在机械工作一段时间后，取数滴液压油放在手上。用手指捻一下，察看是否有金属颗粒或在太阳光下观察是否有微小的闪光点，如果有金属颗粒或闪光点。则证明液压油含有较多的机械杂质。这时，应更换液压油，或将液压油放出，进行不少于42h以上时间的沉淀，然后再将其过滤后使用。液压系统的清洗：清洗油必须使用与系统所用牌号根同的液压油，切忌使甩煤油或柴油作请洗液，油温要求在4580C之间。清洗时应采用尽可能大的流量，使管路中的液流呈紊流状态，并完成各个执行元件的动作，以便将污染物从各个泵、阀与液压缸等元件中冲洗出来。2 定期保养注意事项目前有的工程机械液压系统设置了智能装置，该装置对液压系统某些隐患有警示功能，但其监测 范围和准确程度有一定的局限性，所以液压系统的检查保养应将智能装置监测结果与定期检查保养相结合。 250h检查保养检查滤油器滤网上的附着物，如金属粉末过多，往往标志着油泵磨损或油缸拉缸。对此，必须 确诊并采取相应措施后才能开机。如发现滤网损坏、污垢积聚，要及时更换，必要时同时更换液压油。 500h检查保养工程机械运行500h 后，不管滤芯状况如何均应更换，因为凭肉眼难以察觉滤芯的细小损坏情况，如果长时间高温作业还应适当提前更换滤芯。1000h检查保养此时应清洗滤清器、清洗液压油箱、更换滤芯和液压油，长期高温作业换油时间要适当提前。如 能通过油质检测分析来指导换油是最经济的，但要注意延长使用的液压油，每隔100h应检测一次，以 便及时发现并更换变质的液压油。2.4 7000h和10000h检查维护此时的工程机械液压系统需由专业人员检测，进行必要的调整和维修。根据实践，进口液压泵、 液压马达工作10000h后必须大修，否则液压泵、液压马达因失修可能损坏，对液压系统是致命性的破坏。3 防止固体杂质混入液压系统清洁的液压油是液压系统的生命。液压系统中有许多精密偶件，有的设阻尼小孔或缝隙等。若固 体杂质入侵将造成精密件拉伤，发卡、油道堵塞等，危及液压系统的安全运行。一般固体物质入侵 途径有：液压油不洁；加油工具不洁；加油和维修、保养不慎；液压元件脱屑等。可以从以下几个方面 防止固体杂质入侵系统： (1)加油时液压油必须过滤，加油工具应可靠清洁。不能为了提高加油速度而去掉液压油箱加油 口处的过滤器。加油人员应使用干净的手套和工作服。(2)保养时拆卸液压油箱加油盖、滤清器盖、检测孔、液压油管等部位，液压系统油道暴露时要避 开扬尘，拆卸部位要先彻底清洁后才能打开。如拆卸液压油箱加油盖时，先除去油箱盖四周的泥土， 拧松油箱盖后清除残留在接合部位的杂物(不能用水冲洗以免水渗入油箱)，确认清洁后才能打开油 箱盖。如需使用擦试材料和铁锤时，应选择不掉纤维杂质的擦拭材料和击打面附着橡胶的专用铁锤。 液压元件、液压胶管要认真清洗，用高压风吹干后组装。选用包装完好的正品滤芯(若包装损坏，虽然 滤芯完好，也可能不洁)。换油地同时清洗滤清器，安装滤芯前应用擦试材料认真清除滤清器壳内部污 物。(3)液压系统的清洗油必须使用与系统所用牌号相同的液压油，油温在4580之间，用大流量 尽可能将系统中杂质带走。液压系统要反复清洗三次以上，每次清洗完后趁油热时将其全部放出系统。清洗完毕再清洗滤清器，更换新滤芯后加注新油。4 防止液压系统的气穴、气蚀由于油液中总会混合一定空气，液体溶解的空气量与溜压成正比，当油流经泵的入盛或狭窄的阀时。压力低，油液中析出气泡形成气穴气穴在高压区体积缩小。凝结造成真空，周围液体质点以极高的速度补充，相互碰击形成局部高压，产生振动和噪声，称为气蚀。防止气穴、气蚀要尽可能减少空气的渗入，如油箱保持规定液位，加油时有放气螺塞的应拧松放气，液压缸有气时也要及时放气，对封闭试油箱，保持O.07Mpa的压力，也是为了防止气穴、气蚀。另外要及时清洁更换滤芯，避免油泵油腔产生过大的阻力。防止空气人侵液压系统在常压常温下液压油中含有容积比为6%-8的空气，压力降低时空气会从油中游离出来，气泡破裂使液压元件“气蚀”产生噪声。大量的空气进油液中将使“气蚀”现象家具，液压油压缩性增大工作不稳定，降低工作效率，执行元件出现“爬行”等不良后果。另外，空气还会使液压油氧化加速其变质。防止空气入侵应注意以下几点：经常检查油箱中油面高度，保持有足够的油景；在工作过程中，油液会损耗，必须及时补充新的丽规格油液；即使在最低油面时，吸油管和同油管13也应保持在油面以下；使用性能良好的密封件，失效的密封装置应及时更换，管接头及各接合面处的螺钉都要拧紧；在使用中尽最大防止系统中各处的压力低于大气压力或形成局部真空；液压系统中进入空气是不可避免的，维修和换油后要按随机使用说明书规定排除系统中的空气；在更换油箱中的油液后，应开动机器循环运转几次，以排除系统中的空气；对液压系统的外部泄漏（尤其是油缸和工作装置过载阀)要及时处理。5 防止水入侵液压系统液压油中含有过量水分会使液压元件锈蚀，油液乳化变质、润滑油膜强度降低，加速机械磨损。除了维修保养时要防止水分入侵外，还要注意储油桶不用时要拧紧盖子，最好倒置放置；要经常从油箱的放油塞处将水排除(水的密度比油大，水往往沉在油箱底部)。6 保持适宜的液压油温度液压系统的工作温度一般控制在30罐：之间为宜，警防油温过高。液压系统的温度，根据实验。一般在35-60c范围吹最为合适最高应不超过80。在正常的油温下，液压油各种性能良好。液压系统的油温过高会导致：液压油的粘度降低，润滑油膜变薄并易被损坏，润滑性能变差容积效率低，机械磨损加剧，橡胶密封圈加速老化，密封性能随之降低等；油液氧化加速，油质恶化；油封、高胜胶管过早老化等。液压油温过低时，其粘度大，流动性差。阻力大，工作效率低；当油温低于20C时，急转弯易损坏液压马达、阀，管道等。为此应做到以下几点：保持油箱中的正常油量，使系统有足够的油液进行循环；在执行机构不工作时，应及时使系统卸荷；经常清洗冷却装置，使其保持良好的工作状态；根据工作环境温度，选用合适粘度的液压油：周围环境温度高应选用高精度油，周围环境温度低，应选用低粘度油。在一般环境温度下，齿轮泵宜选用50C时18-38p的油；气温较高时，机械不可连续运转时间过长，通常在气温高于30C的条件下，机械连续作业时间不得超过4h；当气温低于lOC以下时，需要进行暖机运转。启动发动机后，空载怠速运转3-5min，然后以中速油门提高发动机转速，操纵手柄使工作装置的任何个动作(如挖掘机张斗)至极限位置保持35min使液压油通过溢流升温应使系统在无负荷状态下运转约20min，使油温升到规定值。7 液压设备操作注意事项工程机械作业应避免粗暴否则必然产生冲击负荷，使工程机械故障频发。大大缩短其使用寿命。作业时产生的冲击负荷，一方面会使工程机械结构早期磨损、断裂、破碎，另一方面又使液压系统中产生冲击压力，冲击压力又会使液压元件损坏、油封和高压油管接头与胶管的压合处过早失效漏油或爆管、溢流阀频繁动作使油温上升。要注意气蚀和溢流噪声在工程机械作业中要时刻注意液压泵和溢流阀的声音。如果液压泵出现“气蚀”噪声，应查明原因排除故障后再使用。如果某执行元件在没有负荷时动作缓慢，并伴有溢流阔溢流声响，应立即停机枪修。液压油箱气压和油量的控制压力式液压油箱在工作中要随时注意液压油箱气压，其压力必须保持在随机使用说明书规定的范围内。压力过低时油泵吸油不足易损坏；压力过高时会使液压系统漏油，容易造成低压油路爆管。其他注意事项工程机械作业时要防止飞落石块打击液压油缸、活塞杆、液压油管等部件。活塞杆上如果有小点击伤，要及时用油石将小点周围棱边磨去，以防破坏活塞杆的密封装置。在不漏油的情况下可继续使用。严格执行交接班制度交班司机停放工程机械时，要保证接班司机检查时的安全和榆查方便。检查内容有液压系统是否渗漏、连接是否松动、活塞杆和液压胶管是否撞伤、液压泵的低压进油管连接是否可靠、液跟油箱油位是否正确等。8 液压系统的主动维护策略及实施8.1 主动维护技术及其优势液压设备的维护修理是其正常工作的前提和保证，以前它主要是通过大家所熟悉的“擦拭、清扫、润滑、调整、修理”等环节来进行护理，以维持设备的性能和技术状况。这样的维护只能消除设备表面上的异常现象，而对设备内部的隐患性故障及根源就无能为力了。要想达到治标又治本。则需采用主动维护技术，即对引起设备故障的根源性参数进行识别，将其控制在一个合理的范围内，使其不致成为引起设备审大故障的因素，切断设备故障的源头，从而减少或避免设备故障的发生。8.2 主动预防性维护的实施对液压系统进行定期维护与保养检查要比出现故障后进行维修更经济。建议在经过一定工作时间以后，对系统进行定期预防性保养并对重要密封材料进行定新更换。为防止遗漏，建议按照油液流动方向进行保养程序：油箱：油面必须币确油必须是规定类型，并且具有相应的粘度。对于大型系统，可进行定期油样分析，确认浊液是否能继续使用。吸油管路：必须检查损坏及严重夸曲情配它会减少油管的通径，成为噪声源。 油泵：检查轴的密封和其他漏油情况。压力油管：压力端的不同油路应沿油液流动方向逐个检查，不应存在泄漏。控制部分：主要榆查阀接几处的泄漏情况。回油管路及油滤油器：应检查它们的泄漏情况，过滤器必须榆查如没有污染指示。需将过滤器取出，检查是否错要清洗或更换。执行元件：需检查泄漏情况。辅件和附件：检查工作情况。电气部分：定期检在电机接线部分的连接。9 总结总体说来，液压系统的工作是可靠的。只要我们正确地保养、维护、使用好液压系统，液压设备将发挥出意想不到的效益，能真正为施工生产提供可靠保障，并大幅降底施工成本。参考文献1 液压系统的污染与维护-太原科技2003年01期2 林履尧 进口工程机械液压系统维修问答 机械工业出版社20053 刘延俊 液压系统使用与维修 化学工业出版社20004 张利平 液压传动系统及设计 化学工业出版社19965 周士昌 液压系统设计图集 机械工业出版社 20031. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！12
