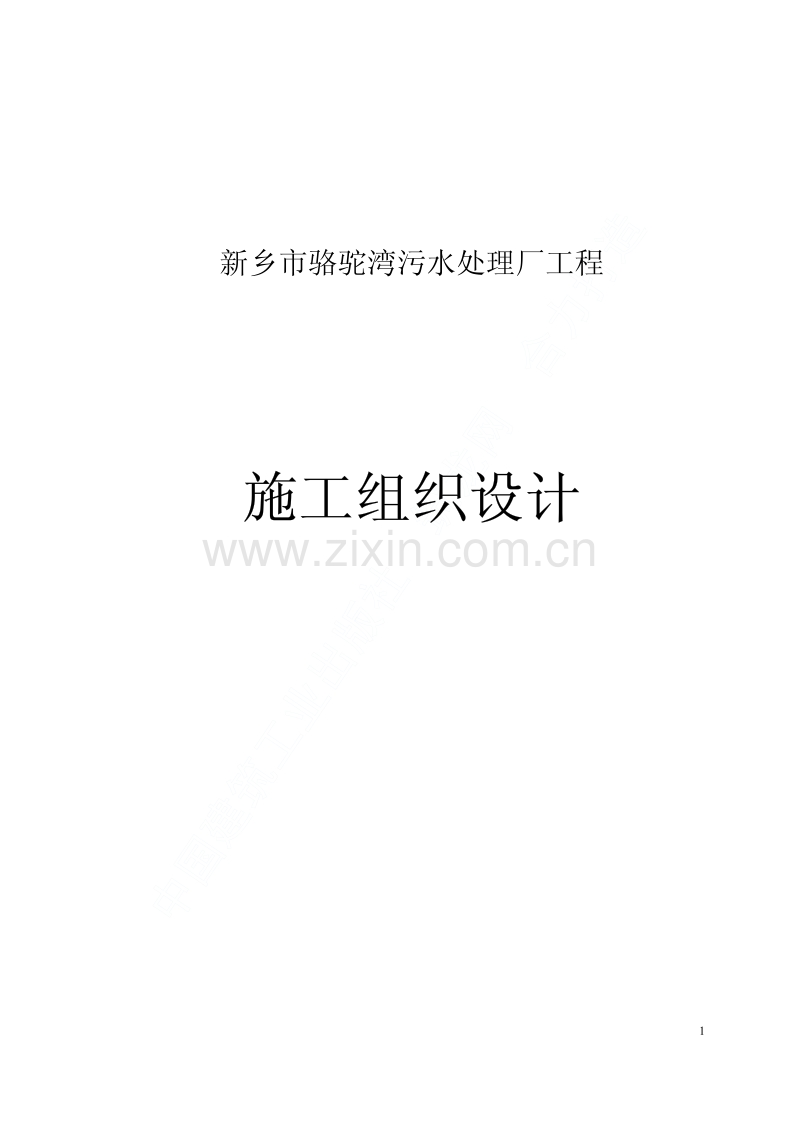

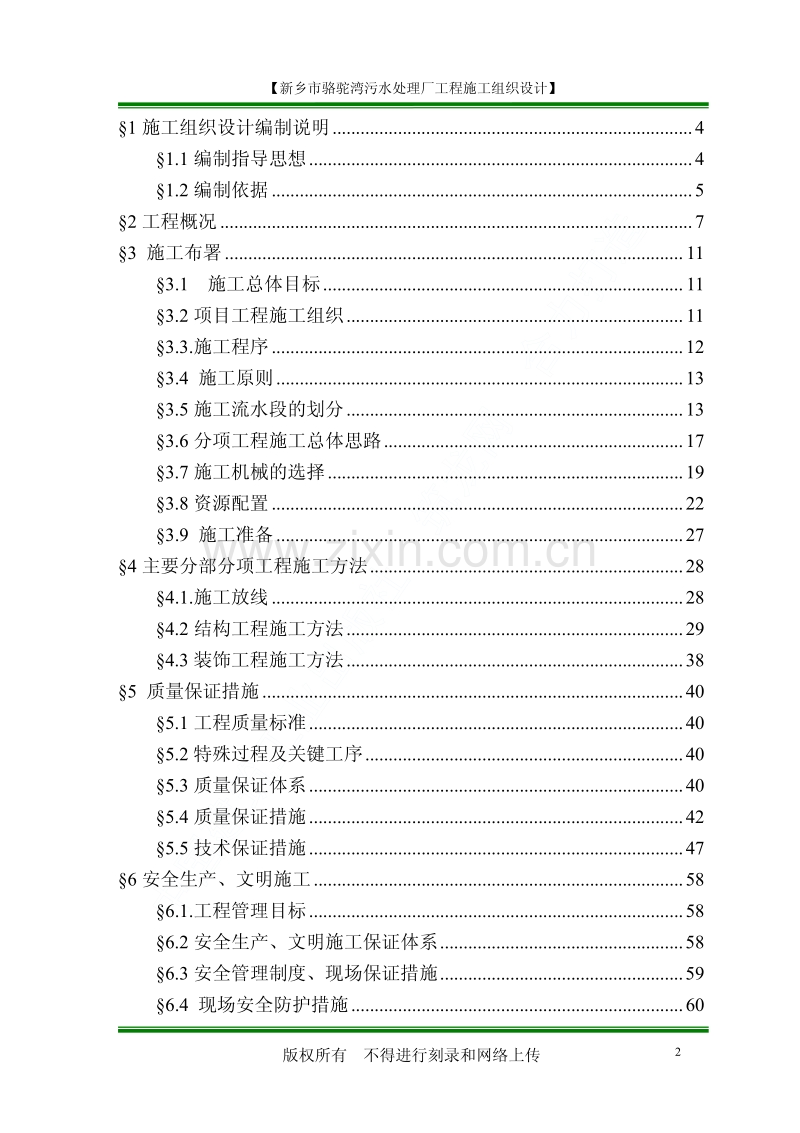

中国建筑工业出版社 筑龙网 合力打造 1 新乡市骆驼湾污水处理厂工程 施工组织设计施工组织设计 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 2 【新乡市骆驼湾污水处理厂工程施工组织设计】 1 施工组织设计编制说明.4 1.1 编制指导思想.4 1.2 编制依据.5 2 工程概况.7 3 施工布署.11 3.1 施工总体目标.11 3.2 项目工程施工组织.11 3.3.施工程序.12 3.4 施工原则.13 3.5 施工流水段的划分.13 3.6 分项工程施工总体思路.17 3.7 施工机械的选择.19 3.8 资源配置.22 3.9 施工准备.27 4 主要分部分项工程施工方法.28 4.1.施工放线.28 4.2 结构工程施工方法.29 4.3 装饰工程施工方法.38 5 质量保证措施.40 5.1 工程质量标准.40 5.2 特殊过程及关键工序.40 5.3 质量保证体系.40 5.4 质量保证措施.42 5.5 技术保证措施.47 6 安全生产、文明施工.58 6.1.工程管理目标.58 6.2 安全生产、文明施工保证体系.58 6.3 安全管理制度、现场保证措施.59 6.4 现场安全防护措施.60 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 3 【新乡市骆驼湾污水处理厂工程施工组织设计】 6.5 文明施工措施.60 7 工期保证措施.62 8 消防保卫.64 9 降低造价措施.65 10 通过技术创新降低成本、缩短工期、提高质量的合理化建议.66 施工平面布置图 67 网络计划图 68 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 4 【新乡市骆驼湾污水处理厂工程施工组织设计】 1 施工组织设计编制说明施工组织设计编制说明 1.1 编制指导思想编制指导思想 承蒙河南省新乡排水工程有限公司邀请我公司参加新乡市骆驼湾 污水处理厂工程标段的投标。我们将以“为建设单位提供最优质的服 务” 为建设单位提供最优质的服 务”为基本指导思想，投入我公司最精良的骨干施工队伍，以最优良的 工作质量保证建造令建设单位最满意的优质工程为目标，创造绿色的施 工环境，以严格的成本管理，最适宜本工程的新技术、新工艺提高质量， 最大限度地降低工料消耗水平，保证建设单位的每一份投入都能获得满 意的回报。 新乡市骆驼湾污水处理厂工程施工组织设计 是我公司对新乡市 骆驼湾污水处理厂工程的投标文件之一。这是我公司在认真阅读有关文 件，熟悉图纸，了解设计意图和对现场考察的基础上，编制的一部对工 程质量、成本、工期等方面程序化的纲领性文件。我们力求在施工组 织设计中履行我们对建设单位每一项承诺，希望能以经济合理、技术 先进、切实可行的施工方案，严谨务实的工作作风，赢得建设单位对我 们的信赖。 本施工组织设计在编写过程中，力求以较短的篇幅，在较短的 时间内，让各位专家知晓本施工组织设计所表述的重点和难点；以 精当、凝炼的语言，详实的图解，图文并茂地为各位工程专家充分展示 仅用一般工程语言难以表达的重点信息，一般的信息作简明阐述，供各 位专家选择。 另外我公司非常珍惜建设单位给予我们的这次宝贵的机会， 若我公司有幸中标，我们将依据本施工组织设计确定的原则，遵循 我公司的技术管理规定和质量体系文件，在设计交底图纸会审之后编制 详细的专项工程施工方案和作业指导书， 为工作提供完整的技术性文件， 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 5 【新乡市骆驼湾污水处理厂工程施工组织设计】 用以指导施工，确保优质、高速，安全地完成本工程的建设，给建设单 位递交一个满意的工程。 二一年三月二十 日 二一年三月二十 日 1.2 编制依据编制依据 1本工程招标文件 2公司质量体系保证手册（第三版） 3公司质量体系程序文件（第三版） 4建筑安装分项工程施工工艺标准（DBJ01-26-96） 5土方与爆破工程施工及验收规范（GBJ201-83） 6地基与基础工程施工及验收规范（GBJ202-83） 7地下工程防水施工及验收规范 (GB50205-95) 9建筑地面工程施工及验收规范 (GB50209-95) 10屋面工程施工及验收规范 (GB50207-94) 11建筑装饰工程施工及验收规范 (JGJ73-91) 12工程测量规范 (GB50026-93) 13 砌体工程施工及验收规范（GBJ50203-98） 14 建筑安装工程质量检验评定统一标准（GBJ300-88） 15 建筑工程质量检验评定标准（GBJ302-88） 16 地下工程防水技术规范（GBJ108-87） 17 混凝土检验评定标准（GBJ107-87） 18 建筑施工安全检查评分标准（JGJ59-88） 19混凝土质量控制标准（GB50164-92） 20钢结构工程施工及验收规范（GB50205-95） 21 预制混凝土构件质量检验评定标准( GBJ321-90） 22 钢筋焊接及验收规程 (JGJ18-96) 23 给水排水构筑物施工及验收规范（GBJ141-90） 24 补偿收缩混凝土防水施工工法（YJGF22-92） 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 6 【新乡市骆驼湾污水处理厂工程施工组织设计】 25 粉煤灰混凝土应用技术规程（GBJ146-90） 26 工程网络计划技术规程（JGJ/T121-99） 27带肋钢筋套筒挤压连接技术规程（JGJ108-96） 28混凝土结构工程施工及验收规范(GB50204-92) 29混凝土外加剂应用技术规程(GBJ119-88) 30混凝土泵送技术规程（JGJ/T10-95） 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 7 【新乡市骆驼湾污水处理厂工程施工组织设计】 2 工程概况工程概况 本工程是河南省新乡市骆驼湾污水处理厂工程，日处理城市污水 15 万 t，本工程是 2000 年河南省重点建设项目，工程总投资 24738 万元。 本方案仅适用于II标段。 2.1 工程名称：新乡市骆驼湾污水处理厂。 2.2 工程地址：本工程位于河南省新乡市骆驼湾村东。 2.3 建设单位： 新乡市排水工程有限公司。 2.4 建设规模：日处理 15 万 t 城市污水。 2.5 招标范围： 本次招标仅包括二沉池 （2 座） ， 配水集泥井 （1 座） ， 涡流沉砂池（2 座） ，细隔栅间（2 座） ，污泥泵房 1 座。 上述工程的全部结构和装饰工程；土方工程、地下降水等。 2.6 施工工期：建设单位方要求施工工期 200d。 2.7 质量标准：省级优良。 2.8 场地及地基情况 本工程场地地貌单元层属黄河冲击平原，原为耕地，地势平坦、开 阔，场地地面绝对标高 71.7 m。地震基本烈度 8 度，场地内地下水为潜 水，地下水位埋深约 2.7m 左右，地下水对混凝土无腐蚀。地下水位标高 及基础底标高如表 2-1 所示： 表 2-1 二沉池 配水集泥井 地下 水位 （m） 污泥 泵房 （m） 细格 栅间 （m） 涡流 沉砂池 （m） 中心筒 基底(管基) （m） 中心筒 外 围 （m） 基 础 底 （m） 管 基 底 （m） 69.1 12 67.6 68.9 69.4 66.1 68.2 66.7 64.6 2.9 建筑概况：本工程按使用功能及紧密的连接关系分为 3 个群体 工程： （1）细格栅间(2 座)、涡流沉砂池（2 座） 。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 8 【新乡市骆驼湾污水处理厂工程施工组织设计】 （2）二沉池（2 座） 、配水集泥井（1 座） 。 （3）污泥泵房。 2.9.1 建筑设计： 2.9.1.1 细格栅间涡流沉砂池工程：细格栅间涡流沉砂池以沉降缝为界， 沉降缝处设有橡胶止水带。 2.9.1.2 二沉池和配水集泥井：二沉池内径 45m，贮水量 5884 m 3。集泥 井为二沉池的配套设施，为一外径 16m，贮水量约 530m 3的小型水池。 2.9.1.3 污泥泵房：污泥泵房为二层建筑，其地上下各一层；地下室层高 4.5 m，首层层高 5.750 m，室外地坪-0.30 m 总高 6.55 m。 II标段各项目由于结构特点不同， 它们的0.00 与绝对高程的相对关 系设计如下： 配水集泥井 二沉池工程：0.00 相对绝对高程 68.95m。 污 泥 泵 房 工 程： 0.00 相对绝对高程 72.50m。 细格栅间、涡流沉砂泥工程：0.00 相对绝对高程 69.80m。 2.9.2.结构设计 本工程结构形式:钢筋混凝土构筑物；结构抗震烈度 8 度。 2.9.2.1 细格栅、涡流沉砂池间建筑结构特点见表 2-2。 表 2-2 2.9.2. 2 二沉池建筑结构特点见表 2-3。 表 2-3 部位 厚度（mm） 强度等级 抗渗等级 标高（m） 水池壁 300/350 C25 S6 +3.600+5.20 水池底板 300 5 S6 2.350+3.600 钢筋混凝土柱 300300 C20 / 柱下条形基础 3001600 C20 / 垫层 100 C10 / 装饰 池内、 外壁、 池底抹 20mm 厚 1:2 防水砂浆。 地上部分 （+3.25m 以上部分）外池壁贴白色面砖。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 9 【新乡市骆驼湾污水处理厂工程施工组织设计】 2.9.2. 3 配水集泥井建筑结构特点见表 2-4。 表 2-4 部位 厚度(mm) 强度等级 抗渗等级 标高(m) 井壁 300/350 C25 S6 -1.810+4.40 底板 500 C25 S6 -2.310+-1.810 垫层 100 C10 / 装饰 池内、外壁、池底抹 20mm 厚 1:2 防水砂浆。地上部分（+3.25m 以 上部分）外池壁贴白色面砖。 2.9.2.4 污泥泵房结构特点，见表 2-5。 表 2-5 层次 部位 厚度(mm) 强度等级 抗渗等级 楼板 120 C20 / 柱 C20 / 首 层 填充墙 240 MU100 / 顶板 140 C25 / 外围混凝土墙 450 C25 S6 内柱 C25 S6 地 下 室 底板 500 C25 S6 2.9.2.5 污泥泵房装饰做法见表 2-6。 表 2-6 层次 部位 厚度（mm） 强度等级 抗渗等级 水池壁/后浇带 400 S6 地上 结构 中心筒 300 C25/C30 S6 底板/后浇带 600 C25/C30 S6 垫层 100 C10 / 管道包裹混凝土 C15 地 下 结 构 装饰 1. 池内、 外壁抹 20mm 厚 1:2 防水砂浆。 地上部分 （+3.25m 以上部分） 外池壁贴白色面砖。 2. 走道板及楼梯地面贴灰色防滑地砖 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 10 【新乡市骆驼湾污水处理厂工程施工组织设计】 部位 层次 顶棚 内墙面 踢脚板 地面 1.抹混合砂浆 1.抹混合砂浆 1.抹混合砂浆 水磨石地面 首 层 2.刷白色乳胶漆 2.刷白色乳胶漆 2.水泥砂浆 1. 抹混合砂浆 地 下 室 2.刷白色乳胶漆 1:2 防水砂浆压 光面 水泥砂浆 水泥砂浆 外装饰:外墙面贴白色面砖,浅灰蓝色装饰线,灰色仿石面砖勒脚。 屋面防水：高聚物改性沥青防水涂膜 2.10 工程特点： 2.10.1 各工程构筑物布局比较分散，机械、设备及人工工作效率低。 2.10.2 本工程地下水位比较高，地下水贮量大，二沉池、集泥井局部和 污泥泵房基坑基底位于最高水位以下，基础施工过程中需考虑排水。 2.10.3 本工程结构复杂， 多以曲面和不规则的平面结构为主， 异型模板、 钢管龙骨、曲线钢筋需用量大，加工制作需放 1：1 大样确定。测量定位 工作量大。 2.10.4 直径 45m 二沉池结构超长， 控制池体混凝土受温度影响而产生的 收缩裂缝以及施工缝的处理为本工程的重点所在。 2.10.5 本工程为大型水工构筑物，水池满足抗渗要求。 2.10.6 结构施工过程中，工艺管道、预留洞、预埋件工程量大，而且精 确度要求高。 2.10.7 本工程建设单位要求施工工期 200d，我方计划工期 180d,相对于 其复杂的工程结构和工程量 180d 的施工工期相当紧迫。 2.10.8 本工程建筑体量比较大，涉及部门、专业多，专业性极强；需组 织多专业队伍配合施工。 2.10.9 本工程为大型水工构筑物，内外装饰比较简单。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 11 【新乡市骆驼湾污水处理厂工程施工组织设计】 3 施工布署施工布署 根据工程的特点进行以下施工安排 3.1 施工总体目标施工总体目标 3.1.1 质量目标：达到省级优良。 3.1.2 工期目标和阶段性控制。 3.1.2.1 本工程工期目标：施工总工期为 80d，比建设单位要求的施 工工期再提前 10%，本工程计划开工日期 2001 年 4 月 1 日。竣工日期： 2001 年 9 月 27 日。 3.1.2.2 施工阶段控制：根据本工程总的工期目标，确定各施工阶段 完工的施工工期目标如表 3-1 所示。 表 3-1 分部工程 项目 基础工程 主体工程 装饰工程 污泥泵房 2001/06/12 2001/06/28 2001/08/11 细格栅间 污泥沉砂池 2001/05/29 2001/07/08 2001/09/15 二沉池 2001/05/08 2001/06/14 2001/09/3 配水集泥井 2001/06/08 2001/08/11 3.2 项目工程施工组织项目工程施工组织 3.2.1 由于本工程的建筑规模比较大、施工任务比较重，而且工程质量 目标定为“省级优良”标准，为确保工程质量达到预控的质量等级，根 据我公司制定的项目经理部组建办法及其他相关文件的要求，本工 程建立一级项目经理部。项目经理具有国家一级项目经理资质,组成项目 经理部的管理成员，优先选用本公司具有较高专业素质和施工经验的技 术人员，组成一个织织有力机构健全的项目经理部。项目经理部组织机 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 12 【新乡市骆驼湾污水处理厂工程施工组织设计】 构如图 3-1 所示。 图 3-1 项目经理部组织机构图 3.2.2.施工任务划分 根据本工程的建筑结构特点、 工程位置情况和我公司生产实际情况， 本工程安排 3 个土建专业队分别完成细格栅间和涡流沉砂池，二沉池和 配水集泥井，污泥泵房子项目的施工。各项目分别组织流水施工。 3.3.施工程序施工程序 见图 3-2。 开工准备阶段 1、 办理开工报告 2、 图纸会审 3、 编制施工预算 4、 施工组织设计的编制、审批。 5、 永久性坐标、水准点的设置。 6、 施工机械，原材料进场。 7、 临建搭设。 8、 落实劳动力计划。 全面施工阶段 接受任务阶段 签订承包合同 交工验收阶段 1、 施工单位验收合格。 2、 总包单位验收合格。 3、 设计、监理、建设单位、 施工单位四方共同验收 合格。 4、 质检站核验。 技 术 员 试 验 员 计 量 员 资 料 员 测 量 员 技术管理部 安 全 员 质 检 员 监控管理部 技术负责人 预 算 员 统 计 员 经营管理部 材 料 员 机 管 员 物资设备部 水 暖 工 长 电 气 工 长 土 建 工 长 工程管理部 协 调 员 协调管理部 项目副经理 项目经理 图 3-2 施工程序 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 13 【新乡市骆驼湾污水处理厂工程施工组织设计】 3.4 施工原则施工原则 在本工程施工中，为保证工程质量，根据建筑施工的客观规律 制定以下施工程序：先地下，后地上；先主体，后围护；先结构， 后装修；先土建，后设备；先干线，后支线的施工原则。 3.5 施工流水段的划分施工流水段的划分 施工流水段的划分原则：以后浇带、沉降缝、施工缝为界划分流水 段。 3.5.1 细格栅间和涡流沉砂池以沉降缝为界划分为两个流水段如图 3-3 所示. 1 6 250250250 250250250 700 70045014001150700 4 250025005500200018002400420070017004200 250 300 250250 1400 250250 250250 1210 5801210 16800 14550 20005150 300 涡流沉砂池 细格栅间 图 3-3 流水段划分图 3.5.2 细格栅间和涡流沉砂池竖向施工段的划分以施工缝为界划分为 3 个流水段如图 3-4 所示。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 14 【新乡市骆驼湾污水处理厂工程施工组织设计】 1 3 32 1 图 3-4 细格栅间和涡流沉砂池竖向施工段的划分 3.5.3 二沉池底板、外墙水平施工流水段的划分：以设计施工后浇带 为界 划分为 1、2、3、4、5 流水段，如图 3-5 所示。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 15 【新乡市骆驼湾污水处理厂工程施工组织设计】 底板后浇带 2000 9 4.5 4.5 9 9 9 9 9 9 9 9 2000 9 4.5 9 9 9 9 9 9 9 底板加强带 2000 9 4.5 2000 底板加强带 底板加强带 1 2 3 4 5 图 3-5 二沉池底板、外墙水平施工流水段的划分 3.5.4 二沉池底板、中心导流筒、外池壁竖向施工流水段的划分：为便 于施工又能保证工程质量，以水平施工缝为界划分四段如图 3-6。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 16 【新乡市骆驼湾污水处理厂工程施工组织设计】 -2.60 -2.60 -1.00 0.000 1.15 1.35 2.65 2.25 D3258钢管 1800700700 820 300 4.20 施工缝 施工缝 室外地坪标高3.25 第1施工段第2施工段 第3施工段第4施工段 图 3-6 二沉池底板、中心导流筒、外池壁竖向施工流水段的划分 3.5.5 配水集泥井平面面积比较小，仅竖向划分施工流水段，为便于 安排施工，结构工程划分成 3 个流水段如图 3-7 所示。 -1.81 1.90 4.40 3.25 第3施工段第2施工段 第1施工段 图 3-7 配水集泥井施工流水段划分 3.5.6 污泥泵房施工流水段的划分： 为保证地下室结构的整体性和抗 渗性能，在水平面内，地下室外墙作为一个整体的施工流水段，地下室 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 17 【新乡市骆驼湾污水处理厂工程施工组织设计】 内柱墙作为一个流水段。以水平施工缝为界划分为 5 个流水段如图 3-8。 第1施工段 第 施工段第4施工段 第5施工段 第 施工段 内墙施工缝 图 3-8 污泥泵房施工流水段的划分 3.6 分项工程施工总体思路分项工程施工总体思路 3.6.1 混凝土工程混凝土工程 根据本工程结构特点以及施工流水段划分后，二沉池底板和污泥泵 房地下室一次浇筑混凝土量比较大，每施工段浇筑混凝土量约 60m3/次， 其他各施工段一次浇筑混凝土数量都在 20m3/次以内， 基于以上情况， 进 行以下安排： 本工程各项目混凝土，均由现场自备搅拌站统一供应，并由混凝土 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 18 【新乡市骆驼湾污水处理厂工程施工组织设计】 运输车运至各项目。 本工程二沉池底板及污泥泵房地下部分一次浇筑混凝土用量大，此 部分全部采用自拌混凝土，用汽车泵送至工作面。 其余均采用混凝土输送车运输到浇筑工作面，履带吊车吊运入模的 方法。 3.6. 2 模板工程模板工程 结构工程质量要求很高，而结构外观质量取决于模板的质量；模板 的设计体现大型化、系列化、通用性、整体刚度大、易操作、施工方便 快捷的特点，能保证混凝土具有较高的外观质量。为此除二沉池池内外 模板采用全钢大模板外，其余构筑物基础、池（墙）壁、柱梁以 600 系 列新型组合钢模板为主局部配少量的小钢模和木模板，所有顶（底）板 模板选用竹胶模板，碗扣式脚手架支承体系。 本工程所用大模板由金属结构厂设计加工，现场安装调试。小异形 木模板均现场制作。 3.6.3 钢筋工程钢筋工程 根据钢筋工程总用量不大，但规格比较多，施工现场比较小的特点， 钢筋的供应按计划分批进场，钢筋加工机械的选择体现快捷、高效原则。 例如钢筋冷拉机械选用钢筋冷拉调直机，它集冷拉、调直、下料于一体， 精度高，降低人工，无废料，用本机加工钢筋占地面积小等优点。为最 大限度降低半成品在现场积压，钢筋的进场速度，钢筋加工速度与施工 速度保持同步。 所有各项目用钢筋均由加工厂统一加工，各项目分别绑扎的方法施 工。 二沉池池壁及底板环形钢筋现场连接采用钢套筒连接。 为保证异形钢筋的加工精确度，在加工场放 1：1 大样确定。 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 19 【新乡市骆驼湾污水处理厂工程施工组织设计】 3.6.4 脚手架工程脚手架工程 由于本工程结构空间构件体积比较大，室内脚手架选用结构刚度比 较大，施工快捷的碗扣式支承体系。外脚手架选用钢管双排脚手架，外 围用密目安全网封闭。 3.6.5 基坑排水工程基坑排水工程 本工程地下水位标高及基础底标高如表 3-2 所示。 表 3-2 二沉池 配水集泥井 地下水 位 污泥泵房 细格 栅间 涡流 沉砂池 中心筒 基底(管基) 中心筒 外 围 基础底 管基底 69.1 12 m 67.6m 68.9m 69.4m 66.1m 68.25m 66.74m 64.65 地下水贮藏形式为潜水，根据地下水的贮藏特点及工程基础底标高 确定基坑排水方法： （1）污泥泵房、二沉池中心筒及其管基、配水集泥井及其管基坑采 用管井降水的方法。 （2）细格栅间、涡流沉砂池、二沉池、配水集泥井底板以上部分， 底板较高，预计基坑涌水量很小，可采用基坑明排水。 3.7 施工机械的选择施工机械的选择 3.7.1 二沉池起重机的选择二沉池起重机的选择 根据本工程的结构特点、各单位工程的布局和施工要求，二沉池在 基础、主体阶段布置一台 QUY50 履带起重机，起重机 24h 运转，昼间安 排支拆模板，绑扎钢筋，夜间辅助浇筑池墙混凝土。底板一次浇筑混凝 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 20 【新乡市骆驼湾污水处理厂工程施工组织设计】 土约 400m3，采用汽车泵送混凝土。 3.7.2 污泥泵房污泥泵房 选用龙门架一座完成基础、主体阶段钢筋、模板等材料的垂直运输， 位置见施工平面图。 3.6.6.2 基础和主体阶段混凝土搅拌站的定位配置 搅拌站的配置体现自动化，计量精度高，机械性能、产量相匹配， 混凝土的生产均满足绿色环保施工要求为原则。为此，混凝土搅拌站选 用散装水泥，砂、石、水泥、水均能自动计量。混凝土搅拌站的设计生 产能力 30 m3/h。混凝土搅拌站选用山东方圆集团提供的 HZS25Z 组合式 混凝土搅拌站。如下图 3-9 所示。 6250 56002300 1100 4643 1500 混凝土搅拌站安装剖面图 图 3-9 搅拌站安装剖面图 说明：JS500 型混凝土搅拌机与 PLD800 配料机组合，配置贮量 20t 的水泥罐 2 个。如 此配置混凝土搅拌站，装载骨料时可根据混凝土工程量的大小，灵活采用 ZL15 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 21 【新乡市骆驼湾污水处理厂工程施工组织设计】 型装载机或人工上料；水泥通过螺旋输送机送到水泥称量斗内，单独计量，配料 搅拌集中控制。 3.7.3 施工平面布置施工平面布置 37.3.1 现场临建安排 本工程现场临建设办公室，库房，职工宿舍。职工宿舍和办公 用房均采用轻钢结构复合保温板房； 临建围墙采用钢制压型板围墙。 3.6.7.2 现场材料储备 由于本工程施工可利用场地有限，大型钢筋、钢结构构件按进 度计划随用随进，本工程二沉池底板每一施工段最大浇筑量 220m3 （为使搅拌站的配置更趋经济合理，在浇筑二沉池底板时，其他项 目混凝土暂停浇筑，以消减混凝土浇筑峰值） 。混凝土搅拌站的最低 配置按预设混凝土需用量计算，现场储备 220 m3混凝土材料用量， 每立方混凝土水泥用量按 370kg 计算，需水泥 82t，实际水泥储存量 为 100t，砂子为 200t，碎石 300t，粉煤灰 25t 足以满足拌制混凝土 需要。现场设 2 个贮量 50t 的水泥罐，存贮水泥。 3.7.3.3 现场排水 施工污水主要是混凝土搅拌站产生的。在搅拌站外侧设计一套 污水处理系统-三级沉淀池，经处理的水可再利用。 3.7.3.4 现场临时道路规划 由于本工程现场狭窄，在基础、主体施工期间，为便于大型车 进出场，混凝土搅拌站砂石料场区、钢筋加工厂区和现场主路采用 硬化地面。地面做法素土夯实，铺 C10 混凝土，以便于大型重载车 进出场。 为便于钢筋的 1：1 放样，钢筋加工场区安排钢筋放样场长 宽=3020 m；钢筋放样场地面浇 100mm 厚 C10 混凝土，表面抹 平压光。 结构施工阶段组合模板、柱模板均在施工部位就近存放，以避 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 22 【新乡市骆驼湾污水处理厂工程施工组织设计】 免占用施工场区地面、道路。室外回填土前，地坪以下管线在基础 施工阶段同时安装、预埋，避免施工场区的重复开挖，占用施工场 区。施工现场原材料的进场、存放按施工进度计划有序进场，按施 工平面图布置要求存放，大型构件最大限度地避免二次搬运。 3.7.3.5 施工平面图（见附页） 。 3.7.4 施工进度计划（见附页） 。 本工程按 2001 年 4 月 1 日开工，2001 年 9 月 27 日竣工，施工 总工期 180d。 3.8 资源配置资源配置 3.8.1 各施工阶段劳动力需用量计划各施工阶段劳动力需用量计划 3.8.1.1 污泥泵房劳动力需用量计划见表 3-3。 表 3-3 工种 基础阶段 主体阶段 装饰阶段 收尾阶段 备注 钢筋工 20 10 木工 20 10 6 1 混凝土工 8 8 2 架子工 6 6 6 信号工 3 3 机械工 4 4 4 电工 4 6 6 1 水暖工 2 2 6 1 电焊工 2 2 2 抹灰工 4 6 20 1 油漆工 1 1 6 2 防水工 4 其他 10 10 10 4 总计 84 58 72 10 3.8.1.2 二沉池及配水集泥井劳动力需用量计划 中国建筑工业出版社 筑龙网 合力打造 版权所有 不得进行刻录和网络上传 23 【新乡市骆驼湾污水处理厂工程施工组织设计】 二沉池及配水集泥井劳动力需用量计划 表 3-4 工种 基础阶段 主体阶段 装饰阶段 收尾阶段 备注 钢筋工 30 20 木工 20 20 6 1 混凝土工 10 10 2 架子工 6 6 6 信号工 3 3 机械工 8 8 4 电工 4 6 6 1 水暖工 2 2 6 1 电焊工 2 2 2 抹灰工 4 6 20 1 油漆工 1 1 6 2 防水工 4 其他 20 20 20 4 总计 105 104 82 10 3.8.1.3 涡流沉砂池和细格栅间各阶段劳动力需用量计划见表 3-5
