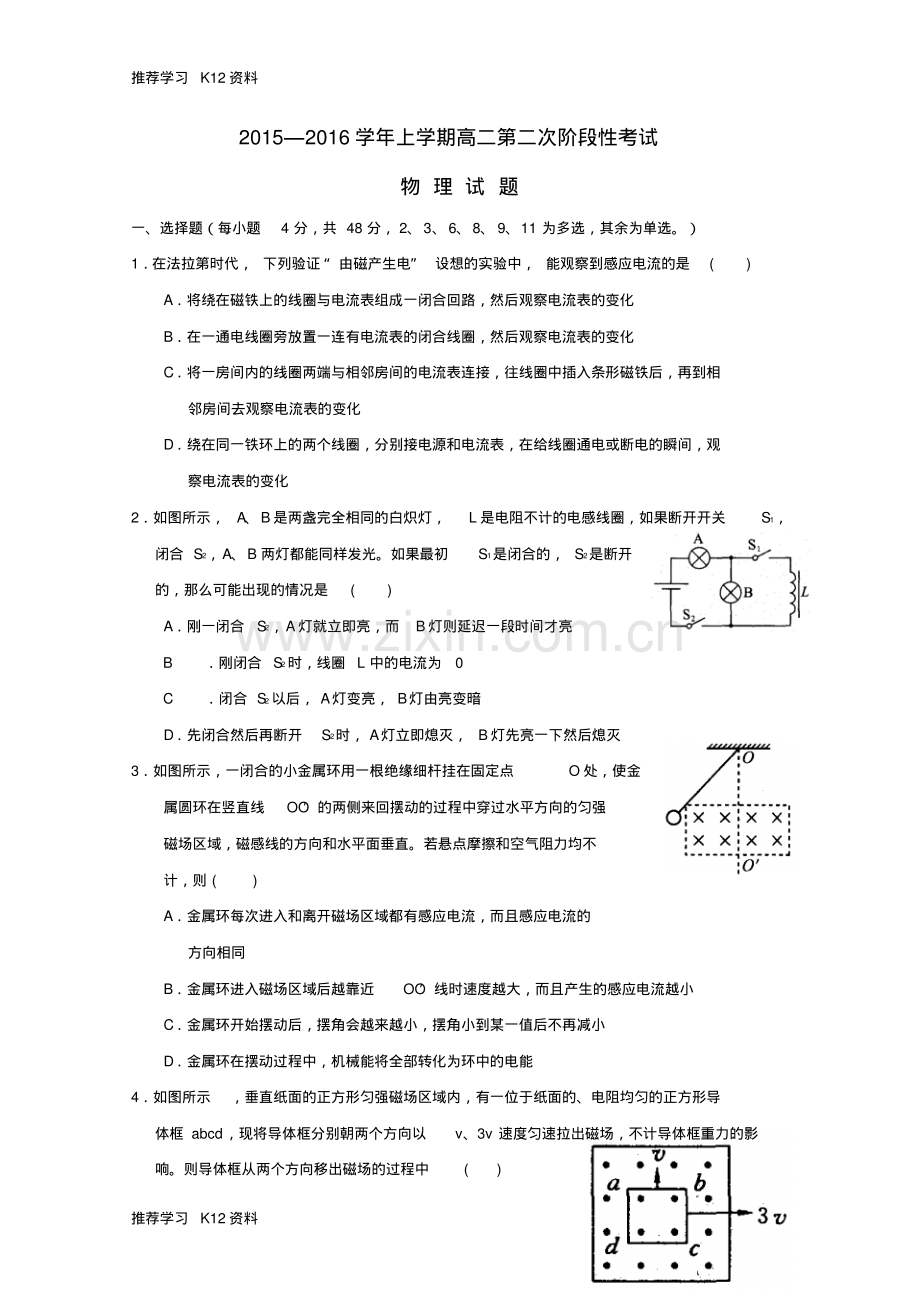

推荐学习K12 资料推荐学习K12 资料20152016 学年上学期高二第二次阶段性考试物 理 试 题一、选择题（每小题4 分，共 48 分，2、3、6、8、9、11 为多选，其余为单选。）1在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化2如图所示，A、B是两盏完全相同的白炽灯，L 是电阻不计的电感线圈，如果断开开关S1，闭合 S2，A、B 两灯都能同样发光。如果最初S1是闭合的，S2是断开的，那么可能出现的情况是()A刚一闭合S2，A灯就立即亮，而B灯则延迟一段时间才亮 B刚闭合S2时，线圈L 中的电流为0 C闭合 S2以后，A灯变亮，B灯由亮变暗D先闭合然后再断开S2时，A灯立即熄灭，B灯先亮一下然后熄灭3如图所示，一闭合的小金属环用一根绝缘细杆挂在固定点O 处，使金属圆环在竖直线OO 的两侧来回摆动的过程中穿过水平方向的匀强磁场区域，磁感线的方向和水平面垂直。若悬点摩擦和空气阻力均不计，则()A金属环每次进入和离开磁场区域都有感应电流，而且感应电流的方向相同B金属环进入磁场区域后越靠近OO 线时速度越大，而且产生的感应电流越小C金属环开始摆动后，摆角会越来越小，摆角小到某一值后不再减小D金属环在摆动过程中，机械能将全部转化为环中的电能4如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框 abcd，现将导体框分别朝两个方向以v、3v 速度匀速拉出磁场，不计导体框重力的影响。则导体框从两个方向移出磁场的过程中()推荐学习K12 资料推荐学习K12 资料A导体框中产生的感应电流方向相同B导体框中产生的焦耳热不同C导体框ad 边两端的电势差相同D通过导体框截面的电荷量相同5如图所示，铁芯右边绕有一个线圈，线圈两端与滑动变阻器、电池组连成回路。左边的铁芯上套有一个环面积为0.02 m2、电阻为 0.1 的金属环。铁芯的横截面积为0.01 m2，且假设磁场全部集中在铁芯中，金属环与铁芯截面垂直。调节滑动变阻器的滑动头，使铁芯中的磁感应强度每秒均匀增加0.2 T，则从上向下看()A金属环中感应电流方向是逆时针方向，感应电动势大小为4.0 103V B金属环中感应电流方向是顺时针方向，感应电动势大小为4.0 103V C金属环中感应电流方向是逆时针方向，感应电动势大小为2.0 103V D金属环中感应电流方向是顺时针方向，感应电动势大小为2.0 103V 6在电子线路中从某一装置输出的交变电流常常既有高频成分，又有低频成分。如图所示的电路中，a、b两端得到的交变电流既含高频，又含低频，L 是一个 25 mH的高频扼流圈，C是一个 100 pF 的电容器，R是负载电阻，下列说法正确的是()AL 的作用是“通低频，阻高频”BC的作用是“通低频，阻高频”CC的作用是“通高频，阻低频”D通过 R的电流中，低频电流所占的百分比远远大于高频交流7如图所示为一正弦交变电流通过一电子元件后的波形图，则下列说法正确的是()A这也是一种交变电流 B电流的变化周期是0.02 s C电流的变化周期是0.01 s D电流通过100 的电阻时，1 s 内产生热量为200 J 推荐学习K12 资料推荐学习K12 资料8如图所示，理想变压器初级线圈匝数n1=1 210 匝，次级线圈匝数n2=121 匝，初级电压u=311sin 100t V，次级负载电阻R=44 ，不计电表对电路的影响，各电表的示数应为()92008 年春节前后，我国部分省市的供电系统由于气候原因遭到严重破坏。为此，某小区启动了临时供电系统，它由备用发电机和副线圈匝数可调的变压器组成，如图所示，图中R表示输电线的电阻。滑动触头 P置于 a 处时，用户的用电器恰好正常工作，在下列情况下，要保证用电器仍能正常工作，则()10如图甲所示，A、B 为两个相同的环形线圈，共轴并靠近放置，A 线圈中通过如图乙所示的电流 I，则()A在 t1到 t2时间内 A、B两线圈相排斥B在 t2到 t3时间内 A、B两线圈相吸引Ct1时刻两线圈的作用力为0 Dt2时刻两线圈的作用力最大11下列说法正确的是()A话筒是一种常用的声传感器，其作用是将声信号转换为电信号B只有天黑楼道里出现声音时楼道里的灯才亮，说明它的控制电路中只有声传感器C光敏电阻能够把光照强弱变化转换为电阻大小变化D电子秤中所使用的测力装置是温度传感器推荐学习K12 资料推荐学习K12 资料12如图所示，矩形闭合导体线圈，在外力作用下，匀速向右通过宽为d的匀强磁场，设穿过线圈的磁通量为，感应电动势为E，线圈所受的安培力为F，通过线圈的电荷量为Q，则图中不可能正确的是()二、填空题（共17 分）13我国照明用的交流电压是220 V，频率是50 Hz。它的电压的有效值是，峰值是，周期是。我国动力线路的交流民压是380 V，它的有效值是，峰值是，频率是，周期是。14为判断线圈绕向，可将灵敏电流计G与线圈 L 连接，如图所示。已知线圈由a端开始绕至b 端：当电流从电流计G左端流入时，指针向左偏转。(1)将磁铁的N极向下从线圈上方竖直插入L 时，发现电流计的指针向左偏转。俯视线圈，其绕向为_(选填“顺时针”或“逆时针”)。(2)当条形磁铁从图中的虚线位置向右远离L 时，发现电流计的指针向右偏转。俯视线圈，其绕向为 _(选填“顺时针”或“逆时针”)。15现代汽车在制动时，有一种ABS系统，它能阻止制动时车轮抱死变为纯滑动。这种滑动不但制动效果不好，而且易使车辆失去控制。为此需要一种测定车轮是否还在转动的装置。如果检测出车辆不再转动，就会自动放松制动机构，让轮子仍保持缓慢转动状态。这种检测装置称为电磁脉冲传感器，如图甲所示：B是一根永久磁铁，外面绕有线圈，它的左端靠近一个铁质齿轮，齿轮与转动的车轮是同步的；图乙是车轮转动时输出电流随时间变化的图象。推荐学习K12 资料推荐学习K12 资料(1)为什么有电流输出?答：_ (2)若车轮转速变为原先的一半，则图象会变成怎样?(请直接画在图乙上)三、计算题16有一条河流，河水流量为4 m3s，落差为5 m，现利用它来发电，使用的发电机总效率为 50，发电机输出电压为350 V，输电线的电阻为4，允许输电线上损耗功率为发电机输出功率的5，而用户所需要电压为220 V，求所用的升压、降压变压器上原、副线圈的匝数比。(g=9.8 m s=2)17如图所示，abcd 是交流发电机的矩形线圈，ab=30 cm，bc=10 cm，共 50 匝，它在B=0.8 T 的匀强磁场中绕中心轴OO 时针方向匀速转动，转速为480 r min，线圈的总电阻为r=1，外电阻为R=3，试求：(1)线圈从图示位置转过14转的过程中，电阻R上产生的热量和通过导线截面的电量；(2)电流表和电压表的读数；(3)从图示位置转过180过程中的平均感应电动势。推荐学习K12 资料推荐学习K12 资料18如图所示，宽度L=1 m 的足够长的U形金属框架水平放置，框架处在竖直向上的匀强磁场中，磁感应强度B=1 T，框架导轨上放一根质量m=0.2 kg、电阻 R=1.0 的金属棒ab，棒ab与导轨间的动摩擦因数=0.5，现用功率恒为6 W的牵引力F使棒从静止开始沿导轨运动(ab棒始终与导轨接触良好且垂直)，当棒的电阻R产生热量 Q=5.8 J 时获得稳定速度，此过程中，通过棒的电量q=2.8 C(框架电阻不计，g 取 10 ms2)，问：(1)ab棒达到的稳定速度多大?(2)ab棒从静止到稳定速度的时间是多少?19如图甲所示，空间有一宽为2L 的匀强磁场区域，磁感应强度为B，方向垂直纸面向外。abcd是由均匀电阻丝做成的边长为L 的正方形线框，总电阻值为R，线框以垂直磁场边界的速度v匀速通过磁场区域，在运动过程中，线框ab、cd两边始终与磁场边界平行，设线框刚进入磁场的位置x=0，x轴沿水平方向向右，求：(1)cd边刚进入磁场时，ab两端的电势差，并指明哪端电势高；(2)线框穿过磁场的过程中，线框中产生的焦耳热；(3)在图乙中，画出ab两端电势差Uab随距离变化的图象(其中 U0=BLv)。推荐学习K12 资料推荐学习K12 资料
