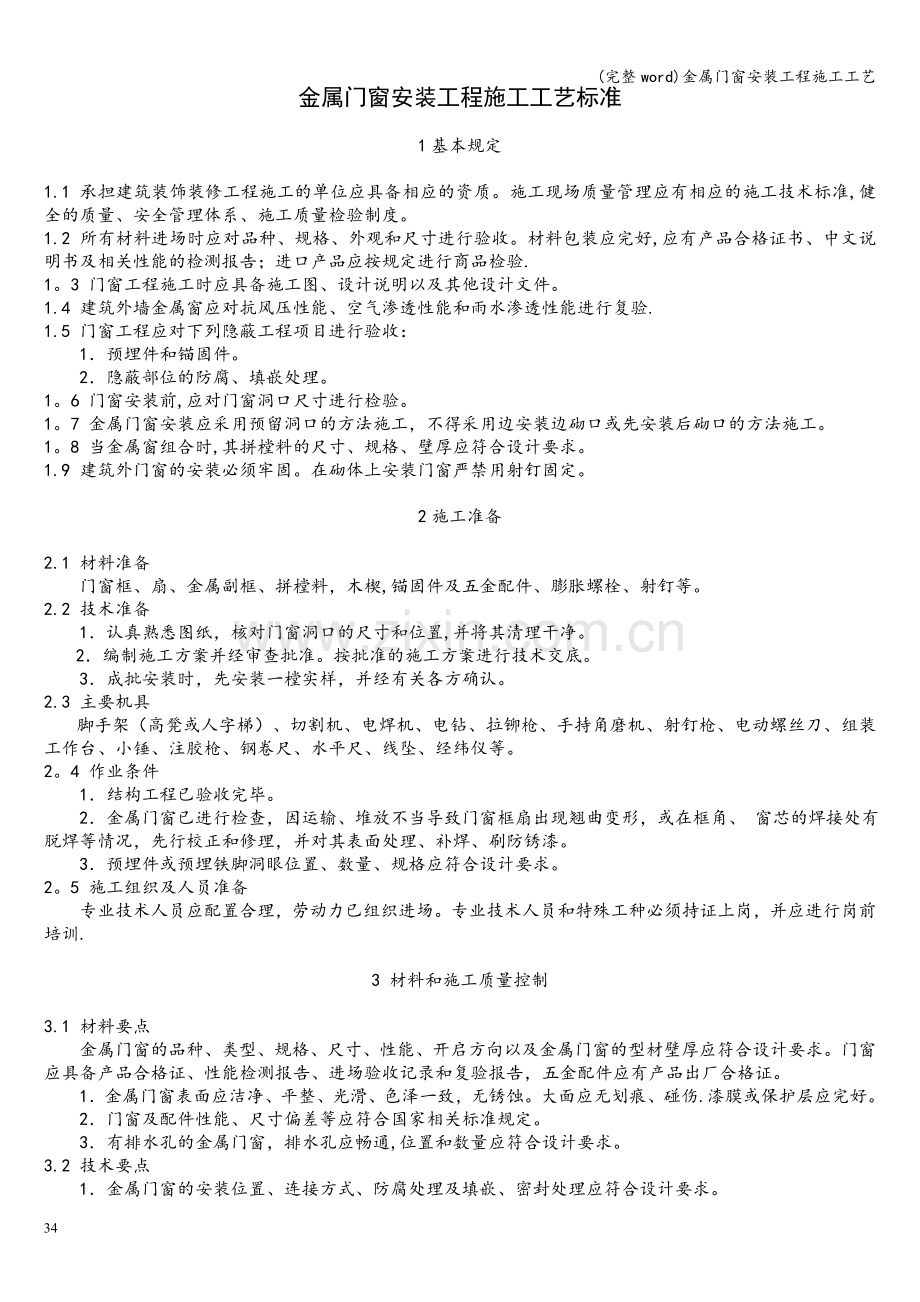

(完整word)金属门窗安装工程施工工艺金属门窗安装工程施工工艺标准1基本规定1.1 承担建筑装饰装修工程施工的单位应具备相应的资质。施工现场质量管理应有相应的施工技术标准,健全的质量、安全管理体系、施工质量检验制度。1.2 所有材料进场时应对品种、规格、外观和尺寸进行验收。材料包装应完好,应有产品合格证书、中文说明书及相关性能的检测报告；进口产品应按规定进行商品检验.1。3 门窗工程施工时应具备施工图、设计说明以及其他设计文件。1.4 建筑外墙金属窗应对抗风压性能、空气渗透性能和雨水渗透性能进行复验.1.5 门窗工程应对下列隐蔽工程项目进行验收：1预埋件和锚固件。2隐蔽部位的防腐、填嵌处理。1。6 门窗安装前,应对门窗洞口尺寸进行检验。1。7 金属门窗安装应采用预留洞口的方法施工，不得采用边安装边砌口或先安装后砌口的方法施工。1。8 当金属窗组合时,其拼樘料的尺寸、规格、壁厚应符合设计要求。1.9 建筑外门窗的安装必须牢固。在砌体上安装门窗严禁用射钉固定。2施工准备2.1 材料准备门窗框、扇、金属副框、拼樘料，木楔,锚固件及五金配件、膨胀螺栓、射钉等。2.2 技术准备1认真熟悉图纸，核对门窗洞口的尺寸和位置,并将其清理干净。2编制施工方案并经审查批准。按批准的施工方案进行技术交底。3成批安装时，先安装一樘实样，并经有关各方确认。2.3 主要机具脚手架（高凳或人字梯）、切割机、电焊机、电钻、拉铆枪、手持角磨机、射钉枪、电动螺丝刀、组装工作台、小锤、注胶枪、钢卷尺、水平尺、线坠、经纬仪等。 2。4 作业条件1结构工程已验收完毕。2金属门窗已进行检查，因运输、堆放不当导致门窗框扇出现翘曲变形，或在框角、 窗芯的焊接处有脱焊等情况，先行校正和修理，并对其表面处理、补焊、刷防锈漆。3预埋件或预埋铁脚洞眼位置、数量、规格应符合设计要求。2。5 施工组织及人员准备专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，并应进行岗前培训.3 材料和施工质量控制3.1 材料要点金属门窗的品种、类型、规格、尺寸、性能、开启方向以及金属门窗的型材壁厚应符合设计要求。门窗应具备产品合格证、性能检测报告、进场验收记录和复验报告，五金配件应有产品出厂合格证。1金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤.漆膜或保护层应完好。2门窗及配件性能、尺寸偏差等应符合国家相关标准规定。3有排水孔的金属门窗，排水孔应畅通,位置和数量应符合设计要求。3.2 技术要点1金属门窗的安装位置、连接方式、防腐处理及填嵌、密封处理应符合设计要求。 2金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。 3金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。 4金属门窗配件安装应牢固，位置应正确，功能应满足使用要求.5铝合金门窗推拉门窗扇开关力应不大于100N.3。3 质量要点1金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹.2金属门窗扇的橡胶密封条或高分子密封材料应安装完好,不得脱槽。4 施工工艺4。1 工艺流程 弹线 立门窗框 校正、固定 填嵌密封 五金配件安装 清理4。2 操作工艺1弹线1)依据门窗的边线和水平安装线做好各楼层的安装标记。2)图纸中门窗的安装位置、尺寸和标高,以门窗中线为准向两边量出门窗框边线.如果工程为多层或高层时,用线坠或经纬仪将分出的门窗边线标画到各楼层相应位置。3）从各楼层室内+500mm水平线量出门窗的水平安装线。2立门窗框1）按图纸中要求的型号、规格及开启方向等,将所需的金属门窗搬运到安装地点，并垫靠稳当。2）将金属门窗立于图纸要求的安装位置，用木楔临时固定，将其铁脚插入预留孔中，然后根据门窗边线、水平线及距外墙皮的尺寸进行支垫,并用托线板靠吊垂直。3）金属门窗就位时，应保证金属门窗上框距过梁要有20mm缝隙，距外墙皮尺寸符合图纸要求。3校正、固定1）连接件在主体结构上的固定通常有以下几种方法：a洞口预埋铁件,可将连接件直接焊牢于埋件上.焊接操作时，严禁在金属门窗框上接地打火，并应用石棉布保护好门窗框，特别是铝框。b洞口墙体上预留槽口,可将钢门窗框上的连接件埋入槽口内，用C25细石混凝土或1：2水泥砂浆浇填密实。c如设计有金属副框，金属副框的连接方法同a，再将门窗固定在金属副框上。d洞口为砖砌(实心砖）结构,应用冲击钻钻入直径不小于10mm，深不小于60mm的孔，用膨胀螺栓紧固连接件,不得采用射钉连接。e洞口为混凝土墙体但未预埋铁件或预留槽口，其门窗框上的连接件可用射钉连接.f洞口为空心砖、加气混凝土砖等轻质墙，用膨胀螺栓或射钉固定在预埋的混凝土块上。不允许采用射钉或膨胀螺栓直接连接空心砌块、加气混凝土砖上.2）自由门的地弹簧安装，应在地面预留地槽，在门扇与地弹簧安装尺寸调整准确后，浇筑C25细石混凝土固定。3）铝合金门边框和中竖框,应埋入地面以下205Omm；组合窗拼樘料立柱上、下端连接方式应符合设计要求，并连接牢固.4） 门、窗框连接件采用射钉、膨胀螺栓等紧固时，其紧固件离墙(梁、柱）边缘不得小于50mm，且应错开墙体缝隙，以防紧固失效。5)金属推拉门窗扇，根据规范要求门窗扇安装必须有防脱落措施.4填嵌密封1）窗框与墙体之间的缝隙，应按设计要求使用软质保温材料进行填嵌.如设计无要求时，则应选用泡沫型塑料条、泡沫聚氨酯条、矿棉条等保温材料分层填嵌饱满。2）框边外表面留出58mm深的槽口，用密封胶封平整。5五金配件安装1)检查窗扇开启是否灵活，关闭是否严密，如有问题必须调整后再安装。2）执手零件的螺孔处配置合适的螺钉，将螺钉拧紧。当螺钉与螺孔位置不吻合时，可略挪动位置，重新攻丝后再安装。3）安装金属门窗需专用密封胶条或高分子密封材料。4）钢门锁的安装按说明书及施工图要求进行，安好后锁应开关灵活。5)用双头螺杆将门拉手安装在门扇边框两侧.6清理1)金属门窗交工前，将型材表面的保护膜撕掉。2）采用不含腐蚀性清洁剂将保护膜在型材表面留有的痕迹擦干净.3）擦洗玻璃，将浮灰或其他杂物全部清理干净.5质量标准5。1 钢门窗安装的留缝限值、允许偏差和检验方法应符合表5。1的规定。项 目留缝限值（mm)允许偏差(mm）检验方法门窗槽口宽度、高度1500mm2。5用钢尺检查1500mm-3.5门窗槽口对角线长度差2000mm5用钢尺检查2000mm6门窗框的正、侧面垂直度3用1m垂直检测尺检查门窗横框的水平度3用1m水平尺和塞尺检查门窗横框标高5用钢尺检查门窗竖向偏离中心-4用钢尺检查双层门窗内外框间距-5用钢尺检查门窗框、扇配合间隙2用塞尺检查无下框时门扇与地面间留缝48-用塞尺检查表5.1 钢门窗安装的留缝限值、允许偏差和检验方法5。2 铝合金门窗安装的允许偏差和检验方法应符合表5。2的规定.表5。2 铝合金门窗安装的允许偏差和检验方法项 目允许偏差(mm）检验方法门窗槽口宽度、高度1500mm1。5用钢尺检查1500mm2门窗槽口对角线长度差2000mm3用钢尺检查2000mm4门窗框的正、侧面垂直度2.5用垂直检测尺检查门窗横框的水平度2用1m水平尺和塞尺检查门窗横框标高5用钢尺检查门窗竖向偏离中心5用钢尺检查双层门窗内外框间距4用钢尺检查推拉门窗扇与框搭接量1。5用钢直尺检查5。3 涂色镀锌钢板门窗安装的允许偏差和检验方法应符合表5.3的规定。表5。3 涂色镀锌钢板门窗安装的允许偏差和检验方法项 目允许偏差(mm）检验方法门窗槽口宽度、高度1500mm2用钢尺检查1500mm3门窗槽口对角线长度差2000mm4用钢尺检查2000mm5门窗框的正、侧面垂直度3用垂直检测尺检查门窗横框的水平度3用1m水平尺和塞尺检查门窗横框标高5用钢尺检查门窗竖向偏离中心5用钢尺检查双层门窗内外框间距4用钢尺检查推拉门窗扇与框搭接量2用钢直尺检查6成品保护6.1 金属门窗运输时要轻拿轻放,并采取保护措施,避免碰撞、摔压，防止损坏变形。金属门窗运输时应妥善捆扎，樘与樘之间用非金属软质材料隔垫开。6。2 门窗进场后，应按规格、型号分类堆放,底层应垫平、垫高，露天堆放后应用塑料布遮盖好，不得乱堆乱放,防止钢门窗变形及生锈。金属门窗进场后，应在室内竖直摆放，产品不得接触地面，底部用枕木垫平高于地面100mm以上，严禁与酸、碱性材料一起存放，室内保持清洁、干燥、通风.6。3 严禁以门窗为支点，在门窗框和窗扇上支承各类架板，防止门窗移位和变形.金属门窗框定位后，不得撕掉保护胶带或包扎布。在填嵌缝隙需要撕掉保护膜时，严禁划伤金属表面。6.4 搭拆脚手架时,应将开启的门窗关好后再落架子,防止撞坏门窗扇。6。5 进行焊接作业时，应采取措施,防止电焊火花损坏周围的门窗型材、玻璃等材料。6。6 禁止人员踩踏门窗,不得在门窗框上悬挂重物,经常出入的门洞口，应及时用木板将门框保护好,严禁擦碰,防止门窗变形损坏。6。7 墙体粉刷完毕后，应及时清除残留在门窗框、扇上的砂浆，并打扫干净。7安全环保措施7.1 施工人员进入施工现场必须佩戴安全帽，穿防滑的工作鞋,严禁穿拖鞋或光脚。7.2 室外高空作业时必须要有安全网、防护栏等防护设施,同时必须系好安全带。7。3 焊接机具的使用要符合建筑机械使用安全技术规程（JGJ33)的规定，并应注意电焊接火花的防火安全。电动螺丝刀、手电钻、曲线锯等电动工具，应有短路保护、过负载保护和漏电保护装置,严格遵守手持电动工具的管理、使用、检查和维修安全技术规程。现场用电要符合施工现场临时用电安全技术规范(JGJ46）的规定。7.4 使用射钉枪的人员应进行培训，严格按规定程序操作，严禁枪口对人。射钉弹要按有关爆炸和危险物品的规定进行搬运、储存和使用，存放环境要整洁、干燥、通风良好、温度不高于40，不得碰撞、用火烘烤或高温加热射钉弹，哑弹不得随地乱扔。7。5 铝合金门窗及钢门窗加工场地需有隔声措施并进行封闭围护.7.6 钢门窗在现场油漆时，须注意保持室内空气流通.8质量记录8。1 金属门窗安装工程,验收时应提供下列质量记录：1材料的产品合格证书、性能检测报告、进场验收记录和复验报告；2隐蔽工程验收记录；3施工记录；4金属（钢）门窗安装工程检验批质量验收记录；5金属（铝合金）门窗安装工程检验批质量验收记录；6金属（涂色镀锌钢）门窗安装工程检验批质量验收记录。37
