(完整版)技术交底轻钢龙骨木工板石膏板隔墙
鲁GG—004

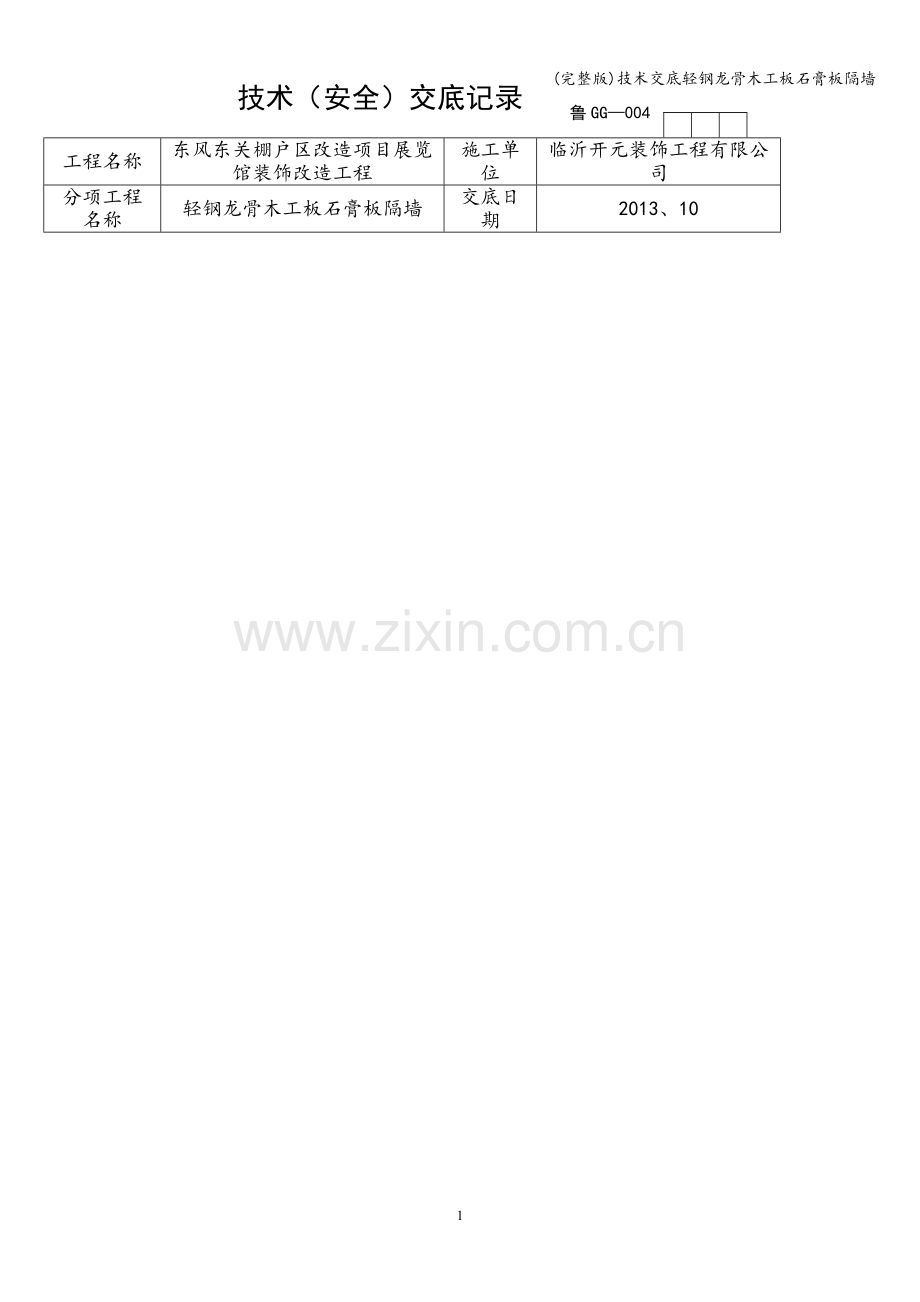

技术（安全）交底记录

工程名称
东风东关棚户区改造项目展览馆装饰改造工程
施工单位
临沂开元装饰工程有限公司
分项工程名称
轻钢龙骨木工板石膏板隔墙
交底日期
2013、10

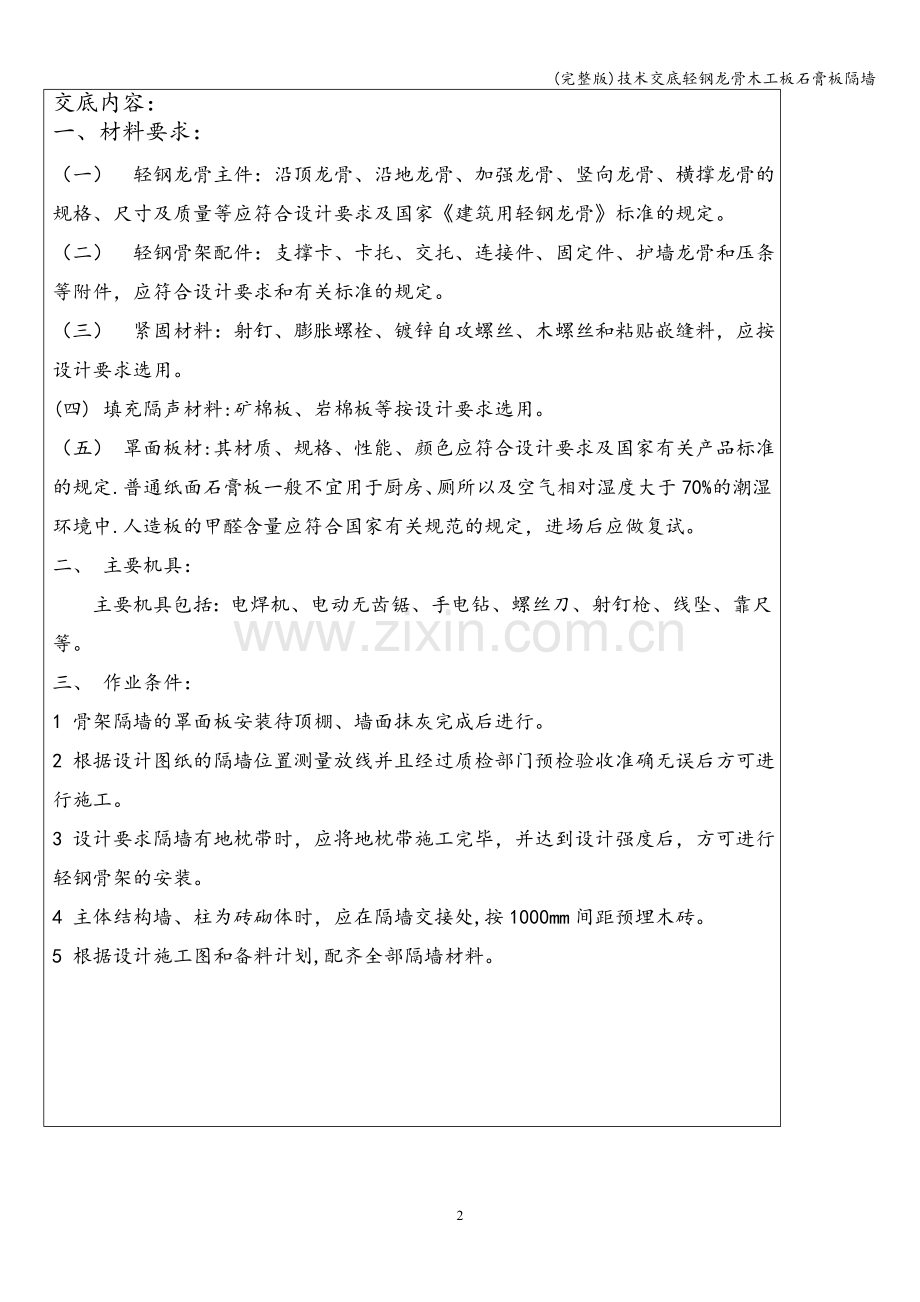

交底内容：
一、材料要求：
（一） 轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨的规格、尺寸及质量等应符合设计要求及国家《建筑用轻钢龙骨》标准的规定。
（二） 轻钢骨架配件：支撑卡、卡托、交托、连接件、固定件、护墙龙骨和压条等附件，应符合设计要求和有关标准的规定。
（三） 紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝料，应按设计要求选用。
(四) 填充隔声材料:矿棉板、岩棉板等按设计要求选用。
（五） 罩面板材:其材质、规格、性能、颜色应符合设计要求及国家有关产品标准的规定.普通纸面石膏板一般不宜用于厨房、厕所以及空气相对湿度大于70%的潮湿环境中.人造板的甲醛含量应符合国家有关规范的规定，进场后应做复试。
二、 主要机具：
主要机具包括：电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。
三、 作业条件：
1 骨架隔墙的罩面板安装待顶棚、墙面抹灰完成后进行。
2 根据设计图纸的隔墙位置测量放线并且经过质检部门预检验收准确无误后方可进行施工。
3 设计要求隔墙有地枕带时，应将地枕带施工完毕，并达到设计强度后，方可进行轻钢骨架的安装。
4 主体结构墙、柱为砖砌体时，应在隔墙交接处,按1000mm间距预埋木砖。
5 根据设计施工图和备料计划,配齐全部隔墙材料。

四、 操作工艺：
（一)工艺流程：
隔墙放线

安装门洞口框的龙骨

安装沿顶龙骨和沿地龙骨

竖向龙骨分档

安装竖龙骨

安装横向贯通龙骨、横撑及卡档龙骨

安装一侧罩面板

接缝处理

面层施工

安装墙体内电管、电盒和电箱等

安装墙体填充材料

安装另一侧罩面板

地枕基座施工

二） 操作工艺：
1．隔墙放线：根据设计施工图，在地面上放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。
2．地枕基座施工:将地面凿毛、清扫并洒水湿润后作现浇砼墙基。厚度一般为100mm。为方便沿地龙骨固定可预先埋入防腐木砖，木砖间距按设计要求一般尺寸间距600mm左右.
3．安装沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，安装顶龙骨和地龙骨，用射钉固定于主体上，射钉间距为600mm。
4．安装门洞口框龙骨:放线后按设计要求,先将隔墙的门洞口框龙骨安装完毕.
5．竖龙骨分档：根据隔墙、门洞口位置，在安装顶、地龙骨后，按罩面板规格板宽确定分档尺寸，如板宽为1200mm时，分档尺寸为402mm。不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处.
6．安装竖龙骨：按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用抽芯铆钉固定；靠墙柱边龙骨用射钉或木螺丝与墙、柱固定，钉距为1000mm。
7．安装横向贯通龙骨、横档及卡档龙骨：安装横向贯通龙骨。根据设计要求，隔墙高度大于3m时应加横向卡档龙骨,采用抽芯铆钉或螺栓固定。
8．门窗等特殊节点处骨架安装：对于隔断的转角等特殊部位，应按照图纸使用附加龙骨、斜撑或双根竖向龙骨等进行安装。装饰性木制门框一般可用螺丝与洞口竖龙骨固定，门框横梁与横龙骨以同样方法连接。
9．安装一侧罩面板：
1）检查龙骨安装质量，门洞口框是否符合设计及构造要求，龙骨间距是否符合石膏板宽度的模数。
2）装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板一般用自攻螺丝固定，板边钉距不大于200mm，板中间距不大于300mm，螺钉距石膏板边缘的距离不得小于10mm,也不得大于16mm。自攻螺丝紧固时，纸面石膏板必须与龙骨紧靠。
10．安装墙体内电管、电盒和电箱设备，并进行隐蔽工程检查验收。
11．安装墙体内防火、隔声、防潮填充材料。
12．安装另一侧木工板、纸面石膏板:安装方法同第一侧木工板、纸面石膏板、其接缝应与第一侧面板缝错开。
安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第二层板的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上。
13．接缝处理：
1）刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净,用小刮刀把腻子嵌入板缝，与板面填实刮平。
2）粘贴拉结带：待嵌缝腻子凝固后即行粘贴拉接材料，先在接缝上薄刮一层稠度较稀的胶状腻子，厚度为1mm，宽度为拉结带宽，随即粘贴拉接带，用中刮刀从上而下方向一个方向刮平压实，赶出胶腻子与拉接带之间的气泡。
3)刮中层腻子：拉接带粘贴后，立即在上面再刮一层比拉接带宽80mm左右、厚度约1mm的中层腻子，使拉接带埋入这层腻子中。
4）找平腻子：用大刮刀将腻子填满楔形槽与板面平。
14．墙面装饰：进行墙面装饰前,板面钉帽应进行防锈处理。纸面石膏板墙面，根据建筑物的标准，可做各种饰面，如涂刷油漆、喷刷浆、彩色喷涂、贴墙纸等。
五、质量标准：
（一） 主控项目：
1、轻钢龙骨隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和木材的含水率应符合设计要求。有隔声、隔热、阻燃、防潮等特殊要求的工程，材料应有相应性能等级的检测报告。
2、轻钢龙骨隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确.
3、轻钢龙骨隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确，填充材料的设置应符合设计要求。
4、轻钢龙骨隔墙的墙面板应安装牢固，无脱层、翘曲、折裂及缺损。
5．固定板面的铁件应做防锈处理。
6．墙面板所用接缝材料的接缝方法应符合设计要求.
(二） 一般项目：
1．轻钢龙骨隔墙表面应平整光滑、色泽一致、洁净、无裂缝,接缝应均匀、顺直。
2．轻钢龙骨隔墙上的空洞、槽、盒应位置正确、套割吻合、边缘整齐。
3．轻钢龙骨隔墙的填充材料应干燥，填充应密实、均匀、无下坠。
4．轻钢骨架石膏罩面板隔墙的允许偏差和检验方法应符合下表的规定。
轻钢骨架石膏罩面板隔墙允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
立面垂直度
3
用2m垂直检测尺检查
2
表面平整度
3
用2m靠尺和塞尺检查
3
阴阳角方正
3
用直角检测尺检查
4
接缝高低差
1
用钢直尺和塞尺检查
六、 成品保护：
1 轻钢轻钢龙骨隔墙施工中，工种间应保证已装项目不受损坏，墙内电管及设备不得碰动错位及损伤,隔墙龙骨安装完后不能碰撞、严禁上人、注意交叉作业保护.非本专业人员不能随意切断，保护成品。
2 轻钢骨架及纸面石膏板入场，存放使用过程中应妥善保管,保证不变形、不受潮、不污染，无损坏.
3 施工部位已安装的门窗、地面、墙面、窗台等应注意保护，防止损坏。
4 已安装的墙体不得碰撞，保持墙面不受损坏和污染.
6。7 应注意的问题：
1 墙体收缩变形及板面裂缝：竖向龙骨紧顶上下龙骨，没留伸缩量，超过12m长的墙体未做控制变形缝，造成墙面变形。隔墙周边应留3mm的空隙，这样可减少因温度和湿度影响产生的变形和裂缝。对重要部位必须采用附加龙骨补强龙骨之间连接必须到位牢固
2 轻钢骨架连接不牢固：原因是局部节点不符合构造要求，安装时局部节点应严格按规定处理。钉固间距、位置、连接方法应符合设计要求。
3 墙体罩面板不平，主要由两个原因造成：一是龙骨安装横向错位，二是石膏板厚度不一致。
4 明凹缝不匀：主要原因是纸面石膏板拉缝未很好掌握尺寸。施工时注意板块分档尺寸,保证板间拉缝一致。
5现场用电应符合《施工现场临时用电安全技术规范》（JGJ46-88）的相关规定。

签字栏
项目技术负责人：

交底人：

接受人：

山东省建设工程质量监督总站监制
