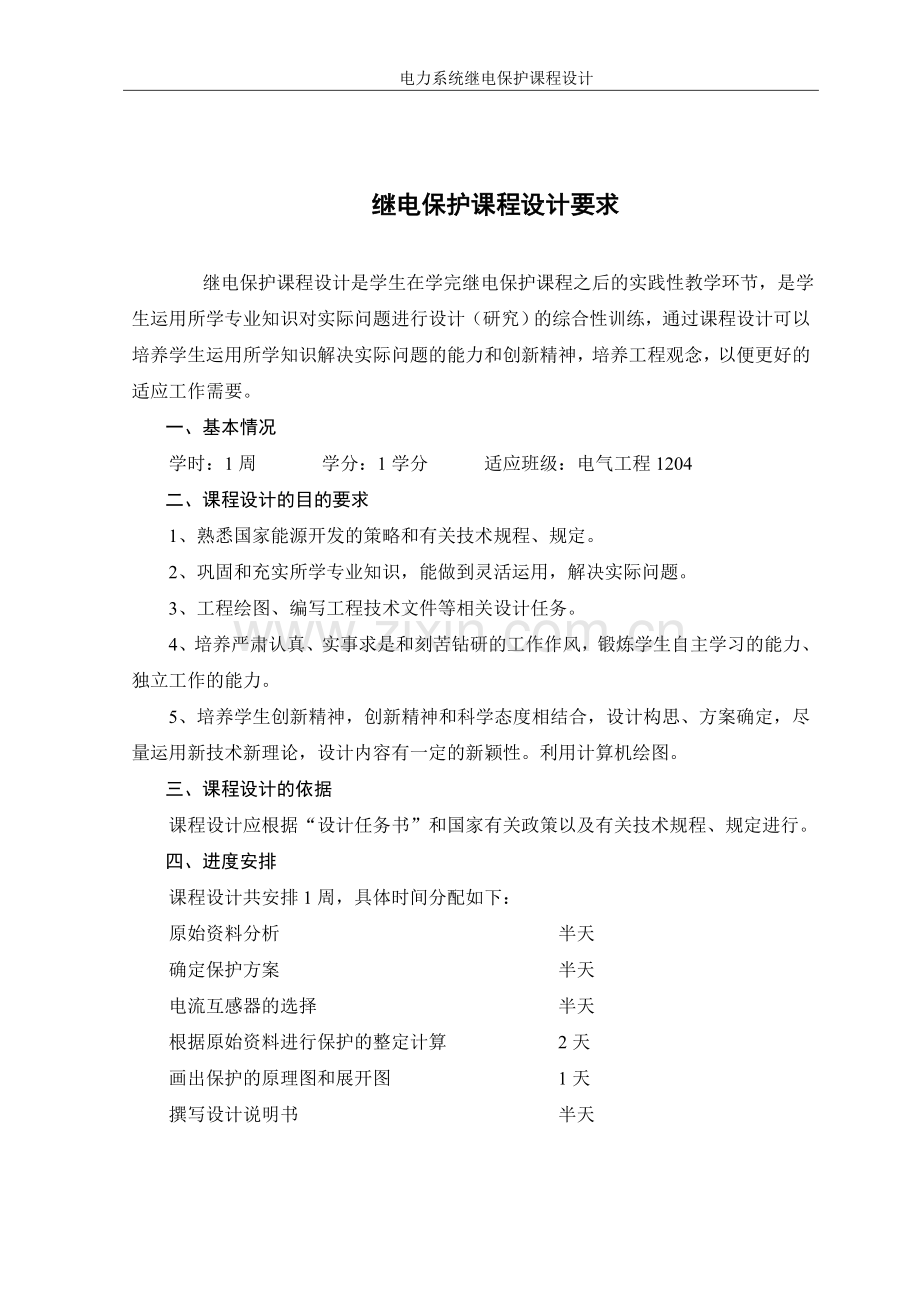

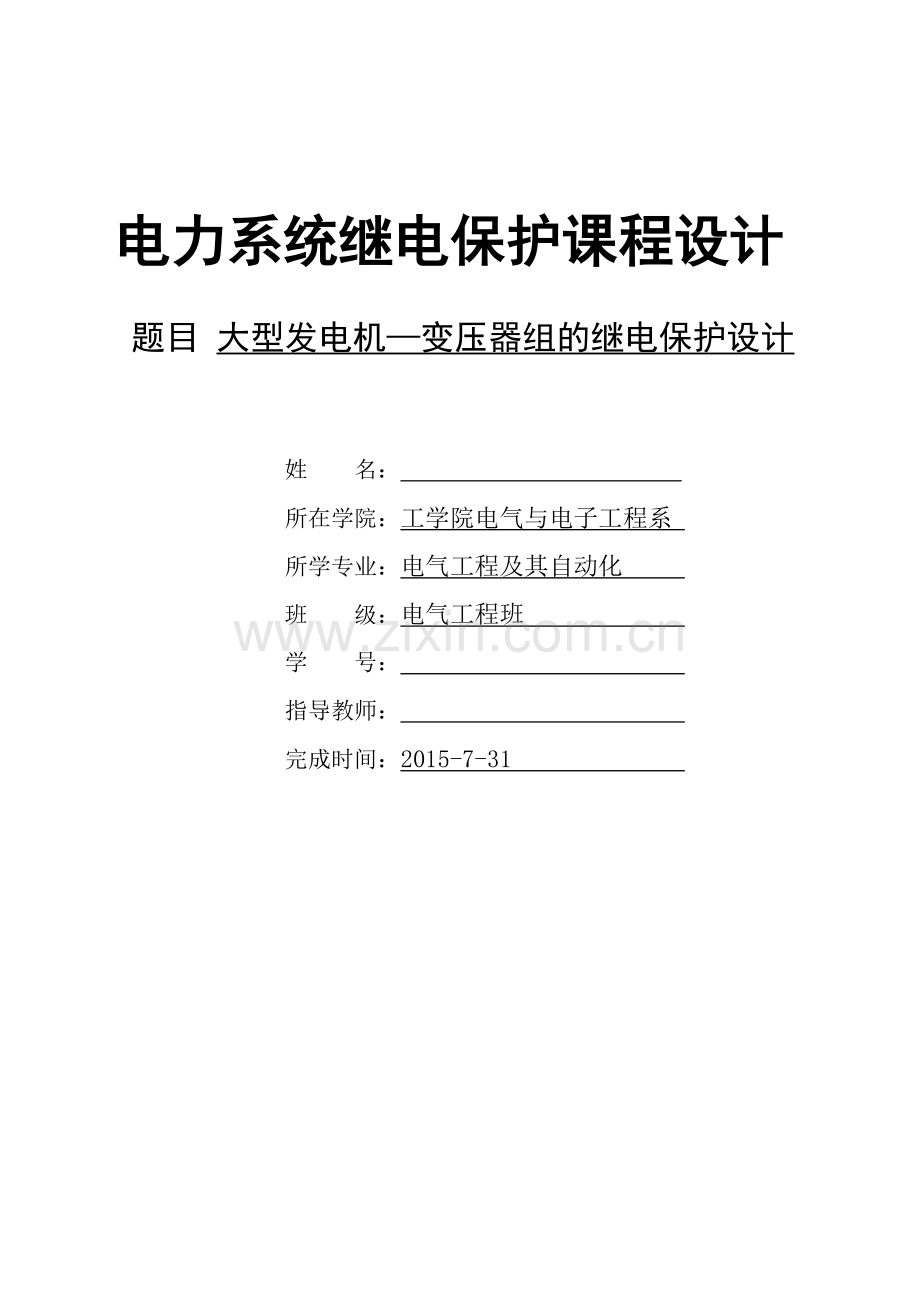

1、 电力系统继电保护课程设计 题目 大型发电机变压器组的继电保护设计 姓 名: 所在学院:工学院电气与电子工程系 所学专业:电气工程及其自动化 班 级:电气工程班 学 号: 指导教师: 完成时间:2015-7-31 电力系统继电保护课程设计继电保护课程设计要求 继电保护课程设计是学生在学完继电保护课程之后的实践性教学环节,是学生运用所学专业知识对实际问题进行设计(研究)的综合性训练,通过课程设计可以培养学生运用所学知识解决实际问题的能力和创新精神,培养工程观念,以便更好的适应工作需要。 一、基本情况学时:1周 学分:1学分 适应班级:电气工程1204二、课程设计的目的要求1、熟悉国家能源开发的策
2、略和有关技术规程、规定。2、巩固和充实所学专业知识,能做到灵活运用,解决实际问题。3、工程绘图、编写工程技术文件等相关设计任务。4、培养严肃认真、实事求是和刻苦钻研的工作作风,锻炼学生自主学习的能力、独立工作的能力。5、培养学生创新精神,创新精神和科学态度相结合,设计构思、方案确定,尽量运用新技术新理论,设计内容有一定的新颖性。利用计算机绘图。三、课程设计的依据课程设计应根据“设计任务书”和国家有关政策以及有关技术规程、规定进行。四、进度安排课程设计共安排1周,具体时间分配如下:原始资料分析 半天确定保护方案 半天电流互感器的选择 半天根据原始资料进行保护的整定计算 2天画出保护的原理图和展开
3、图 1天撰写设计说明书 半天五、考核方法课程设计的考核方式为考查。出勤10%,过程考核20%,说明书质量70%。90100分 优秀8089分 良好7079分 中等6069分 及格60分以下 不合格六、设计成品设计说明书一份(含计算),0.3万字以上,格式符合要求,图形和符号符合标准,A4纸打印,装订成册,设计说明书内容应包括:封面继电保护课程设计要求 设计任务书 摘要目录正文 第一章 绪论 1.1继电保护国内外现状及发展趋势 1.2 对原始资料的分析第二章 对继电保护的基本要求第三章 发电机常见故障和继电保护配置第四章 发电机继电保护整定计算, 原理图第五章 电流互感器的选择,继电器选择。 总
4、结 参考文献 附录:继电保护展开图课程设计任务书一、题目31.5MVA三绕组电力变压器继电保护设计二、原始资料1.变电所电气主接线图2.技术数据(1)110KV母线短路容量(2)变压器参数,:.电压为11042.5%38.522.5%11kv,联结组, % ,%,%(3)线路参数0.4km(4)中性点接地方式,同时运行,110KV侧的中性点只有一台直接接地;只有一台运行,运行变必须直接接地。三、设计内容(1)短路电流计算(2)变压器保护的增益(3)保护装置的整定计算(4)绘出变压器保护装置原理展开图摘要现今我国大容量发电厂不断增多,它们在电力系统中地位更显重要。因此我们应对电厂配置可靠性、灵敏
5、性、选择性和速动性都很好的保护装置。为实现配置方案的优化,还应充分考虑到大型发电厂的特点。本次设计选择了大型发电机变压器组的继电保护设计,介绍了现代继电保护的现状和发展趋势。为保证整个电力系统的安全经济运行,我们应对电厂配置可靠性、灵敏性、选择性和速动性都很好的保护装置。本次设计的题目是大型发电机-变压器组继电保护设计其主要内容包括大型发电机和变压器的故障、异常运行及其保护方式的阐述。进行了短路电流的整定计算,计算并画出了等值电抗图,对主变压器和发电机选择了纵联差动保护,以及选择了继电器的型号和电流互感器的型号,发电机纵联差动保护选择了BCD-25型差动继电器,主变压器继电保护选择BCD-24
6、型差动继电器,电流互感器选择型号LMC-10,并且主要叙述了发电机-变压器组配置的部分保护的原理和相应的逻辑框图。关键词 继电保护 发电机变压器组 目录第1章 绪论11.1继电保护国内外现状及发展趋势11.2 对原始资料的分析1第2章 对继电保护的基本要求2第3章 发电机常见故障和继电保护配置3第4章 发电机继电保护整定计算, 原理图44.1参数计算44.2 保护的配置64.3各保护装置的整定计算6第5章 电流互感器和继电器的选择135.1 电流互感器的选择135.2 继电器的选择13总结14参考文献15附录16 电力系统继电保护课程设计第一章 绪论1.1继电保护国内外现状及发展趋势随着电力工
7、业的迅速发展,我国发电机、变压器单机容量不断增大,600MW的机组已比较普遍,1000MW的机组也在不断增多。特别是国内大型发电工程(三峡、二滩、龙滩、秦山二期、岭澳二期等)均已完成设计并已经或即将投入运行。电力系统正朝着“大机组、超高压、大电网”的方向发展。与此同时继电保护技术亦不断进步。现今,国内外继电保护技术发展的趋势为:计算机化,网络化,智能化,保护、控制、测量、数据通信一体化1.2 对原始资料的分析(1)系统电抗 (2)变压器参数 ,:=360MVA,变比为,=14,联接组YNd11. ,:=40MVA,变比为, ,联接组Dd10d10:=40MVA,变比为,18,联接组YNd11d
8、11(3)发电机参数 ,:=300MW.=20Kv,=10189A,=0.85,=182.2%,=23.39%。在短路电流计算的基础上,发电机采用BCD25型继电器、主变压器采用BCD24型差动继电器、发电机变压器组采用BCD24型差动继电器、定子绕组单相接地保护采用BD10型、定子绕组匝间短路保护采用BLY2型零序电压继电器。第二章 对继电保护的基本要求可靠性:指保护该动作时动作,不该动作时不动作。确保切除的是故障设备或线路。选择性:指首先由故障设备或线路本身的保护切除故障,当故障设备或线路本身的保护或断路器拒动时,才允许由相邻设备、线路的保护或断路器失灵保护切除故障。避免大面积停电。灵敏性
9、:指在设备或线路的被保护范围内发生金属性短路时,保护装置应具有必要的灵敏系数。保证有故障就切除。速动性:指保护装置应能尽快地切除短路故障。其目的是提高系统稳定性,减轻故障设备和线路的损坏程度,缩小故障波及范围,提高自动重合闸和备用电源或备用设备自动投入的效果等。电力系统的飞速发展,对继电保护不断提出了 新的要求,电子技术、计算机技术与通信技术的飞速发展,又为继电保护技术不断地注入了新的活力。在设计、结构和工艺方面,大型发电机组不同于中小型机组的地方有:(1)大容量机组的体积不随容量成比例增大,即有效材料利用率高,但却直接影响了机组的惯性常数明显降低,使发电机容易失步,因此很有必要装设失步保护4
10、。(2)发电机热容量与铜损、铁损之比明显下降,使定子绕组及转子表面过负荷能力降低,为了确保大型发电机组在安全运行条件下充分发挥过负荷的能力,应装设具有反时限特性的过负荷保护及过电流保护。(3)电机参数、增大。由于增大,发电机由满载突然甩负荷引起的过电压就较严重。(4)由于大型机组的材料利用率高,就必须采用复杂的冷却方式,故障几率增加。单机容量的增大,汽轮发电机轴向长度与直径之比明显加大,从而使机组振荡加剧,匝间绝缘磨损加快,有时候可能引起冷却系统故障。第三章 发电机常见故障和继电保护配置发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用。同时发电机本身也是一个十分贵重的电气元件
11、,因此,应该针对各种不同的故障和不正常运行状态,装设性能完善的继电保护装置。发电机的故障类型主要有:定子绕组相间短路;定子绕组一相的匝间短路;定子绕组单相接地;转子绕组一点接地或两点接地;转子励磁回路励磁电流消失。发电机的不正常运行状态主要有:由于外部短路引起的定子绕组过流;由于负荷超过发电机额定容量而引起的三相对称过负荷;由外部不对称短路或不对称负荷而引起的发电机负序过电流和过负荷;由于突然甩负荷而引起的定子绕组过电压;由于励磁回路故障或强励时间过长而引起的转子绕组过负荷,由于汽轮机主汽门突然关闭而引起的发电机逆功率等。大型机组的保护装置可以分为短路保护和异常运行保护两类。短路保护,用以反应
12、被保护区域内发生的各种类型的短路故障,这些故障将造成机组的直接破坏。因此,这类保护很重要,所以为防止保护装置或断路器拒动,又有主保护和后备保护之分。异常运行保护,用以反应各种可能给机组造成危害的异常工况,但这些工况不会或不能很快造成机组的直接破坏。这类保护装置,一般都装设一套专用的继电器,不设后备保护。发电机-变压器组的保护与发电机、变压器单独工作时的保护类型选择基本相同。但其保护对象,除了发电机、变压器之外,还包括高压厂用变压器、励磁变压器等厂用分支。第四章 发电机继电保护整定计算, 原理图4.1参数计算1、计算发电机及主变压器的额定电流(1)发电机G1、G2的额定电流(A)(2)主变压器T
13、1、T2的额定电流低压侧: 高压侧:(3)厂用变压器T3的额定电流高压侧: 低压侧: 2、等值电路的等值阻抗的计算图4.1等效阻抗(1)选取基准值,计算基准电抗标幺值。基准容量,基准电压基准电流变压器电抗发电机电抗(2)选择短路计算点,计算各短路电流值。点:查s曲线得:点:=0.234查曲线得: 4.2 保护的配置发电机变压器组继电保护的总配置见表表4.1 发电机变压器组继电保护的总配置序号保护名称所选择的保护装置型号1发动机纵联差动保护BCD-252主变压器的纵联差动保护BCD-243发电机变压器组的纵联差动保护BCD-244定子绕组接电保护BCD-105定子绕组匝间保护BLY-26失磁保护
14、BZ-9,BY-25,BFL-8,BB-67过励磁保护BGC-38过电压保护BY-89逆功率保护BG-310对称过负荷保护BL-2411不对称过负荷保护BFL-912阻抗保护BZ-3313主变压器零序保护BL-5214非全相保护BFL-915主变压器瓦斯保护Q.J-8016断路器失灵保护BL-17/817发电机断水保护BS-7A18转子一点接地保护BD-134.3各保护装置的整定计算1、发电机采用BCD-25型差动继电器构成纵联差动保护(1)继电器最小动作电流的整定,即 继电器动作电流档有0.5、1.0、1.5A等,取I(2)制动特性拐点取纵坐标0.5A,横坐标为10189/2400=4.24
15、54(A)。(3)制动系数的选择。外部故障时流过制动回路的电流为外部故障时流过差动回路的电流为,则制动系数为继电器的制动系数整定范围有0.2、0.35、0.6,实取(4)制动绕组的接法。两个制动绕组非别接于两差动臂中。(5)灵敏系数校验。按发电机独立运行时出口两相短路时校验。,,通过差动回路电流为37238/2400=15.51(A),同时此电流通过制动绕组为其一半,即由制动特性曲线可计算对应时的动作电流为则,满足灵敏性要求。图4.2 发电机纵差保护制动特性曲线发电机纵差保护原理:发电机纵联差动保护的基本原理是比较发电机两侧的电流幅值大小和相位,它反映发电机及其引出线的相间短路故障。将发电机两
16、侧电流比和型号相同的电流互感器二次侧同极性连接,差动继电器KD与二次绕组并联。保护采用三相式接线。由于装在发电机中性点侧的电流互感器受发电机运转时的振动影响,接线端子容易松动而造成二次回路断线。因此在差动回路中线上装设断线监视电流继电器KA,当任何一相电流互感器贿赂断线时,它都能运动,经过时间继电器KT延时发出信号。为使差动保护范围包括发电机引出线(或电缆)在内。所使用的电流互感器应装设在靠近断路器的地方。 图4.3 具有断线监视装置的发电机纵差保护原理接线图2.主变压器采用BCD-24型差动继电器构成纵联差动保护的整定计算(1)计算基本参数,并将及计算结果列入表表4.2纵联差动保护的整定计算
17、额定电压(kv)24220电流互感器接线方式一次额定电流(A)858.910392电流互感器变比二次额定电流(A)自藕变流器变比1.3741自藕变流器一次侧端子113自藕变流器型式选FY-1自藕变流器二次侧端子15由表可知,要变压器纵差保护差动回路的电流正常运行时为零,则自藕变流器的变比应选为,但实际选取的变比为,这样变压器高压侧的二次计算电流为(A)相对误差,是一个很小的数值,满足要求。(2) 最小动作电流的整定。按在最大负荷条件下差动回路不平衡,即(A)继电器的整定范围位0.5、1.0、1.5、2.0A,取I=1.5A1.09A(3)确定制动特性曲线拐点坐标.取纵坐标1.5A,与横坐标4.
18、33A,交点如图所示。(4)制动系数K的计算式为K=K(K+KK+)=1.3=0.2525继电器制动系数的整定范围为0.2、0.35、0.6;取K=0.350.2525(5)制动绕组的接入。发电机侧、高压侧及厂用分支侧均接入制动绕组。(6)差用速断的整定。在BCD-24中,增设了差动速断保护。一般取动作电流I=(58)I,在此取I=8 (A)。(7)两次谐波制动比。制动比范围在15%20%,取二次谐波制动比为17%。(8)校验灵敏性。按高压侧断路器断开,变压器高压侧出口发生两相短路校验。低压侧流入继电器的动作电流为,同时半个制动绕组中也流过11.748A,故制动电流为根据制动特性曲线可求出则灵
19、敏系数,满足要求。图4.4 变压器纵差保护制动曲线变压器纵联差动保护原理:图4.5 变压器纵联差动保护原理图3.发电机变压器组采用BCD-24型差动变压器构成纵联差动保护的整定计算为满足可靠性要求,在发电机和主变压器分别装设纵差保护的同时,在增设一套发电机变压器组纵差保护,其保护范围见图,其整定计算同变压器纵差保护。4.采用BD-10型定子绕组单相接地保护的整定计算该保护有100%的保护区,动作电压按经验值整定,对基波零序电压,对三次谐波电压,保护经1S延时动作于发信号,也可切换于解列灭磁。发电机定子绕组单相接地原理:变压器的纵联差动保护的工作原理同线路纵差保护相似,变压器差动保护二次侧采用环
20、流法连接并广泛用在双绕组或三绕组变压器上。发电机能实现100定子接地保护,采用了基波零序电压式定子接地保护和三次谐波电压构成的定子接地保护。,前者可反应发电机的机端向机内不少于85定子绕组单相接地故障(8595),后者反应发电机中性点向机端20左右定子绕组单相接地故障(050)。通过这两种保护的相互配合,达到了大容量机组100定子接地保护的要求。发电机定子单相接地后,接地电流经故障点、三相对地电容、三相定子绕组而构成通路。当接地电流较大能在故障点引起电弧时,将使定子绕组的绝缘和定子铁芯烧坏,也容易发展成危害更大的定了绕组相间或匝间短路。图4.6发电机零序电压和三次谐波电压相结合构成100%定子
21、绕组单相接地保护接线图5.采用BLY-2型零序电压继电器构成定子绕组匝间短路保护的整定计算按躲过正常运行时发电机出口电压互感器的开口三角形绕组基波不平衡电压整定。根据运行经验取。装置在电压互感器二次回路断线时由BB-6型断线闭锁装置将匝间短路保护闭锁。发电机定子绕组匝间短路保护原理:零序电压匝间短路保护原理接线图中,把发电机中性点与发电机出口端电压互感器的中性点连在一起,当发电机内部发生匝间短路或者中性点不对称的相间短路时,破坏了三相中性点的对称,产生了对中兴点的零序电压,即3U00,使零序电压匝间短路保护正常动作。当发电机内部或外部发生单相接地时,虽然电压互感器TV的一次系统出现了零序电压,
22、中性点电位升高U0,但TV一次侧的中性点并不接地,因此即使它的中性点电位升高,三相对地中性点的电压仍对称,所以开口三角形绕组输出电压3U0=0,保护不会动作。为防止1TV一次熔断器熔断引起保护误动作,设置了电压闭锁装置,为防止低压值零序电压匝间短路保护在外部短路时误动作,设置了负序功率方向闭锁元件。图4.7 零序电压匝间短路保护原理接线图第五章 电流互感器和继电器的选择5.1 电流互感器的选择根据安装地点、安装使用条件等选择电流互感器的型式。6-20kV屋内配电装置,可选用瓷绝缘结构或树脂浇注绝缘结构的电流互感器;35KV及以上配电装置,一般选用油脂绝缘结构的电流互感器,有条件应选用套管式电流
23、互感器。一次额定电流选择欲要注意的问题:(1)当电流互感器用于测量时,其一次额定电流应尽量选择比回路中正常电流大1/3左右,一保证测量仪表的最佳工作,并在过负荷时使仪表有适当的指示。(2)电力系统变压器中性点电流互感器的一次额定电流应大于变压器允许的不平衡电流选择。(3)为保证自耦变压器零序差动保护装置各臂正常电流平衡,供该保护用的高、中压侧和中性点电流互感器,变比尽量一致。(4)中性点非直接接地系统中的零序电流互感器,在发生单相接地故障时,通过的零序电流较中性点直接地系统小,为保证保护装置可靠性,应按二次电流计保护灵敏度俩检验零序电流的变比。根据选定的准确度级,校验电流互感器的二次符合,并选
24、择二次连接导线截面。表5.1 互感器的基本技术参数型号额定电流比级次组合准确度级二次负荷10%倍数1s热稳定(倍数)动稳定(倍数)0.51BD()LAJ-10LRD-201000-1500/5D/D1.21.61.010(15)50905.2 继电器的选择继电器的选择已经在第四章给出选择,发电机采用BCD-25型差动继电器、主变压器采用BCD-45型差动继电器。总结文章先对单独运行的发电机、变压器的保护配置进行了简述,然后着重针对大型发变组的保护配置特点进行了论述。根据规程的要求,大型发变组要求必须配置纵差保护,并实现双重化。对于定子接地故障,要求配置100%的定子接地保护,对于定子绕组间故障
25、,有必要配置匝间保护。当然这与中性点侧端子的引出方式相关。随着技术水平的进步,这也将不再是个问题。本设计根据设计手册和以往的工程实践,总结了厂用电系统的主要设备保护的一般配置原则及整定计算原则。除根据这些原则对厂用电系统配置可靠的保护装置外,我们也要注意各保护间的配合,保证并协调好保护的可靠性、灵敏性、速动性和选择性,从而保证能反应各设备、元件的任何故障和异常运行工况。厂用电系统的保护配合主要是指电流保护间的配合。保护的选择性配合,主要包括上、下级保护的电流配合和时限配合两个方面。文章还对备用电源自动投入装置(AAT)进行了一些阐述。AAT在厂用电系统中具有很重要的作用,其能加强发电厂的供电可
26、靠性。对于大型发电厂,要求其能在正常、事故、不正常情况下进行快速切换。参考文献1 刘学军编.继电保护原理学习指导M.北京. 中国电力出版社.2011.2 贺家李编,电力系统继电保护原理M.北京.中国电力出版社.20043 韩笑编,电气工程专业毕业设计指南继电保护分册M.北京.中国水利水电出版社.20034 傅知兰编.电力系统电气设备选择与实用计算M.北京.中国电力出版社, 2004. 附录附录A:发电机纵差保护原理展图附录A 具有断线监视装置的发电机纵差保护原理展开附录A 具有断线监视装置的发电机纵差保护原理展开图附录A 具有断线监视装置的发电机纵差保护原理展开图附录A 具有断线监视装置的发电机纵差保护原理展开图图16
