聚苯乙烯泡沫板外墙保温施工技术方案内容.doc

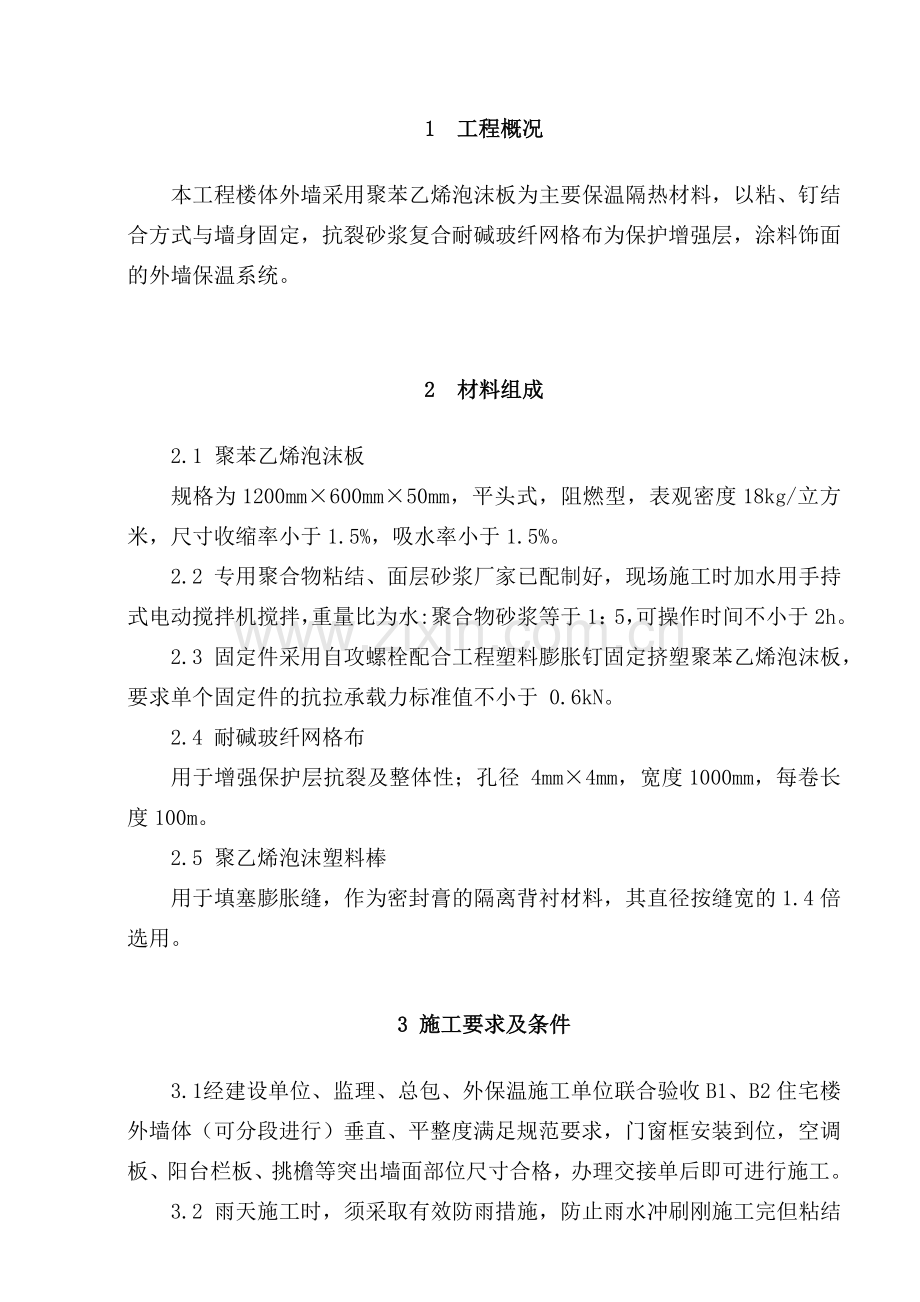

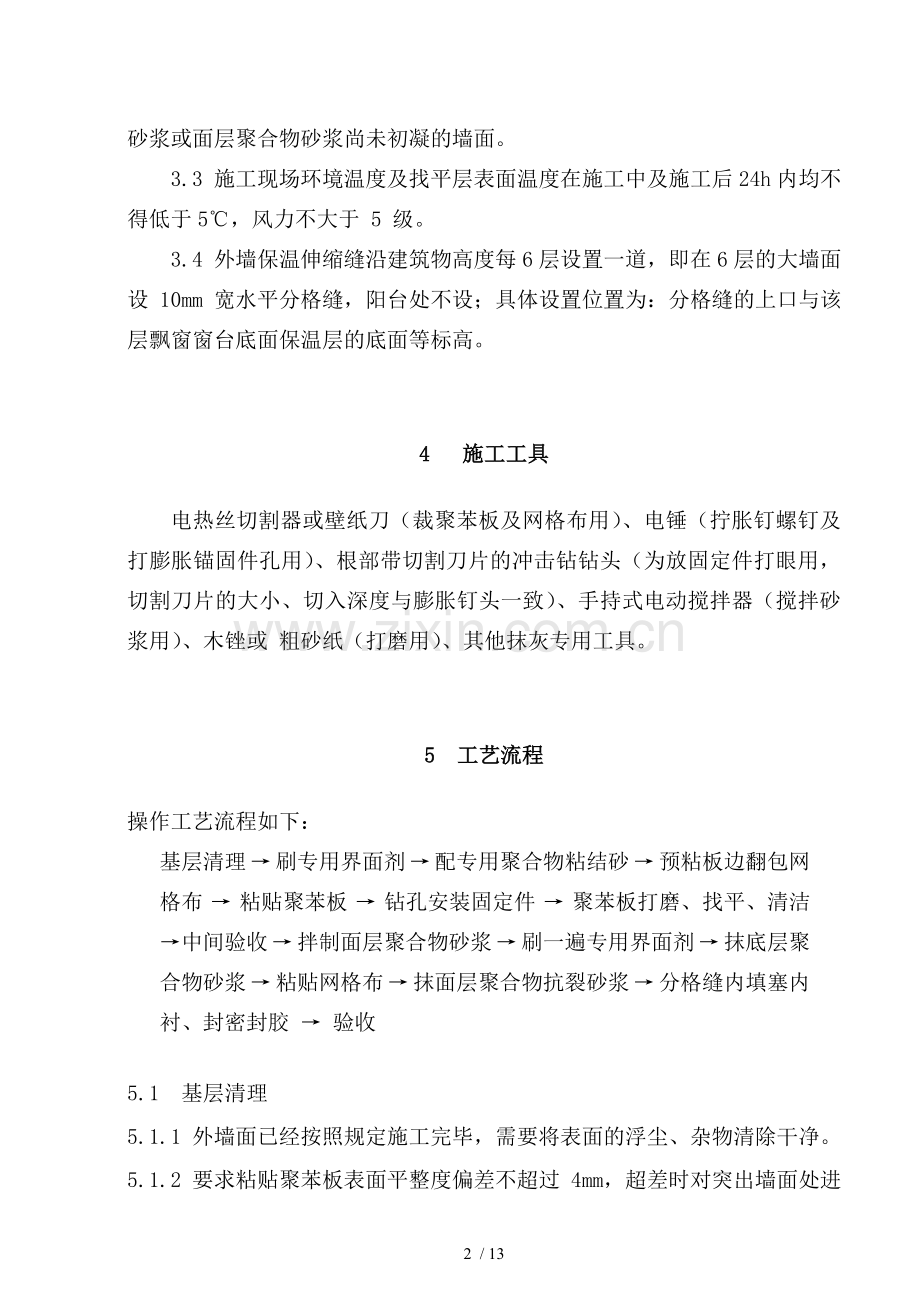

1工程概况本工程楼体外墙采用聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。2 材料组成2.1 聚苯乙烯泡沫板规格为1200mm600mm50mm，平头式，阻燃型，表观密度18kg/立方米，尺寸收缩率小于1.5%，吸水率小于1.5%。2.2 专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1：5，可操作时间不小于2h。2.3 固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于 0.6kN。2.4 耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径 4mm4mm，宽度1000mm，每卷长度100m。2.5 聚乙烯泡沫塑料棒 用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按缝宽的 1.4 倍选用。3 施工要求及条件3.1 经建设单位、监理、总包、外保温施工单位联合验收B1、B2住宅楼外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，空调板、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。3.2 雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。3.3 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于 5 级。3.4 外墙保温伸缩缝沿建筑物高度每6层设置一道，即在6层的大墙面设 10mm 宽水平分格缝，阳台处不设；具体设置位置为：分格缝的上口与该层飘窗窗台底面保温层的底面等标高。4 施工工具电热丝切割器或壁纸刀（裁聚苯板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或 粗砂纸（打磨用）、其他抹灰专用工具。5 工艺流程操作工艺流程如下：基层清理 刷专用界面剂 配专用聚合物粘结砂 预粘板边翻包网格布 粘贴聚苯板 钻孔安装固定件 聚苯板打磨、找平、清洁 中间验收 拌制面层聚合物砂浆 刷一遍专用界面剂 抹底层聚合物砂浆 粘贴网格布 抹面层聚合物抗裂砂浆 分格缝内填塞内衬、封密封胶 验收5.1 基层清理5.1.1 外墙面已经按照规定施工完毕，需要将表面的浮尘、杂物清除干净。5.1.2 要求粘贴聚苯板表面平整度偏差不超过 4mm，超差时对突出墙面处进 行打磨，对凹进部位进行找补（需找补厚度超过 6mm 时用 12.5 水泥砂浆抹灰，需找补厚度小于 6mm 时由保温施工单位用聚合物粘结砂浆实施找补；确保整个墙面的平整度在 4mm 内，阴阳角方正、上下通顺。5.2 配制砂浆5.2.1 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂。5.2.2 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于 5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。5.2.3 砂浆调制完毕后，须静置 5min，使用前再次进行搅拌，拌制好的砂浆 应在 1h 内用完。5.3 刷专用界面剂一道 为增强聚苯板与粘结砂浆的结合力，在粘贴聚苯板前，在聚苯板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。5.4 预粘板端翻包网格布预粘板端翻包网格布在窗板、挑檐、阳台、空调板等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的 80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过 2mm）后期粘贴聚苯板时再将剩余网格布翻包过来。5.5 粘贴聚苯板5.5.1 施工前，根据工程外墙立面的设计尺寸编制聚苯板的排板图，以达到节约材料、施工施工速度的目的。聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝 1/2 板长，局部最小错缝不得小于 200mm。5.5.2 施工总包单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。聚苯板的粘贴应从细部节点（如阳台、空调板、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及 100mm 控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。5.5.3 粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于 2mm 时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。13 / 135.5.4 按照事先排好的尺寸（见图1）切割聚苯板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。 图1外墙聚苯板排列示意图5.5.5 用抹子在每块聚苯板周边涂 50mm 宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达 10mm；注意在聚苯板的下侧留设 50mm宽的槽口， 以利于贴板时将封闭在板与墙体间的空气溢出。然后再在聚苯板上抹 8个厚10mm f 100的圆形聚合物粘结砂浆灰饼，如图 2 所示。图2 聚苯板点框粘贴法5.5.6 用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快， 以防止粘结砂浆表面结皮而失去粘结作用。当采用图 2所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。5.5.7 聚苯板按照上述要求贴墙后，用 2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。5.5.8 聚苯板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%，以保证聚苯板与墙体粘结牢固。5.5.9 网格布翻包：从拐角处开始粘贴大块聚苯板后，遇到阳台、窗洞口、 挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于 80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见图3图3 门窗洞口附加网络布示意图5.5.10 在门窗洞口部位的聚苯板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见图4图4 聚苯板洞口处切割及接缝距离要求示意图5.5.11 为防止外窗漏水，本工程要求窗洞口四周侧壁的保温采用胶粉聚笨颗粒保温层，外窗台下口要求放坡3cm。5.5.12 在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板预留，最后随拆除随进行收尾施工。56 安装固定件5.6.1 聚苯板粘结牢固后，应在 824h 内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内50mm（有抹灰层时，不包括抹灰层厚度）。5.6.2 固定件个数按照图 5要求放置（横向位置居中、竖向位置均分），任何面积大于 0.1m2 的单块板必须加固定件，且每块板添加数量不小于 4 个。图 5各层固定件布置图5.6.3 操作时，自攻螺栓需需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽比聚苯板边表面略 拧紧一些；如此才可保证聚苯板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充分挤紧。5.6.4 固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向 2m范围内需加密，间距不大于 300mm，距基层边缘为 60mm，如图 6 所示。图 5-6墙体边角、洞口处固定件示意图5.7 打底聚苯板接缝处表面不平时，需用衬有木方的粗砂纸打底。打磨动作要求为：呈圆周方向轻柔旋转，不允许沿着与聚苯板接缝平行方向打磨，打磨后用刷子清除聚苯板表面的泡沫碎屑。5.8 涂刷专用界面剂5.8.1 聚苯板张贴及胀钉施工完毕经总包、监理验收合格后，在膨胀钉帽及 周圈50mm 范围内用毛刷均匀的涂刷一边专用界面剂。待界面剂晾干后，用面层聚合物砂浆对钉帽部位进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面聚苯板平整。注：这样做的目的是为了避免顶帽位置由于面层聚合物粘结砂浆过厚，将来在成活后的面层出现流坠、干缩痕迹。5.8.2 待塑料胀钉钉帽位置聚合物砂浆干燥后，用辊子在聚苯板板面均匀的 涂一遍专用界面剂。5.9 抹第一遍面层聚合物抗裂砂浆5.9.1 在确定聚苯板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀的抹在聚苯板上，厚度控制在 12mm 之间，不得漏抹。5.9.2 第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。5.9.3 伸缩缝内聚苯板端部及窗口聚苯板通槽侧壁位置要抹聚合物砂浆，以粘贴翻包网格布。5.10 埋贴网格布5.10.1 所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层聚合物砂浆。5.10.2 门窗洞口内侧周边及洞口四角均加一层网格布进行加强，洞口四周网格布尺寸为300mm200mm，大墙面粘贴的网格布搭接在门窗口周边的加强网格布之上，一同埋贴在底层聚合物砂浆内。5.10.3 将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度 100%，严禁出现干搭接。5.10.4 在伸缩缝处，需进行网格布翻包，网格布预粘在墙面上的尺寸为80mm，用网格布和粘结砂浆将聚苯板端头包住，此处允许聚苯板端边处抹粘结砂浆，大墙面粘贴的网格布盖在搭接的80mm网格布之上，一同埋贴在底层聚合物抗裂砂浆上。5.10.5 在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度为不小于 200mm。 5.11 抹面层聚合物抗裂砂浆5.11.1 抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥、不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在 35mm 之间。5.11.2 所有阳角部位，面层聚合物抗裂砂浆均应作成尖角，不得做成圆弧。5.11.3 面层砂浆施工应选择施工时及施工后 24h没有雨的天气进行，避免雨水冲刷造成返工。6细部及特殊部位做法6.1 预留孔洞位置（破损处）处理进行大面积聚苯板粘贴过程中，在遇到外脚手架的连墙杆时，聚苯板只能进行甩槎处理；在外墙保温施工完毕后拆除脚手架过程中，对此部位实施修补处理。6.1.1 用掺 10%UEA 的 11 干硬性水泥砂浆将脚手眼填塞紧密，表面抹平。6.1.2 按照预留孔洞尺寸裁截一块尺寸相同的聚苯板并打磨其边缘部分，使 其能严密封填于孔洞处。6.1.3 将上述预裁好的聚苯板背面涂上粘结砂浆，将其镶入孔内。6.1.4 涂抹底层聚合物抗裂砂浆，切一块网格布（其面积大小应能与周边已施工好的网格布搭接 80mm），埋入网格布，并涂抹面层聚合物抗裂砂浆与周边平整。6.2 防火隔离带做法根据公安部住房和城乡建设部颁发的公通字【2009】46号文民用建筑外保温系统及外墙装饰防火暂行规定，每两层在楼板处设置一道岩棉保温板，防火隔离带与墙面进行全面粘贴。隔离带高度为300mm，厚度50mm，外加热镀锌电焊网，外部再加耐碱玻纤网格布一道，再做与墙面一样的外部。6.3 建筑物首层保温做法6.3.1 首层墙体外保温做法除与标准层规定相同外，为提高面层抗冲压能力，要求外加一层加强网格布。6.3.2 室外勒脚部位从0.0000.600m 要求设 3mm 厚镀锌防鼠钢板，将底部聚苯板包在里面，以防止老鼠沿外墙打洞。防鼠钢板用 AC 建筑结构胶与挤塑板保温面层聚合物砂浆满粘。7安全措施7.1 在进行外脚手架搭设时，已考虑外墙保温施工荷载，故根据计算，在外墙保温施工作业层搭设连续五步的脚手板，每步两块跳板。7.2 在外脚手架上操作的人员，必须经过培训，持有国家劳动部门颁发的特种作业证件持证上岗。7.3 工人在脚手架上作业必须戴好安全帽，系好帽带，必须佩戴安全带，将保险钩挂在大横杆上后方可进行施工。7.4 若存在交叉作业施工的情况，在外保温施工区段的上方，必须用跳板加密目安全网进行全封闭，确保外架作业人员安全。7.5 安装固定件前打眼用的电锤必须有出厂合格证，末级开关箱必须配漏电保护器，工人必须带绝缘手套进行操作，专业电工进行接线。7.6 在外脚手架上的操作人员需穿防滑鞋，有恐高症、心脏病的人员禁止上架，严禁酒后上架施工。8 文明施工及成品保护8.1 裁切下来的聚苯板碎板条必须随手用袋子装好，禁止到处乱丢，随处飘洒。8.2 在涂抹聚苯板粘结砂浆时，注意不要污染钢副框，被污染的钢副框必须及时用湿布擦洗干净。8.3 粘贴上部聚苯板时，掉落下来的粘结砂浆可能会污染下部聚苯板及网格布，必须及时清理干净。8.4 拆除脚手架时应做好对成品墙面的保护工作，禁止钢管等重物撞击聚苯板墙面。8.5 严禁在聚苯板上面进行电、气焊作业。8.6 施工用砂浆必须用小桶拌制，用完水后关好水管阀门。8.7 进场的抹挤塑必须堆积成方，做好防雨保护。9 成本降低措施9.1 施工中依据配板图裁切聚苯板，减少浪费；9.2 对工人进行交底，使其熟悉节点部位做法，合理利用边角料；9.3 控制好砂浆的拌制量，特别在施工停歇前应计算好砂浆的用量，防止砂浆超时而无法使用，造成浪费。9.4 通过样板层的施工，准确掌握每个部位网格布的规格、尺寸，做到定型加工，定点使用。10 环境保护措施10.1 涂刷聚苯板的界面剂必须集中堆放在地面已硬化的库房里，严禁界面剂撒入土层中。10.2 裁切下来的聚苯板板条必须分类存放、集中回收，禁止其四处洒落、埋入土中或作为一般的建筑垃圾圾性处理，避免污染环境。
