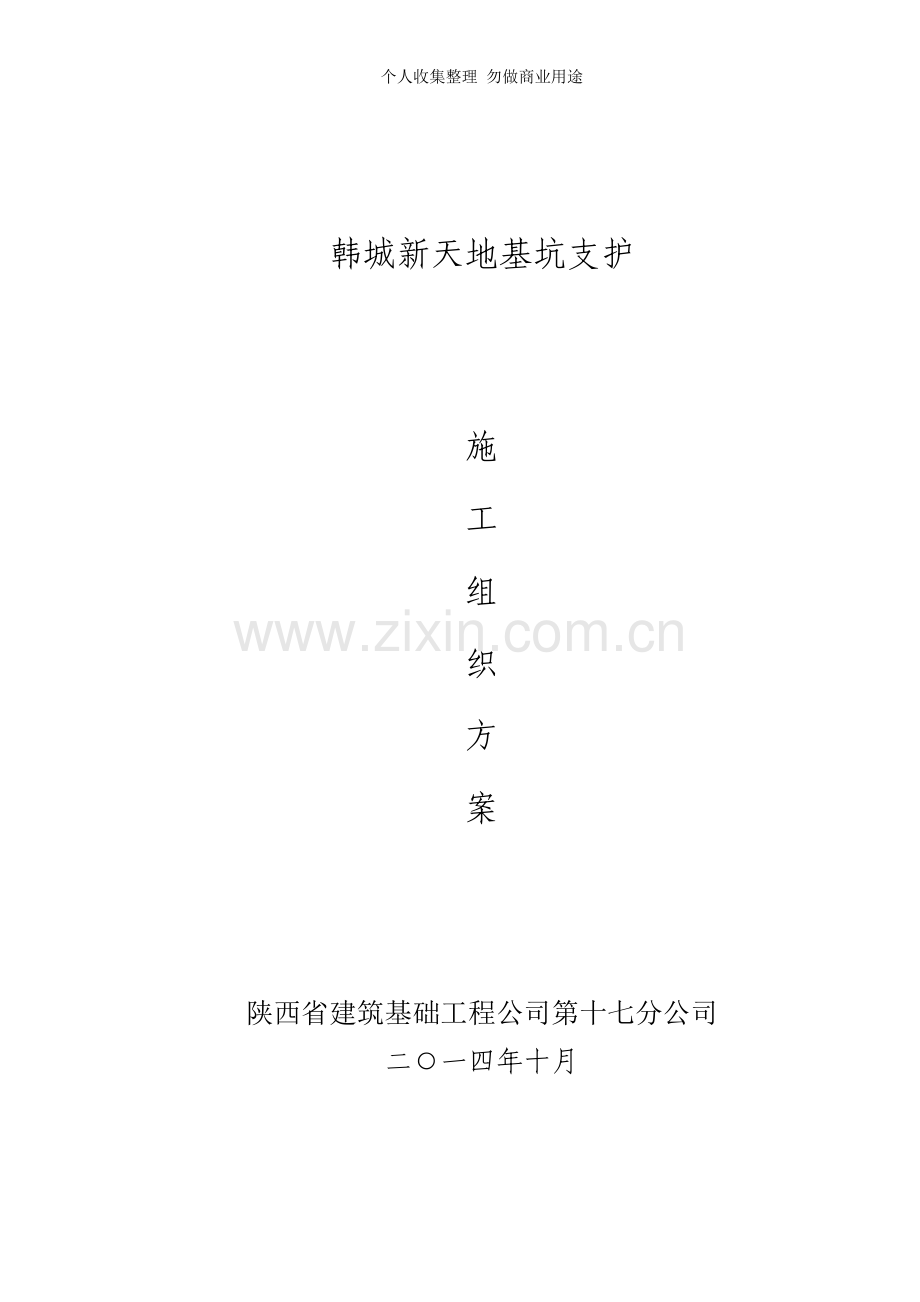

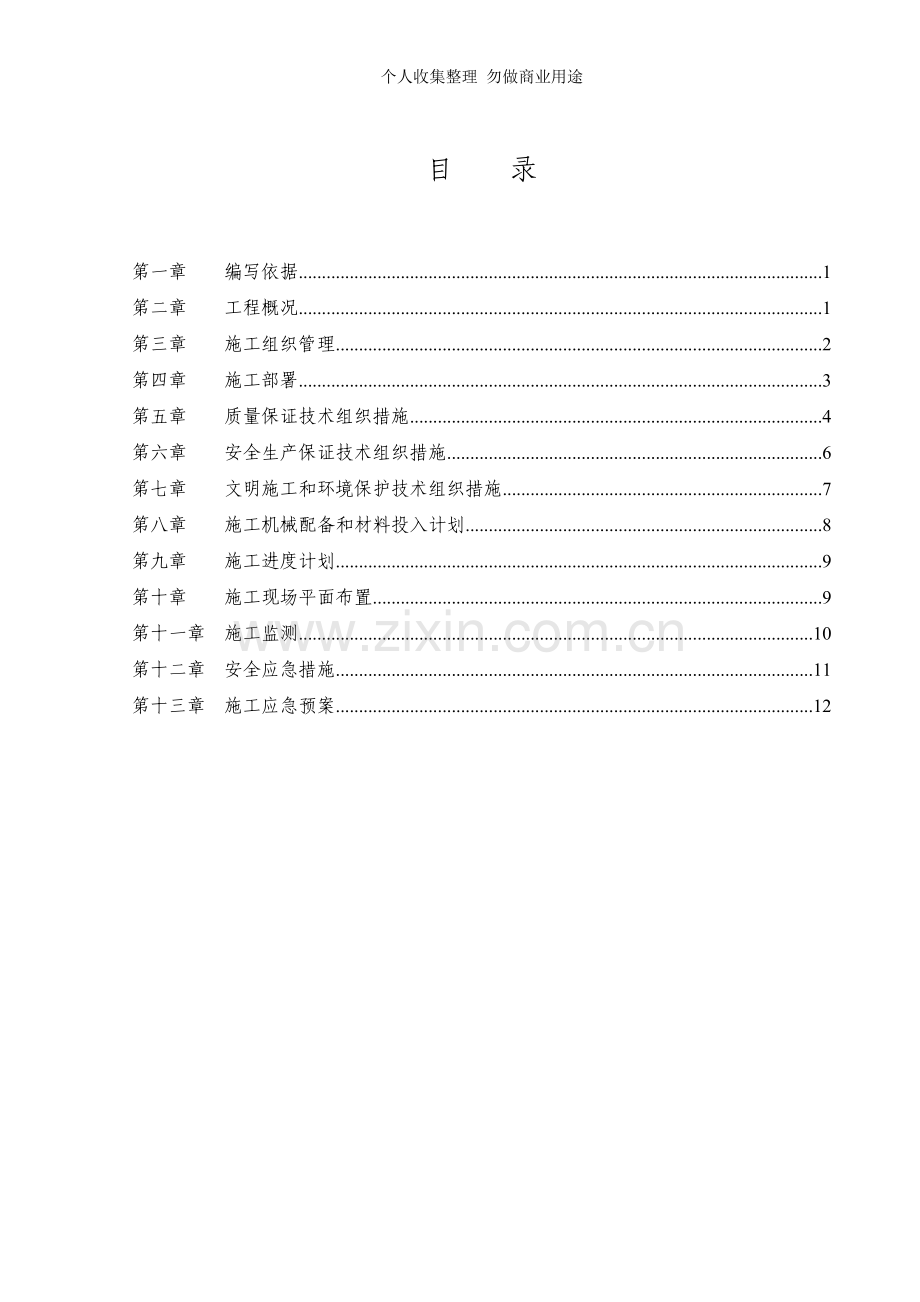

个人收集整理 勿做商业用途韩城新天地基坑支护施工组织方案陕西省建筑基础工程公司第十七分公司二一四年十月目 录第一章 编写依据1第二章 工程概况1第三章 施工组织管理2第四章 施工部署3第五章 质量保证技术组织措施4第六章 安全生产保证技术组织措施6第七章 文明施工和环境保护技术组织措施7第八章 施工机械配备和材料投入计划8第九章 施工进度计划9第十章 施工现场平面布置9第十一章 施工监测10第十二章 安全应急措施11第十三章 施工应急预案12第一章 编写依据根据建设方提供的详勘报告及开挖图，并经过现场踏勘了解现场施工条件，按照以下规范，规程及法律、法规编写此施工方案。（1)建设方提供的资料；（2）岩土工程勘察报告；（3)现行有关技术规范1）建筑地基基础工程施工质量验收规范（GB50202-2002）2）建筑基坑支护技术规范（JGJ120-99）3）湿陷性黄土地区建筑基坑工程安全技术规程（JGJ1672009）4)锚杆喷射混凝土支护技术规范（GB500862001）5）建筑边坡工程技术规范（GB 50330-2002)第二章 工程概况一、工程概况该基坑开挖深度为7。3m7.67m.二、工程地质状况基坑开挖深度范围内,边坡主要由杂填土组成三、基坑支护各分项设计参数本工程基坑开挖深度为7.3m7.67m,按照建设方要求对基坑采取支护。设计采用复合土钉墙支护加护坡桩，微型桩方案,据基坑周围不同环境条件,采用不同的支护方案。1、1-1段：采用复合土钉墙支护:土钉平均长度为6m，土钉采用18钢筋制作；预应力锚索长度15m。2、22段：采用护坡桩+预应力锚索支护:挂网筋平均长度为2m，土钉采用18钢筋制作；预应力锚索长度15m；护坡桩直径700mm，长度15m。3、3-3段：采用微型桩+锚索+土钉墙支护：土钉平均长度为6m，土钉采用18钢筋制作;预应力锚索长度15m；微型桩长度12m。4、4-4段：采用复合土钉墙支护：土钉平均长度为6m，土钉采用18钢筋制作；预应力锚索长度15m.第三章 施工组织管理一、按照工程需要，本工程管理人员安排如下：项目经理部组成人员如下页图框所示。质检员施工员材料员安全员资料员土钉墙施工队生产经理财务经理项目经理二、主要管理人员岗位责任制1、项目经理职责（1）确保项目目标实现，保证业主满意这一项基本职责是检查和衡量项目经理管理成败、水平高低的基本标志。（2）制定项目阶段性目标和项目总体控制计划项目总目标一经确定，项目经理的职责之一就是将总目标分解，划分出主要工作内容和工作量，确定项目阶段性目标的实现标志如形象进度控制点等。（3)组织精干的项目管理班子。这是项目经理管好项目的基本条件，也是项目成功的组织保证.（4)及时决策项目经理需亲自决策的问题包括实施方案、人事任免奖惩、重大技术措施、设备采购方案、资源调配、进度计划安排、合同及设计变更、索赔等.(5）履行合同义务，监督合同执行，处理合同变更项目经理以合同当事人的身份，运用合同的法律约束手段，把项目各方统一到项目目标和合同条款上来.2、生产经理职责负责施工全面管理，包括施工组织管理,设备管理、原辅材料管理、质量检验，安全生产等。并负责对内对外联系及社会环境协调。项目技术员在技术负责人领导下工作,负责收集各种技术资料，编写施工组织设计，熟悉设计意图，发现问题，并提出初步处理方案。3、施工员职责负责施工现场的总体安排，施工进度计划，并对各工序进行安排，全面负责施工工作。施工员负责现场施工机具安排，劳动力的调配，施工质量与工序的管理,并参与安全管理.第四章 施工部署一、施工总体部署土钉墙的施工按照自上而下分段分层进行施工.机械开挖以后再辅以人工修整坡面，坡面平整度的容许偏差为20mm。土钉墙的施工可按照以下顺序进行:（1)修整坡面,埋设厚度标志;(2)安设锚管、注浆、安装连接件；（3)绑扎钢筋网片，喷射混凝土。平整坡面：采用人工修平，达到基本平整,符合设计尺寸要求。放线：按图纸要求用钢尺确定孔位并做好标记，孔位误差小于5cm。安设锚管：锚管采用机械直接顶入杂填土层中.灌注水泥砂浆：采用水灰比0。45-0。5水泥砂浆用砂浆搅拌机搅拌均匀后将注浆管插入距孔底不小于40mm，通过浆泵加压,灌入孔底，缓慢拔出注浆管，直至浆体饱满,稍后需补浆12次。土钉施工后，在修整后的坑壁上将编好的钢筋网固定在土钉上，每隔0。75m设置托垫，防止钢筋网片弯曲。焊好井字型固定筋，然后喷射C20混凝土面层，喷射混凝土拌合采用混合料，喷射采用混凝土喷射机干喷法作业。施工流程要求下一层土方的开挖，应在上层土钉墙喷射完成且初凝后进行.坡面作业各工序，必须组织严密,相互配合，力争达到平衡作业，随挖随支.施工过程中应具备有处理突发事件的施工措施和适量的材料.即使在工期紧张的情况下也绝不能冒进，必须考虑施工质量和安全技术的要求，严格执行施工流程.施工的同时,应在坡顶及坡角采取必要的排水措施,如发现异常情况及时通知设计人员。二、技术经济准备（1）技术负责人组织技术人员、工长、安全员等熟悉场地条件，熟悉图纸,学习施工组织设计，进行各工种、工序的技术交底。(2）将工程所需各种材料进场，并做好材料的检验工作。要求发包方将水电源安装至指定的地点.(3）计划在我方技术人员进场，两日内完成放线工作，并完成报验工作。第五章 质量保证技术组织措施为保证各项质量合格率100%，优良率90%以上, 工程质量完全符合JGJ94-94规定的工程标准，确保工程质量优良，争创省优秀样板工程，做好以下几个方面的工作： 建立质量管理组织机构经理部将成立以项目经理、技术负责人、质检员为一体的质量管理领导小组，把工程质量定为经理部管理的核心。每周开展质量自检与互检活动，并及时总结、提高、评比.实行重奖、重罚。同时会同甲方、监理、设计单位定期检查与抽查,形成上下齐抓共管的良好局面。 建立各项质量管理制度为了确保工程达到优良工程，严格执行岗位责任制，“三检一审制”，处理问题“三不放过制”，“质量一票否决制”,技术档案管理制度等各项管理制度，使质量管理工作制度化、系统化、程序化. 建立质量保证体系严格执行我单位通过认证,执行ISO9000质量认证的质量保证体系，人人都担负质量责任，树立全面质量意识。 加强职工的质量教育教育职工牢固树立“百年大计、质量为本”的观念，树立“质量就是企业生命”的思想，形成全员重视质量，提出全员创优意识。土钉墙施工质量保证措施:1、喷射混凝土作业应符合下列规定；（1）喷射作业分段进行，同一分段内喷射，一次喷射厚度不宜小于40mm；（2)喷射混凝土时，喷头与受喷面应保持垂直，距离宜为0.61.0m，(3）喷射混凝土终凝后，应喷水养护，养护时间根据气温确定；2、喷射混凝土面层中的钢筋网铺设应符合下列规定；土钉端的堵头应焊接牢固,保证加强筋与土钉的连接.3、施工中应注意的问题（1）为防止基坑边坡的裸露土体发生坍塌，对于易塌的土体可采取以下措施:对修整后的边壁立即喷上一层薄的砂浆或混凝土.（2）施工应在排除地下水的条件下进行施工，应采取恰当的排水措施包括地沟排水,支护内部排水，以及基坑排水，以避免土体处于饱和状态并减轻作用于面层上的静水压力。(3）基坑四周支护范围内的地表应加以修整，构筑排水沟和水泥砂浆面层，防止地表水向下渗漏。(4)为了排出聚积在基坑内的渗水和雨水,应在坑底设置排水沟及积水坑。排水沟应离开边壁1.0，坑内积水应该及时抽出。（5）在喷射混凝土之前，面层内的钢筋网片应牢固固定在边壁上，并符合规定的保护层厚度要求。钢筋网片可用插入土中的钢筋固定，在混凝土喷射下不出现震动.（6)钢筋网片绑扎成型，网格容许偏差10+10mm，钢筋网铺设时每边搭接长度应不小于一个网格边长或200mm。（7）喷射混凝土配合比应通过试验确定,粗骨料最大粒径不大于12mm，水灰比不大于0.45。（8）本工程采用干作业法施工，在施工前对施工人员进行考核，保证喷射混凝土的水灰比和质量能达到要求。喷射混凝土前要对机械设备、风、水管路和电路进行全面检查及试运转。（9）喷射混凝土,喷头与受喷面距离控制在0。61.0范围内,射流方向垂直与喷射面，在钢筋部位，应先喷填钢筋后方,然后再喷填钢筋前方，防止在钢筋背面出现空隙。（10)为保证施工时的喷射混凝土厚度达到规定值，在边壁上垂直打入短的钢筋段作为标志。在继续进行下部喷射混凝土作业时,要仔细清除施工结合面上余留的浮浆层和松散碎屑，并喷水使之潮湿.(11）喷射混凝土初凝后，应根据现场情况喷水养护。冬季采用彩条布覆盖保温。(12）喷射混凝土强度采用边长100mm的立方块进行测试,制作试块试应将试模底面紧贴侧壁边,从侧向喷入混凝土。第六章 安全生产保证技术组织措施一 总则1） 建立安全管理体系。成立以项目经理为组长、 各机班组负责人专职安全员参加的项目安全管理机构。建立各项安全制度.定期进行安全大检查，定期召开安全工作会议，通报各工种、各部门安全情况，总结前期经验，安排下步安全工作重点。2）坚持“安全第一，预防为主”的原则， 严格遵守国家和企业的“施工安全操作规程”。3） 建立安全事故报告制度.二、施工中应注意的安全事项调直机的安全注意事项1）在调直块未固定、防护罩未盖好前不得送料，作业中严禁打开各部防护罩及调整间隙。2)钢筋送入后,手不得接近转动部位，并保持一定的距离。喷浆机的安全注意事项1）在喷嘴的前方或左右5m范围内不得站人，停歇时，喷嘴不得对向人体。2）用压缩空气吹洗零件时，严禁将出风口对准人体或其它设备。空气压缩机的安全注意事项1）运转中偶遇停电时，应立即切断电源。2)作业环境应保持清洁、干燥，储气罐应放在通风良好处，在其周围15m以内不得进行焊接和热加工作业。电焊机的安全注意事项1）长期停用的电焊机，使用时需检验其绝缘电阻（不得低于0.5M），接线部分不得有腐蚀和受潮现象。2）焊接现场的10m范围内,不得堆放氧气瓶、乙炔发生器、木材等易燃物。3）作业后应清理场地、灭绝火种，切断电源锁好闸箱.钢筋作业安全注意事项1)展开盘圆钢筋要一头卡牢，防止回弹。2）拉直钢筋时的卡头要卡牢、地锚要稳固、拉筋沿线的2m宽区域内禁止人员通过。3）高大钢筋骨架应设临时支撑固定,以防倾倒。4）绑扎墙、柱钢筋时应搭设合适的作业架子,不得站在钢筋骨架上或攀钢筋骨架上下.第七章 文明施工和环境保护技术组织措施一. 文明施工保证措施（1）基坑边沿设护栏，标语和各种标牌.（2)建立文明施工责任制,明确管理负责人，作到现场清洁整齐.（3）施工现场平整，道路坚实畅通，清除积土。(4）施工现场临时水电有专人管理，没有长流水、长明灯。（5)施工现场的临时设施包括生产、办公、仓库、料场、临时上下水管道以及照明、动力线路,要严格按照有关规定及施工组织设计确定的平面布置图布置。（6)操作地点及周围必须清洁整齐,作到活完脚下清，工完场地清，保证施工现场清洁整齐，施工道路畅通。（7)施工现场不准乱堆放垃圾及余物，应在适当地点设置临时堆放点，并定期外运，清运渣土垃圾及流体物品,要采取遮盖防漏措施。（8）施工现场设置宣传标语和黑板报，并适时更换内容，切实起到鼓舞士气，表扬先进，鞭促后进的作用。（9）进入施工现场的人员必须正确佩带胸牌和安全帽，严禁穿拖鞋、凉鞋、高跟鞋。严禁酒后进入施工现场。二.环境保护措施（1） 运输材料的车辆进入施工现场，严禁鸣笛，装卸材料应做到轻拿轻放.(2） 施工现场存放的油料和化学溶剂等物品应设有专门的库房，地面应做防渗漏处理。（3） 施工现场混凝土搅拌场所应采取封闭、降尘措施.(4） 施工现场严禁焚烧各类废弃物.(5) 施工现场应设置密闭式垃圾站，施工垃圾、生活垃圾应分类存放，并应及时清运出场。第八章 施工机械配备和材料投入计划一 机械配备计划主要施工机械设备表序号机械或设备名称型号规格数量额定功率kW生产能力备注1空压机9m31台552砼喷射机P-5.51台5.55.5m3/h3电焊机BXP1台164切割机1台35顶管机1台二 临时用电、用地2.1 水施工用水及生活用水本施工场地的自来水，日用量50m3/天。2.2 电用电计划:总用电量为p=1。05（k1p1/cosF+k2p2+k3p3+k4p4)其中：p-供电设备总需用容量，kw； p1-电动机额定功率，kw，取0.6；p2-电焊机额定功率kw，取0.6;p3室内照明容量kw，取0.8;p4-室外照明容量kw,取1。0；cosF-电动机的平均功率数（0。650.75)故施工用电总计划为: p=1.050.6(190+33+33+18+18)/0.7+0.645+0。810+1.017 =317.4kw所以本工程施工用电总量为317.4kw。三 劳动力安排计划及劳务分包情况本工程施工主要使用本公司机械设备。主要施工人员均为社会雇佣，主要是我公司长年雇用的熟练农民工。施工人员计如下表:施工队伍岗位人数主 要 职 责修坡组修整边坡6基坑边坡工作面开挖后负责修整边坡至设计要求成孔组土钉成孔10负责土钉成孔至设计要求挂网组铺设钢筋网15负责钢筋网的铺设工作及加强筋的施工砼喷射组喷射砼8负责喷射混凝土第九章 施工进度计划本工程计划工期30天。具体施工进度情况根据现场土方开挖进度情况进行随时调整,根据土方开挖的进展，边开挖边支护，有支护工作面就进行支护,保证按期按质完成工程任务。第十章 施工现场平面布置一、施工现场布置说明 根据工程情况和现场条件及施工进度计划的要求，现场布置如下：1、在基坑北侧围墙内设置钢筋加工场地,砂石、水泥根据基坑支护要求放置在基坑内侧。2、 施工用水电布置用电：由于基坑支护工程用电的临时性，200kw发电机提供电力，根据施工进度情况随时调整位置.用水:现场施工及生活用水位于基坑北侧，施工用水才用软水管引入施工作业区域。3、临建为满足现场施工管理人员住宿条件,现场搭建帐篷,并结合材料堆放看护在合适的位置布置。第十一章 施工监测一 监测注意事项1、量测数据必须完整、可靠,对施工工况应有详细的描述，起到施工监控的作用，为设计和施工提供依据.尤其要做好初始数据的记录，各监测项目在基坑支护施工前应测得稳定的初始值，且不得少于两次。2、施工期间要对全过程进行观测。基坑开挖期间，每开挖一层，观测一次。基坑开挖结束后,一个月内,每周一次。之后半年内每两周一次，然后每月一次直到回填结束。如果现场监测有异常情况，必须加密观测周期,有必要时每天观测一次或连续观测。3、每次监测工作结束后,均须及时整理监测资料，以便发现数据有误时，及时改正和补测，当发现测值有明显异常时，应迅速通知施工主管和监理单位，以便采取相应措施。并定期向建设、监理和设计方提供一份监测报告。4、每次监测得到的原始数据经过审核、消除错误后，就可计算分析所采集的数据。根据计算结果，绘出各观测项目观测值与施工工序、施工进度及开挖过程的关系曲线。在此基础上，对各观测资料进行综合分析，以说明支护结构体系和建筑物在观测期间的工作状态与其变化规律和发展趋势，判断其工作状态是否正常或找出问题的原因,并提出处理措施的建议，供研究解决问题参考。 二 变形报警标准满足以下条件时,认为达到报警状态，须采取措施.土钉墙的水平变形连续两个观测周期累计超过5mm，或者使用期间累计总变形量超过20mm；施工现场采取其他的其他观测手段发现变形速度快而且累计变形量较大时.三 信息化施工和动态设计 1、基坑支护工程必须采取信息化施工和动态设计，以确保采取的措施符合实际情况。 2、施工过程中，每开挖一层，施工人员必须对照岩土工程勘察报告”检查地层土质是否相符，并及时反馈设计人员，检查现场与勘察报告的差异性。 3、设计人员必须根据以上变化，及时调整设计，使其与实际情况相符. 第十二章 安全应急措施安全工作重在预防，提高工作人员的安全意识和自我保护能力。但意外事故发生时,不要惊慌，按以下措施进行善后处理：一 组织抢救和自救1、意外发生时，在场的施工人员班组长、工长、机长、现场管理人 员都有责任组织在场人员进行抢救和自救工作。2、上述人员在事故发生时一定保持冷静，判断事故是否还有蔓延和扩大的趋势.如事故还有蔓延和扩大的趋势，应立即组织在场人员撤离危险地带，不要惊慌乱跑，以避免不必要的伤亡事故。如事故无蔓延和扩大的趋势，应组织在场人员对伤者在安全地段进行抢救,同时尽快通知上级领导和安全管理部门及监理部门。3、抢救方法:根据本单位工作性质，工地常见工伤事故类型，简介几种抢救方法如下：对因肢体断裂而造成快速失血的伤员，应迅速用绷带、布条或软索对失血伤口的上部进行捆扎,延缓失血速度,避免伤员在抢救过程中因失血过多而造成不必要伤亡。这种方法常用于胳膊、腿手指、脚趾等部位的受伤抢救工作。对受伤部位大量失血的伤员，应迅速用绷带对伤口进行层层缠绕包扎,延缓失血速度。这种方法常用于头、颈、胸腹和其它部位的受伤抢救工作。对因掩埋窒息但时间较短的伤员,应立即进行人工呼吸，同时进行人工心跳启动,具体方法如下:1）将伤员面朝上平放于平整地面,救治者口对口对伤员进行人工呼吸3次，同时将左掌背放于伤员左胸上，用右拳重击或短促的重压；两种方法交替进行。对短时间内窒息心跳停止的伤员，及时的救治往往有起死回生的功效.2)短暂的工地抢救工作结束后，应立即将伤员就近送往医院进行正规救治。如果情况紧急,伤员有生命危险，在工地无运输车辆的情况下，可拦截过往车辆运送伤员；如伤员暂无生命危险，且工地附近无其他车辆通过，可拨打120救护车前往工地救治伤员。对伤员已断离的肢体应同时送往医院，为降低受伤后果严重程度创造条件.3）在抢救因坍塌事故被掩埋的伤员的同时，要派专职安全工作人员或安排专人监测塌方事故地点周围的异常情况,避免因再次塌方造成新的事故。4)在抢救因坍塌事故被掩埋的伤员时，如坍塌面较小或掩埋深度不大的情况下，尽量不用尖锐或重量较大的工具,避免不必要伤亡。5）对已救出的被坍塌物掩埋的伤员，应先清除其口、鼻腔内杂物，保证其呼吸道顺畅,再根据具体情况施救。自救:事故发生后,伤员在周围无人帮助且尚能动作的情况下,应参照前述的抢救办法自行救治，防止伤情进一步加重；如能自行移动，应设法脱离危险地带再呼救或通知工地其他人员帮助救治。二 物质保障2.1 项目部设立专项基金,用于工伤事故的紧急救治费用。常备额度为人民币伍仟元整，有项目经理专控，任何人不得以任何理由擅自挪用。2.2 工地长备一些常用的救治物品,如绷带、纱布、创可贴等,作为抢救时应急使用。存放在大多数人都知道的地方，便于紧急时使用。三 应急组织机构及人员事故发生，在场的人员由最高管理职务者担任应急总指挥,负责组织现场抢救工作和通知有关领导和部门的通讯工作。不论任何层面的工作人员,一旦事故发生时，在现场没有比自己更高的管理人员在场时，自己就是总指挥，就有权指挥其他人按本措施第一条内容进行应急工作。其他人应服从指挥者的正确调遣，以救人为主要目的.不能因推诿、争吵、胆怯偷跑或拒不服从指挥而耽误抢救工作,否则追究当事人责任.每个工地办公室内都要张贴本施工项目部人员、甲方、监理以及相关人员的通讯联络号码，已备现场人员应急时使用。第十三章 施工应急预案在基坑开挖至基坑回填期间,加强对基坑周边及周围建筑的巡查观测，发现异常情况,我方将采取以下措施保证基坑及周围建筑物的安全：1、堆土反压并加固（针对基坑较浅时,有坍塌趋势的区段）；2、增加土钉，减小土钉排距、间距。
