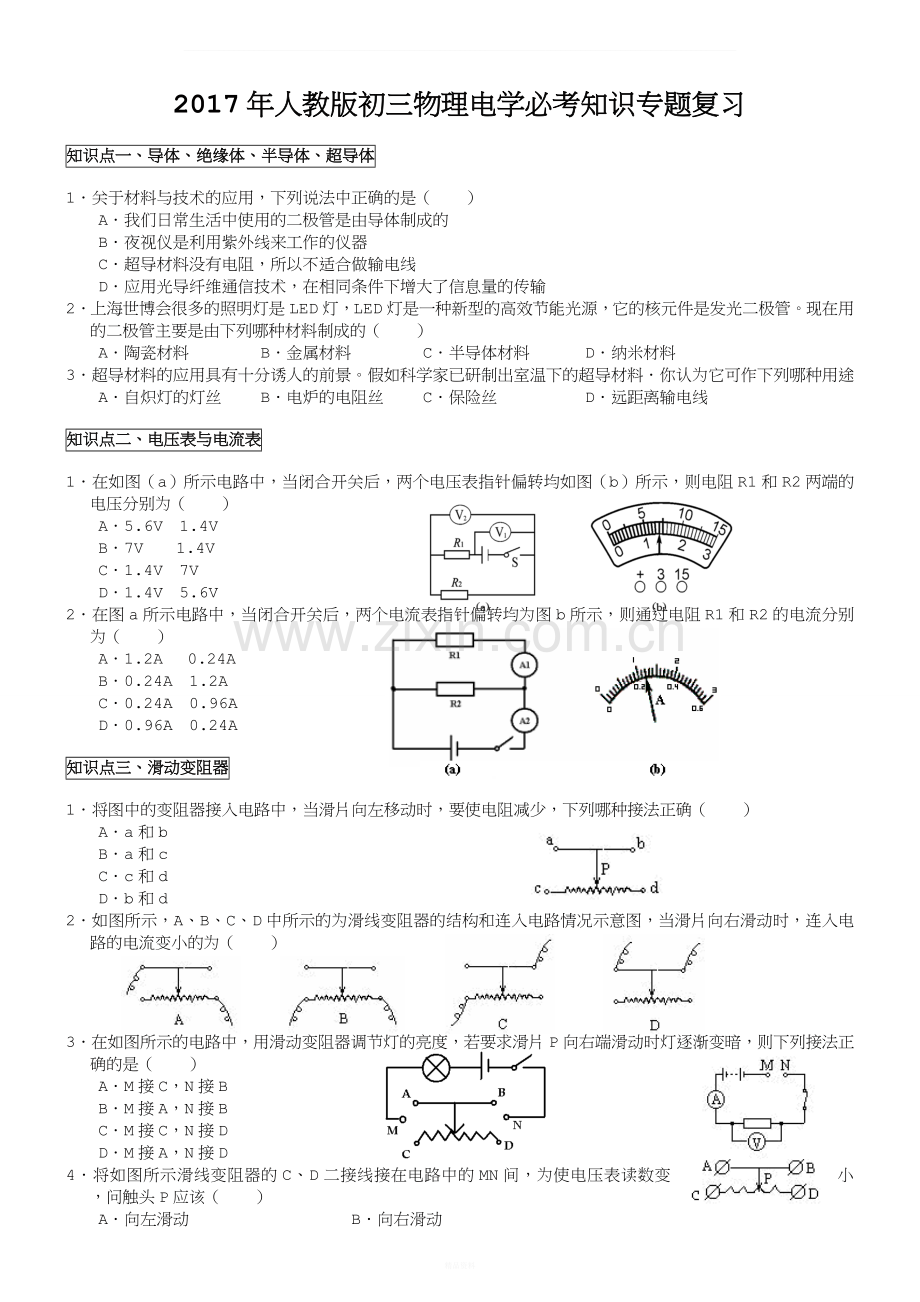

2017年人教版初三物理电学必考知识专题复习.doc

_2017年人教版初三物理电学必考知识专题复习知识点一、导体、绝缘体、半导体、超导体1关于材料与技术的应用，下列说法中正确的是（ ）A我们日常生活中使用的二极管是由导体制成的B夜视仪是利用紫外线来工作的仪器C超导材料没有电阻，所以不适合做输电线D应用光导纤维通信技术，在相同条件下增大了信息量的传输2上海世博会很多的照明灯是LED灯，LED灯是一种新型的高效节能光源，它的核元件是发光二极管。现在用的二极管主要是由下列哪种材料制成的（ ）A陶瓷材料B金属材料C半导体材料D纳米材料3超导材料的应用具有十分诱人的前景。假如科学家已研制出室温下的超导材料你认为它可作下列哪种用途A自炽灯的灯丝B电炉的电阻丝C保险丝D远距离输电线知识点二、电压表与电流表1在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）A5.6V 1.4VB7V 1.4VC1.4V 7VD1.4V 5.6V2在图a所示电路中，当闭合开关后，两个电流表指针偏转均为图b所示，则通过电阻R1和R2的电流分别为（ ）A1.2A 0.24AB0.24A 1.2AC0.24A 0.96AD0.96A 0.24A知识点三、滑动变阻器1将图中的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（ ）Aa和bBa和cCc和dDb和d2如图所示，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电流变小的为（ ）3在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）AM接C，N接B BM接A，N接B CM接C，N接D DM接A，N接D4将如图所示滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该（ ）A向左滑动 B向右滑动C向左、向右均可以 D无法实现知识点四、概念题1关于电阻，下列说法中正确的是（ ）A铜导线的电阻比铁导线的电阻小 B导体的电阻越大，电流通过导体产生的热量越多C某学校教学楼中，同时发光的电灯越多，电路的总电阻越小 D导体两端的电压越大，导体的电阻越大2下面说法正确的是（ ）A电路断开后，电路中的电流为零，因此电源电压也为零B电路两端只要有电压，电路中就一定有电流C电压表有一定的量程，使用时选择的量程越大越好D在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等3根据欧姆定律公式 ，可以导出 ，由此公式得出的正确结论是（ ）A电路两端的电压越大，电路中的电阻就越大 B通过导体的电流强度减小，导体的电阻就增大C导体的电阻跟电压成正比，跟电流强度成反比D导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变4下列关于电功率的说法正确的是（ ）A用电器的电功率越大，它消耗的电能越多 B用电器的电功率越大，它消耗电能越快C用电器工作时间越长，它的电功率越大 D用电器的电能与其功率无关，只与通电时间有关5电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电导线却不太热，这是因为（ ）A通过电炉丝的电流比较大B电炉丝的电阻比较大C以上两种说法都对D无法确定知识点五、常识题1装有两节新干电池的手电筒，它的电压是_V，我们日常生活用电的电压是_，家里的电灯、电视、电冰箱等家用电器的连接方式是_的（填“串联”或“并联”），对人体来说只有_ _的电压是安全的。2空调、微波炉、电炉、电热水器电功率约1000W电流约5A 洗衣机电功率约500W电流约2A电视机、电冰箱电功率约100W200W电流约1A房间的灯泡电功率约40W电流约0.2A知识点六、UI图与IU图1在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图像，请你根据图像比较电阻R1与R2的大小，R1_R2。（选填“大于”、“等于”或“小于”）2小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图像。由图可得甲的电阻为_，甲、乙两个电阻串联后总电阻是_；这两个电阻串联后接在电压为9V的电源上，电路中的电流为_A；这两个电阻并联后接在9V电源上，干路中的电流为_A。3在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为_；将A和B并联后接在电压为2 V的电源两端，则通过A和B的总电流是_A。第1题 第2题 第3题 知识点七、电路动态变化1如图所示的电路，闭合开关，将滑动变阻器的滑片P向B端移动，电流表的示数将_，电压表的示数将_。（选填“变小”、“不变”或“变大”）2在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将_，电压表V与电压表V1示数的差值将_。（均选填“变大”、“变小”或“不变”）第1题图第2题图第3题图3如图所示的电路中，电源电压恒定不变，当开关S闭合时（ ）A电压表示数变小，电流表示数变小，灯变暗 B电压表示数变大，电流表示数变大，灯变亮C电压表示数不变，电流表示数不变，灯的亮度不变 D电压表示数不变，电流表示数变小，灯变暗知识点八、串并联中电阻与各个物理量的关系（1）串联电路中，串联电路中，电阻越大，其两端电压越大，消耗的功率越大。（2）并联电路中，并联电路中，电阻越大，其通过电流越小，消耗的功率越小。1有两个电阻之比R1：R2=2：5，把它们串联在电路中，通过它们的电流强度之比I1：I2=_，加在它们的两端电压之比U1：U2=_；如果把它们并联在电路中，通过它们的电流之比I1：I2=_，加在它们两端的电压之比是U1：U2=_。2电阻R1：R2=3：1，若将它们串联在电源两端，相同时间内电流做功之比W1：W2=_；电功率之比P1：P2=_。3甲、乙两个灯泡分别标有“220V 40W”、“220V 60W”字样，并联在220V电源上，通过灯丝电流强度大的是_灯泡，灯丝电阻较大的是_灯泡如果两灯泡钨丝长短一样，则钨丝较粗的是_，使用相同时间，甲、乙两灯消耗的电能之比是_。4把标有“36V 15W” 的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则（ ）A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮5如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为甲：乙2：3，则R1：R2=_，若甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲：U乙_。6如图所示的是电阻值不同的两个电阻的IU图象，从图中可知R1_R2。若将R1和R2串联接在电源上，消耗的电功率P1_P2；若将R1和R2并联接在电源上，相同时间内消耗的电能W1_W2。（填“”、“”或“=”） 第5题图第6题图知识点九、电能表1对于下图中的各种数据，说法不正确的是（ ）A、电能表正常工作时的电压一定为220V，电流一定为10AB、每消耗1kWh的电能，电能表的转盘转3000转C、同时使用的用电器总功率不能超过2200WD、电能表读数的单位是KWh，也就是“度”2右图是一个电能表，对其中的重要参数，下列说法中错误的是（ ）A“220V”是说这个电能表应该在220伏的电路中使用B“5(10)A”是说这个电能表使用时额定最大电流为5安C“50Hz”是说这个电能表应在50赫兹的交流电路中使用D“2500r/kWh”是说接在这个电能表的用电器，每消耗1千瓦时的电能，电能表上的转盘转过2500转3电能表是测量_的仪表。一位同学家上月底电能表的读数与本月底电能表的读数分别是_、_。该同学家本月用电_度，4小明家的电能表上标有“1200R/kWh”字样，当他家只有电视机在工作时，50分钟转盘转动120圈，则（1）电视机消耗了多少电能？（2）电视机的功率多大？知识点十、安全用电A B C D1下列各图中，符合安全用电原则的做法是（ ）2请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。地线3将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率用电器。 知识点十一、实验、电路图1如图所示，现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压。请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。2为了探究电流与电压的关系，小华设计了如图所示的实验电路图。（1）实验选用的器材如图所示，其中电源为2节干电池，定值电阻为10，滑动变阻器标有“10 2A”字样，则实验时电压表应选用的量程为_V，电流表应选用的量程为_A。（2）请根据电路图用笔画线代替导线，将上图中的元件连成电路。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。3在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 0.4A”的小灯泡、标有“20 1.5A”的滑动变阻器，导线若干。（1）请用笔画线代替导线，按照所示的电路图，将实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：_。_。（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是（ ）A更换小灯泡B检查电路是否断路C移动滑动变阻器滑片，观察小灯泡是否发光4按要求设计并连接电路。要求：（1）两灯并联；（2）电流表测灯L1的电流；（3）变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮。根据要求连接实物图，再根据实物图在右边画出对应的电路图。6在学习焦耳定律时，利用如图所示的装置，镍铬合金丝1和镍铬合金丝2的长度相同，但镍铬合金丝1比镍铬合金丝2细。（1）镍铬合金丝1的电阻_（填“大于”或“小于”）镍铬合金丝2的电阻。（2）该装置可探究在_、_相同时，电热与_有关。（3）本实验应观察_的变化。（4）按小红的想法进行实验，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，说明在其它条件相同时，导体的电阻越小产生的热量越_（填“多”或“少”）。知识点十二、计算题1太阳能电动车，它由太阳能电池提供动力，右图是它的电路简化图，光能转化为电能储存在太阳能电池中，提供电动机转动需要的动力，可通过改变调速电阻来调节电动机转速。已知太阳能电池电压为600V。请回答以下问题：（1）当调速电阻的滑片P在最右端时，调速电阻接入电路的阻值为10，闭合开关S，电压表示数为500V，此时电动机的电功率是多少？（2）当调速电阻的滑片P滑到最左端时，电动机电功率达到18KW，此时电流表示数多大？2课外活动小组的小辉同学用“12V 24W”的灯泡设计了一种可调光电灯，其原理如图所示。当开关S连接1时，灯泡正常发光，（忽略温度对电阻的影响）。当开关S连接2时，测得电路中电流为1.5A。求： （1）灯泡电阻是多大？ （2）电源电压是多少？ （3）电阻R的阻值是多少？此时电路的总功率是多少？3如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？4某同学在课外实践活动中自制一个可调节亮度的台灯，他设计的电路如图所示。灯泡上标有“220V 40W”，滑动变阻器R上标有“990 5A”，设灯泡的电阻不随温度改变，电源电压保持220V不变，求：（1）灯泡的电阻；（2）灯泡最亮时实际消耗的电功率；（3）灯泡最暗时，求电路中的电流I和滑动变阻器每分钟产生的热量Q。 220VSR1S1R25小明家的电热饮水机，有加热和保温两种工作状态。饮水机的铭牌数据与电路原理如图所示：额定电压加热时功率保温时功率220V440W40W （1）当开关S闭合、S1闭合时，电路处于什么工作状态。 （2）正常加热时通过饮水机的电流； （3）电阻R1的阻值；产品名称：开水煲额定频率：50Hz额定功率：1100W额定电压：220V容量：1.2L型号：JKY-12C09C6一只开水煲的铭牌如图所示，内部由开关和电热丝组成。求：（1）正常工作时，通过内部电热丝的电流；（2）内部电热丝的电阻；（3）额定电压下工作5min消耗的电能Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
