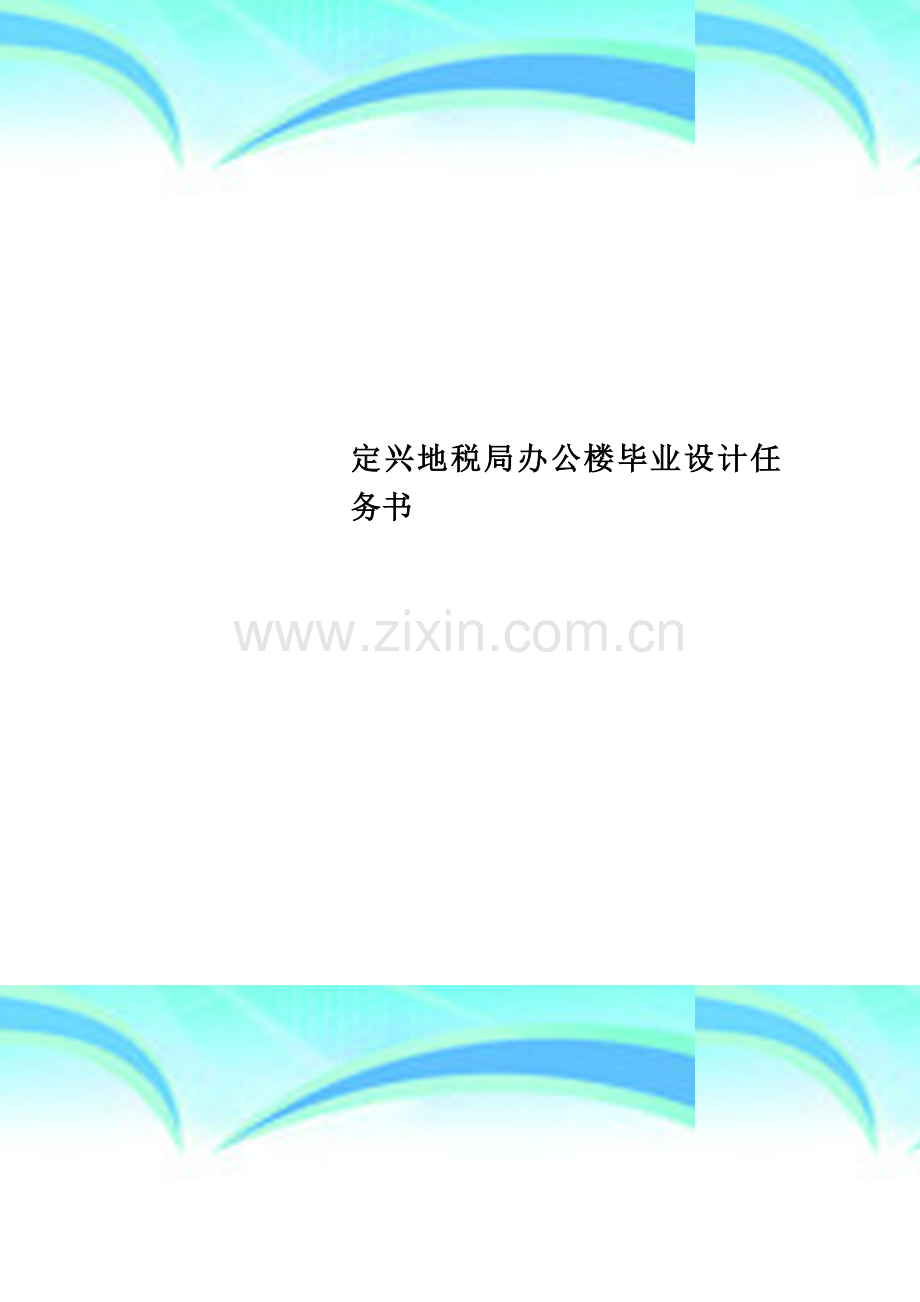

定兴地税局办公楼毕业设计任务书.doc

定兴地税局办公楼毕业设计任务书 作者： 日期：2 个人收集整理 勿做商业用途华北电力大学科技学院毕业设计（论文)任务书所在院系 建筑工程系 专业班号 学生姓名 指导教师签名 审批人签字 毕业设计题目 定兴地税局办公楼建筑结构设计 2012年1月5日一、毕业设计的主要内容在办公楼工程设计中主要解决以下几个方面问题，：首先是建筑方案设计问题；第二是建筑施工图设计问题；第三是结构施工图设计问题；还有建筑结构水暖电各工种之间的关系问题。建筑部分（一）办公楼工程的设计条件1、项目名称：定兴地方税务局2、建设地点：保定市定兴县3、项目概述：随着地方经济的发展，现有税务机关办公建筑已无法满足使用要求，经上级机关及市计201136号文件批准，在规划用地上，新建地方税务局办公楼。工程建设资金来自上级拨款及自筹,要求建筑形式庄严大方，且具有现代气息。4、用地概况：用地范围内地表基本平坦，无搬迁和进一步平整场地的要求，整个场地由北向南保持5左右的坡度，南侧临城市行政区干道，东侧为民政局，西侧为工商局占地，用地情况见附图。5、技术条件：某市位置：北纬3741东经11618场地标高：17。2m日照间距系数:冬至日1小时系数为1。78，原则控制1。5降雨量:全年总降雨量为(平均548。9）最大日降雨量228。8气温：最热月平均温度29.3最冷月平均温度-4。5极端最高温度43。3极端最低温度22主导风向:属温带大陆性气候，风向以西南风和东北风最多.市政设施：各种管线由小区外引入,煤气和热力由城市管网供应。耐火等级:二级,抗震设防:七度设防地质土质概述：素填土0。51.0m,粉质粘土4.75.8m， 粉土0.51。3m，粉质粘土2。5m用地范围内，建议采用天然地基浅基础，基础埋深为自然地面之下1。2m，以粉质粘土为主要持力层,承载力标准值为150KPa,冰冻深度:0。55m.6、规划要求：地税局占地1。5公倾，其中道路占地0.18公倾，南侧建筑红线距道路中心线18m,建筑控制线由建筑红线退后4m，建筑层数控制为六层，建筑形式应与周围建筑环境相协调。外部停车考虑8个停车位，内部停车考虑10个停车位。7、建筑组成及设计要求：办公楼建筑面积约为3800，层数：4层或局部4层。具体的房间布局要求及功能要求由设计人员通过进一步调查及征求意见后确定。1)会议用房：容纳150人多功能厅一个，约200。容纳50人中小型会议室一个。容纳20人小型会议室二个.2) 办公用房：52个标准间 （征收管理科、税政科、征管科、计划科、会计科、办公室、局长室、稽查科、政工科、税警室、监察室）3） 辅助办公用房：16个标准间 (档案、资料、文印、计算机房、库房）4) 技术用房：4个标准间（配电、保安监控)5) 辅助用房：传达值班：2个标准间会客室：6个标准间厕所、水房（二）办公楼工程的建筑设计要求1、布局合理，功能齐全，环境舒适，整体方案要与环境结合，塑造城市新景观.2、纳税申报大厅及附房要考虑无障碍设计要求，楼梯、电梯设计应合理，办公楼内应考虑空调系统的选择。3、满足建筑规划,结构安全要求.4、遵守国家法律、法规，设计规范及标准.(三）办公楼工程的建筑设计成果要求图纸要求:以下内容采用硫酸图纸手绘完成.1、 建筑设计说明2、 总平面图1：5003、 办公楼各层平面图1:1004、 立面图（1：100) 5、 剖面图（1：100）6、 屋顶平面图（1:200）7、 楼梯详图（1：50）8、 工程做法，门窗表及部分建筑详图利用计算机绘制以下三张图l 办公楼首层平面图1：100l 办公楼正立面图1：100l 办公楼剖面图1：100（四）办公楼工程的结构设计成果要求结构部分主要任务包括设计说明书和施工图两部分。1、设计说明书设计说明书要求包括以下各方面内容:1）设计概况。2）结构设计说明。3）结构计算书。4）其他相关内容。2、设计施工图设计施工图要求包括以下一些施工图.1）结构设计总说明.2）基础图。3）结构平面布置图。4）框架梁、柱配筋图。5）楼梯结构图。6）现浇梁详图。7)雨蓬、阳台等详图。3、结构设计计算书内容：计算说明书要求内容全面, 包括有目录， 章节, 索引等方面， 需要进行结构方案比较, 技术与经济分析， 要有详细的建筑面积， 抗震等级等各项指标， 同时写出不少于700字的英文简明摘要。其次， 计算书中要有详细的荷载计算,构件选型，内力计算与配筋的计算公式及主要数据,要求步骤清晰，思路明确，编写出结构设计总说明。二、基本要求通过毕业设计主要达到以下目的:1、促使学生掌握建筑设计方法和步骤，熟悉方案与施工图的表达方法和表达技能。2、通过毕业设计，使学生巩固、加深所学理论知识,能够灵活运用所学专业知识，来解决实际问题.3、发挥学生的学习主动性,培养学生自学与独立工作能力,以适应随后升学与就业要求.4、培养学生热爱所学专业，具有良好职业道德和创新精神,为学生能成为新一代的建筑工程师打下基础。建筑设计部分主要分为三个阶段：（一） 设计前期阶段明确场地方位、面积、朝向、距建筑红线位置等。了解场地环境，地形、地质水文条件、当地气象、场地建筑物、构筑物等现状。场地内外交通运输，以及人防、消防要求，明确各个建筑的用途、性质、规模和设计标准，了解建筑组成并进行功能分析,确定建筑结构形式,建筑材料，熟悉建筑规范要求，掌握绘图技巧，收集相关设计资料.进行调查研究：参观学习已建成的同类建筑，扩大眼界，广开思路,对设计要求进行符合，考虑功能分区，使用功能有何特点,考虑如何利用地形.调查尽可能贯穿于设计的始终，以便发挥更大的作用.（二） 建筑方案设计阶段总平面方案构思:根据使用功能要求，计算各个建筑物构筑物的面积与规模，设计建筑物，构筑物的平面形式，确定出入口位置和层数等，然后按地形图的比例尺寸，绘出各建筑物、构筑物的轮廊尺寸,在地形图上试摆几个方案,选出认为较好的方案，对各方案做技术经济比较，反复推敲，综合两个方案供辅导教师审阅.主体建筑方案构思：在总体布局基础上考虑单体建筑设计，单体建筑方案构思首先由平面开始，按功能分析结果，找出各部分、各房间的相互关系，画出各部分的相互关系图，确定各部分、各房间的平面及空间尺寸。第二，对平面现做过初步考虑后,就应尽快地从平、立、剖三个方面考虑设计方案,画出平、立、剖方案图。第三，进行方案草图设计，过程为:分析构想表达，把构思不断地、准确地记录下来，并不断深入进行方案的比较.表达的方法与过程是：块体组合-粗线条构图多草图方案比较方案推敲绘制正式方案。设计中应抓主要矛盾，解决矛盾，时刻顾及大的布局，分析解决细节问题。总体布置与单体间的关系：总体（粗)单体总体（细）（三）建筑施工图设计阶段施工图设计是设计的最后阶段，它的主要任务是将前一阶段的成果绘制成正式施工图，并编制成正式文件，做为施工的依据。施工图设计要达到规定深度要求.结构部分设计主要内容以及要求1、施工图内容及要求：1） 结构设计总说明 (2号图)（1)适用范围（2)工程概况(3)设计依据(4）自然条件（5）设计荷载(6）主要建材(7)砼保护层（8）钢筋锚固（9）钢筋接头（10）地基与基础（11）结构构件（12)砌体与过梁(13）施工要求（14）其他事项 2） 基础图 （1）基础平面布置图（1：100）1应绘出柱网布置、纵横轴线关系，基础和基础梁的平面位置、尺寸、标高及其编号，柱及构造柱的平面位置、尺寸、标高及其编号。2应表示出0。00以下的预留孔洞的位置、尺寸、标高.3附注说明:本工程0.00相应的绝对标高，基础埋置在地基中的位置及所在土层，基底处理措施,地基的承载能力，以及对施工的有关要求。（2）基础详图（剖面图,1：30）1柱下独立基础基础:应绘出基础的平面及剖面、配筋，标注总尺寸、分尺寸、标高、轴线关系、基础垫层等。2附注说明：基础材料、垫层材料、防潮层做法，对回填土的技术要求，地面以下的钢筋混凝土构件的钢筋保护层厚度要求及其他对施工的要求。（3)构造柱详图（1：20)应绘出构造柱与墙体的截面、配筋，构造柱与墙体的拉结钢筋及做法,（可参见图集02G011）。3） 结构平面布置图（1:100）（1)绘出与建筑图一致的轴线网及梁、柱、砌体墙、框架等位置,并注明编号.（2）现浇板沿斜线注明板号,钢筋应编号，板厚、配筋一般布置在平面图上，亦可另绘放大比例的配筋图，注明板顶标高，标高有变化处绘局部剖面,标出直径300mm预留洞的大小和位置，绘出洞边的加强筋。(3）圈梁应注明编号、标高，门窗洞口处标注过梁编号；砌体房屋抗震设计还应注明构造柱位置、编号.（4)楼梯间绘斜线并注明所在详图号.（5)屋面结构平面布置图基本同楼层结构平面布置图。(6）附注说明:选用预制构件的图集号，有关详图索引号。节点详图绘制用1:20比例。4） 框架梁、柱配筋图（1)绘出框架柱配筋形式并注明编号;箍筋加密区长度。（2）绘出框架梁配筋形式并注明编号；箍筋加密区长度。（3）绘出并注明框架梁柱中钢筋的锚固、连接形式;钢筋形式及钢筋表。5) 楼梯结构图：（1) 楼梯结构平面图（1:50）,平面图中应注明梯段板的踏步宽度、踏步数、梯段板的宽度，楼梯井的宽度，楼梯梁位置，休息平台板的编号、厚度及钢筋,栏杆预埋件或预埋孔位置、尺寸等等。(2） 楼梯剖面图（1：30）,剖面图中应注明梯段板中踏步板的厚度、高度，注明梯段板的厚度、标高及钢筋，休息平台的标高及编号，不计算踏步板中钢筋长度,只注明钢筋的比例尺寸。(3） 楼梯梁详图（4） 附注说明：A材料部分， B梯段板钢筋施工时先放样然后按实际尺寸下料, C分布钢筋。6） 钢筋混凝土构件详图：雨蓬或阳台详图（1:20），现浇梁立面图(1:50），现浇梁剖面图（1:20）。现浇构件：现浇梁、雨蓬、阳台等详图。1纵剖面、长度、轴线号、标高及配筋情况，梁和板的支座情况。2横剖面、轴线号、截面尺寸、配筋。3若钢筋较复杂难表示清楚时,可将钢筋分离绘出。4构件完全对称时可绘制一半表示.5若有预留洞、预埋件时，应注明位置、尺寸、洞边配筋及预埋件编号。6附注说明：除结构总说明已叙述外需要特别注明的内容.内容。采用描图纸墨线绘制结构施工图，图幅为2号图或2号加长图，施工图应布图合理，图面整洁，线型应符合绘图要求，字体采用仿宋体。2、说明书的形式要求：1） 利用WORD文字处理软件编写打印；2） 具体格式详见毕业设计排版格式参考；3） 计算书的页数在30页左右。包括以下主要内容:1主要荷载取值：包括恒载、活荷载、各种材料容重及活荷载根据荷载规范取值计算。2基础设计计算书。3现浇楼板及屋盖设计计算书。4楼梯结构设计计算书.5门厅处雨蓬或阳台设计计算书。6框架内力计算、连系梁计算。4） 结构计算书要求：计算书要求字迹清楚、整洁，引用数据及图表应注明来源或出处；应绘出平面布置简图和计算简图，构件编号、计算结果应与图纸一致；列出主要数据，写出计算用公式，计算结果要正确.三、设计进度序号设计项目名称完成时间备注1建筑设计前期1周2建筑方案设计阶段2周3建筑施工图设计阶段4。5周4结构设计计算4。5周5结构施工图绘制1周6编写计算说明书1周7准备答辩1周设计（论文）预计完成时间: 2012 年 6 月 11日四、参考资料及文献建筑部分1、房屋建筑学教材2、建筑设计资料集第二版3、建筑设计规范4、民用建筑配件图集5、其它设计资料结构部分1、规范：1）建筑结构荷载规范 GB5000920012）砌体结构设计规范 GB50003-20013）混凝土结构设计规范 GB5001020024）建筑地基基础设计规范 GB50007-20025)建筑抗震设计规范 GB50011-20016）房屋建筑制图统一标准 GBJ119867）建筑结构制图标准 GB/T5010520012、其他设计资料：1）混凝土结构(上下册） 中国建筑工业出版社2）多层及高层结构设计 李宏男,崔熙光等编著 中国建筑出版社3)02系列结构标准设计图集DBJT02342002五、附录结构部分设计资料1、办公楼的建筑平面布置（参见相应的建筑设计图）.2、自然条件1)室外气温: 年平均温度最冷月平均 2，年平均温度最热月平均 332）冻土深度: 0.6m ，最高地下水位距室外地面8m.3)主导风向: 夏季南风, 冬季北风, 最大风速19m/s4)基本雪压： s0=0.50KN/5）基本风压: Wo=0。30KN/6）建筑结构阻尼比：=0。033、工程地质情况第一层： 杂填土,层厚1。52。5m第二层: 粉土，层厚2.73。5m,承载力特征值fak130kpa第三层： 粉土，层厚2。73.9m，承载力特征值fak110kpa第四层: 粉土，层厚1.02。0m，承载力特征值fak140kpa第五层: 粉质粘土，层厚1.52。5m，承载力特征值fak105kpa第六层: 粉质粘土，本层未钻穿,承载力特征值fak200kpa基础持力层为第三层粉土层，其承载力特征值为110kpa。4、地震烈度1)地震效应：根据全国地震区划图。2)建筑场地类别:类，地上部分为一类环境，地下部分为二b类
