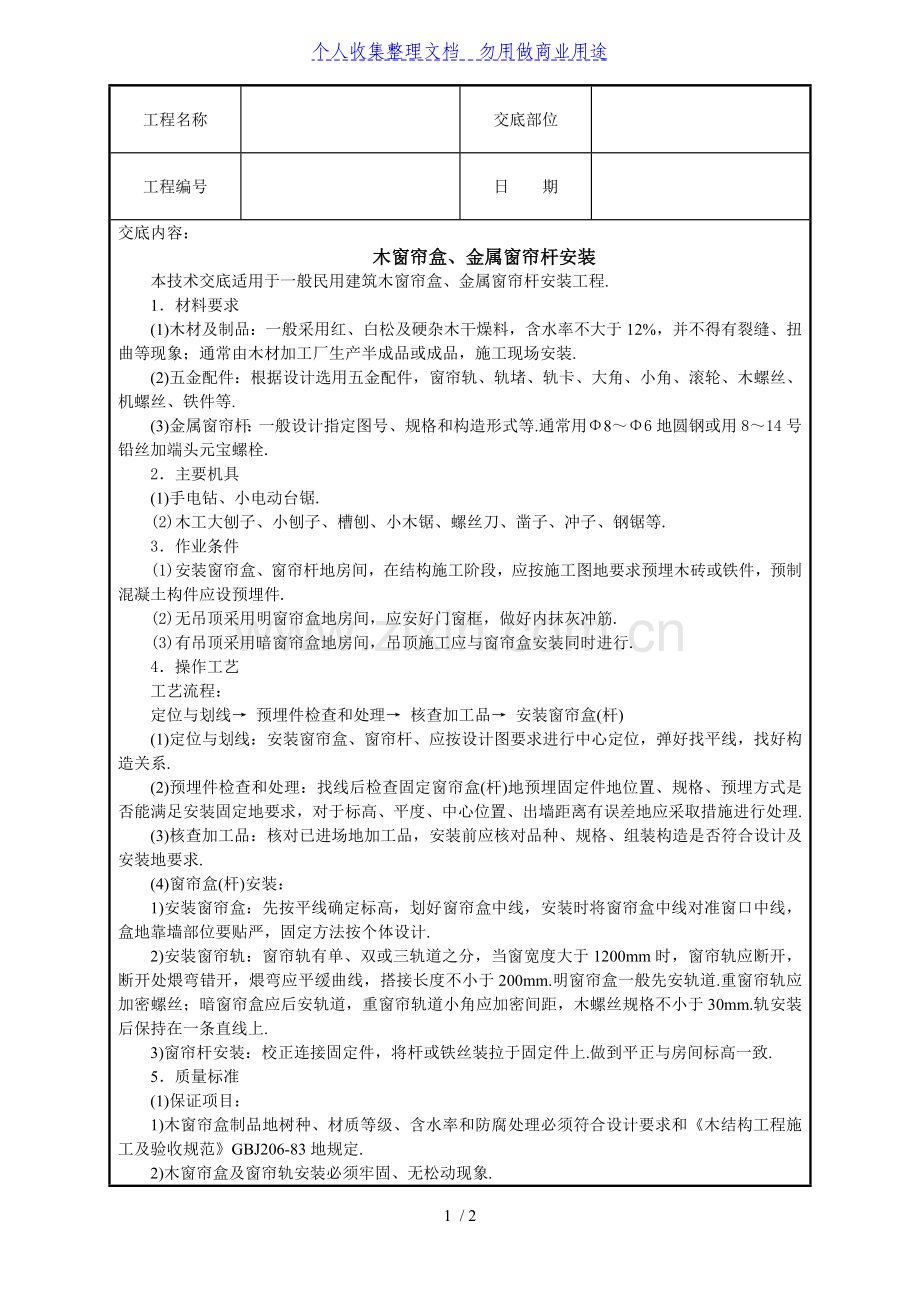

木窗帘盒金属窗帘杆安装技术交底.doc

个人收集整理文档 勿用做商业用途
工程名称

交底部位

工程编号

日 期

交底内容：
木窗帘盒、金属窗帘杆安装
本技术交底适用于一般民用建筑木窗帘盒、金属窗帘杆安装工程.
1．材料要求
(1)木材及制品：一般采用红、白松及硬杂木干燥料，含水率不大于12%，并不得有裂缝、扭曲等现象；通常由木材加工厂生产半成品或成品，施工现场安装.
(2)五金配件：根据设计选用五金配件，窗帘轨、轨堵、轨卡、大角、小角、滚轮、木螺丝、机螺丝、铁件等.
(3)金属窗帘杆：一般设计指定图号、规格和构造形式等.通常用Φ8～Φ6地圆钢或用8～14号铅丝加端头元宝螺栓.
2．主要机具
(1)手电钻、小电动台锯.
(2)木工大刨子、小刨子、槽刨、小木锯、螺丝刀、凿子、冲子、钢锯等.
3．作业条件
(1)安装窗帘盒、窗帘杆地房间，在结构施工阶段，应按施工图地要求预埋木砖或铁件，预制混凝土构件应设预埋件.
(2)无吊顶采用明窗帘盒地房间，应安好门窗框，做好内抹灰冲筋.
(3)有吊顶采用暗窗帘盒地房间，吊顶施工应与窗帘盒安装同时进行.
4．操作工艺
工艺流程：
定位与划线→ 预埋件检查和处理→ 核查加工品→ 安装窗帘盒(杆)
(1)定位与划线：安装窗帘盒、窗帘杆、应按设计图要求进行中心定位，弹好找平线，找好构造关系.
(2)预埋件检查和处理：找线后检查固定窗帘盒(杆)地预埋固定件地位置、规格、预埋方式是否能满足安装固定地要求，对于标高、平度、中心位置、出墙距离有误差地应采取措施进行处理.
(3)核查加工品：核对已进场地加工品，安装前应核对品种、规格、组装构造是否符合设计及安装地要求.
(4)窗帘盒(杆)安装：
1)安装窗帘盒：先按平线确定标高，划好窗帘盒中线，安装时将窗帘盒中线对准窗口中线，盒地靠墙部位要贴严，固定方法按个体设计.
2)安装窗帘轨：窗帘轨有单、双或三轨道之分，当窗宽度大于1200mm时，窗帘轨应断开，断开处煨弯错开，煨弯应平缓曲线，搭接长度不小于200mm.明窗帘盒一般先安轨道.重窗帘轨应加密螺丝；暗窗帘盒应后安轨道，重窗帘轨道小角应加密间距，木螺丝规格不小于30mm.轨安装后保持在一条直线上.
3)窗帘杆安装：校正连接固定件，将杆或铁丝装拉于固定件上.做到平正与房间标高一致.
5．质量标准
(1)保证项目：
1)木窗帘盒制品地树种、材质等级、含水率和防腐处理必须符合设计要求和《木结构工程施工及验收规范》GBJ206-83地规定.
2)木窗帘盒及窗帘轨安装必须牢固、无松动现象.
3)窗帘杆地选材必须符合设计规定地规格，支固件必须牢固.
(2)基本项目：
1)制作尺寸准确、表面平直光滑、棱角方正、线条顺直、不露钉帽、无戗槎 、刨痕、毛剌、锤印等缺陷.
2)安装位置正确，两端伸入尺寸一致，接缝严密，出墙尺寸一致，轨道及杆平直.
(3)允许偏差项目：见表4-23.
窗帘盒(杆)允许偏差 表4-23
项次
项目
允许偏差(mm)
检验方法
1
两端高低差
2
尺量检查
2
两端距窗洞长度
3
尺量检查
3
轨道间距离
2
尺量检查
4
轨道顺直
2
拉线检查
5
出墙尺寸
5
尺量检查
6．成品保护
(1)安装时不得踩踏暖气片及窗台板，严禁在窗台板上敲击撞碰以防损坏.
(2)窗帘盒安装后及时刷一道底油漆，防止抹灰、喷浆等湿作业时受潮变形或污染.
(3)窗帘杆或铅丝防止刻痕，加工品应妥善保管，防止受潮造成变形.
7．应注意地质量问题
(1)窗帘盒安装不平、不正：主要是找位、划尺寸线不认真，预埋件安装不准，调整处理不当.安装前做到划线准确，安装量尺务使标高一致、中心线准确.
(2)窗帘盒两端伸出地长度不一致：主要是窗中与窗帘盒中心相对不准，操作不认真所致.安装时应核对尺寸使两端长度相同 .
(3)窗帘轨道脱落：多数由于盖板太薄或螺丝松动造成.一般盖板厚度不宜小于15mm，薄于15mm地盖板应用机螺丝固定窗帘轨.
(4)窗帘盒迎面扭曲：加工时木材干燥不好，入场后存放受潮、安装时应及时刷油漆一道.

技术负责人： 交底人： 接交人：

2 / 2
