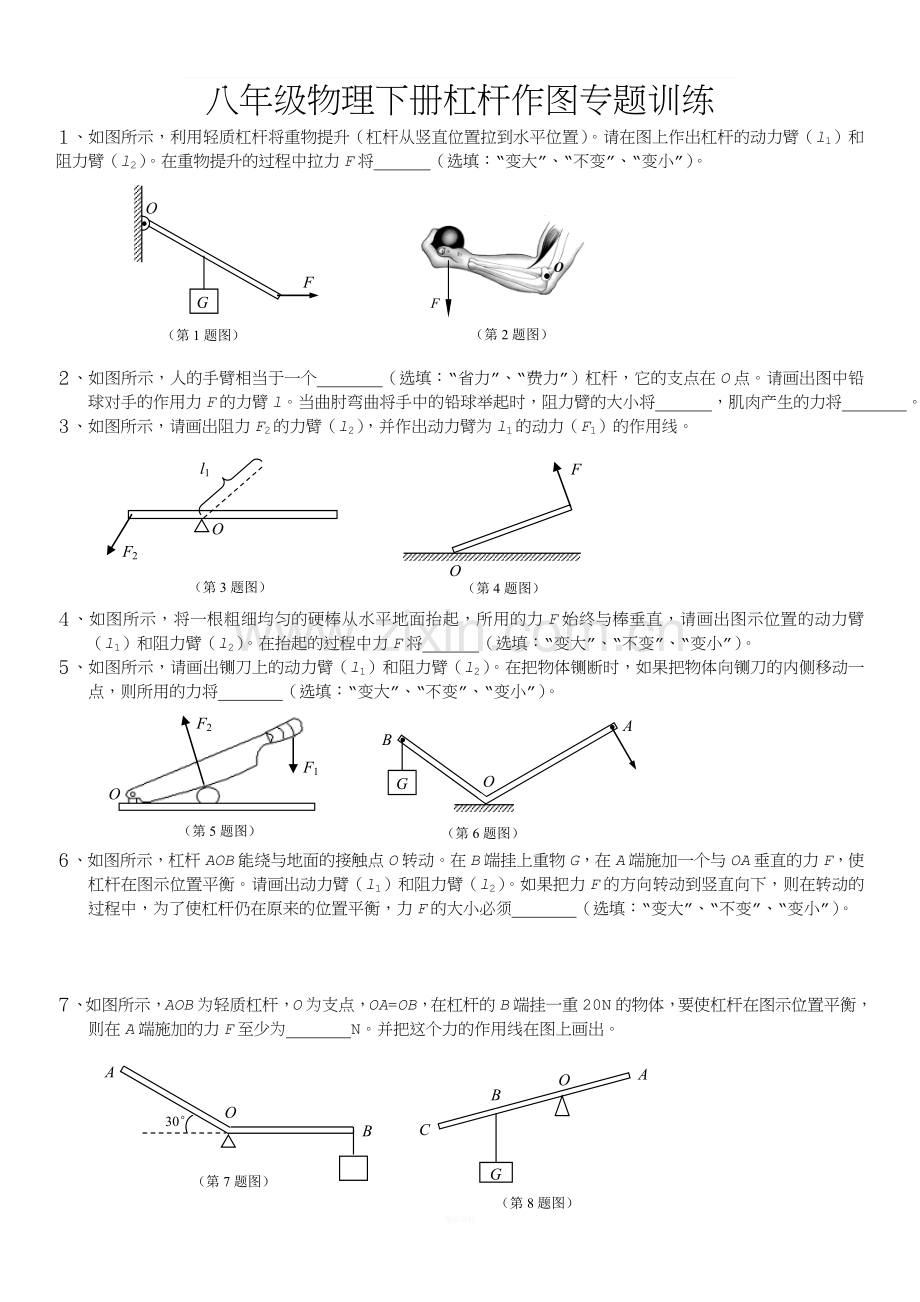

_八年级物理下册杠杆作图专题训练、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。请在图上作出杠杆的动力臂（l1）和阻力臂（l2）。在重物提升的过程中拉力F将 （选填：“变大”、“不变”、“变小”）。OGF（第1题图）OF（第2题图）、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O点。请画出图中铅球对手的作用力F的力臂l。当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。、如图所示，请画出阻力F2的力臂（l2），并作出动力臂为l1的动力（F1）的作用线。OF2l1（第3题图）FO（第4题图）、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。在抬起的过程中力F将 （选填：“变大”、“不变”、“变小”）。、如图所示，请画出铡刀上的动力臂（l1）和阻力臂（l2）。在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。ABOG（第6题图）F1F2O（第5题图）、如图所示，杠杆AOB能绕与地面的接触点O转动。在B端挂上重物G，在A端施加一个与OA垂直的力F，使杠杆在图示位置平衡。请画出动力臂（l1）和阻力臂（l2）。如果把力F的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F的大小必须 （选填：“变大”、“不变”、“变小”）。（第8题图）AOBCG、如图所示，AOB为轻质杠杆，O为支点，OA=OB，在杠杆的B端挂一重20N的物体，要使杠杆在图示位置平衡，则在A端施加的力F至少为 N。并把这个力的作用线在图上画出。AOB30（第7题图）、如图所示，O为杠杆AC的支点，在B处挂一个物体，AO=OB=BC，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F1的力臂l1，并画出F1的作用线。AO（第10题图）、在我国古代，简单机械就有了许多巧妙的应用，城墙外的护城河上安装的吊桥装置就是一个例子，如图所示。请标明吊桥被拉起时的动力臂l1及阻力臂l2。（阻力的吊桥的重力，其重心在吊桥的中心）（第9题图）F吊桥O10、如图所示，使用羊角锤拔钉子，动力作用在锤柄上的A点。请作出拔钉子时所用最小动力F的示意图。AOBAOB甲乙（第11题图）11、如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相关部分示意图，请在图乙中画出剪铁丝时的动力（F1）、动力臂（l1）、阻力（F2）、阻力臂（l2）。Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
