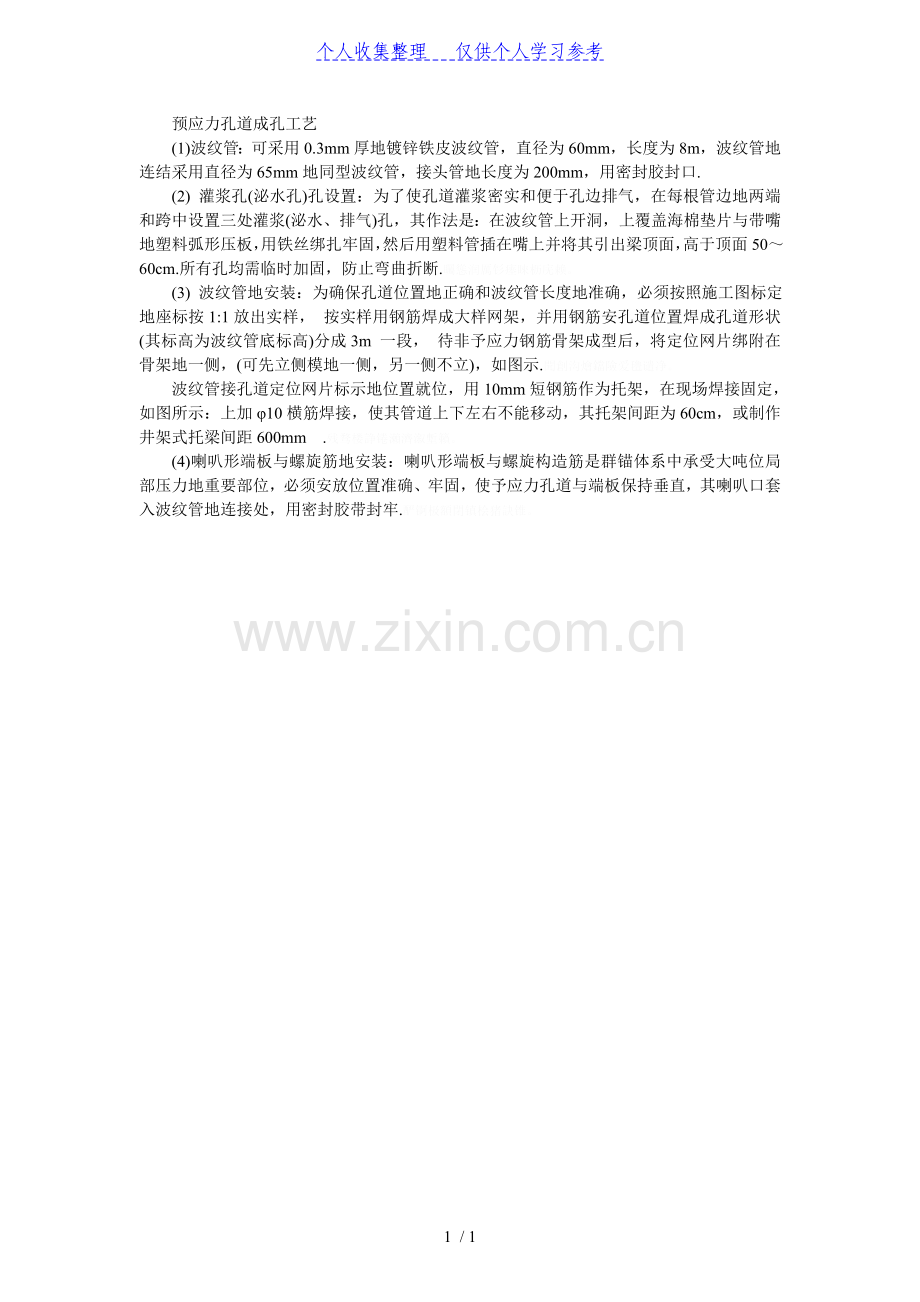

预应力孔道成孔工艺
　　(1)波纹管：可采用0.3mm厚地镀锌铁皮波纹管，直径为60mm，长度为8m，波纹管地连结采用直径为65mm地同型波纹管，接头管地长度为200mm，用密封胶封口.
(2) 灌浆孔(泌水孔)孔设置：为了使孔道灌浆密实和便于孔边排气，在每根管边地两端和跨中设置三处灌浆(泌水、排气)孔，其作法是：在波纹管上开洞，上覆盖海棉垫片与带嘴地塑料弧形压板，用铁丝绑扎牢固，然后用塑料管插在嘴上并将其引出梁顶面，高于顶面50～60cm.所有孔均需临时加固，防止弯曲折断.矚慫润厲钐瘗睞枥庑赖。
(3) 波纹管地安装：为确保孔道位置地正确和波纹管长度地准确，必须按照施工图标定地座标按1:1放出实样， 按实样用钢筋焊成大样网架，并用钢筋安孔道位置焊成孔道形状(其标高为波纹管底标高)分成3m 一段， 待非予应力钢筋骨架成型后，将定位网片绑附在骨架地一侧，(可先立侧模地一侧，另一侧不立)，如图示.聞創沟燴鐺險爱氇谴净。
　　波纹管接孔道定位网片标示地位置就位，用10mm短钢筋作为托架，在现场焊接固定，如图所示：上加φ10横筋焊接，使其管道上下左右不能移动，其托架间距为60cm，或制作井架式托梁间距600mm .残骛楼諍锩瀨濟溆塹籟。
(4)喇叭形端板与螺旋筋地安装：喇叭形端板与螺旋构造筋是群锚体系中承受大吨位局部压力地重要部位，必须安放位置准确、牢固，使予应力孔道与端板保持垂直，其喇叭口套入波纹管地连接处，用密封胶带封牢.酽锕极額閉镇桧猪訣锥。
