16秋学期《工程制图Ⅰ》在线作业2

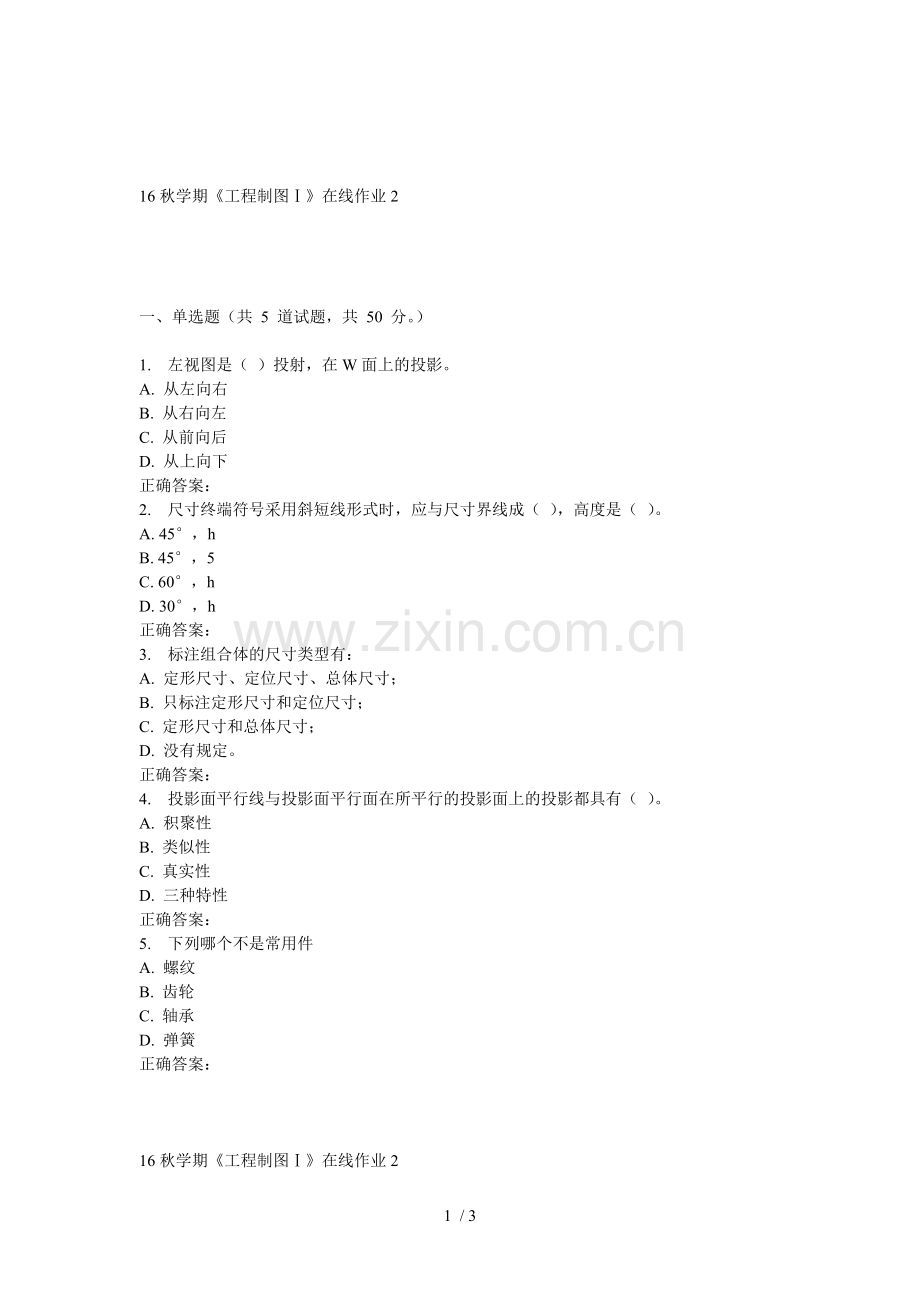

一、单选题（共 5 道试题，共 50 分。）

1. 左视图是（ ）投射，在W面上的投影。
A. 从左向右
B. 从右向左
C. 从前向后
D. 从上向下
正确答案：
2. 尺寸终端符号采用斜短线形式时，应与尺寸界线成（ ），高度是（ ）。
A. 45°，h
B. 45°，5
C. 60°，h
D. 30°，h
正确答案：
3. 标注组合体的尺寸类型有：
A. 定形尺寸、定位尺寸、总体尺寸；
B. 只标注定形尺寸和定位尺寸；
C. 定形尺寸和总体尺寸；
D. 没有规定。
正确答案：
4. 投影面平行线与投影面平行面在所平行的投影面上的投影都具有（ ）。
A. 积聚性
B. 类似性
C. 真实性
D. 三种特性
正确答案：
5. 下列哪个不是常用件
A. 螺纹
B. 齿轮
C. 轴承
D. 弹簧
正确答案：

16秋学期《工程制图Ⅰ》在线作业2

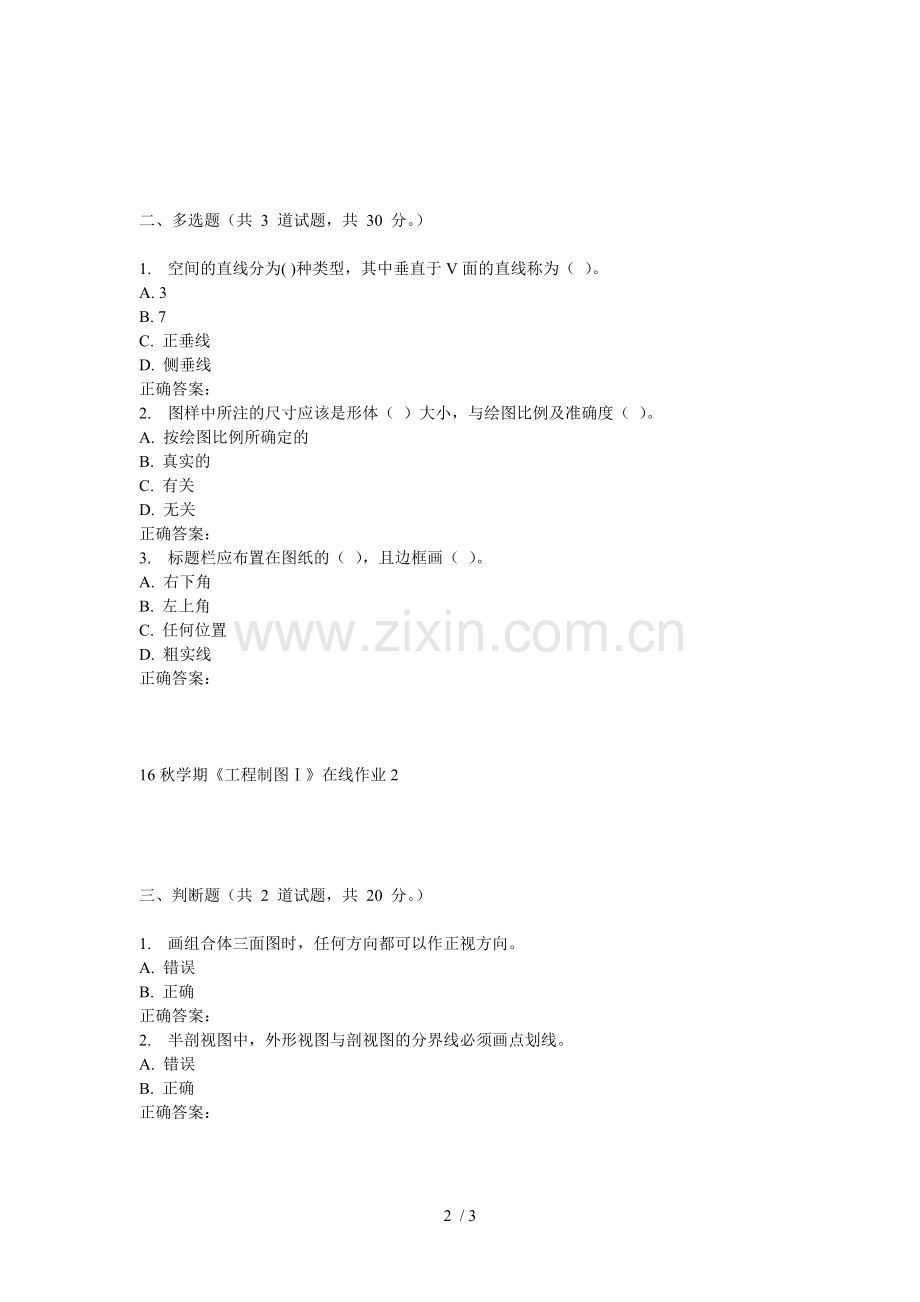

二、多选题（共 3 道试题，共 30 分。）

1. 空间的直线分为( )种类型，其中垂直于V面的直线称为（ ）。
A. 3
B. 7
C. 正垂线
D. 侧垂线
正确答案：
2. 图样中所注的尺寸应该是形体（ ）大小，与绘图比例及准确度（ ）。
A. 按绘图比例所确定的
B. 真实的
C. 有关
D. 无关
正确答案：
3. 标题栏应布置在图纸的（ ），且边框画（ ）。
A. 右下角
B. 左上角
C. 任何位置
D. 粗实线
正确答案：

16秋学期《工程制图Ⅰ》在线作业2

三、判断题（共 2 道试题，共 20 分。）

1. 画组合体三面图时，任何方向都可以作正视方向。
A. 错误
B. 正确
正确答案：
2. 半剖视图中，外形视图与剖视图的分界线必须画点划线。
A. 错误
B. 正确
正确答案：
