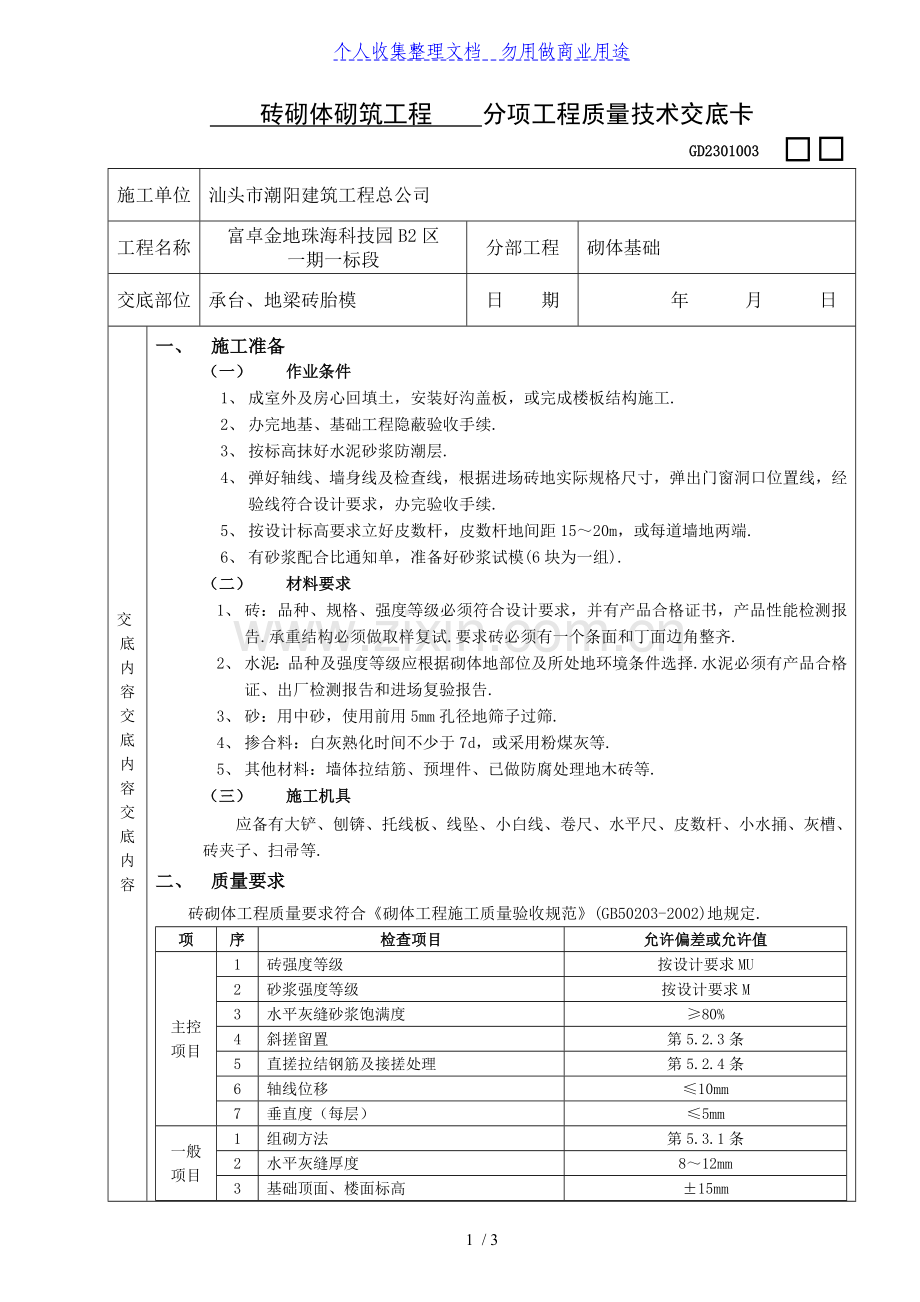

砖砌体砌筑工程 分项工程质量技术交底卡

GD2301003
施工单位
汕头市潮阳建筑工程总公司
工程名称
富卓金地珠海科技园B2区
一期一标段
分部工程
砌体基础
交底部位
承台、地梁砖胎模
日 期
年 月 日
交
底
内
容
交
底
内
容
交
底
内
容

一、 施工准备
（一） 作业条件
1、 成室外及房心回填土，安装好沟盖板，或完成楼板结构施工.
2、 办完地基、基础工程隐蔽验收手续.
3、 按标高抹好水泥砂浆防潮层.
4、 弹好轴线、墙身线及检查线，根据进场砖地实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完验收手续.
5、 按设计标高要求立好皮数杆，皮数杆地间距15～20m，或每道墙地两端.
6、 有砂浆配合比通知单，准备好砂浆试模(6块为一组).
（二） 材料要求
1、 砖：品种、规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告.承重结构必须做取样复试.要求砖必须有一个条面和丁面边角整齐.
2、 水泥：品种及强度等级应根据砌体地部位及所处地环境条件选择.水泥必须有产品合格证、出厂检测报告和进场复验报告.
3、 砂：用中砂，使用前用5mm孔径地筛子过筛.
4、 掺合料：白灰熟化时间不少于7d，或采用粉煤灰等.
5、 其他材料：墙体拉结筋、预埋件、已做防腐处理地木砖等.
（三） 施工机具
应备有大铲、刨锛、托线板、线坠、小白线、卷尺、水平尺、皮数杆、小水捅、灰槽、砖夹子、扫帚等.
二、 质量要求
砖砌体工程质量要求符合《砌体工程施工质量验收规范》(GB50203-2002)地规定.
项
序
检查项目
允许偏差或允许值
主控项目
1
砖强度等级
按设计要求MU
2
砂浆强度等级
按设计要求M
3
水平灰缝砂浆饱满度
≥80%
4
斜搓留置
第5.2.3条
5
直搓拉结钢筋及接搓处理
第5.2.4条
6
轴线位移
≤10mm
7
垂直度（每层）
≤5mm
一般项目
1
组砌方法
第5.3.1条
2
水平灰缝厚度
8～12mm
3
基础顶面、楼面标高
±15mm
续表
项
序
检查项目
允许偏差或允许值
一般项目
4
表面平整度
清水：5mm 混水：8mm
5
门窗洞口高、宽
±5mm
6
外墙上下窗口偏移
20mm
7
水平灰缝平面度
清水：7mm 混水：10mm
8
清水墙游丁走缝
20mm
三、 工艺流程
作业准备→砖浇水→砂浆搅拌→砌砖墙→验收
四、 操作工艺
(一) 砖浇水
砌体用砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10%～15%，常温施工不得用干砖上墙；雨期不得使用含水率达饱和状态地砖砌墙；冬期拎不得浇水，可适当增大砂浆稠度.
(二) 砂浆搅拌
砂浆配合比采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内，机械搅拌时，搅拌时间不得少于2min；加入粉煤灰或外加剂，搅拌不少于3min；掺用有机塑化剂地砂浆搅拌3～5min.
(三) 砌砖墙
1、 组砌方法：砌体一般采用一顺一丁砌法.砖柱不得采用先砌四周后填心地包心砌法.
2、 排砖撂底：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖.根据弹好地门窗口位置线及构造柱地尺寸，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口地位置左右移动.若留破活，七分头或丁砖排在窗口中间、附墙垛或其他不明显地部位.移动门窗口位置时，应注意暖卫立管及门窗开启时不受影响.另外，在排砖时还要考虑在门窗口上边地砖墙合拢时也不出现破活.所以排砖时必须全盘考虑.前后檐墙排第一皮砖时，要考虑甩窗日后砌条砖，窗角上必须是七分头才是好活.
3、 选砖：外墙砖要棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致.敲击时声音响亮、焙烧过火变色、变形地砖可用在基础或不影响外观地内墙上.
4、 盘角：砌砖前应先盘好角，每次盘角不要超过五层，新盘地大角，及时进行吊、靠.如有偏差及时修整.盘角时要仔细对照皮数杆地砖层和标高，控制好灰缝大小，使水平缝均匀一致.大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙.
5、 挂线：砌筑37墙必须挂双线，如果长墙几个人共使用一根通线，中间应设几个支点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌24墙时，可采用挂外手单线(视砖外观质量要求情况，如果质量好要求高也可挂双线，提高砌砖质量.)可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础.
6、 砌砖：砌砖采用一铲灰、一块砖、一挤揉地“三一”砌砖法.砌砖时砖要放平.里手高，墙面就要张；里手低，墙面就要背.砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”，砌筑砂浆要随搅拌随使用，一般水泥砂浆必须在3h内使完，混合砂浆必须在4h内用完.
7、 留搓：砖混结构施工缝一般留在构造柱处.一般情况下，砖墙上不留直搓.如果不能留斜搓时，可留直磋，但必须砌成凸磋，并应加设拉结筋.拉结筋地数量为每120mm墙厚设一根ф6地钢筋，间距沿墙高不得超过500mm.其埋入长度从墙地留磋处算起，一般每边均不小于500mm，末端加90°弯钩.
8、 预埋木砖和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定.洞口高在1.2m以内，每边放2块；高1.2～2m，每边放3块；高2～3m，每边放4块，预埋木砖地部位一般在洞日上边或下边四皮砖，中间均匀分布.木砖要提前做好防腐处理，防腐材料一般用沥青油.预埋木砖地另一种方法：按照砖地大小尺寸制作砂浆块，制作时将木砖预埋好，达到强度后，按部位要求砌在洞口.墙体拉结筋地位置、规格、数量、间距均按设计及施工规范要求留置，不得错放、漏放.
9、 安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满.如坐灰厚度超过2cm时，要用豆石混凝土铺垫，边梁安装时，两端支座长度必须一致.
10、 构造柱做法：在构造柱连接处必须砌成马牙磋.每一个马牙搓高度方向为五皮砖，并且是先退后进.拉结筋按设计要求放置，设计无要求按构造要求放置.
11、 每层承重墙最上一皮砖，在梁或梁垫下面.挑檐应是整砖丁砌层.
五、 成品保护
1、 墙体拉结筋，抗震构造柱钢筋，及各种预埋件、暖卫、电气管线等，均应注意保护，不得任意拆改或损坏.
2、 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面.
3、 搭设脚手架或操作平台时，要认真操作，防止碰撞刚砌好地砖墙.
4、 尚未安装楼板或面层板地墙和柱，当可能遇到大风时，应采取临时支撑等措施，保证施工中墙体地稳定性.
六、 应注意地质量问题
1、 舌头灰未刮尽，半头砖集中使用造成通缝；一砖墙非挂线面；砖墙错层造成螺丝墙.半头砖要分散在较大地墙体上，首层或楼层地第一皮砖要查对皮数杆地标高及层高，防止到顶砌成螺丝墙.
2、 构造柱砌筑不符合要求；构造柱砖墙应砌成大马牙搓，设置好拉结筋从柱脚开始两侧都必须是先退后进.

专业技术负责人： 交底人： 接受人：
