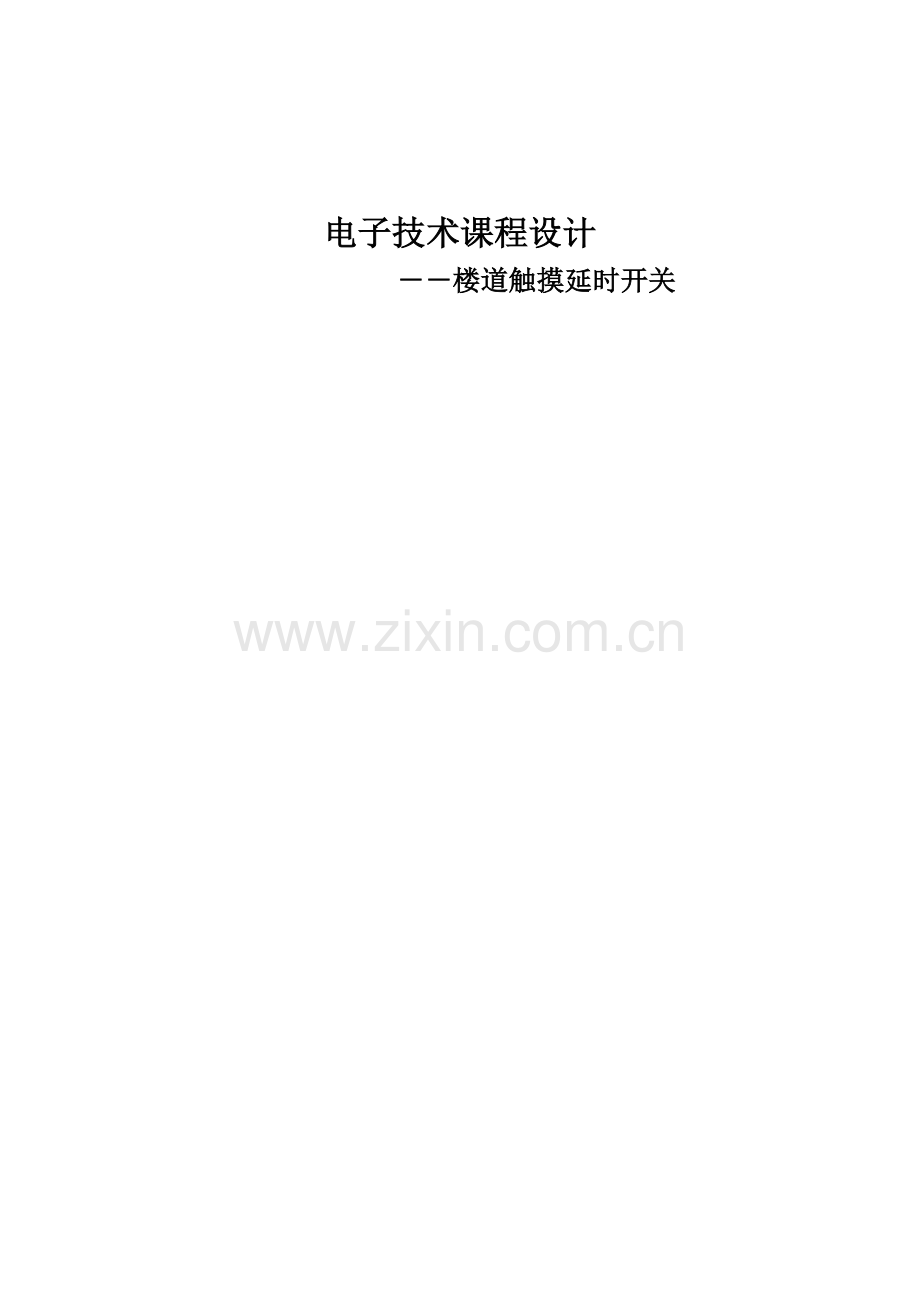

楼道触摸延时开关.doc

电子技术课程设计
－－楼道触摸延时开关

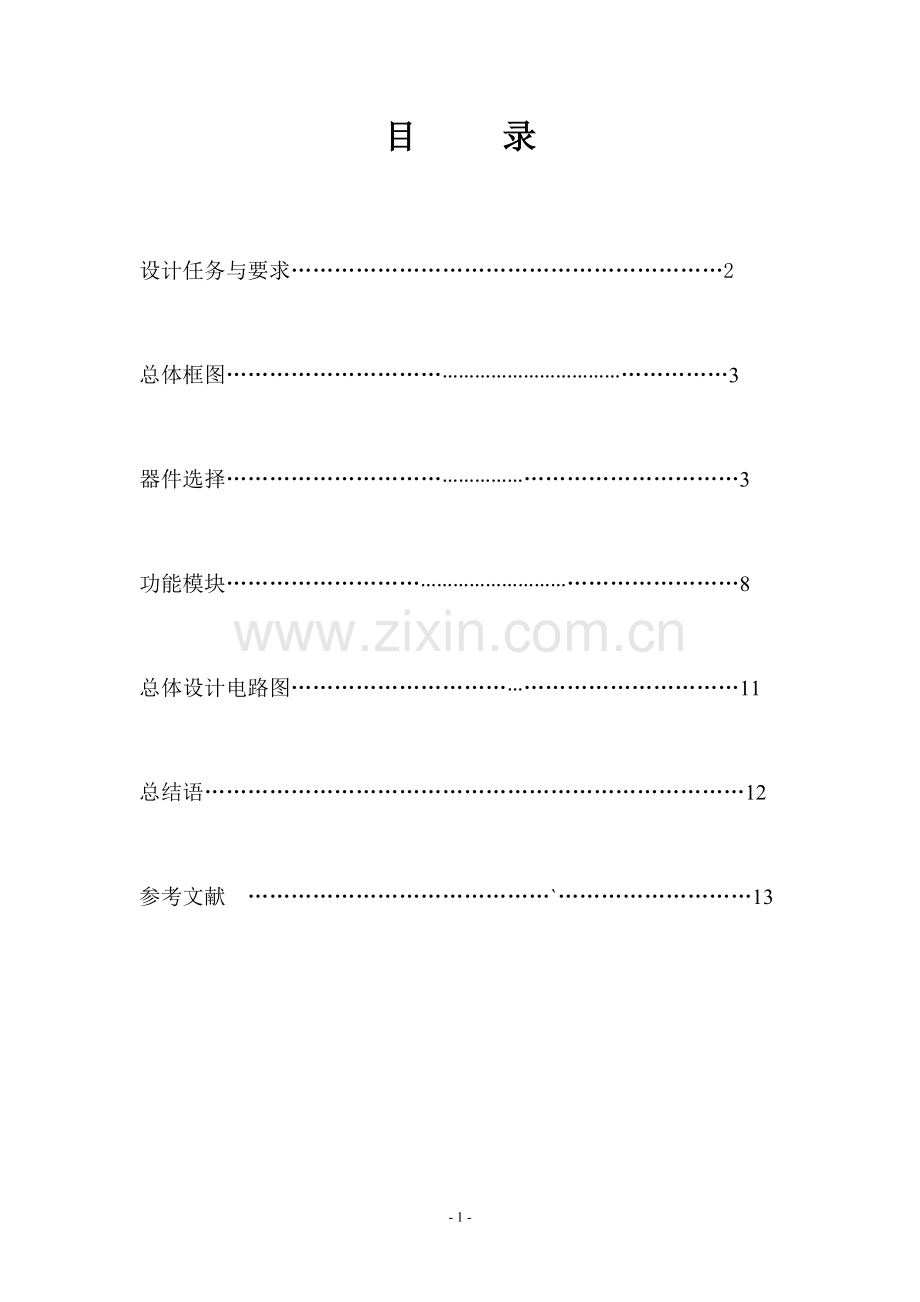

目 录

设计任务与要求……………………………………………………2
总体框图……………………………………………………………………3
器件选择…………………………………………………………………3
功能模块……………………………………………………………………8
总体设计电路图………………………………………………………11
总结语…………………………………………………………………12
参考文献 ……………………………………`………………………13

摘 要
[摘要] 楼道触摸延时开关的电路很多，通过各种不同手段得到相同结果，而且有专门的可编程彩灯集成电路。绝大多数的楼道触摸延时开关电路都是用数字电路来实现的，例如，用集成电路实现的楼道触摸延时开关主要用555定时器，等集成。本次设计的楼道触摸延时开关就是用555记时器和继电器来实现，其特点是利用单稳态电路中RC的值控制延时开关闭合时间。

一、 设计任务与要求
1、设计一个楼道触摸延时开关，要求如下：
（1）、设计一个楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭；
（2）、开关的延时时间约为1分钟左右。

2、要求完成的任务：
（1）、计算参数，安装、调试电路。
（2）、画出总的电路图，写出设计总结报告。

二、总体框图

电路设计基本原理
单稳态触发器具有稳态和暂稳态两个不同的工作状态。在外界触发脉冲作用下，它能从稳态翻转到暂稳态，在暂稳态维持一段时间以后，在自动返回稳态；暂稳态维持时间的长短取决于电路本身的参数，与触发脉冲的宽度和幅度无关。由于单稳态触发器具有这些特点，常用来产生具有固定宽度的脉冲信号。
电源电路
触发电路
计时电路
负载

三、器件选择
1、555定时器
555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555。555 定时器的电源电压范围宽，可在 4.5V~16V 工作。555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现本设计所需的单稳态触发器。它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3。
图三是555定时器内部组成框图。它主要由两个高精度电压比较器A1、A2，一个RS触发器，一个放电三极管和三个5KΩ电阻的分压器而构成。

它的各个引脚功能如下：
1脚：外接电源负端VSS或接地，一般情况下接地。

8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。
3脚：输出端Vo
2脚：低触发端
6脚：TH高触发端
4脚：是直接清零端。当端接低电平，则时基电路不工作，此时不论、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。

图一 图二
555定时器逻辑符号 555定时器管脚图

图三
555定时器内部原理图

在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表一示。
清零端
高触发端TH
低触发端
Qn+1
放电管T
功能
0

0
导通
直接清零
1

0
导通
置0
1

1
截止
置1
1

Qn
不变
保持
表一
555定时器逻辑功能表
2、继电器
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是一种“自动开关”。在设计中起着转换电路的作用。

图四
继电器逻辑符号

继电器主要产品技术参数

（1）、额定工作电压
是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

（2）、直流电阻
是指继电器中线圈的直流电阻，可以通过万用表测量。

（3）、吸合电流
是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

（4）、释放电流
是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

（5）、触点切换电压和电流
是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

四、功能模块
1、计时电路、
555定时器构成单稳态电路的四种基本接法

图(a)所示电路是典型的单稳模式电路。当外加脉冲经C1、R1微分电路加至555的2脚时，负向脉冲(<1/3VDD)使555置位，3脚输出暂稳脉冲宽度td=1．1RC。
图(b)与图(a)类同，但它有两个输出端。C通过R至555内部灌电流放电，恢复时间比图(a)要长。
图(c)电路的2、6脚接法与图(a)、(b)不同，外加触发应为正向脉冲，幅值应大于号VDD，暂稳脉冲为负向，其宽度td=1．1RC，可同时输出两路。
图(d)与图(c)类同，但由于在充电回路中加进了导向二极管D，加快了充电速率，使工作频率大大提高。该电路可同时输出两路。
本设计中采用第一种接法。

（a）单稳态电路 （b）工作波形

接通电源后，未加负脉冲，，而C充电，上升，当时，电路输出为低电平，放电管T导通，C快速放电，使 = 0。这样，在加负脉冲前，为低电平，= 0，这是电路的稳态。在t = t0时刻负跳变（端电平小于），而 = 0（TH端电平小于），所以输出翻为高电平，T截止，C充电。按指数规律上升。t = t1时，负脉冲消失。t = t2时上升到（此时TH端电平大于，端电平大于），又自动翻为低电平。在这段时间电路处于暂稳态。t > t2，T导通，C快速放电，电路又恢复到稳态。由分析可得：输出正脉冲宽度 tW = 1.1RC
用555定时器构成的单稳态触发器是负脉冲触发的单稳态触发器，其暂稳态维持时间为Tw=lnRC=1.1RC,仅与电路本身的参数R、C有关。
在总体电路电阻、电容的取值下，由公式可得
Tw=1.1×1×106×56×10-6
=61.6 s符合设计要求。

2、由继电器构成的转换电路
继电器是一种当输入量（本设计中输入量为电压）达到一定值时，输出量将发生跳跃式变化的自动控制器件。继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=m,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。 本设计中应用继电器的输入输出特性来控制负载，达到定时关灯的目的。

3、触发电路
在本设计要求中，触发电路应使用压力传感器实现，但由于仿真条件限制，故采用Vcc电源模拟压力传感器产生的信号。结果与采用压力传感器相仿。

五、总体设计电路

实验结果：在Vcc模拟压力传感器产生的信号后，555定时器产生高电平，继电器闭合，灯泡开始发光，60秒后，555输出低电平，继电器断开，灯泡自动熄灭。
