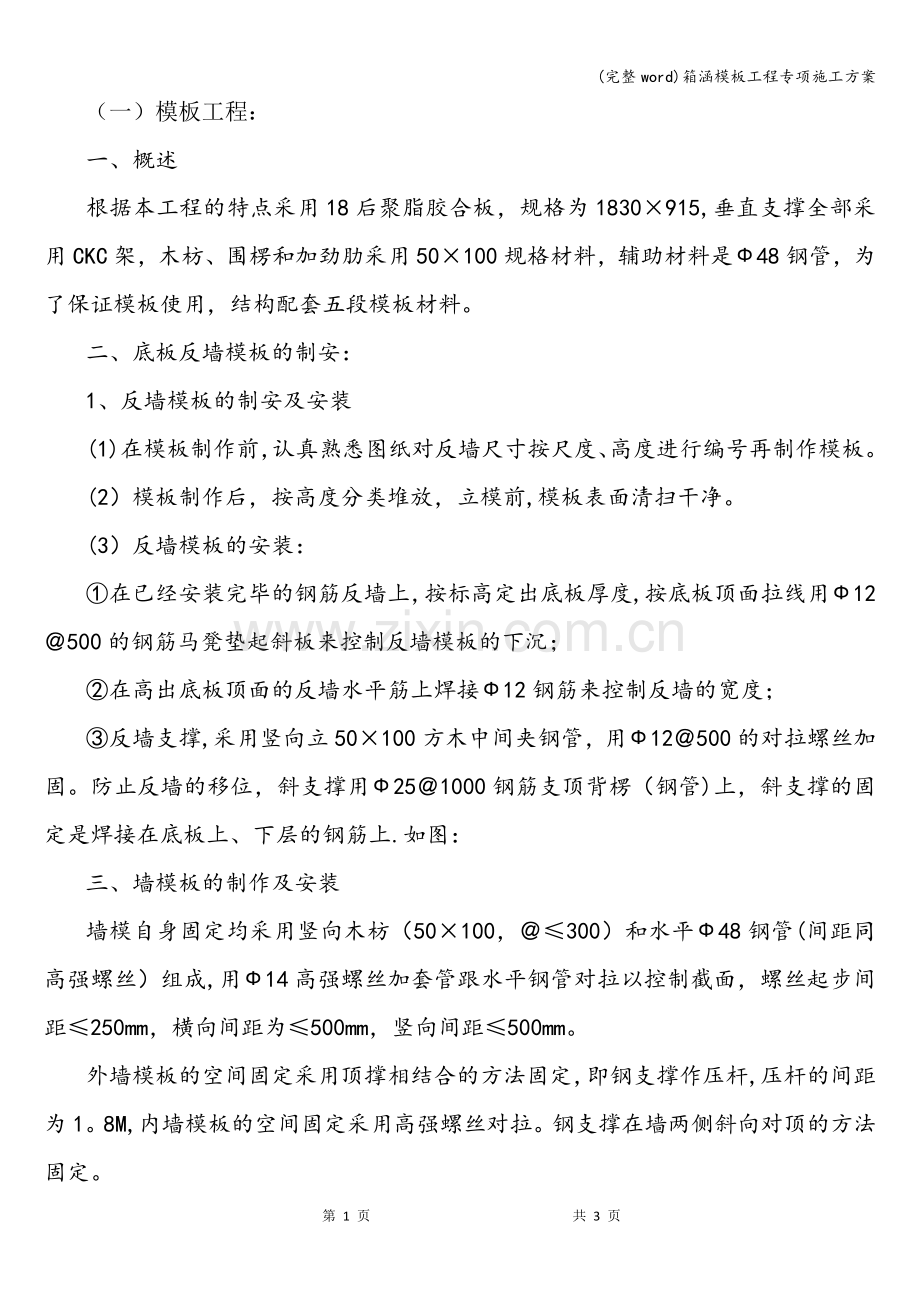

（一）模板工程：
一、概述
根据本工程的特点采用18后聚脂胶合板，规格为1830×915,垂直支撑全部采用CKC架，木枋、围楞和加劲肋采用50×100规格材料，辅助材料是Ф48钢管，为了保证模板使用，结构配套五段模板材料。
二、底板反墙模板的制安：
1、反墙模板的制安及安装
(1)在模板制作前，认真熟悉图纸对反墙尺寸按尺度、高度进行编号再制作模板。
(2）模板制作后，按高度分类堆放，立模前,模板表面清扫干净。
(3）反墙模板的安装：
①在已经安装完毕的钢筋反墙上，按标高定出底板厚度,按底板顶面拉线用Ф12＠500的钢筋马凳垫起斜板来控制反墙模板的下沉；
②在高出底板顶面的反墙水平筋上焊接Ф12钢筋来控制反墙的宽度；
③反墙支撑,采用竖向立50×100方木中间夹钢管，用Ф12＠500的对拉螺丝加固。防止反墙的移位，斜支撑用Ф25＠1000钢筋支顶背楞（钢管)上，斜支撑的固定是焊接在底板上、下层的钢筋上.如图：
三、墙模板的制作及安装
墙模自身固定均采用竖向木枋（50×100，＠≤300）和水平Ф48钢管(间距同高强螺丝）组成,用Ф14高强螺丝加套管跟水平钢管对拉以控制截面，螺丝起步间距≤250mm，横向间距为≤500mm，竖向间距≤500mm。
外墙模板的空间固定采用顶撑相结合的方法固定，即钢支撑作压杆,压杆的间距为1。8M,内墙模板的空间固定采用高强螺丝对拉。钢支撑在墙两侧斜向对顶的方法固定。

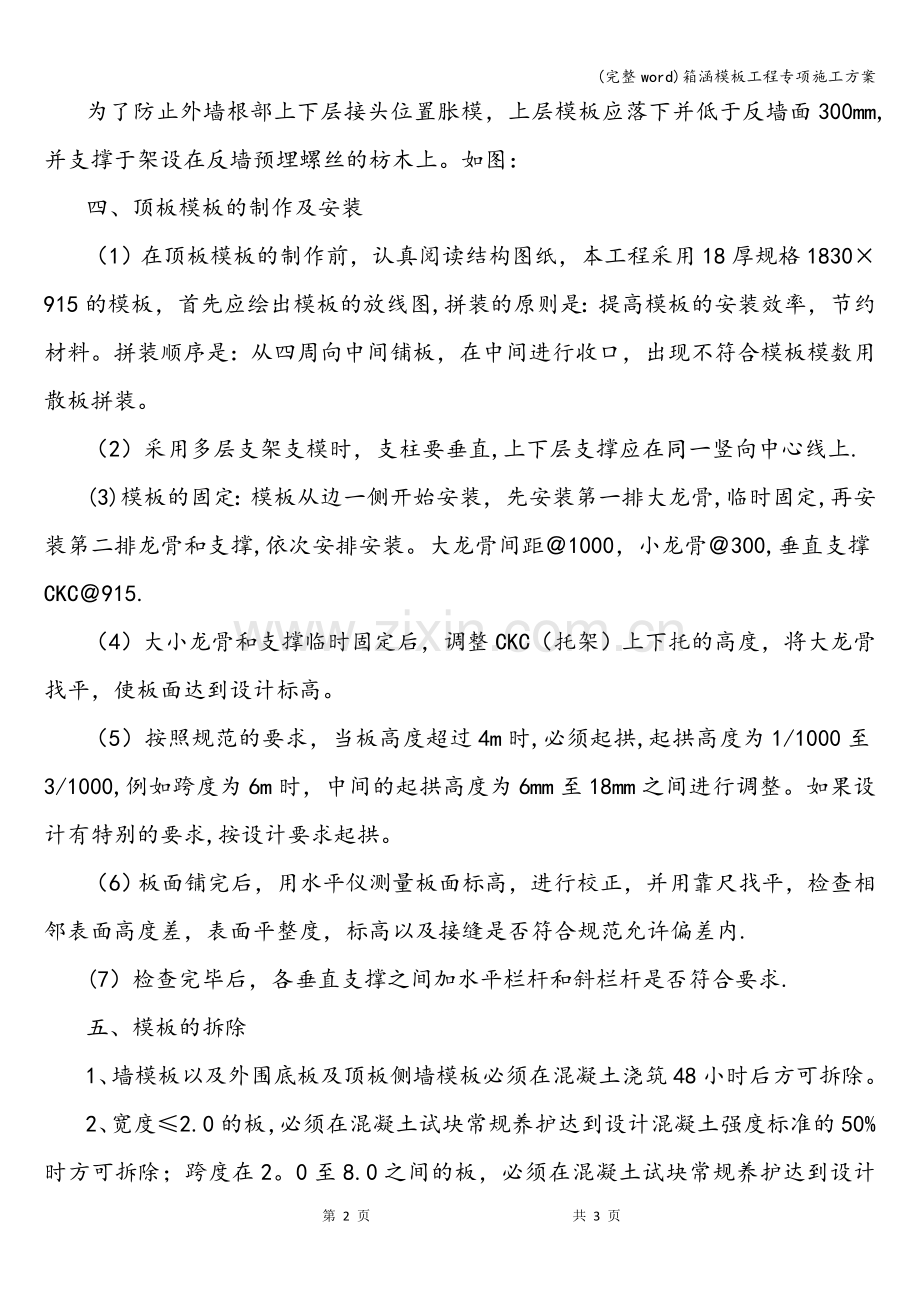

为了防止外墙根部上下层接头位置胀模，上层模板应落下并低于反墙面300mm,并支撑于架设在反墙预埋螺丝的枋木上。如图：
四、顶板模板的制作及安装
（1）在顶板模板的制作前，认真阅读结构图纸，本工程采用18厚规格1830×915的模板，首先应绘出模板的放线图,拼装的原则是：提高模板的安装效率，节约材料。拼装顺序是：从四周向中间铺板，在中间进行收口，出现不符合模板模数用散板拼装。
（2）采用多层支架支模时，支柱要垂直,上下层支撑应在同一竖向中心线上.
(3)模板的固定：模板从边一侧开始安装，先安装第一排大龙骨,临时固定,再安装第二排龙骨和支撑,依次安排安装。大龙骨间距＠1000，小龙骨＠300,垂直支撑CKC＠915.
（4）大小龙骨和支撑临时固定后，调整CKC（托架）上下托的高度，将大龙骨找平，使板面达到设计标高。
（5）按照规范的要求，当板高度超过4m时,必须起拱,起拱高度为1/1000至3/1000,例如跨度为6m时，中间的起拱高度为6mm至18mm之间进行调整。如果设计有特别的要求,按设计要求起拱。
（6）板面铺完后，用水平仪测量板面标高，进行校正，并用靠尺找平，检查相邻表面高度差，表面平整度，标高以及接缝是否符合规范允许偏差内.
(7）检查完毕后，各垂直支撑之间加水平栏杆和斜栏杆是否符合要求.
五、模板的拆除
1、墙模板以及外围底板及顶板侧墙模板必须在混凝土浇筑48小时后方可拆除。
2、宽度≤2.0的板，必须在混凝土试块常规养护达到设计混凝土强度标准的50%时方可拆除；跨度在2。0至8.0之间的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的75％时方可拆除；宽度大于8。0m的板，必须在混凝土试块常规养护到设计混凝土强度标准值的100％时方可拆除（28天后)。
3、已经拆除模板及其支架的结构,在混凝土达到设计强度以后，才允许承受计算荷载，施工中严禁堆放过量的建筑材料。
