(完整word)市政电力工程施工方案

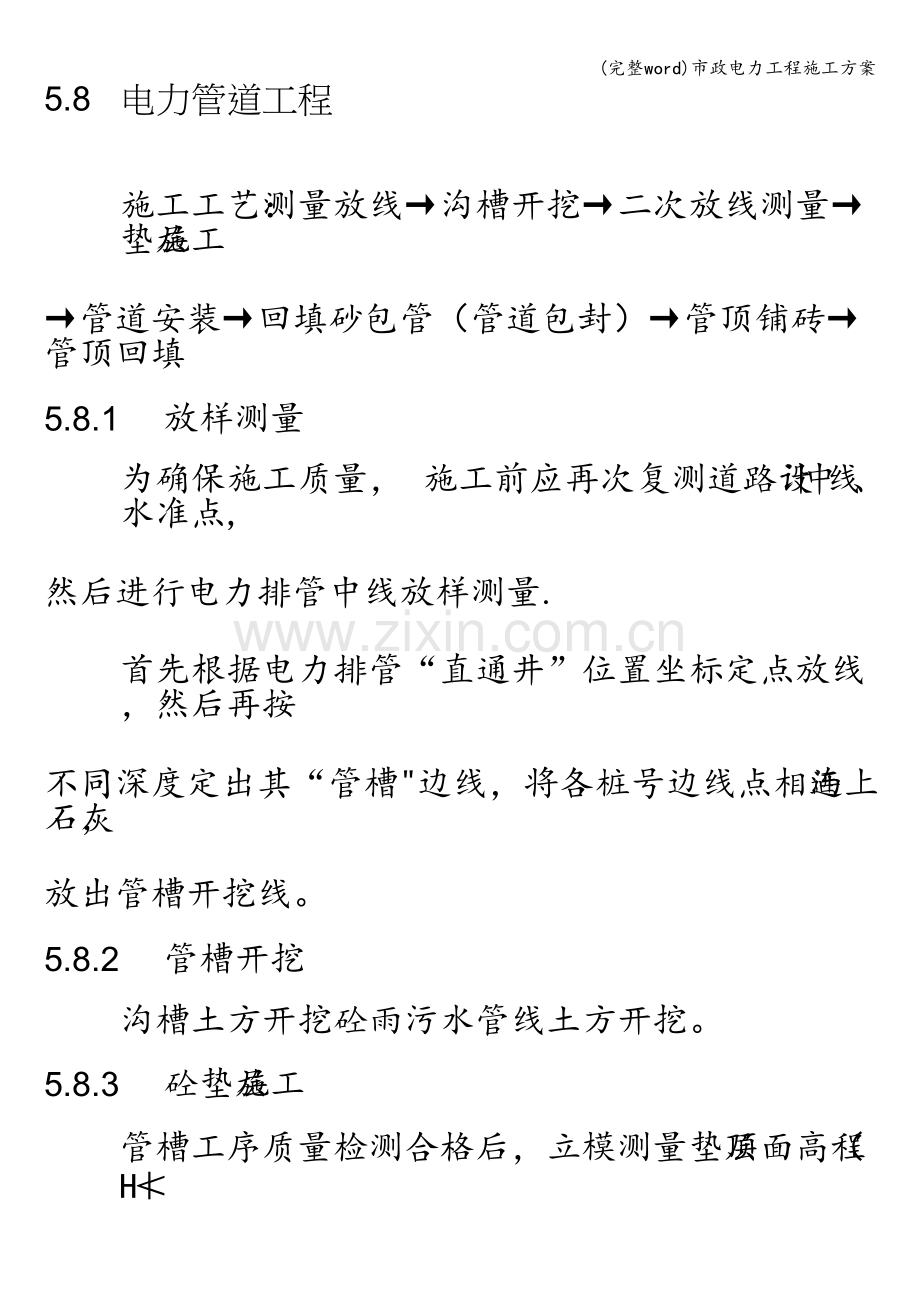

5.8 电力管道工程
施工工艺:测量放线→沟槽开挖→二次放线测量→垫层施工
→管道安装→回填砂包管(管道包封)→管顶铺砖→管顶回填
5.8.1 放样测量
为确保施工质量, 施工前应再次复测道路设计中线、 水准点,
然后进行电力排管中线放样测量.
首先根据电力排管“直通井”位置坐标定点放线,然后再按
不同深度定出其“管槽"边线,将各桩号边线点相连洒上石灰,
放出管槽开挖线。
5.8.2 管槽开挖
沟槽土方开挖砼雨污水管线土方开挖。
5.8.3 砼垫层施工
管槽工序质量检测合格后,立模测量垫层顶面高程( H≮
10cm), 模板应支撑牢固顺直。砼垫层浇捣时, 采用平板振动器振
捣, 混凝土应密实, 表面平整无蜂窝麻面 , 做好砼浇捣记录并按规
定取样做试块.
5.8.4 电力排管管材
采用高强度、高韧度、耐高温、耐腐蚀、抗压抗冲击性能好
的 HBB电缆保护管, 管的内壁和端口应光滑无毛刺。在车行道下,
采用混凝土包封管道, 其他部位采用细沙回填灌封, 管顶铺红砖
进行保护.
5.8.5 砖砌电缆井
5.8.5.1 电缆井有直通型、四通型及中型手孔井,采用 M10砂浆
砌筑,现浇钢筋砼盖板.
5.9 底板现浇 20cm厚C30钢筋砼,在底板中 ( 纵向) 设50( 深)
× 50× 50cm 集水坑,集水坑内设直径 150UPVC排水管接入雨水
井.
5.10 待底板砼达到一定强度时, 即可弹墨线放样, 采用 MU10
烧结砖 M7.5 水泥砂浆砌筑井室。
5.11 在井壁按设计图预埋预埋件、预留孔,内墙井壁并采用
聚合物水泥砂浆防水层或防水砂浆防水层。
5.8.6 管槽回填砂
在电力排管铺设结束并检测合格后, 应立即回填砂 (过路管
先进行砼包封) ,以保护电力管不受损坏,管顶铺烧结砖。
5.8.5.2 通讯工程
施工工艺:测量放线→沟槽开挖→二次测量放线→垫层施工
→管道安装→模板支设→砼浇筑→拆模养护—→沟槽回填
5.9.1 铺设塑料管的一般规定及要求
5.9.1.1 塑料管规格为φ 110mm,管孔排列平、齐,间隔均匀,
管间缝隙(指上、下,左、右之间)为 15mm,底层塑料管下侧
与混凝土基础之间的垫层厚度为 15mm,它们的允许偏差要求不
大于 15mm。
5.9.1.2 塑料管的接续部位接顺。塑料管每隔 1.5m,安装管枕
一组,取消骨架钢筋。
5.9.1.3 铺设塑料管的管底垫层砂浆标号,应符合设计要求,垫
层砂浆的饱满程度应不低于 95%,两行管之间的坚缝应填充
1:2.5 砂浆,其填充白灰水泥砂浆的饱满程度不低于 90%.
5.12 管底两侧抹 1:2.5 水泥砂浆,要求作到抹严、压实、平
整光滑、无欠茬、不空鼓和不漏水。
5.13 塑料管的铺设方法为: 将插口端第三个波纹套上橡胶圈,
插入承口端在接续管另一端垫上木板用锤子( 8 磅左右)敲击木
板,接头处橡胶圈进入承口即可。
5.8.7 人(手)孔
5.8.5.3 人(手)孔的建筑地点应选择在地形平坦、地质稳固、
地势较高的地方。在一些管线交叉、道路狭窄处,受地形限制的
地段,可根据实际情况适当的调整手孔位置。
5.8.5.4 管道或手孔土质为硬土时, 采用夯实沟底, 沟底铺 5 厘
米厚沙垫层。人手孔坑底如遇土质不稳定,应加大片石料填实,
再填碎石、沙子,夯实后加铺 C15混凝土基础并进行养护。
5.8.5.5 砌筑及填层砂浆标号均不低于 M10。砖砌体墙面应平整、
美观,不应出现竖向通缝。砖砌体砂浆饱和程度应不低于 80%。
砖缝宽度应为 8-12 毫米。 砌体必须垂直, 砌体顶部四角应水平
一致,砌体的形状尺寸应符合图纸要求。
5.9.2 用 1:3。5 水泥砂浆抹面, 抹面厚度四壁外侧为 2 厘米左
右,内侧为 1.5 厘米左右,要求严密、压实、平光、不得有中空
式或表面开裂现象。墙体与基础结合部的内、外侧应抹八字角。
5.14 路灯工程
5.8.8 工序流程
定灯位→挖沟及路灯基础→敷设电缆 → 绝缘测试 → 路
灯安装→电气设备安装 → 实验、调试 → 自检 → 竣工验收
5.8.9 施工方法
5.8.5.6 定灯位:按照施工图确定路灯安装位置
5.8.5.7 挖沟及路灯基础:根据灯位开挖所需尺寸基坑,按设
计图纸浇注路灯基础。
5.8.5.8 敷设电缆:应符合下列要求
电缆型号应符合设计要求, 排列整齐,无机械损伤,标志牌齐全、
正确、清晰;电缆的固定、间距、弯曲半径应符合规定;电缆接
头良好,绝缘应符合规定;电缆沟应符合要求,沟内无杂物;保
护管的连接、防腐应符合规定。
