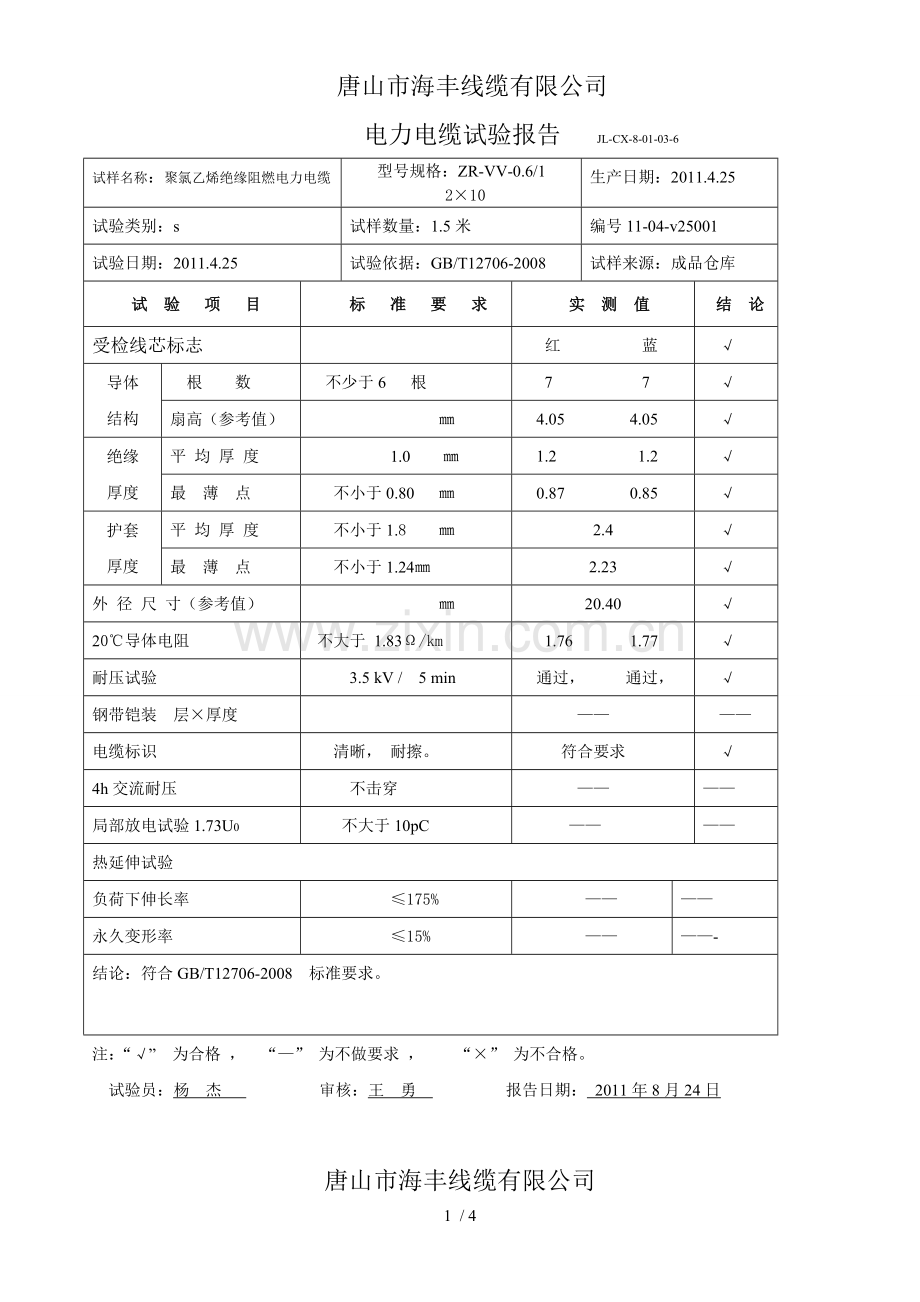

唐山市海丰线缆有限公司
电力电缆试验报告 JL-CX-8-01-03-6
试样名称：聚氯乙烯绝缘阻燃电力电缆
型号规格：ZR-VV-0.6/1
2×10
生产日期：2011.4.25
试验类别：s
试样数量：1.5米
编号11-04-v25001
试验日期：2011.4.25
试验依据：GB/T12706-2008
试样来源：成品仓库
试 验 项 目
标 准 要 求
实 测 值
结 论
受检线芯标志

红 　　　蓝 　
√
导体
结构
根 数
不少于6 根
　7 　　 7
√
扇高（参考值）
　　　 ㎜
4.05 4.05
√
绝缘
厚度
平 均 厚 度
1.0 ㎜
1.2 1.2
√
最 薄 点
不小于0.80 ㎜
0.87 0.85
√
护套
厚度
平 均 厚 度
不小于1.8 ㎜
2.4
√
最 薄 点
不小于1.24㎜
2.23
√
外 径 尺 寸（参考值）
㎜
20.40
√
20℃导体电阻
不大于 1.83Ω/km
1.76 1.77
√
耐压试验
3.5 kV / 5 min
通过， 通过，
√
钢带铠装 层×厚度

——
——
电缆标识
清晰， 耐擦。
符合要求
√
4h交流耐压
不击穿
——
——
局部放电试验1.73U0
不大于10pC
——
——
热延伸试验
负荷下伸长率
≤175%
——
——
永久变形率
≤15%
——
——-
结论：符合GB/T12706-2008 标准要求。
注：“√” 为合格 ， “—” 为不做要求 ， “×” 为不合格。
试验员：杨　杰 审核：王　勇 　　　报告日期： 2011年8月24日

唐山市海丰线缆有限公司
交联聚乙烯绝缘电缆出厂试验报告 JL-CX-8-01-03-3
试样名称：交联聚乙烯绝缘阻燃电缆
型号规格：ZR-YJV22-8.7/10
3×150
生产日期；2010.6.15
试验类别；S
试样数量：1.5米
编号：10-06-j15002
试验日期：2010.6.15
试验依据：GB/T12706-2008
试样来源：车间
项目试验
标 准 要 求
实 测 值
结 论
受检线芯标志

红 黄 绿
√
导体
结构
根数
不少于 18 根
36 36 36
√
外径（参考值）
㎜
14.6 14.6 14.6
√
绝缘
厚度
平均厚
4.5 ㎜
4.61 　 4.70 4.64
√
最簿点
3.95 ㎜
4.37 4.25 4.23
√
护套
厚度
平均厚
3.3 ㎜
3.3
√
最簿点
2.44 ㎜
2.88
√
外径尺寸
㎜
71.4
√
导体外观
表面光洁、无油污、毛刺、锐边、断裂等。
符号要求
√
20℃导体直流电阻
不大于 0.124Ω/km
0.119, 0.121, 0.121
√
交流耐压试验
30.5kV/5min 不击穿
通过 通过 通过
√
铠装钢带
2层×0.5 mm
2×0.5
√
热延伸
试 验
负载下伸长率
不大于175%
65 70 60
√
永久伸长率
不大于15%
0 0 0
√
局部放电试验
1.73U0 下，无检测到放电
无放电 无放电 无放电
√
绝缘、护套外观
表面光洁平整、色泽均匀、清晰、耐擦
符合要求
√
结论：符合：GB/T12706-2008标准要求。
注：“√” 为合格， “—”为不做要求， “×”为不合格
试验员：邓　源　国 审核： 王　勇 报告日期： 2011年８月２４日

唐山市海丰线缆有限公司
交联电缆试验报告 JL-CX-8-01-03-6
试样名称：交联聚乙烯绝缘阻燃电力电缆
型号规格：ZR-YJV -0.6/1
4×16
生产日期：2011.08.24
试验类别：s
试样数量：1.5米
编号：11-08-G24003
试验日期：2011.08.24
试验依据：GB/T12706-2008
试样来源：车间
试 验 项 目
标 准 要 求
实 测 值
结 论
受检线芯标志

红 黄 绿
√
导体
结构
根 数
不少于 6 根
7 7 7
√
扇高（参考值）
㎜
5.20 5.20 5.20
√
绝缘
厚度
平 均 厚 度
不小于 0.7 ㎜
1.1 1.2 1.2
√
最 薄 点
不小于0.53 ㎜
0.82 0.78 0.80
√
护套
厚度
平 均 厚 度
不小于1.8 ㎜
2.2
√
最 薄 点
不小于1.24 ㎜
1.86
√
外 径 尺 寸（参考值）
㎜
17.26
√
20℃导体电阻
不大于 1.15Ω/㎞
1.11 1.12 1.10
√
耐压试验
3.5 kV / 5 min
通过， 通过 ， 通过
√
钢带铠装 层×厚度
——
——
——
电缆标识
清晰， 耐擦。
符合要求
√
热延伸试验
负荷下伸长率
≤175%
95 90 80
√
永久变形率
≤15%
2 0 0
√
结论：符合GB/T12706-2008 标准要求。
注：“√” 为合格 ， “—” 为不做要求 ， “×” 为不合格。
试验员： 杨杰 审核： 王 勇 报告日期： 2011.8.24

唐山市海丰线缆有限公司
进 货 检 验 记 录 JL-CX-08-01-01
材 料 名 称
进 货 日 期
检 验 依 据
电 工 圆 铝 杆
2011.8.24
GB/T3954-2008
型 号 规 格
抽 样 数 量
进 货 数 量
A6 Φ9.5㎜
1
34吨
供方名称： 铜陵精选线材有限责任公司
序号
试 验 项 目
标 准 值
实 测 值
单项判断
1
外 观
无可见缺陷
无可见缺陷
合格
2
尺 寸(㎜)
9.5(1±5％)
9.56 　
合格
3
20℃电阻率 (nΩ.m)
不大于28.01
27.97
合格
4
抗拉强度 (MPa)
　110～130
116
合格
5
伸长率 （%）
不小于８
9
合格
6
——
——
——
——
结 论：符合GB/T3954-200８标准要求。
检验员：邓源国 仓管员：黄丙会 审核： 王勇 检验日期：2011.8.24
