平谷区社会服务中心北配楼改造工程弱电系统施工方案毕设论文.doc

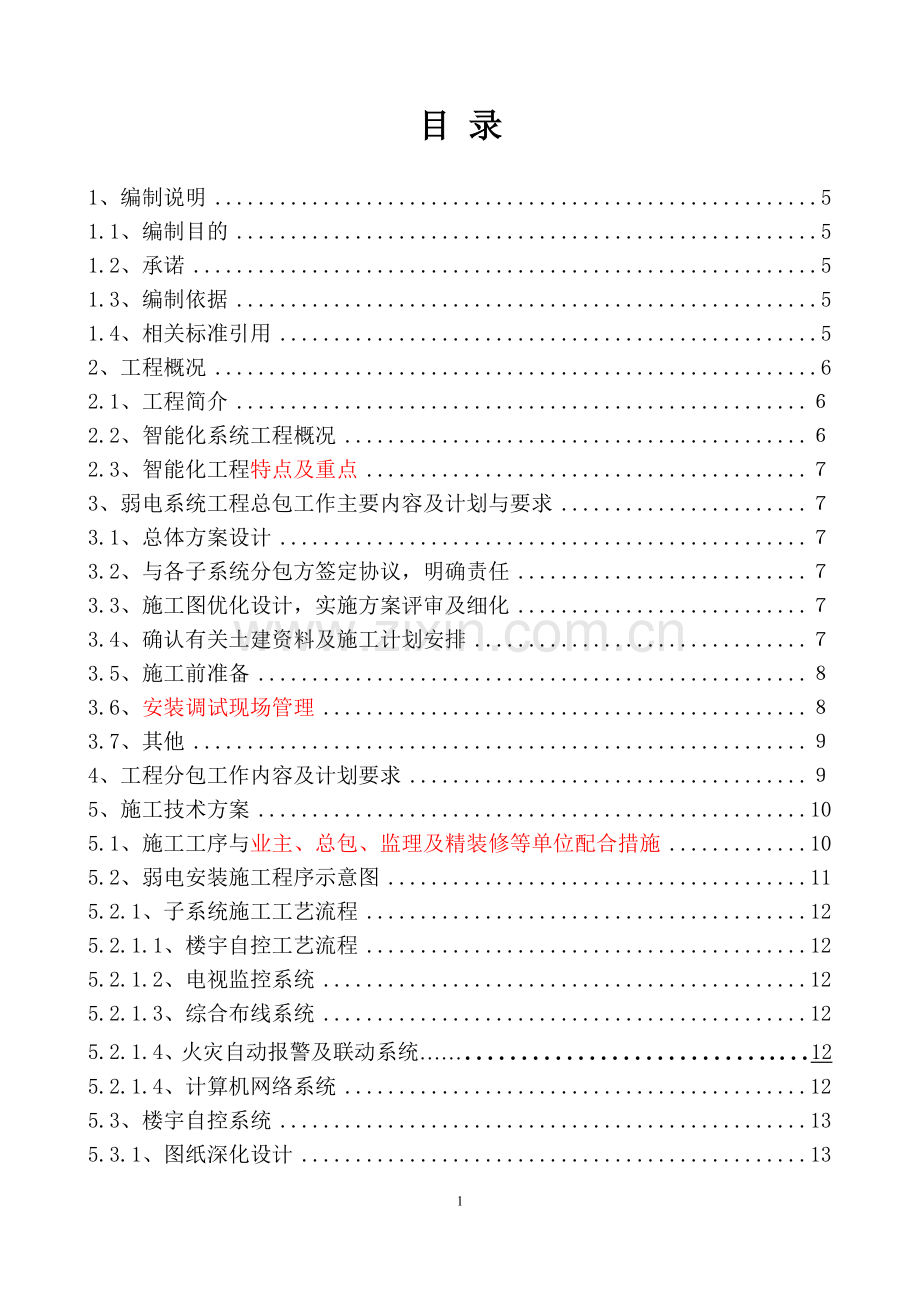

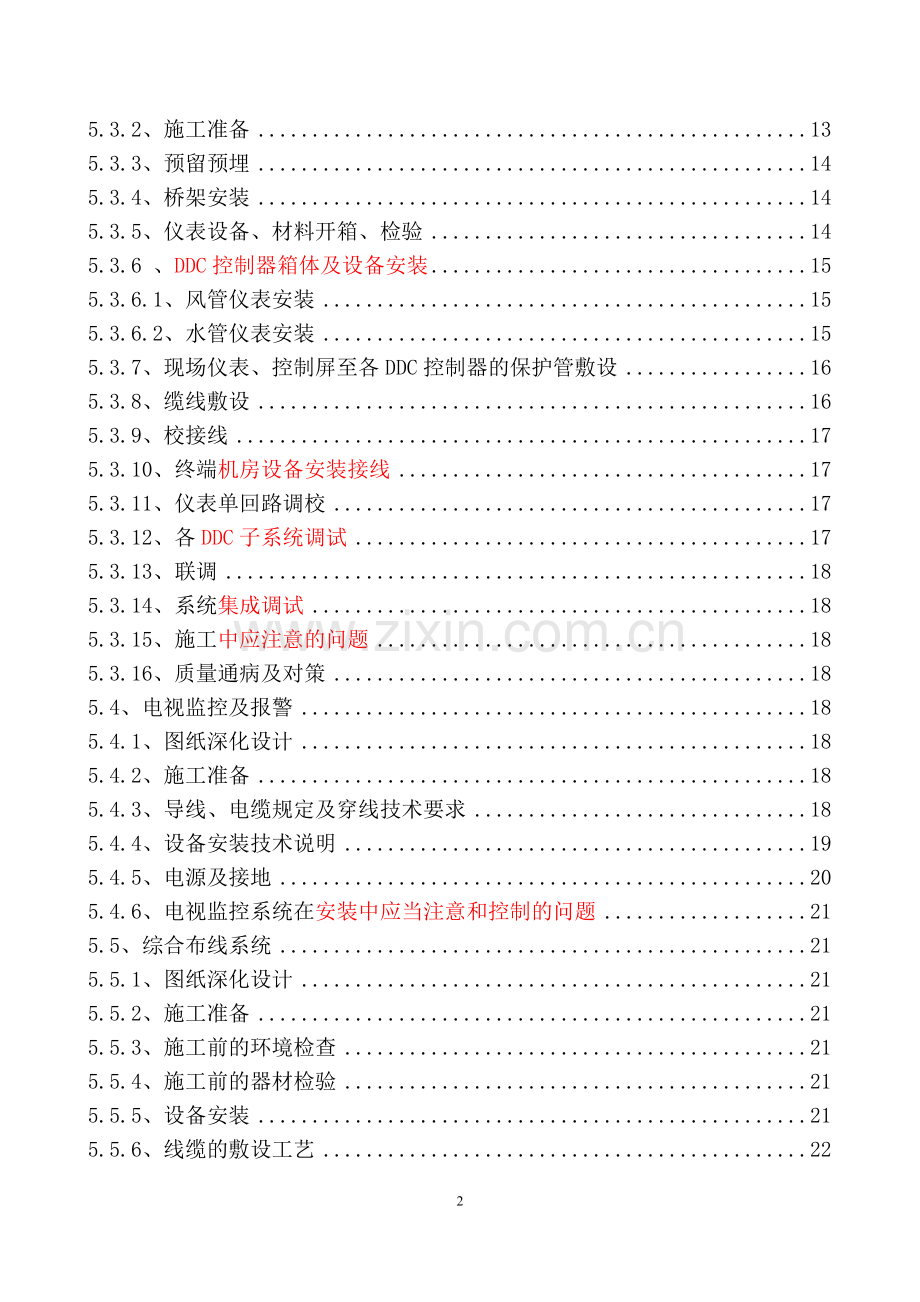

目 录1、编制说明51.1、编制目的51.2、承诺51.3、编制依据51.4、相关标准引用52、工程概况62.1、工程简介2.2、智能化系统工程概况2.3、智能化工程特点及重点3、弱电系统工程总包工作主要内容及计划与要求3.1、总体方案设计3.2、与各子系统分包方签定协议，明确责任3.3、施工图优化设计，实施方案评审及细化3.4、确认有关土建资料及施工计划安排3.5、施工前准备3.6、安装调试现场管理3.7、其他4、工程分包工作内容及计划要求5、施工技术方案105.1、施工工序与业主、总包、监理及精装修等单位配合措施105.2、弱电安装施工程序示意图115.2.1、子系统施工工艺流程125.2.1.1、楼宇自控工艺流程125.2.1.2、电视监控系统125.2.1.3、综合布线系统125.2.1.4、火灾自动报警及联动系统.125.2.1.4、计算机网络系统125.3、楼宇自控系统135.3.1、图纸深化设计135.3.2、施工准备135.3.3、预留预埋145.3.4、桥架安装145.3.5、仪表设备、材料开箱、检验145.3.6 、DDC控制器箱体及设备安装155.3.6.1、风管仪表安装155.3.6.2、水管仪表安装155.3.7、现场仪表、控制屏至各DDC控制器的保护管敷设165.3.8、缆线敷设165.3.9、校接线175.3.10、终端机房设备安装接线175.3.11、仪表单回路调校175.3.12、各DDC子系统调试175.3.13、联调185.3.14、系统集成调试185.3.15、施工中应注意的问题185.3.16、质量通病及对策185.4、电视监控及报警185.4.1、图纸深化设计185.4.2、施工准备185.4.3、导线、电缆规定及穿线技术要求185.4.4、设备安装技术说明195.4.5、电源及接地205.4.6、电视监控系统在安装中应当注意和控制的问题215.5、综合布线系统215.5.1、图纸深化设计215.5.2、施工准备215.5.3、施工前的环境检查215.5.4、施工前的器材检验215.5.5、设备安装215.5.6、线缆的敷设工艺225.5.7、缆线的终端施工处理方法235.5.8、综合布线施工中应当注意和要控制的问题245.6、火灾自动报警及联动系统.245.6.1、系统构成.245.6.2、联动控制的要求.245.6.3、系统导线要求.265.6.4、设备安装要求.265.6.5、施工方法.265.7、有线电视系统.355.7.1、施工前的准备工作.355.7.2、线路敷设工作.365.7.3、设备安装及调试工作.366、质量保证体系406.1、工程质量目标406.2、质量保证措施406.3、质保管理措施及质保大纲406.3.1、工程材料管理416.3.2计量检测管理416.3.3、施工过程管理416.3.4、工艺、技术管理426.3.5、设备及成品保护426.4、关键工序及关键质量控制点426.5、现场质量保证三级检查436.6、质量检查程序437、施工现场管理447.1、采用项目经理责任制447.2、加强质量意识，提高自身技术素质447.3、加强现场施工组织管理和技术管理措施447.4、现场施工质量、组织管理网络457.5、岗位素质要求、分工及职责458、安全技术措施468.1、安全组织机构468.2、现场安全生产管理措施468.3、现场标准化及文明施工措施478.4、做好环境保护，防止扰民措施478.5、做好成品保护及冬季雨季施工保证措施489、工程进度计划表489.1、工期目标489.2、工期保证措施489.3、工程分解489.4、工程进度安排4910、材料资源计划5010.1、主要工机具一览表5010.2、主要检验、测量设备一览表5010.3、劳动力配备一览表511、编制说明1.1、编制目的施工方案是施工准备工作的重要组成部分，是指导施工现场全部生产活动的重要技术文件。 为确保平谷区社会服务中心北配楼改造工程质量和进度，确保与土建、设备安装和室内装修等专业的协调配合，创优质、低耗、安全的业主满意工程，以及让建设单位了解我公司的项目施工管理水平，同时便于我公司对项目经理部的管理工程进行考核，规范项目经理部的管理行为，并使建设单位、监理单位的现场代表对项目经理部的管理工作进行监督时有所参照， 特编制此设计。1.2、承诺本施工方案，作为本工程施工的指导性技术文件，项目经理部全体管理及施工人员必须严格遵照执行。同时，应根据工程进展实际情况，对有关内容适时进行调整，作为对本设计的补充，并及时呈报建设单位和监理单位审核后实施。1.3、编制依据 平谷区社会服务中心北配楼改造工程弱电系统设计图纸 2013年5月28日总包会议室召开的弱电需求确认会精神（甲方、总包、监理等参加）1.4、相关标准引用智能建筑设计标准 GB/T50314-2000民用建筑电器设计规范 JGJ/T16-92工业企业通信设计规范 GBJ42-81低压配电装置及线路设计规范 GB50054-95建筑设计防火规范 GBJ16-87(97版)中华人民共和国公共安全行业标准 GA/T70-94智能建筑弱电工程设计施工图集 897X700(上下)建筑与建筑群综合布线系统工程设计规范 GB/T50311-2000民用闭路监视电视系统工程技术规范 GB50198-94民用建筑闭路电视系统工程技术规范 GB50148-94建筑安装工程质量检验评定统一标准 GBJ300-88建筑电气安装工程质量检验评定标准 GB303-88建筑工程监理规范 GB50319-2000火灾报警及联动系统施工及验收规范 GB50166-20072、工程概况2.1、工程简介平谷区社会服务中心北配楼改造工程位于平谷区府前西街。平谷区社会服务中心项目北配楼改造工程地下建筑一层，地上建筑4层，地下一层主要是设备用房等。一层设有消防安防控制室、厨房等；二层设餐厅,三四层主要是宿舍及会议室等。项目总建筑面积：13，660平方米,其中：地上建筑面积：13，007平方米，地下建筑面积：651.95平方米。建筑高度：20.1米；建筑层数：地上4层；地下1层。2.2、智能化系统工程概况本智能化工程将采用科学化、智能化、网络化和信息化等方面的应用技术，满足实用性、先进性、专业性、开放性、安全性、集成性和经济性的要求，真正实现信息、资源共享和科学管理。本工程智能化系统包括以下六个子系统，并考虑为项目集成做好技术准备，包括主干网构筑、系统间接口，并预制网上通讯协议：1. 楼宇自控系统（BAS）2. 综合布线系统3. 安全技术防范系统，包括以下子系统：（1） 视频监控系统（2） 门禁控制系统4. 有线电视系统5. 网络及无线覆盖系统6. 会议系统7. 火灾自动报警及联动系统2.3、智能化工程特点及重点本工程的弱电安装施工是整个建筑工程的一个组成部分，与其他各专业的施工必然发生多方面的交叉作业，尤其和装修施工及空调机电安装最为密切。如电缆电线保护管预埋、设备安装和各种支持件固定件的安装，都要在装修施工中预埋、预放和预留孔洞。这样，不但能提高安装质量，而且能加快施工进度，提高生产效率和经济效益，保证施工过程的安全。施工人员在了解建筑结构及施工方法的基本特点后，可以采取相应的方法，在装修施工阶段充分利用有利时机，做好电气安装的配合施工。同时不应出现弱电安装影响结构的情况，在与任何专业发生交叉矛盾时，要请示业主协调解决。3、弱电系统工程总包工作主要内容及计划与要求3.1、总体方案设计弱电系统工程项目部对中标的总体方案（接口方案与实施方案）进一步优化设计，并按照甲方评审提出的修改意见加以完善。3.2、与各子系统分包方签定协议，明确责任首先，协助与各分包方签署子系统承包合同和技术协议，明确总包方与各分包方各自的责任、工作范围、工作计划、服务要求及相关子系统的接口要求等，在弱电系统工程项目部中落实协调责任人。3.3、施工图优化设计，实施方案评审及细化根据总体方案进行施工图设计，设计过程中，加强各分包方的沟通与指导，设计完毕后，协调甲方，设计院、监理方、施工总承包方及有关专家对施工图设计进行评审（或施工图交底），检查其是否符合集成方案中所提出的技术状态（即功能、技术及服务等），尤其检查子系统之间接口协议是否协调、妥当，并进一步提出优化、细化要求，力争方案最优。最终设计图纸，由总施工总包方确认。进行工程实施的组织设计，制定实施计划，由总包方审核、确认。3.4、确认有关土建资料及施工计划安排根据已确认的方案，与分包方共同确认有关子系统土建资料，确认设备材料的采购、到货计划。与甲方及施工总承包方协调弱电工程总体进度，落实投资计划，协调落实设备材料的临时存放地点（临时库房），由总包方落实安排专人负责货物的保管，货物出入库须遵循严格的管理程序，设备采购统筹安排、合理规划，一方面考虑供货周期与工期进度，不能使设备在到达现场后长期不能进入安装状态，另一方面合理、充裕地配置资金，确保工程用款和材料/设备按时到场，保证工程进度。3.5、施工前准备1） 收集、审定和学习施工用标准、规范、施工图集弱电系统工程的施工应严格遵循建筑弱电安装施工及验收规范和相关工艺标准及有关规定。施工前要认真组织学习标准、规范、施工图集2） 图纸会审、二次深化设计报审图纸会审前，各专业技术人员应认真阅读熟悉图纸的内容和要求，把疑点和问题整理出来，待技术交底时，一并逐一解决。图纸要进行会审，会审结果要形成纪要，由设计、建设、监理、施工单位四方签字，作为施工图补充文件存档编写有关技术文件、管理文件、质保文件、系统测试文件，作为施工组织设计的支持文件3） 技术交底技术交底包含设计交底及技术交底。技术交底应在设计单位、施工单位、设备供应单位之间及施工单位内部专业技术人员与施工负责人之间进行。内容包括：设计要求、施工组织设计中的有关要求，工程所用材料、施工器具、设备性能参数、施工条件、施工顺序、施工方法（工艺）、预埋预留、相关工程质量标准、成品保护、验收评定标准、施工中安全注意事项等。技术交底文件编写和交底记录要形成文件装入竣工技术档案中。4） 施工界面划分施工前应同建设单位、监理单位、施工配合单位一起进行施工界面划分，协调并形成施工界面划分文件，各方签字，共同遵守。3.6、安装调试现场管理在经过施工图设计、施工组织设计评审、设备材料开箱验收后，工程实施进入安装阶段，这是保证工程总体质量的关键时期，弱电系统工程项目部各方面人员全体到位，运作及管理按照本实施方案和公司有关工程监理，实施规范执行。工程管理多采用协调会方式，根据工程需要，随时组织子系统工程协调会，每周开一次例会，每月召开一次小结会，检查各子系统的工程进度、质量及资金使用情况，解决较为重大的问题，协调、归纳、总结并形成书面报告和通知，及时向甲方、监理方及施工总承包方提交报告，向分包方提出整改通知。3.7、其他a) 监督各子系统分包方及机电设备的供应商提供各子系统均可接受的联网拓扑结构，统一的通信协议（或可行的协议转换措施）及其他必须的接口条件b) 监督各分系统分包方提供适应联网运行条件的、经过汉化的、风格一致、操作简单的人机界面，保证其他系统可顺利纳入系统集成c) 监督各子系统设备材料质量、安装质量d) 协调各子系统调试、开通e) 配合有关各方进行子系统的工程验收，并进行弱电系统工程总验收和评定工程验收和实施过程中协助甲方办理有关手续。f) 安排和协调各子系统分包方对业主的物业管理部门的专业技术人员进行培训g) 监督分包方在各子系统质保期内的维修、维护和系统保养的管理h) 审核弱电系统工程系统的维修、运行的操作手册及售后服务方案i) 监督分包方履行合同情况j) 竣工技术资料的整编，将整编好的自己承包工程范围内的竣工技术资料，由总包单位统一整编、组卷。4、工程分包工作内容及计划要求弱电系统工程的方案优化细化、技术指导、施工组织管理、系统调试开通、培训、维修和后援等售后服务。服从甲方、总包、监理的协调管理具体工作内容如下：u 明确责任、工作范围及应执行的技术标准和要求：u 提出各子系统的技术状态及技术服务要求u 提供分包子系统施工图的技术指导和协调，参与子系统修正设计的审查及审定评审的工作u 监督各子系统分包方及机电设备的供应商提供各子系统均可接受的联网拓扑结构，统一的通信协议（或可行的协议转换措施）及其他必须的接口条件u 监督各分系统分包方提供适应联网运行条件的、经过汉化的、风格一致、操作简单的人机界面，保证其他系统可顺利纳入系统集成u 负责办理好政府主管部门或相关业务部门审批手续u 履行分包合同情况u 在工程施工时，在各子系统分包方进场前，协调做好土建准备工作和准备工作的检查u 子系统工程施工组织设计、计划及进度的协调管理u 负责子系统设备材料质量、安装质量u 协调各子系统调试、开通u 配合有关各方进行子系统的工程验收，并进行弱电系统工程总验收和评定工程验收和实施过程中协助甲方、总包方办理有关手续。u 对业主的物业管理部门的专业技术人员进行培训u 负责子系统质保期内的维修、维护和系统保养的管理u 负责弱电系统工程系统的维修、运行的操作手册及售后服务方案5、施工技术方案一项施工工程, 仅有完善的技术设计是不够的, 还需要在施工中有周密细致的计划、严格的施工规范、合理的进度及全面测试, 不论使用哪种性能的设备, 如果在施工过程中不重视施工管理, 任何产品都难以得到客户的认可, 因为对整个弱电系统而言, 客户关心的是整个系统的性能, 而不仅仅是某种材料或产品的性能, 客户购买的不仅仅是各家供应商的电缆和设备, 而是整个系统。所以, 选择产品固然重要, 但更重要的是产品的施工、安装和测试。只有这样才能保证工程质量的万无一失, 从而, 根本上保护用户的投资利益。我公司本着“质量第一，用户至上”的原则，根据本建筑整体工程进度要求，结合弱电系统要求高，进度紧的特点，制定以下施工组织设计方案。确保系统按期开通，正常运行。5.1、施工工序与业主、总包、监理及精装修等单位配合措施 弱电系统工程施工紧随土建、机电设备安装、内装饰施工进行。u 在墙体结构施工时，要抓住时机预埋管、箱、盒。u 在墙体抹灰时进行埋管清理、穿线。u 在进行桥架、吊顶上面穿线管敷设时，为避免出现水、电、风专业管线标高平面布置交叉，施工前弱电系统工程施工人员应与水、电、风专业人员进行会审，必要时绘制管线综合排列图，然后再进行施工以免返工。u 在装修施工前，线管施工一定要完毕，给装饰单位提供作业面，需留洞、预留检修孔等部位，必须现场定位或以书面形式通知装修单位，不得随意自行开洞，以免破坏装饰成品u 摄像机探头的安装应与吊顶装饰施工交叉进行，弱电系统施工定位，装饰施工开孔，弱电系统施工安装接线u 楼宇自控的安装伴随给排水、采暖通风空调制冷设备、电气等工艺管线安装进行，完成定位取样点和安装点，并由设备安装单位进行取源部件的焊接u 在给排水、采暖通风空调、电气设备调试后，BA控制系统开始静态调试，在控制系统动态调试中，通风、采暖空调、给排水、电气设备等应配合弱电系统u 机房设备安装时，应与装饰施工紧密配合，同步进行，相互提供方便。在控制室基本装修完毕前，应将中央监控台、电视墙、模拟屏等安装就位。区域、前端、用户终端设备安装（传输分配）机房设备安装主设备联合调试端接调试开通交工楼层主体结构主模板扎钢筋施工楼层墙体结构施工墙体抹灰楼面敷设、面层施工内装饰设备安装弱电安装预留预埋线管、箱、盒清理预埋线管、箱、盒线槽、吊顶线管敷设，天线架设线缆敷设安装（含竖缆）弱电施工与其他工种配合弱电安装施工其他工种施工5.2、弱电安装施工程序示意图5.2.1、子系统施工工艺流程5.2.1.1、楼宇自控工艺流程图纸深化设计施工准备电管预留预埋桥架安装设备开箱、检验、材料检验DDC控制器箱体及辅控箱安装风管仪表安装水管仪表安装房间仪表安装现场仪表、控制屏至各DDC控制器的保护管敷设缆线敷设校接线终端机房设备安装接线仪表单回路调校各DDC子系统调试联调系统集成调试5.2.1.2、电视监控系统布置原则是：先布线，后安装主控设备，待主控设备调试完毕后再安装前端设备。并且整个系统的安装与大楼的内装修同步。施工顺序是：穿管布线甲方在现场提供临时电源主控设备安装、调试前端设备的安装、调试统调系统验收。5.2.1.3、综合布线系统敷设管路、安装桥架-穿线（水平布线、垂直干线）-安装信息模块及面板、安装配线架-线路通断、线性测试 -竣工文档的整理5.2.1.4、火灾自动报警及联动系统布置原则是：先布线，后安装前端设备，后安装系统主控设备，系统设备的安装与楼内装修进度同步进行。施工顺序是：穿管布线前端设备的安装主控设备的安装调试前端设备调试联合调试系统验收。5.2.1.5、计算机网络系统网络系统安装调试计划分为三个阶段：1、系统设备到货：系统设备包括网络设备、服务器、系统软件及附件和相关配套设备.在设备运抵目的地之后，由我公司、甲方的技术人员及相关负责人员共同组成的验收小组进行设备的开箱验收.验收的详细条款由双方共同商定，以保证所购设备为协议中的指定设备，并且在运输途中没有损坏.在交货时，我公司技术人员与甲方负责人员共同对设备进行全面验收，测试和结果必须予以说明并将其附在检验证明书上.2、设备安装、调试和开通工程中的问题由我公司总协调.设备的安装、调试开通和系统集成由我公司负责，我公司技术人员指导，甲方的负责人员协助我公司进行安装.提供设备安装、调试工程中所需的工具、仪表和材料.设备安装、调测开通、系统的集成和验收分为以下几个部分：网络硬件设备及配套软件的安装、测试服务器硬件的安装、测试系统软件的安装、测试网络系统的移交验收必须在设备安装前完成设备要求的安装地点、房屋、地线、电源等条件的建设.我公司负责设备的安装和开通.在整个安装和开通的过程中，甲方协助我公司进行技术管理，技术指导及其他有关工作，但一切技术责任均由我公司承担.设备的安装和开通工作必须按进度表进行.设备的安装和开通一结束，我公司必须以书面的方式向甲方递交设备安装和调试结果的技术报告，并通知系统调试和网络联调已准备就绪.在甲方收到报告后三天内，开始验收工作.移交验收的具体方式、内容、程序和要求，须在预定的移交验收开始前一周提交给甲方.在征得同意后，双方共同参加的移交验收测试随即开始.若测试结果符合验收标准，则此验收被视为测试合格，由双方共同形成书面的测试报告；若测试结果不符合验收标准，则在第一次测试后的一周内进行第二次测试，直到设备达到所规定的工作性能指标为止.5.3、楼宇自控系统根据项目要求，本项目楼宇自控系统监控的机电设备包括：空调系统、给排水系统、送排风系统、消防报警系统、变配电系统。根据楼内各类功能建筑的以上各系统设置情况不同，建筑设备监控系统的设置范围及监控内容如下：5.3.1、图纸深化设计根据设计院图纸结合现场实际情况，进一步深化设计：包括桥架合理走向图（解决与强电桥架交叉问题），设备及机房布置图、设备端子接线图等。由于楼控与强电控制柜存在接口问题，所以在设计时应和电控柜及终端设备厂商联系，要求在电控柜内加装继电器、变压器及接线端子等.5.3.2、施工准备施工准备包括技术准备和物资准备。技术准备要求作业队长组织全体施工人员熟悉施工图、施工方案和施工规范，了解该项目自动控制系统的原理,特别是掌握各个仪表的安装方法、安装程序等，同时根据工程进度情况，安排组织好相应的作业人员。物资准备要求作业队备好近阶段所需的施工用具及材料，同时考虑下阶段所需的用具及材料，随时等待进场。5.3.3、预留预埋根据施工图正确预埋预留电管，施工时注意以下几点：u 配合土建专业，在土建制模时放线、在绑扎钢筋时放管；u 放线时应做好标记，要根据放线结果提前预制电管；u 放管时电管不能破坏钢筋，更不能破坏结构；u 电管连接采用套管焊接，电管与接线盒连接亦采用焊接，管口不能有毛刺，盒内保持清洁；u 朝天管口应用木塞堵好，防止异物进入堵塞管道；u 凡管路、桥架穿越楼层处，应及时留洞或埋设套管，每层土建所留电井应派人配合复核，防止尺寸错误或坐标偏差。u 预留预埋结束应根据图纸详细检查，发现问题及时整改； 浇注混凝土时派专人看守，保护成果。5.3.4、桥架安装u 订购桥架时要让供货商到现场实际度量尺寸及走向；u 桥架安装时应避开其他专业管线，但不可装在液体管道之下；u 电缆桥架应横平竖直，内部光洁、无毛刺，连接固定可靠，接头处做跨接；5.3.5、仪表设备、材料开箱、检验 仪表设备、材料开箱、检验应注意如下：u 仪表设备在搬运时应注意“三防”：防碰撞、防雨淋、防强电磁场；u 开箱和入库时要小心谨慎，并根据随机文件要求用清洁、通风良好、安全的库房保存；u 仪表设备开箱后检查外观是否良好，仪表规格、型号是否符合设计要求，各种附件是否齐全。仪表开箱时各种资料，如合格证、使用说明书、出厂校验单等必须收集好，统一保管。开箱检验合格的仪表才能交付使用，开箱不合格品不能使用，并作好记录；u 仪表施工材料领取后检验外观是否良好,有无合格证、质保书，尤其是防爆件更应注意检查。仪表施工材料领取后要分类别摆放好。仪表专业使用材料种类多，其中有许多小型加工件和附件容易混乱和遗失，因此无论是在材料科库房还是在班组临时摆放材料的工具箱内材料都要摆放整齐，并上好标志，做到清晰明了,以便于施工时取用方便。5.3.6 、DDC控制器箱体及设备安装DDC控制器箱体及辅控箱安装内容包括：箱体安装、模块安装、变压器和继电器安装及接线端子排安装。其具体注意事项如下：u 控制器内设备与各构件连接应牢固，安装在轻质墙上应采取加固措施；u 控制器安装时要横平竖直，垂直度和水平偏差度在误差范围内，且接地应牢固良好；u 对所有需进行二次安装的插件（模块），在插拔时要轻拿轻放，切忌生拉硬拔；u 变压器元件质量要良好，在辅控箱内要排列整齐，固定牢固，且通风良好；u 继电器元件质量要良好，在辅控箱内要排列整齐，固定牢固；u 接线端子排在箱体内应无损坏，绝缘良好，安装时固定牢固。5.3.6.1、风管仪表安装风管仪表包括风管温度传感器、压差开关、风门执行器等设备。其安装要点如下：u 风管温度传感器的安装应按要求尺寸在风管上开孔要找准位置，然后将传感器用螺钉通过固定夹板安装在风管上，安装处要密封良好，严禁漏风；u 压差开关应垂直安装，用托架固定，开孔要找准位置（在虑网两侧）严禁漏风；u 风门执行器安装应先将风门移至关闭位置，利用按钮手动卸载齿轮，将电机夹子反转至关闭前一档的位置，并使齿轮重新安置，将电机校正到与风门轴呈90度，把螺帽拧紧于V形夹子上；u 防冻开关的安装基本同风管传感器安装。u 导线敷设可选用D20电线管及接线盒，并用金属软管与仪表连接。5.3.6.2、水管仪表安装水管仪表包括水管温湿度传感器、压力传感器、水流开关、流量计、调节阀、电磁阀及液位开关等设备。其安装过程分为取源部件的安装和仪表设备的安装，具体要点如下：u 仪表所有取源部件的开孔、安装必须在工艺专业制作预制时同时进行，开孔和焊接的方法要求符合相应工艺专业本体的要求；u 温度传感器的安装其取源部件要安装在温度灵敏和具有代表性的地方，远离强磁场。套管安装时应先在水管管壁上开洞（要求尺寸、位置准确，焊口平滑无毛刺）焊上管箍，探头安装时应注意尽量插进管道直径2/3处，且和温度取源部件连接紧密，无渗漏；u 压力传感器的安装其压力取源部件要安装在流速稳定的直管段，不能选在管道的弯角处。压力传感器安装时先在水管管壁上开洞（要求尺寸、位置准确，焊口平滑无毛刺）焊上管箍并安装截止阀，然后安装缓冲弯管，缓冲弯管一端与截止阀连接，另一端与压力传感器连接，注意螺纹制式要相同；u 流量取源部件根据流量计的类型采取不同的安装方法；流量计安装要注意流体方向，保证满流速流过流量计，连接法兰安装要符合管道专业的标准，安装完成时应进行密封检查；u 电动调节阀安装分执行机构的安装和阀体的安装，阀体安装时要保证输出轴水平（直立安装），同时驱动器边上应留足够的空间以方便检修，驱动器防止水滴入内。阀体与管道用法兰连接，其密封性要良好，同时保证管路内充满液体，执行机构动作良好；u 水流开关的安装应避免安装在测流孔、直角弯头或阀门附近，开孔焊接管箍（要求尺寸、位置准确，焊口平滑无毛刺），安装时将水流开关旋紧定位，使叶片与水流方向成直角，而开关上标志着的箭头方向要与水流方向一致；u 液位传感器安装时要根据水箱或积水坑的深度及高低位置的要求,准确定位，不能安装在水流动荡的地方；u 线路敷设选用D20电线管及接线盒，并用金属软管与仪表相连。5.3.7、现场仪表、控制屏至各DDC控制器的保护管敷设仪表到DDC控制器的配管注意如下：u 弱电与强电线管要严格区别，切不可混合安装与互调；u 弱电线路线管与箱盒配接时严禁使用焊接，必须进行丝扣连接，并可靠接地，电缆管支架不应焊接或固定在吊顶龙骨上，应采用单独的卡具吊装或支撑物固定；u 所有明配及暗配管的管口必须用挫刀修复毛刺，电管之间用丝扣连接，并作跨接；u 明配管及暗配管的弯曲半径应符合规范要求，并不得出现明显的折皱；u 从桥架上引出的保护管应水平垂直于桥架，桥架处应采用机械开孔方法，并用护口保护；u 保护管至仪表连接须用金属软管过渡，其软管长度不能超过0.5米。电管经过建筑物的变形缝处应采取补偿措施，留有适当余量；u 敷设在多层和潮湿的场所，管路的管口和管子连接处，均应做密封处理。5.3.8、缆线敷设缆线敷设注意事项如下：u 电缆敷设前仔细核对电缆型号、规格是否符合设计要求；u 电缆敷设时应排列整齐，在桥架中应用扎带固定，电缆两头应留足够的长度，并挂好标志牌；u 不同系统、不同电压、不同类别的线路不应穿于同一根管内或线槽的同一槽孔内；u 电气配线要求排列整齐，接线应尽可能走线槽；u 在管内或线槽内穿线前，应将管内或线槽内的积水及杂物清除干净；u 导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接，当采用焊接时，不得使用腐蚀性的助焊剂。5.3.9、校接线 本工程线缆量大，接线端子多，在校接线过程中应注意如下：u 仪表校接线除设计规定可用500V兆欧表检测绝缘外，其余一律不得用兆欧表，应用专用的测量仪器（常规的采用万用表）；u DDC箱及辅控箱内布线应用绝缘尼龙扎带捆扎，切忌用金属代用，以防线乱而产生电容效应，导致误信号；u 弱电接地保护与弱电接地消静电网络应严格区别，绝不能混淆，以防强电在瞬间对地短路对弱电系统的模块损坏；u 为保证导线无损伤，剥线时应注意不要损伤到导线；u 导线与端子排间采用焊接或压接方式，均应牢固可靠；u 控制器及辅控箱内的导线不应有接头，导线芯线应无损伤；u 每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子，不同截面的两根导线不得接在同一端子上。5.3.10、终端机房设备安装接线终端机房设备安装包括电脑及通讯控制器等的安装，接线主要指网络线的连接。5.3.11、仪表单回路调校系统调试应在工艺试车前进行，仪表系统全部安装完毕，管道清扫及压力试验合格，电源、气源和液压都具备仪表运行的要求。仪表单回路调校主要调试现场仪表的动作正确与否，阀门的开度是否准确，收集到的数据是否准确，控制柜是否动作等。5.3.12、各DDC子系统调试各DDC子系统调试主要调试DDC收集现场仪表的数据的正确性及控制现场的设备能否实现。5.3.13、联调联调重点测试DDC之间相互通讯及DDC与终端之间通讯是否符合要求，同时检验终端电脑发出的指令及回收的数据是否准确无误。5.3.14、系统集成调试系统集成调试主要测试各个子系统之间相互通讯。5.3.15、施工中应注意的问题u DDC控制箱的垂直度及水平度；u 调节阀的方向u 液位安装是否符合设计要求；u 电缆敷设前后绝缘性能；u 仪表引压、风管路试验。5.3.16、质量通病及对策u 现场仪表易受破坏，其防护措施：现场安装的仪表设备需用泡沫纸或铁皮包好，以防坠物损伤，配好的电缆保护管及电缆要保护好，不能当支架或践踏。u 部分仪表的安装气密性不够，其防护措施：在安装前进行交底，安装时派专人现场负责，安装后进行气密试验。u 强弱电线路混淆，其防护措施：线路敷设时进行指导，接线时仔细核对，调试前重新检查。5.4、电视监控及报警5.4.1、图纸深化设计根据设计院图纸结合现场实际情况，进一步深化设计：设备及机房布置图、设备端子接线图等。5.4.2、施工准备施工准备包括技术准备和物资准备。技术准备要求作业队长组织全体施工人员熟悉施工图、施工方案和施工规范，了解该项目安防系统的原理,特别是掌握各种设备的安装方法、安装程序等，同时根据工程进度情况，安排组织好相应的作业人员。物资准备要求作业队备好近阶段所需的施工用具及材料，同时考虑下阶段所需的用具及材料，随时等待进场。5.4.3、导线、电缆规定及穿线技术要求 缆线布放前应核对规格、程式、路由及位置与设计规定相符。 电缆敷设时应根据设计图上各段线路的长度来选配电缆。避免电缆接续，当必须中途接续时应采用接插件。 缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。 电源线宜与信号线、控制线分开敷设。 缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。 电缆的弯曲半径应大于电缆直径的15倍。 电缆敷设完成后应用万用表检测同轴电缆的屏蔽层与线芯是否绝缘， 线芯是否接地。5.4.4、设备安装技术说明 闭路电视监控系统，一般由摄像、传输、控制、图像处理和显示5部分组成。报警系统主要由探测器，报警主机构成 闭路电视监控及报警系统的工程施工前，应对图纸、现场情况、材料设备的到货情况进行全面了解，具备条件时才可施工，施工中应做好隐蔽工程的施工验收，并做好记录。施工时应配合相关专业。石材上、吊顶上摄像机的安装注意应预留检修口等工作。A前端设备安装。1） 摄像机 摄像机宜安装在监视目标附近且不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装的高度，室内宜距地面2.5-5m或吊顶下0.2m处；室外应距地面3.5-10m，并不得低于3.5m。 摄像机安装前应按下列要求进行检查： 将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装； 检查云台的水平、垂直转动角度，并根据设计要求定云台的转动起点方向； 检查摄像机在防护罩内紧固情况； 检查摄像机座与支架或云台的安装尺寸。 在搬动、架设摄像机过程中，不得打开镜头盖。 从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。 先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。2） 解码箱解码箱通常安装在现场摄像机附近，可安装在吊顶内，但要预留检修口，室外安装时要具有良好的密闭防水性能。B控制室设备 1）机架安装应符合下列规定： 机架的底座应与地面固定； 机架安装应竖直平稳，垂直偏差不得超过1%； 几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm； 两个机架中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm； 机架内的设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内的设备应牢固、端正； 机架上的固定螺丝、垫片和弹簧垫片圈均应按要求紧固不得遗漏。 2）控制台安装应符合下列规定： 控制台位置应符合设计要求； 控制台应安装竖直，台面水平； 附件完整，无损伤，螺丝紧固，台面整洁无滑痕； 台内接插件和设备应可靠，安装应牢固； 内部接线应符合设计要求，无扭曲脱落现象。3）控制室内电缆敷设监控室内的电缆敷设采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆须所盘方向理直，按电缆的排列次序放入槽内，拐弯处应符合电缆曲率半径的要求。电缆离开机架和控制台时，应在距起弯点处10MM处成捆空绑，根据电缆数量，应每隔100MM200MM空绑一次。在敷设的电缆两端应留有适当的余量，并标示明显的永久性标记。引入、引出房屋的电缆，在出口处应加装防水罩。向上引入、引出的电缆，在出口处应做滴水弯，其弯度不得小于电缆的最小弯曲半径。4）监视器安装监视器安装在固定的机柜上，应采取通风散热措施；监视器安装位置应使屏幕不受外来光的直射，当有不可避免的光时，应加遮窗帘；监视器外部可调节部分，应暴露在便于操作的位置，并可加保护罩；5.4.5、电源及接地 摄像机
