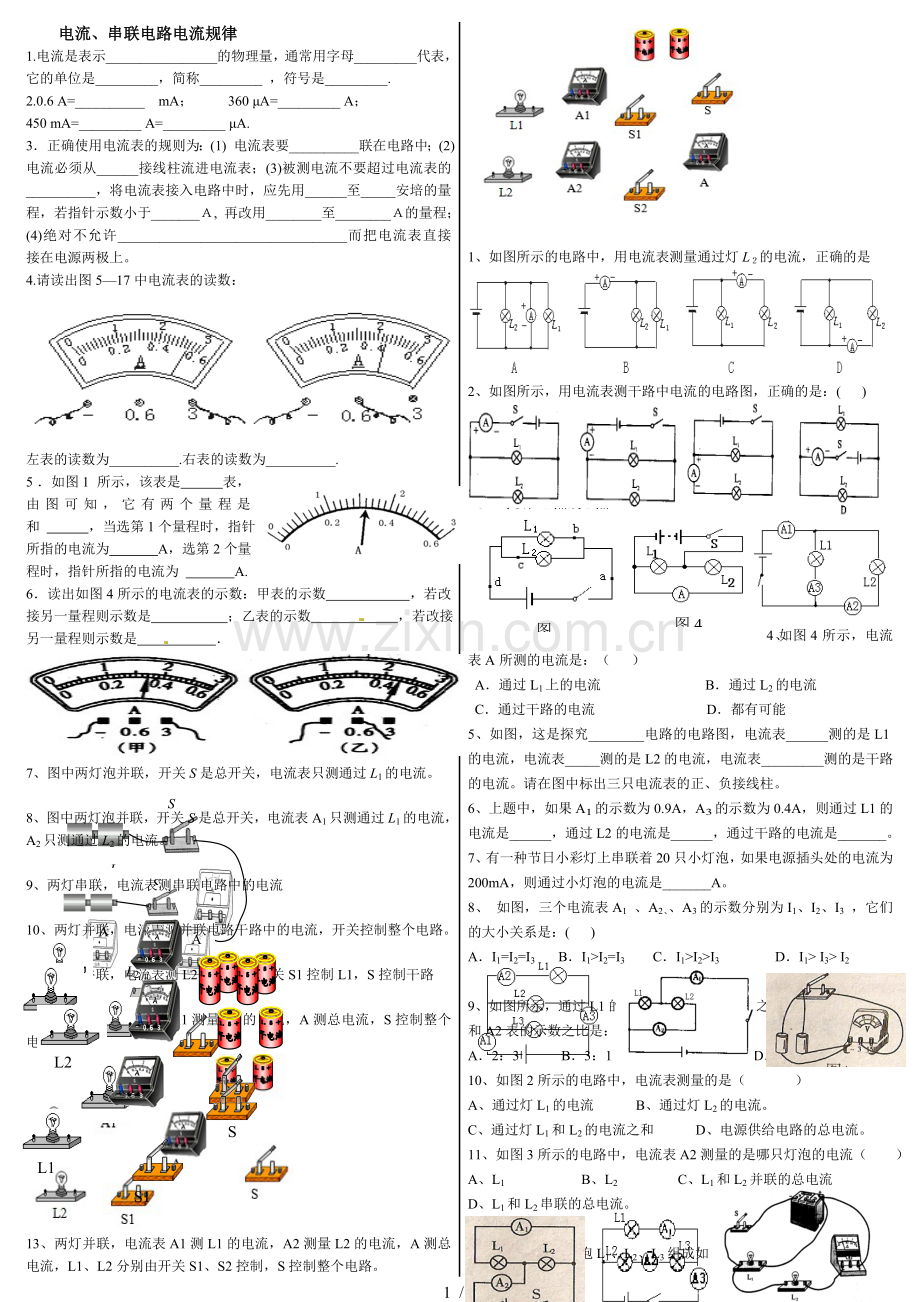

电流、串联电路电流规律
1.电流是表示________________的物理量，通常用字母_________代表，它的单位是_________，简称_________ ，符号是_________.
2.0.6 A=__________ mA； 360 μA=_________ A；
450 mA=_________ A=_________ μA.
3．正确使用电流表的规则为：(1) 电流表要__________联在电路中；(2) 电流必须从______接线柱流进电流表；(3)被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程，若指针示数小于_______Ａ, 再改用________至________Ａ的量程；(4)绝对不允许_________________________________而把电流表直接接在电源两极上。
4.请读出图5—17中电流表的读数：
左表的读数为__________.右表的读数为__________.

5．如图1所示，该表是 表，由图可知，它有两个量程是 和 ，当选第1个量程时，指针所指的电流为 A，选第2个量程时，指针所指的电流为 A.
6．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．

7、图中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。
L1
L2
S

8、图中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。
L1
L2
S
A2
A1

9、两灯串联，电流表测串联电路中的电流

10、两灯并联，电流表测并联电路干路中的电流，开关控制整个电路。

11、两灯并联，电流表测L2的电流，开关S1控制L1，S控制干路
L1
L2
S1
S

12、两灯并联，电流表A1测量L1的电流，A测总电流，S控制整个电路，S1控制L2

13、两灯并联，电流表A1测L1的电流，A2测量L2的电流，A测总电流，L1、L2分别由开关S1、S2控制，S控制整个电路。

1、如图所示的电路中，用电流表测量通过灯L２的电流，正确的是
2、如图所示，用电流表测干路中电流的电路图，正确的是：( )

A B C D
3．在图3中要测量干路的电流，那么电流表连接的位置应该是（ ）
A．只能在a点 B．可以在b点或c点
C．可以在a点或d点 D．可以在a、b、c、d各点
图4
图3
4、如图4所示，电流表A所测的电流是：（ ）
A．通过L1上的电流 　B．通过L2的电流
C．通过干路的电流 　　 D．都有可能
5、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。
6、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
7、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
8、 如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系是：( )
A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1> I3> I2

9、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )
A．2：3 B．3：1 C．1：2 D．2：1
10、如图2所示的电路中，电流表测量的是（ ）
A、通过灯L1的电流 B、通过灯L2的电流。
C、通过灯L1和L2的电流之和 D、电源供给电路的总电流。
11、如图3所示的电路中，电流表A2测量的是哪只灯泡的电流（ ）
A、L1 B、L2 C、L1和L2并联的总电流
D、L1和L2串联的总电流。

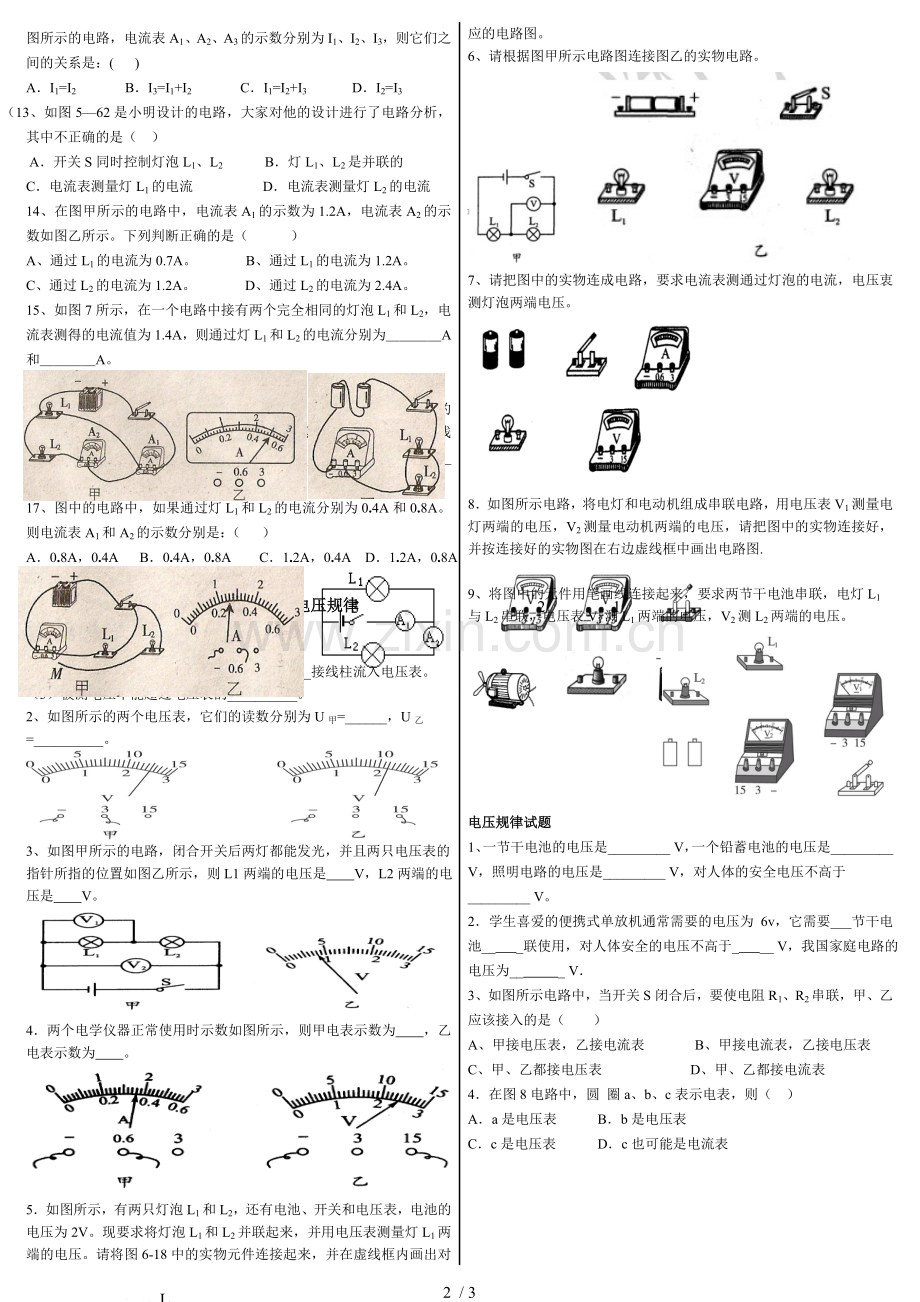

12、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )
A．I1=I2 B．I3=I1+I2 C．I1=I2+I3  D．I2=I3
（13、如图5—62是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（ ）
A．开关S同时控制灯泡L1、L2 B．灯L1、L2是并联的
C．电流表测量灯L1的电流 D．电流表测量灯L2的电流
14、在图甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图乙所示。下列判断正确的是（ ）
A、通过L1的电流为0.7A。 B、通过L1的电流为1.2A。
C、通过L2的电流为1.2A。 D、通过L2的电流为2.4A。
15、 如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A
和＿＿＿＿A。

16、如图甲所示是小明用电流表测L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的＿＿＿＿（选填“﹣”、“0.6”或“3”）接线柱，此时电流表的示数如图乙所示，则电灯L1中的电流为＿＿＿＿＿A。
17、图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（ ）
A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A

电压表，串并联电路电压规律
1、电压表的使用规则是：
（1）电压表要__________联在电路中。
（2）连接电压表时，必须使电流从__________接线柱流入电压表。
（3）被测电压不能超过电压表的__________。
2、如图所示的两个电压表，它们的读数分别为U甲=______，U乙=__________。

3、如图甲所示的电路，闭合开关后两灯都能发光，并且两只电压表的
指针所指的位置如图乙所示，则L1两端的电压是 V，L2两端的电
压是 V。

4．两个电学仪器正常使用时示数如图所示，则甲电表示数为 ，乙电表示数为 。
L1
L2
5．如图所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压。请将图6-18中的实物元件连接起来，并在虚线框内画出对应的电路图。
6、请根据图甲所示电路图连接图乙的实物电路。

7、请把图中的实物连成电路，要求电流表测通过灯泡的电流，电压衷测灯泡两端电压。

8．如图所示电路，将电灯和电动机组成串联电路，用电压表V1测量电灯两端的电压，V2测量电动机两端的电压，请把图中的实物连接好，并按连接好的实物图在右边虚线框中画出电路图.
1
2

9、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。

电压规律试题
1、一节干电池的电压是_________ V，一个铅蓄电池的电压是_________ V，照明电路的电压是_________ V，对人体的安全电压不高于_________ V。
2．学生喜爱的便携式单放机通常需要的电压为 6v，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V，我国家庭电路的电压为__ _ V．
3、如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（　　）
A、甲接电压表，乙接电流表 B、甲接电流表，乙接电压表
C、甲、乙都接电压表 D、甲、乙都接电流表
4．在图8电路中，圆 圈a、b、c表示电表，则（ ）
A．a是电压表 B．b是电压表
C．c是电压表 D．c也可能是电流表
图8

5．如图所示的电路中，要使灯泡 L1、L2串联，甲、乙、丙三只电表应依次是( )
A．电流表、电流表、电压表 B．电压表、电流表、电压表
C．电压表、电流表、电流表 D．电流表、电压表、电流表
6、如图所示的电路中，当闭合开关S后，电压表的示数表示（　　）
A、L1两端的电压 B、L2两端的电压
C、电源电压 D、L1和L2的总电压

7．在图6—27所示电路中，两盏灯的连接方式是_____联．若两盏灯完全相同，电源电压为9V，闭合开关后，电压表的示数为_______V．
8． 在图6—32所示的电路中，当开关s闭合时，电压表V1的示数为3V,
V2的示数为6V,则电源电压为 ( )
A）3V B）6V C）9V D）12V
9、如图6-10当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为__ _V ，灯L1 两端的电压为
_ _V ，灯L2 两端的电压为_ __V。
10．如图6-11所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是__________或_________。

图15
11、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（　　）
A、 B、
C、 D、
12．如图2所示，当量程为0-3v时，电压表指针的读数为_ __v； 当量程为0-15V时，电压表指针的读数为__ _V．
13．如图3所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为_ __V ，灯L1 两端的电压为
_ __V ，灯L2 两端的电压为__ _V．
图2 图3

14、如图4所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是　　，电压表所测的是　 　的两端电压；若开关S、S1、S2都闭合，那么能发光的是　　　　，电压表所测的是　　　　两端的电压．
图9 图10
图4
15．如图9所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（ ）
A．a B．b C．c D．d
16．如图10所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1短路 D．L2短路
17、在图所示的电路中,闭合开关S,能用电压表测量L1,两端电压的正确的电路是: ( )

18．如图15所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
⑴　L1两端的电压U1是多大？ ⑵　L2两端的电压U2是多大？
⑶　L1、L2串联的总电压U是多大？ ⑷　电源电压是多大？
19、如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则
（1）灯L1和L2两端的电压各是多少？
（2）L1和L2的电流谁大？电流表示数为多少？
