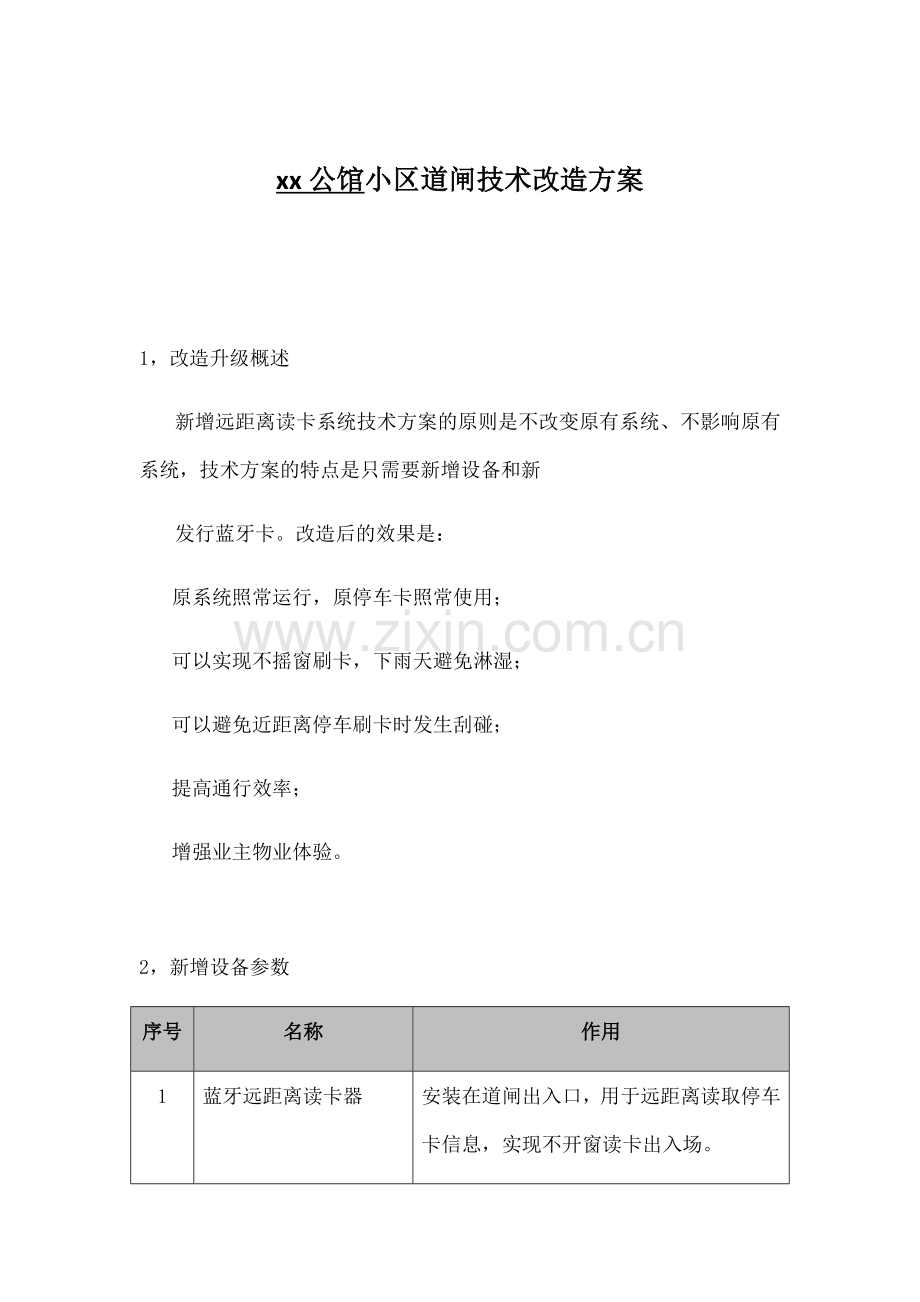

xx公馆小区道闸技术改造方案

1，改造升级概述
新增远距离读卡系统技术方案的原则是不改变原有系统、不影响原有系统，技术方案的特点是只需要新增设备和新
发行蓝牙卡。改造后的效果是：
l 原系统照常运行，原停车卡照常使用；
l 可以实现不摇窗刷卡，下雨天避免淋湿；
l 可以避免近距离停车刷卡时发生刮碰；
l 提高通行效率；
l 增强业主物业体验。

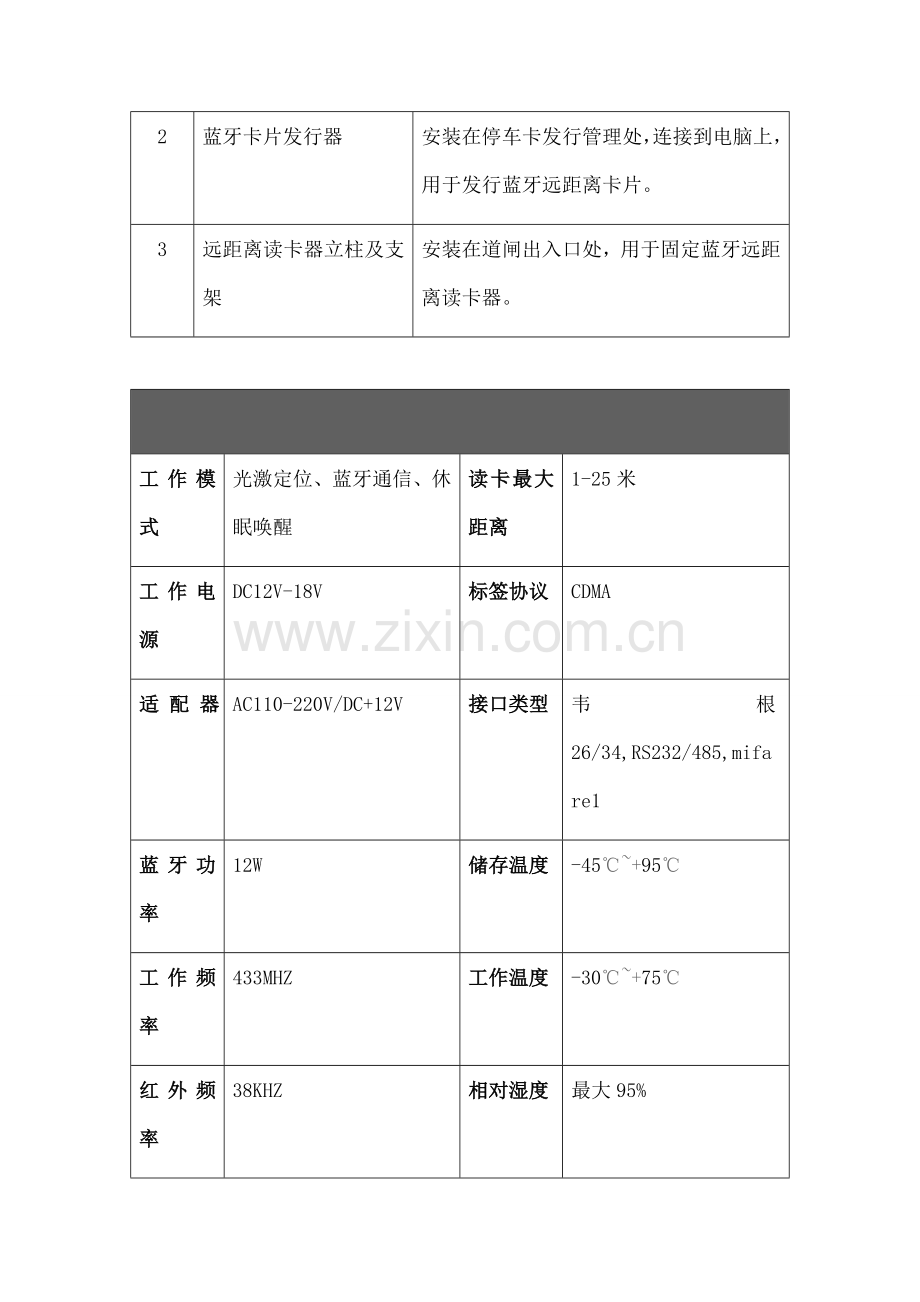

2，新增设备参数
序号
名称
作用
1
蓝牙远距离读卡器
安装在道闸出入口，用于远距离读取停车卡信息，实现不开窗读卡出入场。
2
蓝牙卡片发行器
安装在停车卡发行管理处，连接到电脑上，用于发行蓝牙远距离卡片。
3
远距离读卡器立柱及支架
安装在道闸出入口处，用于固定蓝牙远距离读卡器。

工作模式
光激定位、蓝牙通信、休眠唤醒
读卡最大距离
1-25米
工作电源
DC12V-18V
标签协议
CDMA
适 配 器
AC110-220V/DC+12V
接口类型
韦根26/34,RS232/485,mifare1
蓝牙功率
12W
储存温度
-45℃~+95℃
工作频率
433MHZ
工作温度
-30℃~+75℃
红外频率
38KHZ
相对湿度
最大95%
读卡角度
80度

3，安装示意图
，道闸出入口处
在道闸出入口出安装远距离读卡器，示意图如下：

注：红色部分为需要增加安装部分
图1道闸出入口处安装示意图
每个道闸出入口都需要安装一个立柱，用于支撑蓝牙远距离读卡器，另外需要连接一根韦根数据线至出入口控制箱上的主控制板上，读卡器可调节读卡距离，只需车辆进入设定位置的时候才进行读取。

，停车卡发行管理处
在停车卡发行管理处需要增加一台蓝牙卡发行设备，用于发行蓝牙卡片，示意图如下：

注：红色部分为需要增加的设备
图2蓝牙停车卡管理处安装示意图

新增的蓝牙卡发行器用于发行远距离停车卡，新卡使用新发行器，旧卡还是使用原发行器，可根据业主需求选择性购买，互不冲突。
