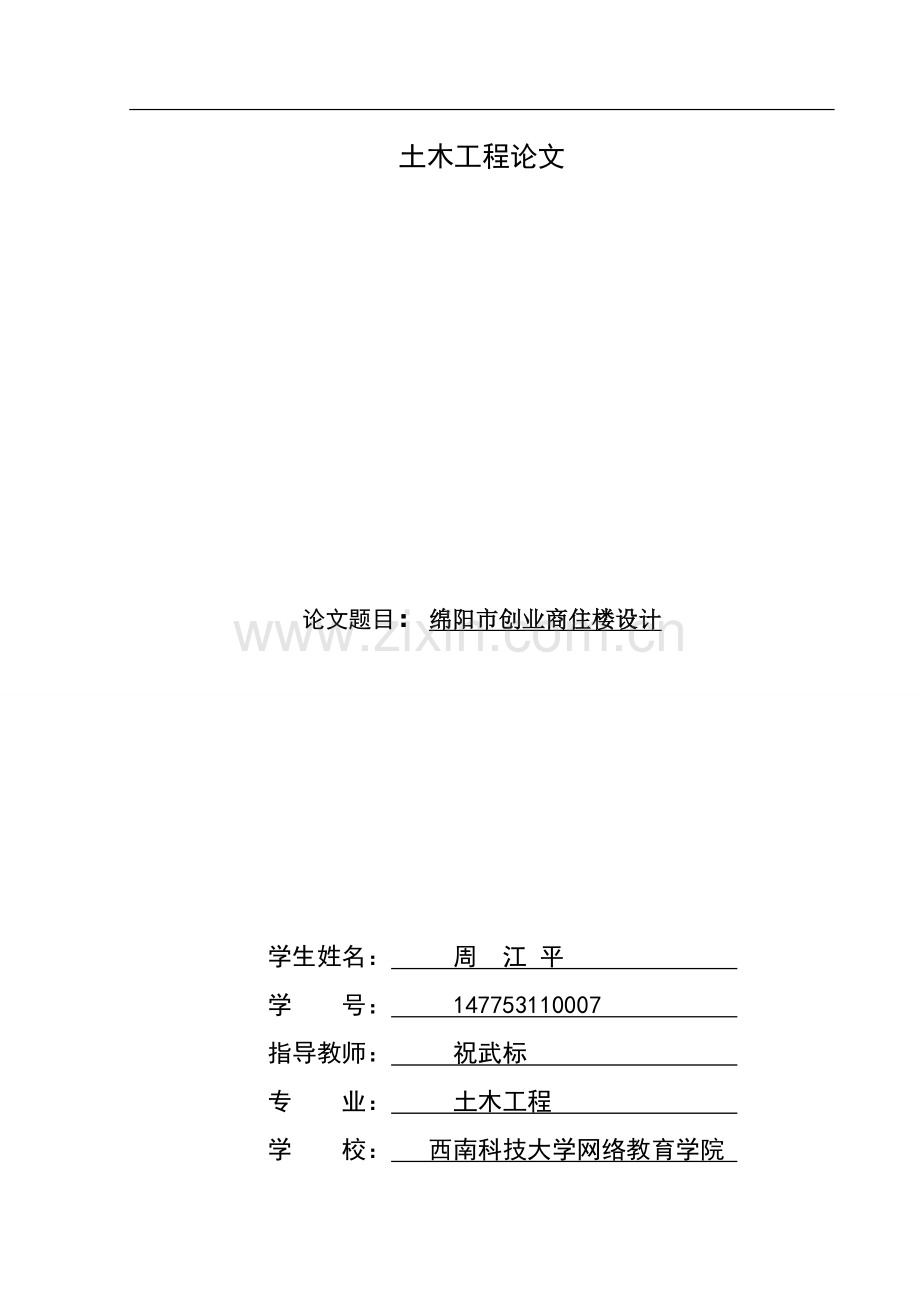

土木工程-绵阳市创业商住楼设计本科毕业论文.doc

土木工程论文

论文题目：绵阳市创业商住楼设计

学生姓名： 周 江 平
学 号： 147753110007
指导教师： 祝武标
专 业： 土木工程
学 校： 西南科技大学网络教育学院

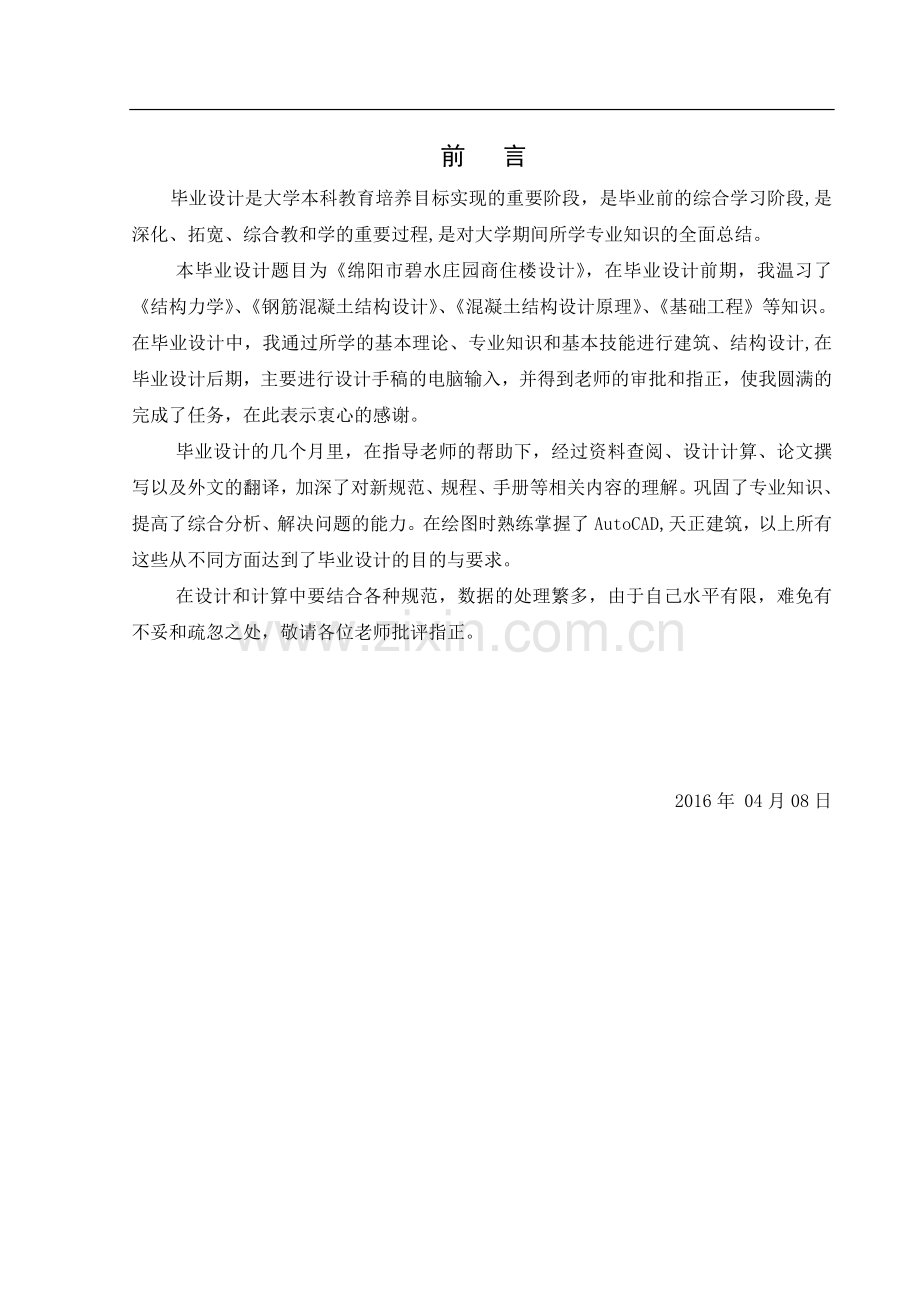

前 言
毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本毕业设计题目为《绵阳市碧水庄园商住楼设计》，在毕业设计前期，我温习了《结构力学》、《钢筋混凝土结构设计》、《混凝土结构设计原理》、《基础工程》等知识。在毕业设计中，我通过所学的基本理论、专业知识和基本技能进行建筑、结构设计,在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的几个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在绘图时熟练掌握了AutoCAD,天正建筑，以上所有这些从不同方面达到了毕业设计的目的与要求。
在设计和计算中要结合各种规范，数据的处理繁多，由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。

2016年 04月08日
目　录

中英文摘要 1
第一章 建筑设计说明 3
1.1 总平面设计 3
1.2 平面设计 3
1.3 立面设计 3
1.4 剖面设计 3
1.5 建筑设计的体会 3
第二章 结构选型及布置 5
2.1设计资料 5
2.2结构选型 5
第三章 框架结构内力计算 6
3.1确定主要构件材料 6
3.2结构布置 6
3.3.确定计算简图 7
3.4框架梁柱截面尺寸的估算 7
3.5荷载标准值计算 10
3.5.1 屋面板 10
3.5.2 标准层楼面 10
3.5.3 框架梁自重 10
3.5.4 框架柱自重 11
3.5.5 外纵墙自重 11
3.5.6 内纵墙自重 12
3.5.7 内隔墙自重 12
3.5.8栏杆自重 12

3.5.9 阳台自重 12
3.5.10 女儿墙自重 13
3.5.11活荷载标准值计算 13
3.6竖向荷载作用下框架受荷载 13
3.6.1 A-B轴间框架梁 14
3.6.2 B-C轴间框架梁 15
3.6.4 A轴柱集中荷载的计算 15
3.6.5 B轴柱集中荷载的计算 16
3.6.6 C轴柱集中荷载的计算 17
3.6.7 D轴柱集中荷载的计算 18
3.7水平荷载计算 18
3.7.1风荷载作用下的框架结构的内力计算 18
3.7.2水平地震作用下的框架结构的内力计算 32
3.8 内力计算 41
3.8.1 竖向荷载作用下框架内力计算 41
3.8.2梁弯矩调幅 46
3.8.3梁端剪力 47
3.8.4柱轴力和剪力 51
3.9框架结构的内力组合 59
3.9.1框架结构梁内力组合 59
3.9.2梁端弯矩控制值 65
3.9.3梁端截面组合的剪力设计值调整. 74
3.9.4框架结构柱的内力组合 75
3.10截面设计 89
3.10.1框架柱截面设计 89
3.10.2柱斜截面受弯承载力计算 97

3.10.3梁正截面受弯承载力计算 101
3.10.4梁斜截面受弯承载力计算 108
第四章 楼板配筋计算 110
4.1荷载计算 110
4.1.2 板的朔性理论内力计算 113
4.1.3 板的配筋计算 113
第五章 柱下钢筋混凝土独立基础计算 116
5.1地质情况 116
5.2 C轴柱下独立基础计算 118
5.3 D轴柱下独立基础计算 120
第六章 楼梯设计 125
6.1 踏步板计算 125
6.1.1荷载计算 126
6.1.2内力计算 126
6.1.3截面承载力计算 126
6.2楼梯斜梁计算 126
6.1.1荷载计算 127
6.1.2内力计算 128
6.1.3截面承载力计算 129
6.1.1荷载计算 129
6.3平台板设计 130
6.4平台梁设计 131
第七章 施工组织设计 131
7.1 工程概况 131
7.2 施工布置 132
7.3 施工准备 132
7.4主要分部分项工程施工方 133
7.5 岩土工程

134
7.6 钢筋工程 135
7.7 装饰工程 137
7.8 屋面工程及防水层施工 139
7.9 地板砖楼地面施工 140
7.10 门窗工程 141
7.11 安装工程主要施工方法 147
7.12 保证工期的技术组织措施 141
7.13 保证安全及文明施工措施 153
7.14 施工计划 160
7.15 施工现场平面布置图 161
7.16 平面布置 161
7.17 劳动力计划安排 162
7.18 机械设备配备计划 162
7.19 附图表 165

外文资料 168
中文译文 178
参考文献 183
致谢 184

内容摘要

本设计主要进行了结构方案中横向框架A，B，C，D轴框架的设计。在确定框架布局之后，先计算了恒载，活载，风载的等效荷载以及各杆端的内力，然后用分层法进行内力分配，然后各层叠加，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着内力组合找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。还进行地基设计。此外还进行了结构方案中的楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
关键词： 框架 结构设计 内力组合

Abstract
The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis A，B，C，D，E，F. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.
Keywords : frames, structural design, Combine inside the dint

第一章 建筑设计说明
1.1总平面设计
本设计为一幢6层商住楼，首层层高为4.2，其他层高为2.8m.考虑通风和采光要求，商住楼采用了南北朝向。设计室内外高差为0.3，设置了2级台阶作为室内外的连接。

1.2平面设计
本商住楼由普通商铺及住房组成。设计时力求功能分区明确，布局合理，联系紧密，尽量做到符合现代化商住楼的要求。
1.3立面设计
本方案立面设计充分考虑了商住楼的对采光的要求，立面布置了很多推拉式玻璃窗，样式新颖。通彻的玻璃窗给人一种清晰明快的感觉。
在装饰方面采用水刷石的外墙，窗框为银白色铝合金，色彩搭配和谐，给人一种亲切和谐放松自由的感觉，让居住者有一个好的视觉效果和良好的生活环境。

1.4剖面设计
根据采光和通风要求，各房间均采用自然光，并满足窗地比的要求，窗台高1000mm。
屋面排水采用有组织外排水，排水坡度为3%，结构找坡。

1.5建筑设计的体会
本建筑设计从方案构思到设计定稿得到老师的悉心指导，在设计的过程中注意到总平面布置的合理性、交通联系的方便，达到人流疏散和防火的要求，对房间的布置及使用面积的确定，达到舒适、方便。立面的造型及周围的环境做到相互协调；整个建筑满足各方面的需求。使人，建筑和环境进行完美的结合。
本次建筑设计我们把实习所学到的知识运用到其中，并通过翻阅大量的资料及在老师的指导下，设计中所遇到的问题得到一一解决。这次设计让我受益匪浅，既巩固了我们的专业知识，又积累了很多的经验。

第二章 结构选型及布置
2.1　设计资料
(1)、工程名称：碧水庄园框架商住楼一榀框架
(2)、工程概况：建筑总高18.2m，共6层，室内外高差为0.3m，底层高4.2m，其余各层高2.8m，具体情况可参见结构平面布置图。
(3)、温度：夏季月平均气温33摄氏度，最高气温40摄氏度，冬季月平均气温10摄氏度，最低气温－2摄氏度。
(4)、拟建地的基本雪压 So=0.45N/m2,基本风压 W0＝0.35 N/m2，地面粗糙度为B类。
(5)、最大的冻土深度为：0.8m。
(6)、材料选用
混凝土：采用C30.
钢筋：柱纵向钢筋采用热轧钢筋HRB335，其余采用热轧钢筋HPB235.
墙体：采用混凝土空心小砌块，γ＝11.8 N/m2
铝合金门窗：γ＝0.35N/m2；木门，γ＝0.2N/m2
2.2　结构选型
(1)、结构选型：
根据该设计的适用功能和建筑设计要求，对于六层商住楼，因框架结构体系的主要特点是平面布置比较灵活，能提供较大的室内空间，对于商住楼是较适合的结构体系，考虑该建筑处于7度地震设防区，故采用现浇钢筋混凝土框架结构（横向承重）体系。
(2)、其它结构选型：
1.屋面：采用现浇钢筋混凝土板作承重结构，屋面板按上人屋面的使用荷载选用。
2.楼面：采用现浇钢筋混凝土板，板厚100。
3.基础：因地质情况良好，故采用柱下独立基础。
4.天沟：采用现浇天沟，具体情况参见建筑施工图。
第三章 框架内力结构设计
3.1确定主要构件材料
主要构件材料：
框架梁、板、柱采用现浇钢筋混凝土构件，
墙体采用混凝土灰砂砖，
混凝土强度：梁、板、柱均采用C30， 混凝土，
钢筋使用HPB300，HRB400二种钢筋。

3.2　结构布置

选取其中一榀进行计算其结构布置如图3－1。

图3-1结构布置图

图3-2 框架计算单元
3.3　确定计算简图
假定框架柱嵌固于基础顶面，框架梁与柱刚接。由于各层柱截面尺寸不变，故梁跨等于柱截面形心线之间的距离。底层柱高从基础顶面算至一层板底,基顶标高根据地质条件，室内外高差定为－1.1m， 故底层柱高为5.30m,其余各层柱高从楼面算至上一层楼面（即层高），故均为2.8m。由此可绘出框架的计算简图如图3-2所示。

3.4　截面尺寸初估
多层框架为超静定结构，在内力计算之前，要先估算梁、柱的截面尺寸及结构所用材料的强度等级，以求得框架中各杆的线刚度及其相对线刚度。
混凝土等级：C30 ()
（1）、梁的截面尺寸
按跨度大者计算， l=5100mm,h=(1/8-1/18)l=600mm-270mm
b=(1/2-1/4)l=300mm-50mm,取b=300mm
故框架梁的初选截面尺寸为：

层次
混凝土强度等级
KL-1
KL-2
1~6
C30
300×600
300×400

（2）、柱的截面尺寸
按层高确定，底层H=4200mm＋1100mm=5300mm

Bc=(1/12-1/18)H=350~250
h=(1-2)Bc=400
根据估算的结果并综合考虑其因素，本设计所有截面尺寸400mm×400mm。
3.4.1　刚度计算
其中在求梁截面惯性矩时考虑到现浇楼板的作用，取中跨I=2.0 I0 。（I0 为不考虑楼板翼缘作用的梁截面惯性矩）。
KL1
KL 2
KL3
柱：
底柱
余柱
令i边余＝1.0，则其余杆件的相对线刚度为：
i`k11=
i`k11=
i`k11=
i底柱=
则框架的计算简图如图1－3所示。
令：标准层i边余=1.0则其余杆件相对线刚度如下图所示：

图3-3 计算简图

3.5. 恒载标准值计算
3.5.1屋面
防水层（柔性）三毡四油铺小石子 0.4
找平层：20厚水泥砂浆 0.02m×20=0.4
找坡层：20厚水泥石灰焦渣砂浆3‰找平 0.02m×14=0.28
隔热层：80厚矿渣水泥 0.08×14.5=1.16
保温层：80厚矿渣水泥 0.08m×14.5=1.16
结构层：120mm厚钢筋混凝土楼盖 0.11m×25=3.0
抹灰层：10厚混合砂浆 0.01m×17=0.17
合计 6.57
3.5.2标准层楼面
大理石面层，水泥砂浆擦缝
30厚1：3干硬性水泥砂浆，面上撒20厚素水泥
水泥浆结合层一道 1.16
结构层：120mm厚现浇钢筋混凝土板 0.12m×25=3.0
抹灰层：10mm厚混合砂浆 0.01m×17=0.17
合计 4.33
3.5.3 梁自重
主梁 b×h=300mm×600mm
梁自重 25×0.3m×（0.6-0.12）m=3.6
抹灰层：10厚混合砂浆
0.01m×（（0.6-0.12）×2+0.3）m×17×2=0.27
合计 3.87

次梁 b×h=300mm×400mm
梁自重 25×0.30m×（0.4-0.12）m=2.1
抹灰层：10厚混合砂浆
0.01m×（（0.4-0.12）×2+0.3）m×17=0.24
合计 2.34

基础梁：b×h=300㎜×600㎜
梁自重： 25 ×0.3m×0.6m=3.75KN/m
3.5.4 柱自重
b×h=400mm×400mm
柱自重 25×0.4m×0.4m=4
抹灰重：10厚混合砂浆 0.01m×（0.4m+0.4m）×17=0.27
合计 4.27
3.5.5 外纵墙自重
⑴ 标准层
纵墙 0.9m×0.24m×18=3.89
铝合金窗 0.95
贴瓷砖外墙面 0.75
水泥粉刷内墙面 0.54
合计 6.13
⑵ 底层
纵墙 （5.3-2.7-0.6-0.4）m×0.24m×18=6.91
铝合金窗 0.95
贴瓷砖外墙面 0.75
水泥粉刷内墙面 0.54
合计 9.15
3.5.6 内纵墙自重
⑴标准层
纵墙 3.6m×0.24m×18=15.55
水泥粉刷内墙面 2.59
合计 18.14

3.5.7 内隔墙自重
⑴标准层
内隔墙 0.9m×0.29m×9.8=2.56
铝合金窗 0.95
水泥粉刷墙面 0.65
合计 4.16

⑵底层
内隔墙 （5.3m-2.7m-0.6m-0.4m）×0.29m×9.8=4.55
铝合金窗 0.95
水泥粉刷墙面 1.15
合计 6.65
3.5.8 栏杆自重
0.24m×1.1m×18+0.05m×25×0.24m=5.05
3.5.9 阳台自重
水磨石地面 3.65
结构层：100mm厚钢筋混凝土楼盖 0.1m×25=2.50
抹灰层：10厚混合砂浆 0.01m×17=0.17

合计： 　 　 3.32
3.5.10 天沟自重及女儿墙
现浇天沟自重 ：
25×（0.52m＋0.08m）×0.08m＋（0.52m＋0.24m）×（0.5m＋0.36m）
＝1.20＋0.65
＝1.85
女儿墙自重：
0.24m×1.10m×18＋25×0.1m×0.24m＋（1.20m×2＋0.24m）×0.5m＝6.67

3.5.11活荷载标准值
根据«荷载规范»查得：
住宅： 2.0 kN/m2
阳台： 2.5 kN/m2
屋面雪荷载：Sk＝μr×So＝1.0×0.35 kN/m2＝0.35 kN/m2
3.6 竖向荷载下框架梁柱受荷作用计算
3.6.1 A-B轴间框架梁
屋面板传荷载：
恒载：
活载：
楼面板传荷载：
恒载：
活载：
梁自重：2.34
A-B轴间框架梁均布荷载为：
屋面梁
恒载＝梁自重+板传荷载＝ 2.34+20.94=23.28
活载＝板传荷载＝6.37
楼面梁：
恒载＝梁自重+板传荷载＝2.34+13.8＝16.14
活载＝板传荷载＝6.37

3.6.2 B-C轴间框架梁
屋面板传荷载：
恒载：
活载：
楼面板传荷载：
恒载： 活载：
梁自重：2.34
B-C轴间框架梁均布荷载为：
屋面梁
恒载＝梁自重+板传荷载＝ 2.34+19.34=21.68
活载＝板传荷载＝5.89
楼面梁：
恒载＝梁自重+板传荷载＝ 2.34+12.75 ＝15.09
活载＝板传荷载＝5.89

3.6.3 C-D轴间框架梁
屋面板传荷载
恒载：
活载：
楼面板传荷载
恒载：
活载：
梁自重：2.34
C-D轴间框架梁均布荷载为：
屋面梁：恒载＝梁自重+板传荷载＝ 2.34+19.71=22.05
活载＝板传荷载＝6

楼面梁： 恒载＝梁自重+板传荷载＝ 2.34+12.97＝15.37
活载＝板传荷载＝6

3.6.4 A轴柱纵向集中荷载的计算：
顶层柱恒载＝梁自重＋板传荷载＋女儿墙及天沟自重
＝（6.67kN/m+2.41kN/m2）×6m+2.34m×(6.6－0.4)＋6m＋2.34m×(6.6-0.4)＋ 19.71km/m×8.18kN
顶层柱活载＝板传活载＝6.6kN/m×6m＝39.6kN
标准层柱恒载＝墙自重＋板传荷载＋梁自重
墙自重＝6.13kN/m×(6.6-0.4)＝38.006
梁自重＝2.34kn/m×(6.6-0.4)＝14.508kN
板传荷载＝4.22kN/m×6.6m＝28.578kN
标准层柱恒载＝81.092kN
标准层活载＝板传活载 ＝3.6kN/m×6.6m＝39kN
基础顶面恒载=基础梁自重＋底层外纵墙自重
＝9.15kN/m×(6.6-0.4)＋2.5kN/m×(6.6-0.4)＝72.23kN

3.6.5 Ｂ轴柱纵向集中荷载计算
顶层柱恒载=梁自重＋板传荷载
梁自重＝2.34kN/m×(6.6-0.5）＝14.274kN
板传荷载＝19.71kN/m×(2.1+4.8)＋6.57kN/m×2.4×5×4.8/(2×8)＋6.57kN/㎡×2.4×0.89×6.6/4＝182.81
顶层柱恒载＝梁自重＋板传荷载
＝197.078
顶层活载＝板传活载
＝6kN/m×(2.1+4.8）＋2.01kN/㎡×（2.4×5×4.8/(2×8)＋2.01kN/㎡×2.4×0.89×6.6/4=42.221
标准层柱恒载＝梁自重＋板传荷载
梁自重＝2.34kN/m×（6.6m-0.4m）＝14.508kN
板传荷载＝4.33kN/×（2.1＋4.8）＋4.33kN/㎡×2.4×5×4.8/(2×8）＋4.33kN/㎡×2.4×0.89×6.6/4=60.73
柱活载＝板传活载
＝６×（4.8+2.1）×2.4×5×4.8/(2×8)+2×2.4×0.89×6.6/4＝55.65
恒载=基础梁自重＝3N/m×(6.6-0.4)=18.6kN

3.6.6 Ｃ轴柱纵向集中荷载计算
顶层柱恒载=梁自重＋板传荷载
顶层柱恒载＝梁自重＋板传荷载
＝2.34kN/ｍ×(6.6-0.4）＋19.72kN/m×6.57kN/㎡×2.4×0.89×6.6＋6.57kN/㎡×2.4×5×4.8/（2×8）＋6.57kN/㎡×2.4×0.89×6.6/4=145.46kN
顶层柱活载＝板传活载
＝6kN/m×3＋2.0kN/㎡×2.4×0.89×6.6＋2.0kN/㎡×2.4×5×4.8/（2×8）＋2.0kN/㎡×2.4×0.89×6.6/4=60.44kN

标准层柱恒载＝梁自重＋板传荷载＋隔墙自重
＝2.34kN/m×（6.6－0.4）＋4.33kN/m×2.4×0.89×6.6/4＝166.14kN
标准层柱活载＝板传活载
＝6kN/m×4.8＋2.5kN/㎡×2.4kN/m×0.89×6.6＋2.0kN/㎡×2.4kN/m×5×4.8/（2×8）＋2kN/㎡×2.4kN/m×0.89×6.6/4＝68.29kN

基础顶面恒载=基础梁自重＋底层内隔墙自重＝2.5kN/㎡×（6.6m－0.4m）＝１15.5kN

3.6.7 Ｄ轴柱纵向集中荷载计算
顶层柱恒载=梁自重＋板传荷载＋女儿墙及天沟自重
＝（6.67kN/m＋2.13kN/m）×6.6＋2.34kN/m×（6.6－0.4）＋6.67kN/㎡×2.4kN/m×0.89×6.6＝165.21kN
顶层柱活载＝板传活载
＝2.0kN/m×2.4×0.89×6.6＝28.2
标准层柱恒载＝梁自重＋板传荷载
＝2.34kN/m×（6.6m-0.4m）+2.34kN/m×（6.6－0.4）
＝80.55kN
标准层柱活载＝板传活载
＝2.5kN/㎡×2.4ｍ×0.89×6.6＝35.2

基础顶面恒载＝栏杆自重＋基础梁自重
＝2.5kN/m×6.6＝16.5kN

3.7　水平荷载计算
3.7.1水平风荷载作用下内力计算
(1)、风荷载标准值
风荷载标准值按式计算。基本风压ω0 =0.35kN/m2，由规范查得（迎风面）和（背风面）。风压高度系数µz取值按B类地面。规范规定，对于高度大于30m且高宽比大于1.5的房屋结构，应采用风振系数来考虑风压脉动的影响。本结构h=19.4m＜30m，故取值1.0 。hiw为下层柱高，hj为上层柱高，对于顶层为女儿墙高度的2倍。迎风面的宽度，B＝6.6m。
框架结构分析时，按静力等效原理将分布风荷载转化为节点集中荷载，计算过程见下表1。其中z为节点到室外地面的高度。

表3-1　集中风荷载标准值
层次
z

/m
/m
Wk/kn
6
19.5
0.81
1.3
1.0
0.35
2.8
2.4
6.35
5
16.5
0.76
1.3
1.0
0.35
2.8
2.8
6.39
4
13.5
0.74
1.3
1.0
0.35
2.8
2.8
6.22
3
10.5
0.74
1.3
1.0
0.35
2.8
2.8
6.22
2
7.5
0.74
1.3
1.0
0.35
2.8
2.8
6.22
1
4.5
0.74
1.3
1.0
0.35
4.5
2.8
7.78
(2)、风荷载作用下的水平侧移验算

框架梁刚度 边框
中框

表3-2 2~6层梁的线刚度计算
跨度
截面尺寸

Ec

Ib

边框
1.5
中框
2
AB跨
0.3×0.7

0.16×1010
5.1
0.94×1010
1.41×1010
1.88×1010
BC跨
0.3×0.7

0.16×1010
2.1
2.29×1010
3.43×1010
4.57×1010
CD跨
0.3×0.7

0.16×1010
4.8
1.00×1010
1.5×1010
2×1010

框架柱刚度计算
表3-3 柱的线刚度计算
层数
截面尺寸
Ic
Ec
H
Kc
底层

6.4×1012

5.3
1.21×1010
2—6层

6.4×1012

2.8
2.29×1010

表3-4 侧移刚度D计算表

表3-4 横向D值的计算
层
构件名称

2～5

中柱
C

0.291
10200
边柱
B

0.584
20470
中柱
D

0.588
20610
边柱
E

0.303
10620
=61900
层
构件名称

底层

中柱
C

0.577
2983
边柱
B

0.795
4109
中柱
D

0.798
4124
边柱
E

0.589
3045
=14261

风荷载作用下层间剪力及侧移计算
由式计算层间剪力，然后据框架的层间侧移刚度，再按式和式计算各层的相对侧移和绝对侧移，计算过程见表

表3-5　风荷载作用下层间剪力及侧移计算
层数
层高

6
2800
6.35
6.35
61900
0.0001

5
2800
6.39
12.74
61900
0.0002

4
2800
6.22
18.96
61900
0.0003

3
2800
6.22
25.18
61900
0.0004

2
2800
6.22
31.4
61900
0.0005

1
4200
7.78
39.18
14261
0.0027

层间侧移最大值＜（满足）
在左风载作用下满足条件，则在右风载作用下层间侧移也满足条件。

(3)、风荷载作用下内力计算
框架在风荷载下的内力用D值法进行计算。
1、反弯点的高度：各柱反弯点高度比y按式确定，其中底层柱需考虑修正值，第二层柱需考虑修正值，其余柱均无修正，具体计算过程及结果见表6。

表3-6　风载作用下的柱反弯点高度
层
柱
H
i
y0
y1
y2
y3
y
yh/m
6
边柱B
2.8
0.82
0.31
0
0
0
0.31
0.87
中柱C
2.8
2.81
0.44
0
0
0
0.44
1.23
中柱D
2.8
2.86
0.44
0
0
0
0.44
1.23
边柱E
2.8
0.87
0.34
0
0
0
0.34
0.952
5
边柱B
2.8
0.82
0.40
0
0
0
0.40
1.12
中柱C
2.8
2.81
0.45
0
0
0
0.45
1.26
中柱D
2.8
2.86
0.45
0
