生物发电建设可行性研究报告.doc

KG-FJ0481KA-A01

安徽霍邱凯迪生物质发电厂工程
(2×25MW)

可行性研究报告

总 说 明 书
（初稿）
(工程编号：FJ0481KA)

武汉凯迪电力工程有限公司
工程设计证书:火力发电甲级 编号:170606-sj

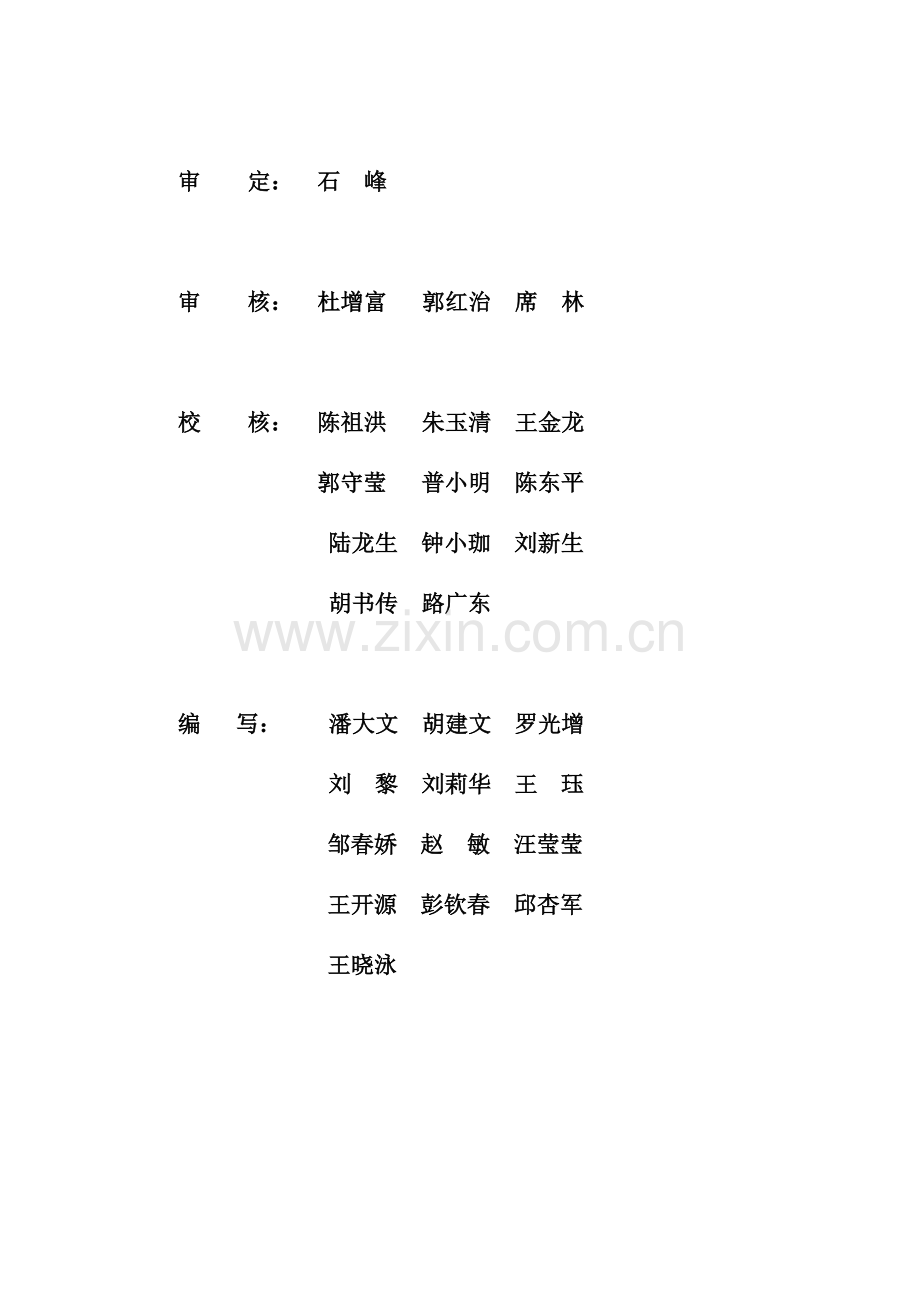

审 定： 石 峰

审 核： 杜增富 郭红治 席 林

校 核： 陈祖洪 朱玉清 王金龙
郭守莹 普小明 陈东平
陆龙生 钟小珈 刘新生
胡书传 路广东

编 写： 潘大文 胡建文 罗光增
刘 黎 刘莉华 王 珏
邹春娇 赵 敏 汪莹莹
王开源 彭钦春 邱杏军
王晓泳

卷 册 目 录

总说明 KG-FJ0481KA-A01
附件 KG-FJ0481KA-A02
图纸 KG-FJ0481KA-A03
投资估算及财务评价 KG-FJ0481KA-A04
锅炉专题报告 KG-FJ0481KA-A05
目 录

1概 述 1
1.1项目背景 1
1.2公司简介 2
1.3 编制依据 5
1.4 项目概况 5
1.5 项目建设的必要性 6
1.6 研究范围 7
1.7 主要设计原则和指导思想 8
1.8 工作简要过程 8
2电力系统 9
2.1 颍上县电力系统概况 9
2.2 霍邱电网存在的问题 10
2.3 电力负荷预测、电源建设和电网规划 10
2.4 电厂建设的必要性和建设规模 11
2.5 电厂接入系统方案 12
3燃料供应 12
3.1燃料来源 12
3.2 燃料厂外运输 15
4机组选型 15
4.1机炉方案 15
4.2技术经济指标 16
4.3汽轮机、发电机、锅炉规范 17
5厂址条件 18
5.1厂址概述 18
5.2 交通运输 20
5.3 气象条件 20
5.4 水文条件 21
5.5 电厂水源 22
5.6 地质条件 22
6工程设想 24
6.1全厂总规划与厂区总平面布置 24
6.2 主厂房布置 28
6.3 燃烧系统 31
6.4 热力系统 35
6.5 燃料运输 37
6.6 灰渣输送系统 38
6.7 供排水系统及水工建（构）筑物 41
6.8 化学水处理系统 49
6.9 电气部分 52
6.10 热控部分 54
6.11 土建部分 56
6.12 暖通部分 58
6.13 通信部分 61
7环境保护 62
7.1自然环境概况 62
7.2环境质量概况 63
7.3环保标准 64
7.4环保措施 64
7.5环境监测与管理 66
7.6 环境保护投资估算 67
7.7初步结论 67
8 劳动安全与工业卫生 68
8.1 防火防爆 68
8.2 防尘、防毒、防化学伤害 69
8.3 防电伤、防机械伤害和其他伤害 69
8.4 防暑、防寒、防潮 69
8.5 防噪声、防振动 70
8.6 其他安全和工业卫生措施 70
8.7 水土保持 70
9节能和合理利用能源 71
9.1 概述 71
9.2 遵循的合理用能标准及节能主要设计规范 71
9.3 建设项目能源消耗种类和数量 71
9.4 能源供应状况 72
9.5 节能措施 72
9.6 节水措施 73
9.7 节约原材料措施 73
10劳动组织及定员 73
10.1企业组织 73
10.2 劳动组织及管理 73
10.3 人员配备 73
10.4 人员培训 74
11工程项目实施的条件和轮廓进度 74
11.1 实施条件 74
11.2 大件设备运输 75
11.3 工程建设的轮廓进度 76
12结论 77
12.1 初步结论 77
12.2 主要技术经济指标 78

安徽霍邱凯迪生物质发电厂工程 （2×25MW） 可行性研究报告
1概 述
1.1项目背景
我国是一个人口众多的国家，但一次能源储量少，其中煤的储量占世界储量的1/10，石油储量占世界储量的1/40，天然气储量仅占世界储量的1/100，而我国人口占世界人口的1/4，相比之下，一次能源人均占有量相当低。随着我国经济持续快速发展，对能源需求量日益增加，2005年，全国一次能源消费量已达到22.2亿吨标准煤，约占世界能源消费总量的15%，是世界第二大能源消费国。到2006年底，我国发电装机容量达到6.2亿千瓦，社会用电量达2.25万亿度，其中火电约占82%，发电量约1.8万亿度，年消耗煤炭约9.5亿吨，据初步预测，到2020年，全国能源消费总量将超过30亿吨标煤。根据环保局统计，2003年我国耗煤15.8亿吨，全国探明的煤炭可开采的储量为618亿吨，30年左右将被采完。就世界储量而言，煤只能开采230年，石油只能开采44年，天然气只能开采62年。
综上所述，世界一次能源缺乏，而我国一次能源更紧缺，各国都在寻找开发可再生能源，如太阳能、风能、垃圾废料、生物质能等。
生物质能是由植物的光合作用固定于地球上的能源。目前可供利用开发的资源主要为生物质废弃物，包括农作物秸秆、薪柴、禽畜粪便、工业有机废弃物和城市固体有机垃圾等。在众多生物质中，一些农产品进行深加工产生的副产品（稻壳、棉壳、花生壳、棉秆等）有着特有的优势。其中稻壳作为大米加工业的副产品大量存在于大米加工企业，是一种轻质、多灰、中等热值、天然粒度均一的燃料，来源相对稳定，适合作锅炉燃料。
利用生物质发电是我国迫切需要的，解决能源出路的途径之一。为此，我国于2005年2月28日第十届全国人民代表大会常务委员会第十四次会议通过了《可再生能源法》，目的是为了加快可再生能源的开发利用，增加能源供应，改善能源结构，保障能源安全，保护环境，实现经济社会的可持续发展。
霍邱县农业生产过程中产生的生物质废料资源非常丰富，全市农作物种植面积常年在200多万亩，单就稻米加工产生的稻壳就达15-19万吨，大量的农作物秸秆如果被用于发电，其利用潜力巨大。
本项目就是按照这个原则提出进行建设的。
1.2公司简介
安徽霍邱生物质发电厂项目由颍上县凯迪绿色能源开发有限公司投资建设。该公司系武汉凯迪控股投资有限公司投资组建的项目公司。
武汉凯迪控股投资有限公司是在党的十六大精神指引下诞生的高科技公司。为迎接新世纪经济全球一体化和中国加入WTO后市场竞争日益激烈的挑战，公司在资本纽带和事业战略联盟的双重引力下搭建起“产品链、资金链、价值链”，从而全面提升企业的核心竞争力。公司致力于用高新技术对资源的开发、分级使用及循环使用，用新技术不断提升资源的价值，使资源进入一种良性循环，从而达到循环经济的目的。公司的事业发展领域包括：
◆ 垃圾发电、风能、生物质能（秸秆发电）和小水电等可再生能源；
◆ 生物质的资源化利用；
◆ 城市生活污水处理及工业废水处理；
◆ 工业粉尘治理；
◆ 工业废气治理。
1.2.1 公司组成
公司拥有：
武汉凯迪电力股份有限公司（国内上市）；
武汉东湖高新集团股份有限公司（国内上市）；
武汉凯迪水务有限公司（国外上市）；
武汉凯迪电力环保有限公司；
武汉凯迪电力工程有限公司；
武汉凯迪蓝天科技有限公司；
中盈长江国际信用担保有限公司；
武汉凯迪研究院（国家级研究院）。
1.2.1.1 武汉凯迪电力股份有限公司（凯迪电力）
武汉凯迪电力股份有限公司在中国深圳证券交易所上市（000939，SZ），主要致力于资源的高效利用和循环利用，重点投资高含硫煤和劣质煤发电、城市垃圾发电、秸秆发电、小水电、风能等可再生环保型能源的投资与建设，以及生物质的资源化利用。目前已投资建设的项目有：
◆ 河南叶县蓝光环保电厂（2×135MW），该项目已投入商业运行；
◆ 河南义马环保发电厂（2×155MW）。
1.2.1.2 武汉东湖高新集团股份有限公司（东湖高新）
武汉东湖高新集团股份有限公司是一家从事投资经营城市垃圾发电、秸秆生物质发电和科技工业园区开发建设的国内知名上市公司（600133，SH）。目前投资建设和运营的项目有：已投入商业运行的武汉关山热电厂（2×25MW），武汉市东湖新技术开发区的关东工业园和关东工业园。
1.2.1.3 中盈长江国际信用担保有限公司（中盈长江）
中盈长江国际担保有限公司是武汉凯迪电力股份有限公司与武汉东湖高新集团股份有限公司、英国伦敦亚洲基金公司三方作为发起人，并联合其它有金融和能源、环保行业背景的投资者，共同出资在中国成立一家非银行金融性投资担保公司。公司注册资本金为人民币10亿元。中盈长江将通过与国内外一流的金融机构建立战略合作伙伴关系，致力于能源、环保领域的投资及相关的融资、租赁、担保和财务顾问等金融服务。
1.2.1.4 武汉凯迪水务有限公司（凯迪水务）
武汉凯迪水务有限公司主要从事市政污水、市政自来水、工业水和废水处理的技术研发、技术服务、工程设计、设备成套及工程总承包业务，并以灵活多样的模式承接城市污水项目的工程项目管理、工程总承包及污水项目的运营管理。主要业务领域包括：
◆ 城市市政污水处理：目前正在实施的项目有沌口污水处理项目和汉西污水处理项目；
◆ 电站凝结水精处理：武汉凯迪水务有限公司在 600MW机组国内水处理市场占有率达100%，在300MW机组达80%以上 ；
◆ 工业水膜处理系统：工业水膜处理系统工艺包括：微滤（MF）、超滤UF）、纳滤（NF）等装置和反渗透系统（RO）、电去离子（EDI）系统；
◆ 海水淡化：海水淡化处理系统为SWRO和低温多效工艺；
◆ 工业过程自动控制：工业过程自动控制的业务范围包括：电站水处理、除灰、灰渣、输煤、烟气脱硫、城市污水处理等自动化控制系统。
1.2.1.5 武汉凯迪蓝天科技有限公司（凯迪蓝天）
武汉凯迪蓝天科技有限公司主要致力于脱硫除尘一体化技术研发、设备制造和工程总承包，电除尘器、袋除尘器等环保设备的开发、设计、制造、系统集成、安装服务，环保技术咨询和服务，目前已开发研制出20多个系列近200个品种规格的电、袋除尘器产品，负责参与制订20多项国家和行业技术标准，产品出口到40多个国家和地区。主要技术及产品：
◆ 脱硫除尘一体化技术（NID）；
◆ LEK型电除尘器；
◆ JPC型袋除尘器。
1.2.1.6 武汉凯迪电力环保有限公司（凯迪环保）
武汉凯迪电力环保有限公司主要从事大型火力发电厂烟气脱硫、脱氮及粉尘治理工程的技术研发和工程总承包，拥有同时实施20个以上烟气脱硫总承包项目的能力。在国内烟气脱硫领域技术研发实力第一、工程实施能力第一、人力资源储备第一、市场占有率第一，在国内同行业中具有显著的领先优势。目前，承接大型火力发电厂烟气脱硫项目近30项。主要核心技术为：
◆ 石灰石-石膏湿法脱硫技术；
◆ RCFB干法脱硫技术；
◆ 已承接工程项目概要：
◇ 目前国内烟气脱硫市场占有率排名第一；
◇ 投入商业运行的项目数排名第一；
◇ 机组系列最完整，承接了从135MW机组到600MW机组项目；
◇ 国内在运行单塔处理烟气量最大的脱硫塔（四川广安电厂项目）；
◇ 国内最早的600MW级脱硫塔（华润电力（常熟）有限公司一期项目）；
◇ 目前国内处理烟气含硫量最高的脱硫装置（华能重庆珞璜发电有限责任公司三期项目）；
1.2.1.7 武汉凯迪电力工程有限公司（凯迪工程）
武汉凯迪电力工程有限公司主要从事电厂建设工程总承包，包括电厂设计、设备采购、工程施工、安装调试及商业运行等。目前已承建的项目有：河南叶县蓝光环保电厂工程（2×135MW）、山西运城关铝热发电厂工程（2×200MW）、河南义马环保发电厂工程（2×155MW）和山西永济发电厂1×410T/H循环流化床锅炉。
1.2.2 荣誉及资质
◆ 环境工程设计甲级资质
◆ 环境保护设施运营资质证书(工业废水、生活污水)
◆ 环境工程咨询甲级资质
◆ 环境管理体系认证证书
◆ 职业健康安全管理体系认证证书
◆ 质量管理体系认证证书
◆ 荣获国家优秀高新技术企业荣誉称号。
◆ 2003年度中国环保骨干企业。
◆ 湖北省企业技术中心。
◆ AAA级资信证书
◆ 湖北省十佳成长型民营企业
◆ 电力工程（火力发电厂）乙级设计资质
◆ 国家级“守合同重信用”企业
1.3 编制依据
1) 《中华人民共和国可再生能源法》(2005.2.28)；
2) 小型火力发电厂设计技术规范(GB50049—94)；
3) 《火力发电厂设计规范》DL5000-2000；
4) 霍邱县提供的有关文件、资料等；
5) 各专业有关火电厂设计技术规定的有效版本；
6) 武汉凯迪电力工程有限公司的体系运行文件。
7）安徽省发改委2008年6月30日“关于同意霍邱县生物质发电项目开展前期工作的函”
1.4 项目概况
生物质能又称“绿色能源”，包括树木、青草、农作物、稻壳等，利用生物质再生能源发电是解决能源短缺的途径之一，开发“绿色能源”已成为当今世界上工业化国家开源节流、化害为利和保护环境的重要手段。
安徽省霍邱县位于六安市西部，东邻寿县，南接六安、金寨，西毗河南固始，北连阜阳。霍邱县共有32个乡镇，682个行政村。总面积3802.86平方公里。耕地200万亩。2005年，全县人口154.36万人，农业人口131.2万人。年平均气温16.2摄式度，年总降水量1329.4毫米，光照充足，雨量充沛，适宜各种农作物生长。盛产水稻、小麦等粮食作物和棉花、油菜、红麻、花生等经济作物。伴生的农业生物质废料非常丰富，尤其是稻壳和秸秆数量较大。
霍邱2×25MW生物质发电项目利用当地丰富的稻壳、秸秆等“绿色能源”作为燃料发电，厂址位于霍邱县城工业区西北部，霍邱工业园区位于县城北部，于2006年正式成立。霍邱凯迪生物质能发电厂(4×12MW)建成后可改善开发区内的基础设施条件；电厂所排灰渣全部进行综合利用，可生产工业紧缺原料白炭黑，也可提供给邻近的钾肥厂作生产农业肥料的原料，形成生物质－电－化工循环经济产业链，属国家发改委令第40号《产业结构调整指导目录（2005年本）》中鼓励项目，并符合《国务院关于加快发展循环经济的若干意见》（国发【2005】22号）的要求。
该发电项目利用生物质燃料作为清洁能源，可大大减少当地对农业废料处理产生的环境污染。稻壳、秸秆等生物质燃料含硫均少于0.1%，采用生物质燃料发电，可减少燃煤电厂带来的二氧化硫对大气的污染，同时减少了粉煤灰、粉尘的排放。电厂工业污水进行综合处理后循环使用，基本达到零排放。该项目符合《国务院关于落实科学发展观，加强环境保护的决定》（国发【2005】39号）的要求。
安徽霍邱凯迪生物质发电厂工程规划容量为2×25MW，一次规划，分期建设。
1.5 项目建设的必要性
1.5.1 利用再生能源发电是解决能源短缺的途径之一
如前所述，世界一次能源缺乏，而我国一次能源更是紧缺，各国都在寻找开发可再生能源，如太阳能、风能、垃圾废料、生物质能等。利用生物质发电是我国迫切需要的，是解决能源出路的途径之一。
1.5.2 生物质能发电是解决燃煤中SO2对大气严重污染的需要
我国目前每年发电用煤量约9.5亿吨，SO2的排放量达1350万吨（按煤的含硫量0.8%计），粉尘排放550万吨。根据环保局计算，我国排放空间有限，如果全国每年燃煤7亿万吨，排放的SO2对大气污染就己到达到上限，而我国目前煤炭消耗量己达16亿万吨以上，大气污染己经到了不能承受的地步。由于SO2污染，产生酸雨己危害30%国土面积。2003年统计，仅酸雨危害这一项使农、林作物损失高达220亿元，SO2的污染更危及人民身体健康。
利用生物质能(玉米秆、稻草、麦秆、稻壳等)发电可以大量减少SO2的排放，秸秆、稻壳中硫的含量低于0.1%，相当于燃煤含量的1/10。目前世界上瑞典、葡萄牙、丹麦、芬兰等国家大量利用可再生能源发电，其发电量占电力消费总量的25～50%。按照国家近期出台的对于再生能源发展的规划，到2020年生物质能发电装机容量占火电总容量的6.4%测算，生物质能发电装机容量将达4500万千瓦左右，其发展前途广阔，同时可减少SO2的排放量。
目前我国多数地区秸秆、稻壳利用率低，农民以焚烧方式处理积存秸秆、稻壳，造成烟气污染空气、公路和机场，增加了不少交通事故，也引起过机场关闭。
利用再生能源发电，可减少燃煤电厂带来的SO2对大气污染，减少粉煤灰、粉尘的排放，也不致随地焚烧秸秆、稻壳造成交通事故。变废为宝是利国利民的大好事。
1.5.3 再生能源发电可增加农民收入，是我国可持续发展道路的需要
我国年产秸秆6亿吨左右，造肥还田、家庭燃用消耗约35%，剩余4亿吨左右的秸秆没有利用。按秸秆发热量计算，4亿吨秸秆发热量相当于2亿吨煤的发热量，秸秆如按每吨180元卖给电厂，农民可增加收入720亿元。我国稻谷产量每年约1.8亿吨，稻壳量每年可达3600万吨，稻壳除少量地方自行燃烧使用外，大部分废弃未加利用。如将稻壳作为电厂的燃料后，按使用率80%计算，可利用的稻壳约2900万吨，按每吨180元计算，农民可增加收入52亿元，对提高农民生活水平大有好处。
在霍邱县建设一座2×25MW生物质发电厂，年燃烧秸秆、稻壳约36万吨，秸秆、稻壳价格均价按每吨195元计，农民可增加收入约7020万元。
1.5.4 有利于满足当地电力负荷快速增长的需要
霍邱县生物质发电厂位于安徽省霍邱县境内，2×25MW机组投产运行后每年增加电量3.0192亿千瓦时(一期工程建设1×25MW机组年发电量为1.5096亿千瓦时)有利于满足当地工农业发展所需电力快速增长的需求。
国家经济发展，人民生活水平的提高，能源紧缺的解决，都必须走可持续发展的道路。生物质发电正是解决这些问题的方案之一。
总之，建设生物质发电厂能够增加农民的收入，改善能源紧缺，改善生态环境，使国民经济和人民生活水平走上可持续发展的良性循环道路。这些问题也是当前的热点、焦点和难点。按科学发展观要求，利用可再生能源---生物质能发电作为一个产业来发展，尽快推动生物质发电规模化、市场化和产业化是当务之急。
1.6 研究范围
本期研究范围：2×25MW＋2×130t/h 。
按照《火力发电厂可行性研究技术规定》深度要求，主要研究内容是：
1）电厂接入电网；
2）燃料供应及外部运输；
3）水文气象条件及供水可靠性；
4）工程地质条件；
5）投资估算和财务评价；
6）工程建设周期进度和条件；
7）环境保护；
8) 机组选型与工程设想（电厂组成）；
1.7 主要设计原则和指导思想
1.7.1 主要技术设计原则
1.7.1.1电厂规划容量按2×25MW机组＋2×130t/h循环流化床锅炉，一次规划，分期建设。一期工程建设1×25MW机组＋1×130t/h循环流化床锅炉。
1.7.1.2 发电厂的性质为生物质发电厂，可行性研究报告的重点是突出可再生能源的综合利用；
1.7.1.3 燃料为可再生能源——稻壳和秸秆；燃料的收购、运输、存储及供应由地方燃料供应公司负责；
1.7.1.4 选两个厂址进行比较，确定推荐厂址；
1.7.1.5 可行性研究报告按照《火力发电厂可行性研究技术规定》的要求编制。图纸文字准确、简洁；
1.7.1.6 发电厂年运小时数为6000小时；
1.7.1.7 发电厂出线电压暂按110kV；
1.7.1.8 发电厂灰渣考虑全部综合利用，不设贮灰场。
1.7.2 设计指导思想
1.7.2.1 认真贯彻“设计质量第一，为生产服务的思想，坚持设计的科学性，正确掌握设计标准，精心设计，为用户服务”的原则。
1.7.2.2 认真做好调查研究，吸取国内、外的同类型机组及主要设备的先进经验，注意质量信息的收集和应用，虚心听取各方面的意见，搞好工程设计。
1.7.2.3 积极慎重、因地制宜地采用新材料、新设备、新工艺、新布置、新结构，努力提高自动化、机械化水平，改善工作条件，为提高电厂的可靠性、经济性创造良好的基础。
1.8 工作简要过程
根据凯迪总公司“关于开展霍邱生物质发电厂工程可行性研究”的要求，凯迪工程公司组织了有关技术人员对现场进行了踏勘及资料搜集等工作。
现场踏勘、资料收集工作，得到了当地政府的大力支持和帮助，借此向当地政府的有关领导和部门表示感谢。
电厂接入电力系统、电厂环境影响评价、水资源论证、勘测等工作另行委托其它有关单位进行。
2电力系统
2.1霍邱县电力系统概况
霍邱县位于安徽省六安市西部,东邻寿县,南接金寨,北连阜阳, 西毗河南固始。
霍邱电网属六安电网管辖。截止2005年底，霍邱电网拥有110千伏变电站三座—霍邱变、长集变和高塘变，变电容量分别为2×40兆伏安、1×40＋1×20兆伏安和1×40兆伏安，五条110千伏线路长231.79公里。全县有十座35千伏变电站，主变18台，主变容量81.5兆伏安，其中，八座为单电源供电。城北变、临淮变、三流变、左王变、孟集变由110千伏霍邱变电站供电，周集变、分水闸变由110千伏高塘变变电站供电，户胡变由110千伏长集变电站供电，姚李变由220千伏挥手变电站与110千伏长集变变电站供电，马店变由110千伏长集变电站与110千伏高塘变电站供电。110KV变电站及线路具体见下表：
110千伏变电站统计表
序号
变电站名称
变电规模（台×兆伏安）
1
霍邱变
2×40
2
长集变
1×40＋1×20
3
高塘变
1×40
合 计
180
110千伏线路统计表
序号
线路名称编号
起止地点
导线规格
长度（公里）
1
西霍199线
西山变-霍邱变
LGJ-150
69.30
2
六长197线
六安变-长集变
LGJ-150
57.67
3
霍长627线
霍邱变-长集变
LGJ-150
31.50
4
长高628线
长集变-高塘变
LGJX-240
40.55
5
挥长629线
挥手变-长集变
LGJX-240
32.77
合 计

231.79

霍邱县电力能源供应全部由系统送入，全县无水电站或火电厂。
2.2 霍邱电网存在的问题
2.2.1霍邱电网网架结构薄弱,电力供应的安全可靠性差，达不到“N-1”的稳定要求
目前霍邱电网共有110KV变电所3座，电网外接110KV电源点两个，分别来自220KV挥手变和淮南西山变，目前没有形成供电环网。霍邱当地无任何电厂来支撑电网供电，达不到“N-1”的稳定要求。霍邱电网网架结构薄弱，致使电力供应的安全可靠性差，电能质量不高。
2.2.2社会经济增长与电网建设不协调，用电趋于紧张、出现了能源供应瓶颈
近几年霍邱经济的高速发展拉动了地区用电需求的快速增长,电网供电出现卡口现象。而全县始终无发电厂,所有电力能源完全依靠从电网输入，使得霍邱电网用电趋于紧张。从“十五”初期开始，霍邱电力供应已成为经济发展的重要约束因素。
2.2.3配网改造不彻底，自动化水平殛待提高。
2.3 电力负荷预测、电源建设和电网规划
2.3.1 电力负荷预测
早在“十五”期间，霍邱年用电量增长率就保持在12%的水平。近年来，随着霍邱经济的发展，霍邱县总电量也在快速增加，特别是因霍邱铁矿的陆续开采，民营资金大量介入工业，霍邱工业用电增加较快，工业电量的比重逐步增加。根据霍邱“十五”期间经济发展情况及“十一五”发展规划，拟定高、低两个方案。“十一五”期间及“十二五”初期，霍邱铁矿会扩大生产规模。综合考虑霍邱的经济发展和远景目标，2008年至2012年用电增长率按17%和15%分别预测霍邱的整体电量，具体见下表：
霍邱县整体电量预测表（单位：万千瓦时）

年份
2008
2009
2010
2011
2012
高方案
增长率
17%
17%
17%
17%
17%
电量
62572
73209
85655
100218
117254
低方案
增长率
15%
15%
15%
15%
15%
电量
59418
68330
78519
90297
103841
霍邱在“十一五”期间和“十二五”初期国民生产总值增长率按17%估算，确定规划期内当地负荷高、低方案增长率为17%和15%，具体预测见下表：

霍邱县整体需电量预测表（单位：万千瓦）
年份
2008
2009
2010
2011
2012
低方案
增长率
15%
最大负荷
15.51
17.84
20.52
23.59
27.14
高方案
增长率
17%
最大负荷
16.76
19.78
23.34
27.31
31.95
2.3.2 霍邱电源建设
“十一五”期间，霍邱电网暂无电源规划项目。
2.3.3 霍邱电网规划
根据《霍邱县“十一五”电网发展规划》内容，在“十一五”期间，霍邱电网将在电网布局和网络结构上进行优化。结合110千伏及以上电网规划，在负荷预测的基础上，对35千伏电网进行合理分区，做好35千伏变电站的布点和规划，达到提高供电能力，提高供电可靠性，提高电能质量，节能降损的目的。具体为：
1、 霍邱电网将建设一座220千伏安东变电站及一座110KV冯井变电站，来加强电网的稳定性。
2、80%的35千伏变电站将建成为双电源供电，逐步形成环网。
3、合理增加35千伏变电站布点，逐步将10千伏线路供电半径控制在15公里内。
4、合理增加35千伏线路截面，使35千伏线路满足经济运行的要求，而且有转移负荷的能力。
按照上述电网规划方案，霍邱县在“十一五”期间的电力需求将可以得到满足。
2.4 电厂建设的必要性和建设规模
2.4.1 安徽霍邱凯迪生物质能发电厂工程建设的必要性
（1）满足霍邱县电力负荷增长的要求
近几年霍邱县经济的高速发展拉动用电需求的快速增长，而同期却没有新增电源容量，使得霍邱电网用电趋于紧张。从“十五”初期开始，电力供应持续紧张，成为经济发展重要约束因素。目前霍邱电网供电电源全部来自地区电网，本地无发电厂，电力供应的安全可靠性相对较差。新建霍邱凯迪生物质能发电厂工程,本期规模1×25 MW,终期规模2X25MW，所发电量将完全可以在霍邱县城区消化，同时也会极大地缓解霍邱电网内电量需求的问题。
（2）安徽霍邱凯迪生物质能发电厂利用当地丰富的谷壳资源作为燃料，同时为霍邱城区集中供电，具有良好的社会和环保效益，符合当前建设社会主义新农村和循环经济园区的精神。
2.4.2 安徽霍邱凯迪生物质能发电厂工程的建设规模
电厂规划容量为2×25MW，一期工程建设规模为1×25MW。锅炉采用节能、环保效益显著的循环流化床锅炉，燃料采用可再生能源-谷壳，汽机采用高效的次高压单抽凝汽式汽轮发电机组。
2.5 电厂接入系统方案
2.5.1 电厂供电范围、接入系统地点及接入电压等级
一期工程建成后霍邱县新增发电容量1×25MW，供电范围主要是霍邱城区。根据电厂出线方式的综合比较，认为电厂的出线接入距电厂约6公里南向偏东的110KV霍邱变110KV母线较好。根据本厂供电范围、装机容量、单机容量、厂址位置、送电距离和送电容量分析，暂按本厂以1回出线以 110kV电压等级接入110kV霍邱变110kV配电装置。
2.5.2 接入系统方案
根据霍邱电网的现况及发展规划，暂按本期安徽霍邱凯迪生物质能发电厂工程接入系统初选方案如下：
在电厂设一段发电机母线和一台主变。主变容量31500KVA,变比121±2×2.5/%。新建1回110kV线路接入霍邱变电站，线路长度大约6公里。
电厂接入系统的最后方案，待接入系统设计审查后确定。

3燃料供应
3.1燃料来源
电厂依托霍邱地区丰富的农业资源，以大米加工业废料稻壳和农业废料秸秆作为燃料，电厂拟建2×130t/hCFB锅炉，以稻壳、秸秆作为燃料，年消耗量约40万吨。
霍邱全县目前有大米加工企业56家，年加工能力100万吨。2006年实际产生稻壳约19万吨。此外霍邱县还有丰富的稻草、棉花秆、玉米秆、油菜秆等秸秆资源每年可以提供各种秸秆超过40万吨。霍邱县的稻壳及各种秸秆资源可满足电厂2×25MW机组燃料的需要。
以下为霍邱县部分大米加工企业的情况调查：
霍邱县部分大米加工企业调查表
序号
企业名称
距离开发区(公里)
年生产情况(万吨)
备注
大米
稻壳
1
乐民米业
30
2.52
0.72

2
新超米业
30
1.98
0.54

3
万年红米业
30
1.98
0.54

4
国民米业
53
1.26
0.36

5
佳乐米业
50
1.26
0.36

6
稼禾米业
45
1.98
0.54

7
蓼宏米业
50
1.26
0.36

8
永香米业
40
1.98
0.54

9
荣芳米业
35
1.98
0.54

10
有荣精米厂
40
1.98
0.54

11
龙源精米厂
4
1.98
0.54

12
顾店精米厂
50
1.26
0.36

13
振兴精米厂
35
1.26
0.36

14
马店精米厂
36
1.26
0.3

15
天堂精米厂
30
1.26
0.36

16
三利精米厂
50
1.26
0.36

17
顺发精米厂
45
0.9
0.36

18
永发精米厂
45
0.9
0.23

19
中恒精米厂
45
0.9
0.23

20
王家国精米厂
45
0.9
0.23

21
兴华精米厂
36
0.9
0.23

22
沣东米厂
40
1.98
0.54

23
四达精米厂
45
0.9
0.23

24
砖洪精米厂
50
0.9
0.23

25
龙发精米厂
45
0.9
0.23

26
陈福精米厂
42
0.9
0.23

27
通达精米厂
15
0.9
0.23

28
何郢精米厂
50
0.75
0.15

29
张方强精米厂
50
0.9
0.23

30
王广和精米厂
50
0.9
0.23

31
盛达精米厂
36
0.9
0.23

32
冯达精米厂
50
1.05
0.3

33
小明精米厂
50
0.9
0.23

34
志明精米厂
50
0.9
0.23

35
周本树米厂
50
0.9
0.23

36
大明米厂
50
0.9
0.23

37
燎东米厂
53
0.75
0.23

38
燎东第二米厂
53
0.75
0.23

39
长山精米厂
30
0.75
0.23

40
潘集精米厂
33
0.75
0.23

41
宏盛粮贸公司
40
1.05
0.3

42
鑫源精米厂
15
0.9
0.23

43
吕志辉米厂
50
0.9
0.23

44
高唐米厂
58
0.75
0.15

45
高唐田郢米厂
58
0.75
0.15

46
东升米厂
45
0.9
0.23

47
吉祥米厂
36
1.05
0.3

48
粮站米厂
36
1.05
0.3

49
安全米厂
35
0.75
0.15

50
曹庙丰华米厂
35
0.75
0.15

51
为民精米厂
35
0.75
0.15

52
九里精米厂
5
0.9
0.23

53
30万吨精米加工厂
1
8.64
2.88

合 计

18.72

3.2 燃料厂外运输
稻壳运输以散装为主，袋装为辅；黄秸秆在收集点压块成形后装车运输；灰秸秆破碎后运输至电厂。
燃料采用汽车运输进厂，拟采用10吨以下的厢式货运车辆进行燃料的运输。
稻壳平均运输距离最远80km，最近运输距离为3km，平均运输距离约40 km。
秸秆的运输距离最远为48km，最近为3km，平均运输距离约35 km。

4机组选型
根据本县的燃料调查报告，拟定发电厂的燃料选用稻壳和秸秆。下面对机组方案进行论证。
4.1机炉方案
本县年产稻壳、秸秆量，可满足四台65t/h中温次高压锅炉或两台130t/h高温高压锅炉的年耗燃料量的要求。因此，初步拟定装机方案如下：
方案一：2×25MW高温高压抽凝式汽轮发电机组+2×130t/h高温高压循环流化床锅炉。
方案二：4×12MW中温次高压抽凝式汽轮发电机组+4×65t/h中温次高压循环流化床锅炉。
上述方案初步比较见下表：
两方案技术比较表
名 称
方案一
方案二
备注
压力
高压
次高压

温度
高温
中温

发电汽耗率kg/kwh
3.855
4.289
纯凝工况
发电热耗率kj/kwh
10356
11634
纯凝工况
发电年标煤耗率g/kwh
398
456
纯凝工况
年均全厂热效率（发电）%
30.9
26.93
纯凝工况
单位造价
稍高
低

占地面积
较小
相当

从上表可看出，方案一的机组效率较高、经济性较好，由于汽机、锅炉效率的全面提高，全厂发电效率预计可以提高4.4%；方案一与方案二相比，在发电量相等的情况下，每生产1t蒸汽可以节约16kg的稻壳(或秸秆)燃料，全年(按6000h计)可以节约稻壳或秸秆壳燃料约2.5万吨。25MW机组的最大发电功率可达到30MW，两台12MW机组的最大发电功率可达29.4MW，纯凝工况下2×25MW机组全年多发电7200MW。同时，方案一与方案二相比，全年(按6000小时计)二氧化硫排放总量预计可减少80吨/年左右、氮氧化物排放总量预计可减少50吨/年左右、烟尘排放总量预计可减少约8吨/年，社会效益显着。依据设计规程，发电厂应优先选用较高参数和经济效益更高的发电机组。
综上所述，设计推荐方案一。
4.2技术经济指标
推荐方案的主要技术经济指标见下表（水温22℃时，纯凝工况）：
主要技术经济指标表
序号
项目名称
单位
一台机组（1×25ＭＷ＋1×130t/h）
两台机组（2×25ＭＷ＋2×130t/h）
备注
1
单机发电功率
KW
25160
25160

2
单机进汽量
t/h
97
97

3
锅炉容量
t/h
1×130
2×130

4
锅炉设计效率
%　
0.89221
0.89221

5
年耗标煤量（总）
t/a
60058
120116

6
发电年标准煤耗率
g/KWh
398
398

7
供电年标准煤耗率
g/KWh
452
452

8
年运行小时数
h
6000
6000

9
综合厂用电率
%　
12.00
12.00

10
年总发电量
KWh
150960000
301920000

11
年
