机电楼设计方案毕业设计.doc

目 录
前 言............................................................................................................................................1
一、需求分析 2
1.1工程概述.............................................................................. ...... ...... ...... ...... .......2
1.2、需求分析...... .................................................................................................... .. 2
二、设计依据.......................................................................................................................2
三、技术方案 ...................................3
3.1、设计思想与原则.............................................................................................6
3.2、通信系统.............................................................................................................3
3.2.1、工作区子系统..................................................................................3
3.2.2、水平区子系统..................................................................................4
3.2.3、管理间子系统..................................................................................4
3.2.4、垂直子系统......................................................................................5
3.2.5、设备间子系统..................................................................................5
3.2.6、建筑群子系统..................................................................................6
3.3、监控系统..............................................................................................................6
3.4、防盗报警系统....................................................................................................10
四、设备材料选型 14
五、材料清单及其报价...........................................................................................15

附 录：
图1：机电学院五层平面图

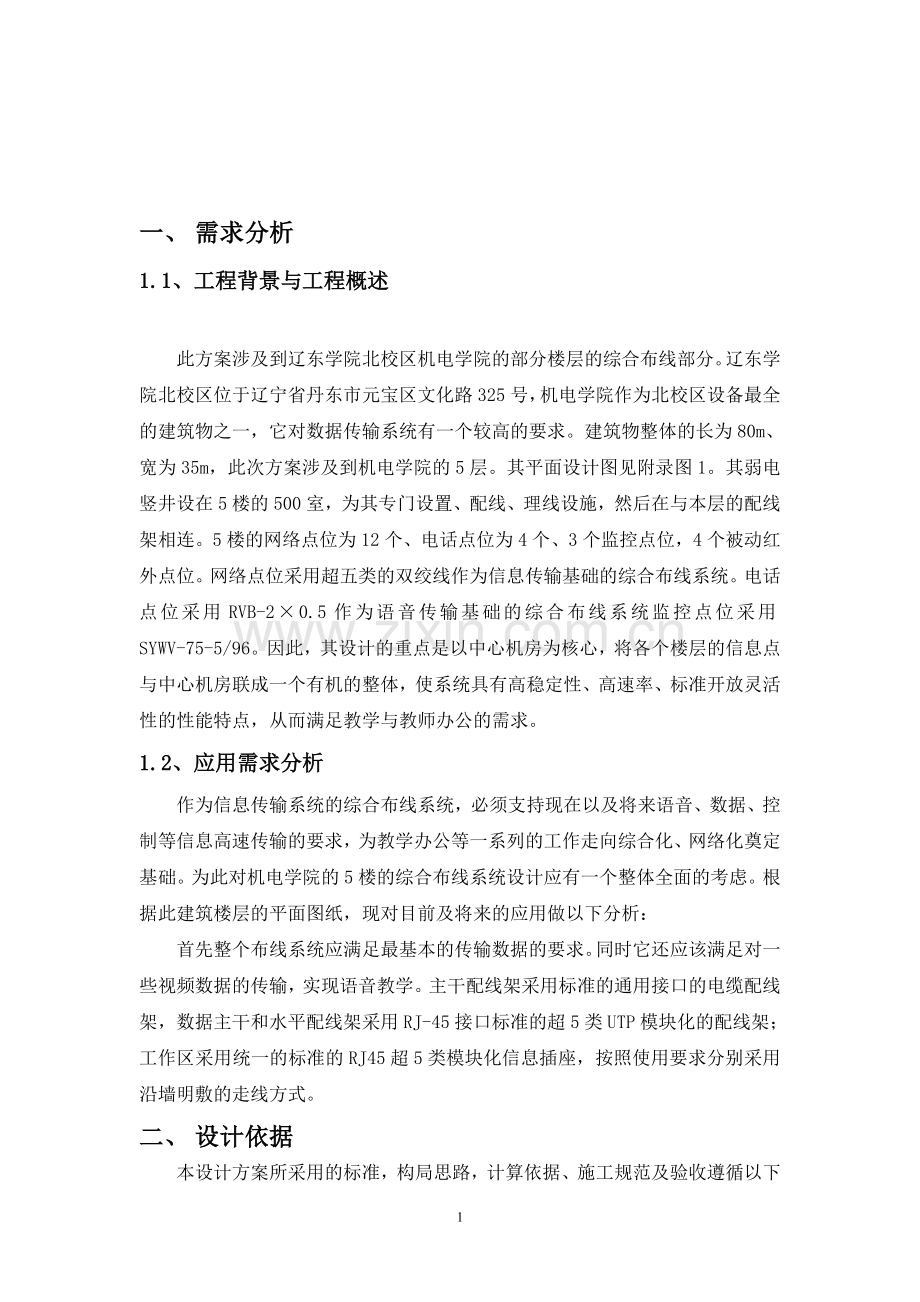

一、 需求分析
1.1、工程背景与工程概述

此方案涉及到辽东学院北校区机电学院的部分楼层的综合布线部分。辽东学院北校区位于辽宁省丹东市元宝区文化路325号，机电学院作为北校区设备最全的建筑物之一，它对数据传输系统有一个较高的要求。建筑物整体的长为80m、宽为35m，此次方案涉及到机电学院的5层。其平面设计图见附录图1。其弱电竖井设在5楼的500室，为其专门设置、配线、理线设施，然后在与本层的配线架相连。5楼的网络点位为12个、电话点位为4个、3个监控点位，4个被动红外点位。网络点位采用超五类的双绞线作为信息传输基础的综合布线系统。电话点位采用RVB-2×0.5作为语音传输基础的综合布线系统监控点位采用SYWV-75-5/96。因此，其设计的重点是以中心机房为核心，将各个楼层的信息点与中心机房联成一个有机的整体，使系统具有高稳定性、高速率、标准开放灵活性的性能特点，从而满足教学与教师办公的需求。
1.2、应用需求分析
作为信息传输系统的综合布线系统，必须支持现在以及将来语音、数据、控制等信息高速传输的要求，为教学办公等一系列的工作走向综合化、网络化奠定基础。为此对机电学院的5楼的综合布线系统设计应有一个整体全面的考虑。根据此建筑楼层的平面图纸，现对目前及将来的应用做以下分析：
首先整个布线系统应满足最基本的传输数据的要求。同时它还应该满足对一些视频数据的传输，实现语音教学。主干配线架采用标准的通用接口的电缆配线架，数据主干和水平配线架采用RJ-45接口标准的超5类UTP模块化的配线架；工作区采用统一的标准的RJ45超5类模块化信息插座，按照使用要求分别采用沿墙明敷的走线方式。
二、 设计依据
本设计方案所采用的标准，构局思路，计算依据、施工规范及验收遵循以下标准或规范：
h 用户建筑布线标准（ISO/IEC11801）
h 用户建筑布线标准（CENEIECEN 50173）
h 民用建筑布线标准（EIA/TIA 568A 568B）
h 以太网10BASE-T标准 (IEEE802.3)
h 以太网100BASE-T 标准 (IEEE802.3U)
h 智能建筑设计标准（GB/T50314-2000）。
h 建筑与建筑群综合布线工程设计规范（GB/T50311-2000）
h 建筑与建筑群综合布线工程验收规范（GB/T50312-2000）。
h 城市住宅建筑综合布线系统工程设计规范（CECS119－2000）。
h 本地电话网络通信管道与通信设计规范（YD5007-95）。
h 中国民用建筑电气设计规范（JGJ/T16-92）
h 智能建筑设计标准（EBD-03-95）
h 工业企业通信设计规范（CECS 09:89）
h 建筑与建筑群综合布线系统工程设计规范（CECS 72:97）
h 建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）
h 电气装置安装工程施工及验收规范（GBJ 232­82）
三、 技术方案
3.1、设计思想与原则
1) 以“满足客户的要求”为第一前提，适当越前，统一规划
2) 先进性 ：选择的产品要技术领先期长，可能满足未来发展的应用。
3) 可扩展性：布线系统不但要满足现阶段的用户需求，还要满足将来的变化的需求
4) 便于系统升级：计算机网络技术以惊人的速度向前发展，因此系统的设计要便于升级。
5) 高可靠性；综合布线系统是以网络应用所依赖的基础，因此选择的系统产品要具备较好的可靠性。
6) 标准化；通讯协议和接口符合国际标准，并应是今后的发展主流。
7) 开放性：能容纳不同厂家的设备和不同的网络平台。

3.2、通信系统
本教学楼5层的综合布线系统共设置了信息点：12点。系统设计采用分层星型拓扑结构，共分成6个子系统，即：工作区子系统、水平区子系统、管理间子系统、垂直子系统、设备间子系统和建筑群子系统。具体分述如下：
3.2.1、工作区子系统
本大楼工作区子系统由终端设备到信息插座的连线和信息插座组成，包括各个不同功能的工作区域构成。在相应办公区域的墙面或地面上安装信息插座，通过插座即可引出电话、网络、也可以连接数据终端及其他采编设备、弱电设备等。
信息出口（IO）采用双口墙面型面板和超五类模块。在工作区内的每个信息插座都是标准的8芯、RJ45模块化超五类插座，支持近100M以上的宽带。不同型号的电脑和终端以及电话等通过RJ45跳线和RJ11跳线可方便地连接到信息插座上。
在设计中，大多采用墙面型插座进行设计，机房采用地面弹起型插座。部分较大面积的办公室，根据装修情况建议将墙面型插座更换为地面弹起型插座，插座由86盒、模块、面板等组成。为方便识别和管理，采用不同颜色的信息模块来区分语音和数据点。数据点采用白色的信息模块，语音点采用橙色的信息模块。采用白色单口面板或双口面板，并且面板上也有区分语音和数据的标号。
3.2.2、水平区子系统
水平子系统是指为连接工作区信息出口与管理区子系统而水平敷设的线缆。在本方案中，根据TIA/EIA568-A 的水平线独立应有原则，水平子系统采用超5类4对（UTP）线缆，完全支持将来千兆以太网的应用。铜缆的点数为12点，每个信息点能够灵活应用，可随时转换接插电话、微机或数据终端，并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足门禁系统、视频监控，以及多媒体会议电视等系统的传输应用。
3.2.3、管理间子系统
管理间子系统由交连、互连和I/O组成。管理间为连接其它子系统提供手段，它是连接垂直干线子系统与水平子系统的设备，其主要的设备是配线架，集线器和机柜、电源。作为管理间子系统，应根据管理的信息点的多少机柜的大小。
具体分析如下：
1) 室内应保持在18摄氏度至27摄氏度之间，相对湿度保持在33%-55%；
2) 保持室内无尘或少尘，通风良好，亮度至少达30英尺*烛光；
3) 安装合适的消防系统；
4) 使用防火门，至少能耐火1小时的防火墙和阻燃漆；
5) 提供合适的门锁，至少要有一扇窗口留作安全窗口；
6) 尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；
7) 设备间的地板负重能力应为500kg/平方米；
8) 根据结构化布线系统的需求，在配线间采用19”标准机柜；
3.2.4、垂直干线子系统
垂直子系统是用来连接设备间和管理区子系统之间的线缆，是整个布线系统的主干。本方案的垂直子系统指连接中心机房至楼层配线间的主干线缆和大对数线缆。它也提供建筑物垂直干线电缆的路由。该子系统通常设在两个单元之间，特别是在位于中央节点的公共系统设备处提供多个线路设施。在本工程中，垂直干线子系统是指从各个房间拉出的线缆在竖井集中的那一部分到设备间的布线系统。垂直干线子系统一般选用光缆或大对数线，但在本系统中由于涉及的信息点数较少同时楼层数较少特选用一般的超五类的线缆。在确定垂直干线的路由时应当选用干线路由最短、最安全、和最经济的路由。可选择电缆孔或电缆井方法。在本工程中根据实际的需求及各个方面的考虑特选用电缆井的方法。在每层楼板上开出一些孔，用向下牵引的方式走线。电缆井比较灵活，但在走线时要注意在线被卡住的时候不要强行的拉扯，电缆的弯曲角度不可过大。同时，在线缆的两头都要套上线标为以后的修检提供方便。
3.2.5、设备间子系统
设备间子系统是由总配线架、跳线及相关有源设备（HUB、服务器及交换机等)等组成。设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。
本工程的主配线间设在一楼的弱电机房，语音和数据合用一个配线机柜，所有语音主干和数据主干全部连到该配线机柜的相应模块配线架上。主配线架机柜采用19英寸42U规格机柜，除安装配线设备外，还可放置网络设备；机柜材料选用金属喷塑，并配有网络设备专用配电电源端接位置。此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范的特点。
本工程的弱电机房中环境应考虑如下：
1) 总配线室应避免电磁干扰；
2) 室内天花板高度不应小于2.5米；
3) 机房里应有合适的接地端子，建议独立接地，接地电阻阻值小于1欧；
4) 机房内室温应保持在18摄氏度至27摄氏度之间、相对湿度保持在30%-50%，室内照明不低于150Lx
5) 机房室内应洁净、干燥、通风良好。防止有害物体侵入，并应有良好的防尘措施；
6) 机房内的电源插座宜按计算机设备电源要求进行工程设计，便于交换机、服务器等设备的使用；
3.2.6、建筑群子系统
该子系统将一个建筑物的电缆延伸到另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由大对数电缆、光缆和如楼处线缆上的过流、过压电气保护设备等相关硬件组成，常用介质是光缆。
设计中进入主设备间的所有光纤、大对数电缆、电信电缆都采用金属桥架或钢管进行硬件保护，同时采用IDC线对保护器对铜缆予以电气保护，避免人员和设备免遭外部电压和电流的伤害。
3.3、视频监控系统
3.3.1、概述
为满足学校的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理。该系统可以对小区内指定的监视点进行现场图像监视，主要有小区入口、停车场进出口、电梯内等场所。将这些视频点的现场情况传送到监控室内的监视器上。
3.3.2、系统功能
监控控制系统采用高性能的矩阵处理主机，该矩阵主机可实现对前端云台、镜头的控制、画面的切换等功能。监控室内以多画面显示为主、单画面切换为辅。监控系统的记录设备采用硬盘录像机，该硬盘录像机可24小时不间断录像，已保证对突法事件的记录
系统能每时每刻不间断的显示走廊、等场所的图像，覆盖面积宽，实时性强，以保证有效的监控。
3.3.3、系统使用说明
该电视监控系统能每时每刻不间断的监视走廊覆盖面积宽，实时性强，以保证有效的监控。系统根据不同场所采用普通型和球罩型摄像机相结合做到了隐蔽美观和环境溶成一体。

3.3.4、主要设备介绍
3.3.5、日夜型感红外彩色摄像机(如图)
（1）介绍：
采用进口红外灯，24小时日夜监控；内置进品夜视镜头，夜视距离达25米；采用日本最新红外技术，远距离的夜视效果更佳；外壳采用特质防爆材料制成
（2）技术参赛
型号：KV-C8807R-X18
功能：视频移动报警录像
水平转动速度：1-180度/每秒
水平转动范围：360度
垂直速度：1-160度/每秒(1-64级随意定)
垂直转动范围： 90度(俯仰范围)
红外灯开启：0.05-0.08LUX；
日夜型感红外彩色摄像机
供电电压： DC13V 5A (DC12V-14V范围)
产品功率消耗量：小于19W(配SONY一机）
恒温装置：内置风扇/加热
内装一体机芯：SONY FCB-EX480CP
红外有效距离：150M
（1）介绍：
网络高速球是集WEB服务器、高清晰度彩色摄像机、万向变速云台和多功能解码器于一体的高科技监控产品，可直接接入以太网或因特网。最大限度地减少了系统部件之间的连接、安装过程，提高了系统的可靠性和传输效率同应用领域。同时也便于安装和维护，具有外形美观、轻巧灵便、操作简单等优点。
（2）技术参数
简称高速球或快球，可以看做是一体机（机芯）与高速智能球形云台的结合体。所谓高速，是指摄像机在云台的带动下最大预置位速度可以达到250°以上/秒。此类摄像机的价格较高，但是功能也很完善，一般应用于大范围、复杂场景监控
3.3.6、高速智能化球型摄像机(如图)

高速智能化球型摄像机

3.3.7、硬盘刻录机（如图）

(1)介绍：
多功能经济型，16路支持手机监控，均支持网络集中管理
应用场所：智能小区大厦、工厂监控、商场监控等
硬盘刻录机
(2)功能：定时录像、动态录像、件录像等
解码器电源：AC 220V / 50HZ 28W
镜头电压：5－12V可调/500mA
通迅方式：RS485
温度范围：－40℃~85℃
外 壳 材料：铁盒（银白）
(1)产品简介
通过控制主机，解码器连接云台，监视器，通过控制电缆，可控制云台的左右旋转和上下移动，以及摄像机的聚焦，变倍等功能。是不可缺少的主要设备。
（2）技术参数
通迅方式： RS485
支持协议： 多种协议（可为用户定做）
温度范围： －40℃~85℃
传输距离： 1200m（受电缆种类和控制主机限制）
节点数量： 32／128／1024（增加通迅分配器）
地址码范围： 0－63－255（可为用户定做

3.3.8、解码器（如图）

解码器

3.3.8、矩阵（如图）
矩阵
3.3.9、系统报价
视频监控系统预算
名称
类型
单位
单价
数量
金额
日夜型感红外彩色摄像机
KV-C8807R-X18
台
5,500
6
33,000
高速智能化球型摄像机
AS-J4050
台
2,500
2
5,000
硬盘录像机
TC2800AN-H
台
5,000
1
5,000
电视墙
AV-513
台
14,000
1
14,000
管理软件
AV-S3000
个
500
1
500
控制键盘
AV-731
个
1,000
1
1,000
矩阵
MCC-8000M
台
2,000
1
2,000
合计：60,500元

3.4、 防盗报警系统
3.4.1、概述
一般地，从结构上来讲，自动化系统由控制器、传感器执行器等构成；每一个控制器作为网络中的一个智能节点，互联成网并上联至小区综合管理系统；从信息组成上来讲，自动化系统包括语音信息、数据信息、视频信息以及控制信息等；从功能上来讲，家庭自动化系统包括安防功能控制功能
  重要的房间内安装红外探测器。当家中有人时，住宅周界防护的防盗报警设备设防，区域防护的防盗报警设备撤防。当人出门后，住宅周界防护的防盗报警设备和住宅区域防护的防盗报警设备均设防。当有非法侵入时控制器发出声光报警信号，通知人及物业管理部门。另外，通过程序可设定报警点的等级和报警器的灵敏度。
  在当今高速发展的社会中，人们对自身所处的环境越来越关心，安全已成为当今社会优先考虑的问题。当您家中无人，目前，众多的安防防犯主要倚靠安装防盗窗、防盗门以及人工防犯。这样不仅有碍美观，不符合防火的要求、而且不能有效地防止坏人的侵入。现在全国都在开展建设安全校园活动，提出取消防盗网，“走出牢笼”的口号。因此为现代化管理，担当起整个校园的安全保卫，给住户一个安全舒适的居住环境.
3.4.2、系统功能
报警中心根据报警单位的险情等级或实际情形决定是否加以支援或进行一些其他处理；由报警中心调动附近警力进行支援。
接警计算机接收到报警信息后，在其显示器窗口弹出报警信息、发出警报客户的详细资料，（联动视频的可看到终端客户那的周边实时视频图像）并以声、光等形式通知接警人员，同时管理计算机在地图上显示报警用户的位置，接警人员可以根据需要调度人员车辆出警，了解了详细的警情，非常便于接警中心统一指挥调度。
3.4.3、幕帘式红外探测器（如图）
（1）介绍：
幕帘式红外探测器
采用被动红外方式，已达到安保报警功能的探 测器。被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。
（2）型号：PA-476 如图6（3）技术参数：
输入电源：DC12V静态电流：≤1mA
报警电流：≤15mA
探测角度：水平角度≥110°；垂直角度≤5°
3.4.4、分支保护器（如图）
(1)产品简介
分支保护器
二分支保护器AP-I211,完成PS-485通讯总线和住户报警主机间的数据转换，并通过它来分配管理和隔离住户报警主机，两分支保护器支持2台住户报警主机。如图2
(2)技术参数
电源电压：DC12V
电流为：20mA
最大功率为：0.3W
设备尺寸：146mmX86mmX35mm

3.4.5、楼宇服务器（如图）
(1)产品简介
楼宇防盗服务器AP-C320,
实现RS485与CAN总线的
通讯转换，管理32户报警主机。如图3
(2)技术参数：
输入电源：AC220V
最大输出电流：500mA
楼宇服务器

最大功率为：10W
出厂默认状态下，支持16台报警主机的供电
超过16台报警主机要外接中继电源
外观尺寸：396mmX314mmX84.5mm
3.4.6、网络界面器（如图）
型号：AM-N1024
功能：实现计算机遇CAN总线的通讯转换
功耗：电源电压为DC12V，最大电流为150mA，最大功率为1W
通讯速率：5Kbit/S、10Kbit/S、20Kbit/S、30Kbit/S四种可选
有六种指示灯工作状态

网络界面器

3.4.7、报警软件（如图）
(1)产品简介
报警软件
AP-S3100防盗报警软件是整个报警系统的核心，一般安装在管理中心的计算机上。如图7
(2)技术参数
可实现远程布/撤防、旁路等操作；
可显示查旬状态；
能够接计算机系统，开机后可自动运行。

3.4.8、系统报价
防盗报警系统预算表
名称
类型
单位
单价
数量
金额
红外线探测器
PA-476
个
80
4
320
二分支保护器
AP-I211
台
1,500
2
3，000
楼宇服务器
Ap-c320
台
2，000
1
2，000
网络界面器
AM-N1024
台
700
1
700
管理软件
AP-S3100
套
1，800
1
1，800
合计：7，820元

四、 设备材料及选型
根据业主需求、规范要求并且本着性价比最高的要求，我们建议本工程中的主要材料如UTP 、信息插座、配线架、交换机等都采用美国安普 AMP的产品。该产品提供20年的质量保证，并且支持16Mbps令牌环和100BASE-TX和155Mbps网络的要求等。具体简述如下：
1) AMP产品是全模块化的产品，扩充和升级方便，并且安普的产品还实行半年免费维护，终身有偿服务的高效售后服务措施。
2) AMP产品进入国内市场近九年，是国外布线产品进入国内市场的先驱，在国内有庞大的客户基础，市场占有率极高，产品质量放心。
3) 由于AMP产品在国内具有极高市场的占有率，销量巨大，具有规模效应，所以AMP的市场价格是所有国外品牌中最具竞争性的。
4) AMP产品在国内建立了完善的代理和客户基础，累计培训了大批工程师，对AMP的产品的推广更有优势。
5) 鉴于国内庞大的客户基础，AMP从1999年开始对其布线产品采取统一报关，国内供货，目前国内AMP产品均出自上海外高桥保锐区。
6) AMP在国内的北京、上海、天津、广州、深圳、武汉、长春、西安、重庆等各地分别设有办事处，可以有效服务和监控国内市场。
7) AMP作为世界一流的接插件厂商，其生产的产品均为ISO及UL认证的优质产品，对于高性能的六类布线系统工程，我们将在测试合格后，为用户提供二十五年的产品性能保证。
五、 材料清单及其报价
序号
名称
规格型号
单位
数量
1
桥架
200×50
米
75
2
钢管
SC20
米
50
3
双绞线
Cat5e
米
480
4
电话线
RVB-2×0.5
米
240
5
86盒
86×86（mm）
个
8
6
网络模块
RJ-45
个
6
7
电话模块
RJ-11
个
2
8
双口面板
RJ-45/11
个
8
9
RJ-45网络连接器
RJ-45
盒
50
10
RJ-11电话连接器
RJ-11
盒
50
11
大对数电缆
HYA 50×2×0.5
米
80
12
机柜
19”48U
台
1
13
理线架
AMP 1U
台
1
14
网络配线架
AMP 48口
台
1
15
电话配线架
AMP 110型25对
台
1
16
网络交换机
AMP 24口
台
1
17
电话交换机
AMP 144D
台
1
18
辅材

批
1
19
监控器
KV-C8807R-X18
台
2
20
监控器
AS-J4050
台
1
21
红外线探测器
PA-476
台
4
22
报警软件
AP-S3100
个
1
23
楼宇服务器
AP-C320
个
2
24
分支保护器
AP-I211
个
2
25
网络界面器
AM-N1024

个
1

1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究
2. 基于单片机的嵌入式Web服务器的研究
3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究
4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制
5. 基于MCS-51系列单片机的通用控制模块的研究
6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器
7. 单片机控制的二级倒立摆系统的研究
8. 基于增强型51系列单片机的TCP/IP协议栈的实现
9. 基于单片机的蓄电池自动监测系统
10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究
11. 基于单片机的作物营养诊断专家系统的研究
12. 基于单片机的交流伺服电机运动控制系统研究与开发
13. 基于单片机的泵管内壁硬度测试仪的研制
14. 基于单片机的自动找平控制系统研究
15. 基于C8051F040单片机的嵌入式系统开发
16. 基于单片机的液压动力系统状态监测仪开发
17. 模糊Smith智能控制方法的研究及其单片机实现
18. 一种基于单片机的轴快流CO〈,2〉激光器的手持控制面板的研制
19. 基于双单片机冲床数控系统的研究
20. 基于CYGNAL单片机的在线间歇式浊度仪的研制
21. 基于单片机的喷油泵试验台控制器的研制
22. 基于单片机的软起动器的研究和设计
23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究
24. 基于单片机的机电产品控制系统开发
25. 基于PIC单片机的智能手机充电器
26. 基于单片机的实时内核设计及其应用研究
27. 基于单片机的远程抄表系统的设计与研究
28. 基于单片机的烟气二氧化硫浓度检测仪的研制
29. 基于微型光谱仪的单片机系统
30. 单片机系统软件构件开发的技术研究
31. 基于单片机的液体点滴速度自动检测仪的研制
32. 基于单片机系统的多功能温度测量仪的研制
33. 基于PIC单片机的电能采集终端的设计和应用
34. 基于单片机的光纤光栅解调仪的研制
35. 气压式线性摩擦焊机单片机控制系统的研制
36. 基于单片机的数字磁通门传感器
37. 基于单片机的旋转变压器-数字转换器的研究
38. 基于单片机的光纤Bragg光栅解调系统的研究
39. 单片机控制的便携式多功能乳腺治疗仪的研制
40. 基于C8051F020单片机的多生理信号检测仪
41. 基于单片机的电机运动控制系统设计
42. Pico专用单片机核的可测性设计研究
43. 基于MCS-51单片机的热量计
44. 基于双单片机的智能遥测微型气象站
45. MCS-51单片机构建机器人的实践研究
46. 基于单片机的轮轨力检测
47. 基于单片机的GPS定位仪的研究与实现
48. 基于单片机的电液伺服控制系统
49. 用于单片机系统的MMC卡文件系统研制
50. 基于单片机的时控和计数系统性能优化的研究
51. 基于单片机和CPLD的粗光栅位移测量系统研究
52. 单片机控制的后备式方波UPS
53. 提升高职学生单片机应用能力的探究
54. 基于单片机控制的自动低频减载装置研究
55. 基于单片机控制的水下焊接电源的研究
56. 基于单片机的多通道数据采集系统
57. 基于uPSD3234单片机的氚表面污染测量仪的研制
58. 基于单片机的红外测油仪的研究
59. 96系列单片机仿真器研究与设计
60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造
61. 基于单片机的温度智能控制系统的设计与实现
62. 基于MSP430单片机的电梯门机控制器的研制
63. 基于单片机的气体测漏仪的研究
64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器
65. 基于单片机和DSP的变压器油色谱在线监测技术研究
66. 基于单片机的膛壁温度报警系统设计
67. 基于AVR单片机的低压无功补偿控制器的设计
68. 基于单片机船舶电力推进电机监测系统
69. 基于单片机网络的振动信号的采集系统
70. 基于单片机的大容量数据存储技术的应用研究
71. 基于单片机的叠图机研究与教学方法实践
72. 基于单片机嵌入式Web服务器技术的研究及实现
73. 基于AT89S52单片机的通用数据采集系统
74. 基于单片机的多道脉冲幅度分析仪研究
75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统
76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究
77. 基于单片机系统的网络通信研究与应用
78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究
79. 基于单片机的模糊控制器在工业电阻炉上的应用研究
80. 基于双单片机冲床数控系统的研究与开发
81. 基于Cygnal单片机的μC/OS-Ⅱ的研究
82. 基于单片机的一体化智能差示扫描量热仪系统研究
83. 基于TCP/IP协议的单片机与Internet互联的研究与实现
84. 变频调速液压电梯单片机控制器的研究
85. 基于单片机γ-免疫计数器自动换样功能的研究与实现
86. 基于单片机的倒立摆控制系统设计与实现
87. 单片机嵌入式以太网防盗报警系统
88. 基于51单片机的嵌入式Internet系统的设计与实现
89. 单片机监测系统在挤压机上的应用
90. MSP430单片机在智能水表系统上的研究与应用
91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用
92. 单片机在高楼恒压供水系统中的应用
93. 基于ATmega16单片机的流量控制器的开发
94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计
95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计
96. 基于单片机的氨分解率检测系统的研究与开发
97. 锅炉的单片机控制系统
98. 基于单片机控制的电磁振动式播种控制系统的设计
99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制
100. 一种RISC结构8位单片机的设计与实现
101. 基于单片机的公寓用电智能管理系统设计
102. 基于单片机的温度测控系统在温室大棚中的设计与实现
103. 基于MSP430单片机的数字化超声电源的研制
104. 基于ADμC841单片机的防爆软起动综合控制器的研究
105. 基于单片机控制的井下低爆综合保护系统的设计
106. 基于单片机的空调器故障诊断系统的设计研究
107. 单片机实现的寻呼机编码器
108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究
109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究
110. 基于单片机的锅炉智能控制器的设计与研究
111. 超精密机床床身隔振的单片机主动控制
112. PIC单片机在空调中的应用
113. 单片机控制力矩加载控制系统的研究
项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！
项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！
单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！

16
