TM 009-2015 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）调度台与系统IOT测试方法V2.0.doc

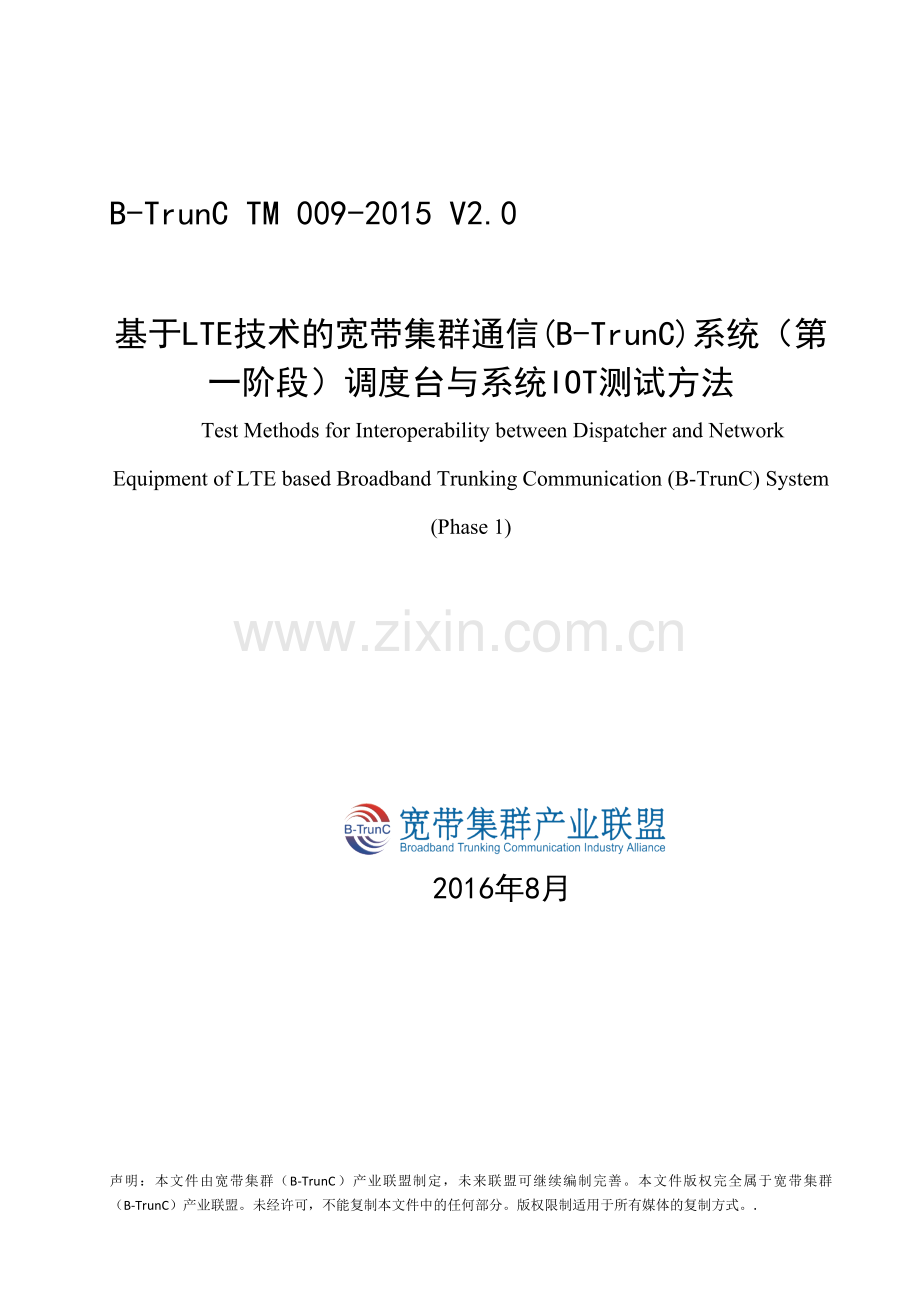

B-TrunC TM 009-2015 V2.0基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）调度台与系统IOT测试方法Test Methods for Interoperability between Dispatcher and Network Equipment of LTE based Broadband Trunking Communication (B-TrunC) System (Phase 1)2016年8月声明：本文件由宽带集群（B-TrunC）产业联盟制定，未来联盟可继续编制完善。本文件版权完全属于宽带集群（B-TrunC）产业联盟。未经许可，不能复制本文件中的任何部分。版权限制适用于所有媒体的复制方式。.版本修订记录版本主要修订内容日期V1.0.0根据技术组第19次会议讨论，编写调度台与系统IOT测试方法2015/06/20V1.1.0形成V1.1.0版本2016/01/20V2.0联盟统一版本升级2016/08/22前 言本标准是由宽带集群产业（B-TrunC）联盟制定的基于LTE技术的宽带集群通信(B-TrunC)系统总体技术要求（第一阶段）系列标准之一，该系列标准的结构和名称如下：(1) TR 001-2013 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）总体技术要求(2) TR 002-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）端到端流程 (3) TR 003-2014 基于LTE技术的宽带集群通信(B-TrunC)系统接口技术要求（第一阶段）空中接口 (4) TM 001-2014 基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段） 空中接口 (5) TR 004-2014 基于LTE技术的宽带集群通信(B-TrunC)系统接口技术要求（第一阶段）终端到集群核心网接口(6) TM 002-2014 基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段）终端到集群核心网接口(7) TR 005-2014 基于LTE技术的宽带集群通信(B-TrunC)系统接口技术要求（第一阶段）集群核心网到调度台接口(8) TM 003-2014 基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段）集群核心网到调度台接口(9) TR 006-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）网络设备技术要求(10) TM 004-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）网络设备测试方法(11) TR 007-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）终端设备技术要求(12) TM 005-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）终端设备测试方法(13) TM 006-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）终端与系统IOT测试方法(14) TR 008-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）调度台设备技术要求(15) TM 007-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）调度台设备测试方法(16) TM009-2015 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）调度台与系统IOT测试方法(17) TM 008-2015 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）产品认证测试集(18) SC 001-2015 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）标准澄清文件(19) TM 010-2016 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）终端设备射频测试方法(20) TM 011-2016 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）基站设备射频测试方法随着技术的发展，还将制定后续的相关标准。本标准按照GB/T 1.1-2009给出的规则起草。本标准由宽带集群（B-TrunC）产业联盟提出并归口。本标准起草单位：中国信息通信研究院、普天信息技术有限公司、鼎桥通信技术有限公司、北京中兴高达通信技术有限公司、北京信威通信技术股份有限公司、中国电子科技集团公司第七研究所、华为技术有限公司、中兴通讯股份有限公司、大唐电信科技产业集团、海能达通信股份有限公司本标准主要起草人：李晓华、蔡杰、周波、陈迎、郭雅莉、龚达宁、毛磊、郑伟、徐霞艳、贾瑞凯、陈钢、赵洪坤、王璐、杨小倩、王淑坤、刘为、罗娜、宋得龙、张志辉、万强、王小平目 次版本修订记录I前 言II目 次III1 范围12 规范性引用文件13 缩略语14 概述14.1 测试内容14.2 测试配置14.3 宽带集群网络要求24.4 宽带集群调度台要求24.5 测试仪表要求24.6 测试的前提条件24.7 测试环境25 集群业务IOT测试35.1 注册和注销35.2 心跳检测75.3 单呼85.4 组呼315.5 组播呼叫（语音）425.6 全播呼叫（语音，可选）445.7 紧急呼叫465.8 预占优先呼叫（可选，空）515.9 话权申请515.10 话权授权535.11 话权释放545.12 话权通知575.13 实时短数据585.14 遥晕/遥毙/复活605.15 视频上拉645.16 视频推送675.17 视频转发735.18 视频回传775.19 不同源视频组呼（可选）795.20 强插强拆845.21 动态重组875.22 监听945.23 信息获得1065.24 环境监听（可选）1225.25 环境监视（可选）1246 音视频编解码测试1276.1 测试说明1276.2 语音单呼1286.3 可视单呼1376.4 语音组呼1416.5 可视组呼1456.6 视频上拉1486.7 视频推送给UE1496.8 视频回传150基于LTE技术的宽带集群通信(B-TrunC)系统测试方法(第一阶段) 调度台与系统IOT测试1 范围本规范规定了基于LTE技术的宽带集群通信(B-TrunC)调度台与系统集群业务的IOT测试方法。本规范适用于基于LTE技术的宽带集群通信(B-TrunC)的调度台、集群终端、集群基站和集群核心网。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TR 002-2014 基于LTE技术的宽带集群通信(B-TrunC)系统（第一阶段）端到端流程3 缩略语下列缩略语适用于本文件。4 概述4.1 测试内容基于LTE技术的宽带集群通信(B-TrunC)调度台与系统IOT测试方法包括： 集群业务测试； 音视频编解码测试；本文中，测试项目中如无特别说明，则该测试项目同时适用于系统和调度台；如项目中有明确说明，则该项目的适用性按说明确定。4.2 测试配置本规范中，基本功能等测试所需的基本环境配置如图1Error! Reference source not found.所示。其中，调度台和宽带集群网络设备应由不同的设备商提供。图1 测试组网图4.3 宽带集群网络要求宽带集群网络由集群基站、集群核心网和集群终端组成。4.4 宽带集群调度台要求可连接调度台接口协议分析仪，显示调度台发送和接收的信令序列。4.5 测试仪表要求4.6 测试的前提条件测试前，应满足： 被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行； 辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确设置； 辅助测试无线环境正常工作。4.7 测试环境4.7.1 正常测试环境在正常测试环境下进行测试时，测试条件应该介于下述最低值与最高值之间。如表1所示。表1 正常测试环境条件范围条件最低最高大气压86 kPa106 kPa温度1530相对湿度20 %85 %电源供电厂家给出的标称值振动可忽略5 集群业务IOT测试5.1 注册和注销 5.1.1 注册5.1.1.1 初始注册-注册成功测试项目：注册。测试子项目：初始注册-注册成功。测试目的：测试调度台的集群注册过程。预置条件：调度台已经签约集群业务。测试步骤：1) 调度台使用正确的密码发起注册；2) 监测并分析D接口信令。预期结果：调度台成功注册。D接口信令：1) 调度台向集群核心网发送SIP（REGISTER）消息发起集群注册过程，消息中ptt扩展头携带集群业务标识pttregister，可选携带数据查询指示dataquery；2) 集群核心网返回SIP（401 Unauthorized）消息，携带WWW-Authenticate头域；3) 调度台向集群核心网发送SIP（REGISTER）消息，携带Authorization头域；4) 核心网发SIP（200 OK）消息，可选携带pttregister标识，可选携带调度台的组信息。测试说明：图2 注册流程本流程为D接口流程。步骤1中，调度台向集群核心网发送SIP（REGISTER）消息，消息中ptt扩展头携带集群业务标识pttregister，如果携带了可选信元dataquery，dataquery值为1，初始注册时表示全集查询；步骤4中：集群核心网发SIP（200 OK）消息，可选携带pttregister标识，可选携带调度台的组信息。如果集群核心网返回标准注册响应，消息中不携带pttregister标识以及调度台的组信息；如果集群核心网返回调度台所属的组信息，则ptt扩展头同时携带pttregister标识，调度台的组信息在消息体中携带。5.1.1.2 重注册注册成功测试项目：注册。测试子项目：重注册-注册成功。测试目的：测试调度台的重注册过程。预置条件：1) 调度台已经签约集群业务并成功注册；测试步骤：1) 在注册到期前调度台发起重注册。预期结果：1) 调度台注册刷新成功D接口信令：1) 调度台向集群核心网发送SIP（REGISTER）消息发起重注册过程，消息中Call-ID字段和初始注册相同，ptt扩展头携带集群业务标识pttregister，并携带Expires：3600头域，可选携带数据查询指示dataquery；2) 集群核心网返回SIP（401 Unauthorized）消息，携带WWW-Authenticate头域；3) 调度台向集群核心网发送SIP（REGISTER）消息，携带Authorization头域；4) 核心网发SIP（200 OK）消息，注册刷新成功，消息中可选携带pttregister标识，可选携带调度台的组信息。测试说明：图3 重注册流程5.1.1.3 初始注册-注册失败（鉴权失败）测试项目：注册。测试子项目：初始注册-注册失败（鉴权失败）。测试目的：测试调度台的集群注册鉴权过程。预置条件：调度台已经签约集群业务测试步骤：调度台使用错误的密码发起注册预期结果：调度台注册失败；D接口信令1) 调度台向集群核心网发送SIP（REGISTER）消息发起集群注册过程，消息中ptt扩展头携带集群业务标识pttregister，可选携带数据查询指示dataquery；2) 集群核心网返回SIP（401 Unauthorized）消息，携带WWW-Authenticate头域；3) 调度台向集群核心网发送SIP（REGISTER）消息，携带Authorization头域；4) 核心网返回SIP（403 Forbidden）；测试说明：图4 注册失败鉴权失败流程5.1.1.4 初始注册-注册失败（无此用户）测试项目：注册。测试子项目：初始注册-注册失败（无此用户）。测试目的：测试调度台的集群注册鉴权过程。预置条件：调度台未签约集群业务；测试步骤：调度台发起注册流程预期结果：调度台注册失败D接口信令：1) 调度台向集群核心网发送SIP（REGISTER）消息发起集群注册过程，消息中ptt扩展头携带集群业务标识pttregister，可选携带数据查询指示dataquery；2) 核心网返回SIP（404 Not Found）；测试说明：图5 注册失败无此用户流程5.1.2 注销5.1.2.1 DC发起的注销测试项目：注销。测试子项目：DC发起的注销。测试目的：测试DC发起的集群注销过程。预置条件：1) 调度台已经成功注册测试步骤：1) 调度台发起注销流程预期结果：调度台注销成功。D接口信令：1) 调度台DC1向T-CN发送SIP（REGISTER）消息请求注销，ptt扩展头携带集群业务标识pttregister，消息中Expires头域或者Expires参数=0；2) 核心网发SIP（401 Unauthorized）消息携带WWW-Authenticate头域；3) 调度台DC1发SIP（REGISTER）消息携带Authorization头域；4) 核心网回应SIP（200 OK）消息，可选携带集群业务标识pttregister，成功注销测试说明：图6 DC发起的注销流程5.1.2.2 集群核心网发起的注销（可选）测试项目：注销测试子项目：集群核心网发起的注销。测试目的：测试集群核心网发起的注销过程。预置条件：1) 调度台DC1、DC2已经签约集群业务测试步骤：1) DC1使用DCUDN注册；2) DC2使用相同的DCUDN注册；预期结果：1) DC1被注销；信令考察点：1) 集群核心网向调度台DC1发送SIP（OPTIONS）消息，消息中携带注销业务标识pttkickoff，并携带注销原因cause=6（核心网注销）；2) 调度台DC1回应SIP（200 OK）消息；测试说明：图7 集群核心网发起的注销流程5.2 心跳检测测试项目：心跳检测测试子项目：心跳检测成功测试目的：测试DC和核心网之间的心跳检测过程。预置条件：1) 调度台已经成功注册测试步骤：1) 调度台监测心跳检测信令预期结果：调度台和核心网之间维持心跳信令。D接口信令：1) 检测到调度台DC1向T-CN发送的SIP（OPTIONS）信令，ptt-Extension扩展头域携带集群业务标识pttheartbeat；2) 检测到T-CN回应的SIP（200 OK）消息，完成一次心跳过程；测试说明：心跳检测的方向包括DCT-CN、T-CNDC .图8 心跳检测流程5.3 单呼5.3.1 单呼建立（DC呼UE）5.3.1.1 全双工语音单呼测试项目：单呼测试子项目：全双工语音单呼DC呼UE测试目的：测试DC发起的全双工语音单呼呼叫建立流程。预置条件：DC和UE已经签约集群业务。测试步骤：1) DC发起对UE的非加密、摘机模式全双工语音单呼，UE振铃后接听呼叫；2) 监测并分析D接口信令。预期结果：全双工语音单呼建立成功，UE摘机后双方开始语音全双工通话。D接口信令：1) 调度台向集群核心网发送SIP（INVITE）消息，Ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=1（语音单呼），单呼应答模式foaoroacsu=0（摘机）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=1（全双工）、端到端加密指示e2ee=0（非加密）；消息体中携带SDP媒体参数，媒体属性为a=sendrecv或不携带；2) 集群核心网向调度台回复SIP（100 Trying）消息；3) 被叫UE振铃，集群核心网向主叫DC1发送SIP（180 Ringing）消息，提示等待被叫接听，消息中可选携带SDP媒体协商数据；4) 被叫UE摘机，集群核心网向调度台发送SIP（200 OK）消息，通知被叫已接听呼叫，Ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=1，单呼应答模式foaoroacsu=0、呼叫优先级属性标识PrioAttribute=0、单双工指示duplex=1、端到端加密指示e2ee=0、呼叫优先级priority=xx，可选携带在线通话识别码OnlineCallID；消息体中媒体属性为asendrecv或不携带，如果180Ringing消息里没有携带SDP媒体协商数据，200OK消息体中还应携带媒体参数；5) 调度台向集群核心网发送SIP（ACK）消息。测试说明：图9 全双工语音单呼建立（DC呼UE）流程1） 步骤1：调度台向集群核心网发送SIP（INVITE）消息，请求建立单呼业务；2） 步骤2：集群核心网向调度台回复SIP（100 Trying）消息，指示呼叫请求正在被处理；3） 步骤38、10、12：被叫侧全双工单呼建立过程；4） 步骤9：核心网收到被叫发送的Alerting消息后，向调度台发送SIP（180 RINGING）消息振铃，可选携带给主叫的媒体信息； 5） 步骤11：核心网收到被叫发送的CALL Connect消息后，向调度台发送SIP（200 OK）消息，如果180 RINGING没有携带给主叫的媒体信息，在200 OK携带给主叫的媒体信息；6） 步骤13：调度台向核心网发送SIP（ACK）消息。5.3.1.2 半双工语音单呼（可选）测试项目：单呼测试子项目：半双工语音单呼DC呼UE测试目的：测试DC发起的半双工语音单呼呼叫建立流程。预置条件：DC和UE已经签约集群业务并成功注册。测试步骤：1) DC发起对UE的非加密、直通模式的半双工语音单呼；2) 监测并分析D接口信令。预期结果：1) UE1在不振铃，不摘机的情况直接接通呼叫，DC1获得话权可直接讲话；2) UE1听到DC1的语音，未获得话权授权前不能讲话。D接口信令：1) DC1向T-CN发送的SIP（INVITE）消息中，Ptt-Extension头域携带业务标识pttcall，呼叫类型calltype=1（语音单呼），单呼应答模式foaoroacsu=1（非摘机，即直通模式）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=0（半双工）、端到端加密指示e2ee=0（非加密）；消息体中携带SDP媒体参数，媒体属性为a=sendonly；2) T-CN向DC1回复SIP（100 Trying）消息；3) T-CN向DC1发送SIP（200 OK）消息，Ptt-Extension头域携带话权授权标识pttaccept，呼叫类型calltype=1，单呼应答模式foaoroacsu=1、呼叫优先级属性标识PrioAttribute=0、单双工指示duplex=0、端到端加密指示e2ee=0、呼叫优先级priority=xx，可选携带在线通话识别码OnlineCallID；消息体中携带SDP媒体参数，媒体属性为a=recvonly；4) DC1向T-CN发送SIP（ACK）消息；测试说明：图10 半双工语音单呼建立（DC呼UE）流程1） 步骤1：DC1选择UE1发起半双工单呼，向T-CN发送SIP（INVITE）消息，请求建立单呼业务；2） 步骤2：T-CN向DC1回复SIP（100 Trying）消息，指示呼叫请求正在被处理；3） 步骤37：被叫侧半双工单呼建立过程；4） 步骤8：被叫侧完成专用承载建立，T-CN向DC1发送SIP（200 OK）消息，消息中携带媒体参数；5） 步骤9：T-CN通过下行直传消息向被叫终端发送FLOOR INFORM消息，通知DC1占有当前话权；6） 步骤10：调度台向核心网发送SIP（ACK）消息。5.3.1.3 全双工可视单呼测试项目：单呼测试子项目：全双工可视单呼DC呼UE测试目的：测试DC发起的全双工可视单呼呼叫建立流程。预置条件：DC和UE已经签约集群业务并成功注册。测试步骤：1) DC发起对UE的非加密、摘机模式的全双工可视单呼；2) 监测并分析D接口信令。预期结果：DC1发起可视单呼成功，UE1摘机后，DC1和UE1可直接进行全双工可视通话，既可听到对方语音又可看到对方视频。D接口信令：1) 调度台向集群核心网发送SIP（INVITE）消息，Ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=2（可视单呼），单呼应答模式foaoroacsu=0（摘机）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=1（全双工）、端到端加密指示e2ee=0（非加密）；消息体中携带SDP媒体参数，媒体属性为a=sendrecv或不携带；2) 集群核心网向调度台回复SIP（100 Trying）消息；3) 被叫UE振铃，集群核心网向主叫DC1发送SIP（180 Ringing）消息，提示等待被叫接听，消息中可选携带SDP媒体协商数据；4) 被叫UE摘机，集群核心网向调度台发送SIP（200 OK）消息，通知被叫已接听呼叫，Ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=2，单呼应答模式foaoroacsu=0、呼叫优先级属性标识PrioAttribute=0、单双工指示duplex=1、端到端加密指示e2ee=0、呼叫优先级priority=xx，可选携带在线通话识别码OnlineCallID；消息体中媒体属性为asendrecv或不携带，如果180Ringing消息里没有携带SDP媒体协商数据，200OK消息体中还应携带媒体参数；5) 调度台向集群核心网发送SIP（ACK）消息。测试说明：图11 全双工可视单呼（DC呼UE）流程1） 步骤1：调度台向集群核心网发送SIP（INVITE）消息，请求建立单呼业务；2） 步骤2：集群核心网向调度台回复SIP（100 Trying）消息，指示呼叫请求正在被处理；3） 步骤38、10、12：被叫侧全双工单呼建立过程；4） 步骤9：核心网收到被叫发送的Alerting消息后，向调度台发送SIP（180 RINGING）消息振铃，可选携带给主叫的媒体信息； 5） 步骤11：核心网收到被叫发送的CALL Connect消息后，向调度台发送SIP（200 OK）消息，如果180 RINGING没有携带给主叫的媒体信息，在200 OK携带给主叫的媒体信息；6） 步骤13：调度台向核心网发送SIP（ACK）消息。5.3.1.4 单呼发起后取消呼叫测试项目：单呼测试子项目：单呼发起后取消呼叫DC呼UE测试目的：测试DC发起全双工语音单呼，在被叫未接听前取消呼叫流程。预置条件：DC1和UE1已经签约集群业务。测试步骤：1) DC1发起对UE的非加密、摘机模式全双工语音单呼；2) DC1在UE1未摘机前取消呼叫；3) 监测并分析D接口信令。预期结果：全双工语音单呼取消成功，DC1和UE1间未建立语音通话。D接口信令：1) 调度台向集群核心网发送SIP（INVITE）消息，Ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=1（语音单呼），单呼应答模式foaoroacsu=0（摘机）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=1（全双工）、端到端加密指示e2ee=0（非加密）；消息体中携带SDP媒体参数，媒体属性为a=sendrecv或不携带；2) 集群核心网向调度台回复SIP（100 Trying）消息；3) 被叫UE振铃，集群核心网向主叫DC1发送SIP（180 Ringing）消息，提示等待被叫接听，消息中可选携带SDP媒体协商数据；4) DC1发送SIP（CANCEL）消息，通知呼叫取消；5) T-CN回复SIP（200 OK）消息，确认处理呼叫取消；6) T-CN发送SIP（487 Request Terminated）消息，通知DC1单呼请求被终止；7) DC1回复SIP（ACK）消息，进行确认。测试说明：调度台在未收到200 OK前向T-CN发送CANCEL消息，180 RINGING和CANCEL消息没有时序关系。如果发送CANCEL消息时180 Ringing尚未发送，则不再发送180 Ringing；图12 单呼发起后取消呼叫（DC呼UE）流程1） 步骤1：调度台向集群核心网发送SIP（INVITE）消息，请求建立单呼业务；2） 步骤2：集群核心网向调度台回复SIP（100 Trying）消息，指示呼叫请求正在被处理；3） 步骤38：被叫侧未接听前的呼叫建立过程；4） 步骤9：集群核心网收到被叫侧的Alerting消息后，向调度台发送SIP（180 RINGING）消息振铃，可选携带给主叫的媒体信息；5） 步骤1011：调度台向集群核心网发送SIP（CANCEL），请求取消呼叫，集群核心网回复SIP（200 OK）；6） 步骤1214：被叫侧呼叫释放过程；7） 步骤1516：集群核心网向DC1发送SIP（487 Request Terminated）消息，通知DC1单呼请求被终止，DC1回复SIP（200 OK）确认；5.3.2 单呼建立（UE呼DC）5.3.2.1 全双工语音单呼测试项目：单呼测试子项目：全双工语音单呼UE呼DC测试目的：测试UE发起的全双工语音单呼呼叫调度台流程。预置条件：DC1和UE1已经签约集群业务。测试步骤：1) UE1发起对DC1的非加密、摘机模式的全双工语音单呼；2) 监测并分析D接口信令。预期结果：终端发起单呼成功，DC1接听后，DC1和UE1可直接进行全双工通话，通话双方听到对方语音。D接口信令：1) 集群核心网向调度台发送SIP（INVITE）消息，ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=1（语音单呼），单呼应答模式foaoroacsu=0（摘机模式）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=1（全双工）、端到端加密指示e2ee=0（非加密），呼叫优先级priorityxx，可选携带在线通话识别码OnlineCallIDxxx和被叫类型CalledType3（调度台）；消息体中携带SDP媒体参数，媒体属性为a=sendrecv或不携带；2) 调度台向集群核心网回复SIP（100 Trying）消息；3) 调度台向集群核心网发送SIP（180 Ringing）消息，可选携带SDP媒体协商数据；4) 调度台摘机，向集群核心网发送SIP（200 OK）消息，ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=1，单呼应答模式foaoroacsu=0、呼叫优先级属性标识PrioAttribute0、单双工指示duplex=1、端到端加密指示e2ee=0、呼叫优先级priority=xx；消息体中SDP媒体属性为asendrecv或不携带，如果180Ringing里没有携带SDP媒体协商数据，200 OK里还应携带媒体参数；5) 集群核心网向调度台回复SIP（ACK）消息；测试说明：图13 全双工语音单呼建立（UE呼DC）流程1） 步骤1：UE向集群核心网发送起呼Call Request消息；2） 步骤2：集群核心网向调度台发送SIP（INVITE）消息，通知调度台此次呼叫的相关信息；3） 步骤3：调度台向核心网发送SIP（100 Trying）消息，指示呼叫请求正在被处理；4） 步骤4：调度台振铃，向核心网发送SIP（180 RINGING）消息，可选携带SDP媒体协商数据；5） 步骤57：UE侧建立专用承载并振铃；如果媒体信息由端到端协商决定，则核心网收到调度台返回的媒体信息后（如果180Ringing携带媒体协商数据，在该消息返回；如果180 Ringing不携带媒体协商数据，则在200 OK消息返回），建立相应的专用承载（6a或8b）；如果媒体信息由网络决策，专用承载建立过程和D接口消息没有时序关系；6） 步骤8：调度台摘机，向核心网发送SIP（200 OK）消息，如果180 Ringing没有携带媒体信息，200 OK应携带媒体信息；7） 步骤9：核心网通过CALL CONNECT通知主叫UE，被叫已摘机，可以进行数据传输；8） 步骤10：核心网发送SIP（ACK）消息；9） 步骤11：主叫UE反馈CALL CONNECT ACK给核心网，相应CALL CONNECT已收到；5.3.2.2 半双工语音单呼（可选）测试项目：单呼测试子项目：半双工语音单呼UE呼DC测试目的：测试UE发起的半双工语音单呼呼叫建立流程。预置条件：DC1和UE1已经签约集群业务并成功注册。测试步骤：1) UE1发起对DC1的非加密、直通模式的半双工语音单呼；2) 监测并分析D接口信令。预期结果：1) DC1在不振铃，不摘机的情况直接接通呼叫，DC1和UE1可进行半双工语音通话；2) UE1获得话权可直接讲话，DC1听到UE1语音，未获得话权授权前DC1不能讲话；D接口信令：1) T-CN向DC1发送的SIP（INVITE）消息中，ptt-Extension头域携带业务标识pttcall，呼叫类型calltype=1（语音单呼），单呼应答模式foaoroacsu=1（非摘机）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=0（半双工）、端到端加密指示e2ee=0（非加密）、呼叫优先级priorityxx，可选携带在线通话识别码OnlineCallIDxx和被叫类型CalledType3（调度台）；消息体中携带SDP媒体参数，媒体属性为a=sendonly；2) DC1向T-CN回复SIP（100 Trying）消息；3) DC1向T-CN回复的SIP（200 OK）消息中，携带业务标识pttcall，呼叫类型calltype=1，单呼应答模式foaoroacsu=1、呼叫优先级属性标识PrioAttribute0、单双工指示duplex=0、端到端加密指示e2ee=0、呼叫优先级priority=xx；消息体中携带SDP媒体参数，媒体属性为a=recvonly；4) T-CN向DC1回复SIP（ACK）消息；测试说明：图14 半双工语音单呼建立（UE呼DC）流程1） 步骤1：UE1向集群核心网发送起呼Call Request消息；2） 步骤2：集群核心网向调度台发送SIP（INVITE）消息，通知调度台此次呼叫的相关信息；3） 步骤3：调度台向核心网发送SIP（100 Trying）消息，指示呼叫请求正在被处理；4） 步骤4：DC1向T-CN回复SIP（200 OK）消息；5） 步骤5：UE1和网络侧配合，建立主叫专用承载；6） 步骤6：T-CN向DC1回复SIP（ACK）消息；7） 步骤7：T-CN向主叫UE1发送CALL ACCEPT，通知相应资源已准备完毕，可以进行上行传输；5.3.2.3 全双工可视单呼测试项目：单呼测试子项目：全双工可视单呼UE呼DC测试目的：测试UE发起的全双工可视单呼呼叫调度台流程。预置条件：DC和UE已经签约集群业务。测试步骤：1) UE发起对DC的非加密、摘机模式的全双工可视单呼；2) 监测并分析D接口信令。预期结果：终端发起单呼成功，DC1接听后，DC1和UE1可直接进行全双工可视通话，既可听到对方语音又可看到对方视频。D接口信令：1) 集群核心网向调度台发送SIP（INVITE）消息，ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=2（可视单呼），单呼应答模式foaoroacsu=0（摘机模式）、呼叫优先级属性标识PrioAttribute=0（非紧急/预占优先呼叫）、单双工指示duplex=1（全双工）、端到端加密指示e2ee=0（非加密），呼叫优先级priorityxx，可选携带在线通话识别码OnlineCallIDxxx和被叫类型CalledType3（调度台）；消息体中携带SDP媒体参数，媒体属性为a=sendrecv或不携带；2) 调度台向集群核心网回复SIP（100 Trying）消息；3) 调度台向集群核心网发送SIP（180 Ringing）消息，可选携带SDP媒体协商数据；4) 调度台摘机，向集群核心网发送SIP（200 OK）消息，ptt-Extension扩展头域携带业务标识pttcall，呼叫类型calltype=2，单呼应答模式foaoroacsu=0、呼叫优先级属性标识PrioAttribute0、单双工指示duplex=1、端到端加密指示e2ee=0、呼叫优先级priority=xx；消息体中SDP媒体属性为asendrecv或不携带，如果180Ringing里没有携带SDP媒体协商数据，200 OK里还应携带媒体参数；5) 集群核心网向调度台回复SIP（ACK）消息；测试说明：图15 全双工可视单呼建立（UE呼DC）流程1） 步骤1：UE向集群核心网发送起呼Call Request消息；2） 步骤2：集群核心网向调度台发送SIP（INVITE）消息，通知调度台此次呼叫的相关信息；3） 步骤3：调度台向核心网发送SIP（100 Trying）消息，指示呼叫请求正在被处理；4） 步骤4：调度台振铃，向核心网发送SIP（180 RINGING）消息，可选携
