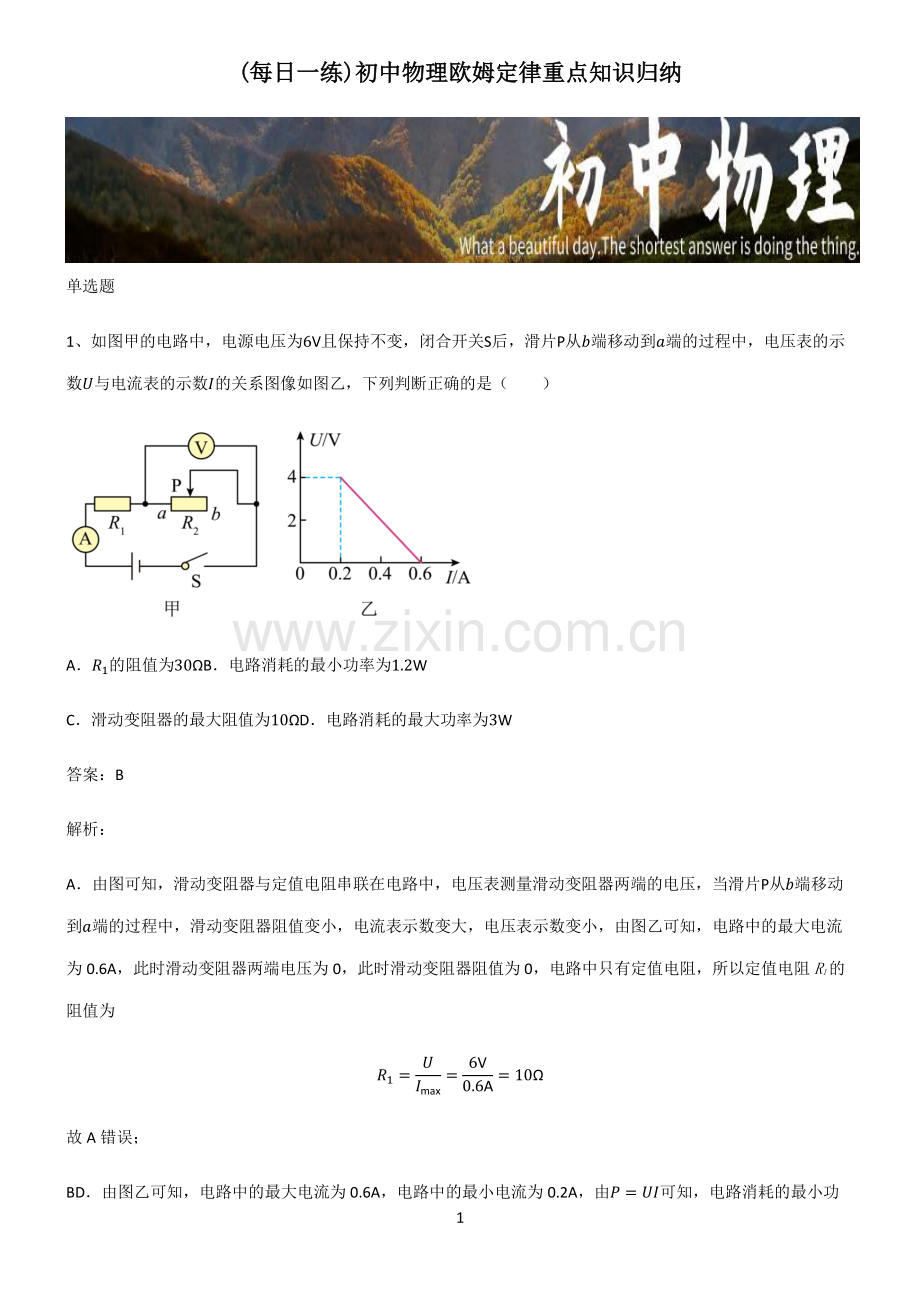

1 (每日一练每日一练)初中物理欧姆定律重点知识归纳初中物理欧姆定律重点知识归纳 单选题 1、如图甲的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（）A1的阻值为30B电路消耗的最小功率为1.2W C滑动变阻器的最大阻值为10D电路消耗的最大功率为3W 答案：B 解析：A由图可知，滑动变阻器与定值电阻串联在电路中，电压表测量滑动变阻器两端的电压，当滑片P从端移动到端的过程中，滑动变阻器阻值变小，电流表示数变大，电压表示数变小，由图乙可知，电路中的最大电流为 0.6A，此时滑动变阻器两端电压为 0，此时滑动变阻器阻值为 0，电路中只有定值电阻，所以定值电阻R1的阻值为 1=max=6V0.6A=10 故 A 错误；BD由图乙可知，电路中的最大电流为 0.6A，电路中的最小电流为 0.2A，由=可知，电路消耗的最小功2 率为 min=min=6V 0.2A=1.2W 电路消耗的最大功率为 max=max=6V 0.6A=3.6W 故 B 正确，D 错误；C当滑片P在b端时，滑动变阻器的阻值最大，电路中的电流最小，滑动变阻器两端电压最大，由图乙可知，当滑片P在b端时，电路中的电流为 0.2A，滑动变阻器两端电压为 4V，滑动变阻器的最大阻值为 滑=滑滑=4V0.2A=20 故 C 错误。故选 B。2、如图所示的电路中，闭合开关 S，让开关 S1和 S2断开，调节滑动变阻器的滑片 P 使其位于变阻器的a处（非端点），此时灯泡 L 恰好正常发光，电流表 A 和电压表 V 均有示数。已知滑动变阻器的总电阻大于灯泡 L的电阻，不计温度对电阻的影响，以下判断正确的是（）A若保持 S1和 S2断开，让 P 缓慢向右滑动，灯泡 L 变亮甚至可能被烧毁 B若保持 P 在a处不动，同时闭合 S1和 S2后，A 表和 V 表示数均变大 C若保持 P 在a处不动，S1仍断开，闭合和 S2后，A 表和 V 表示数均变大 D若保持 S1和 S2断开，让 P 缓慢向右滑动，A 表示数变化量和 V 表示数变化量的比值变大 3 答案：C 解析：闭合开关 S，让开关 S1和 S2断开，P 在a处时，L 和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；A若当保持 S1和 S2断开，让 P 缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A 错误；B若保持 P 在a处不动，同时闭合 S1和 S2后，灯泡被短路，电压表示数减小为 0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故 B 错误.；C，保持 P 在a处不动，S1仍断开，闭合 S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表 A 示数增大，灯泡两端的电压增大，电压表 V 示数变大，故 C 正确；D若保持 S1和 S2断开，L 和滑动变阻器串联，让 P 缓慢向右滑动，假设电流的变化量为，A 表示数变化量和 V 表示数变化量的比值为 L=(+)LL=1L 不计温度对电阻的影响，灯丝的电阻不变，则 A 表示数变化量和 V 表示数变化量的比值不变，故 D 错误。故选 C。3、如图所示电路，电源电压为 6V 且保持不变，定值电阻R1=10，R2=20，滑动变阻器R3的最大阻值为 30。下列说法正确的是（）闭合开关 S1、S2、S3，电流表的示数为 0.9A；闭合开关 S1、S2、S3，通过R1和R2的电流之比为 12；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；只闭合开关 S1，R3的4 滑片由a端移动到b端的过程中，电压表示数的变化范围是 6V1.5V A正确 B正确 C正确 D正确 答案：B 解析：闭合开关 S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定律可知，此时通过R1的电流为 1=1=6V10=0.6A 通过R2的电流为 2=2=6V20=0.3A 由并联电路的电流特点可知，电流表的示数为 =1+2=0.6A+0.3A=0.9A 通过R1和R2的电流之比为 12=0.6A0.3A=21 故正确，错误；只闭合开关 S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故正确；当R3的滑片位于a端时，电阻阻值为 0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为 6V。当R3的滑片位于b端时，电阻阻值为 30，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为 5 =1+3 大=6V10+30=0.15A 此时R1两端的电压即电压表示数为=1=0.15A 10=1.5V 故电压表的示数的变化范围为 6V1.5V。故正确；综上可知，故 ACD 错误，B 正确。故选 B。4、巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小。用 GMR 组成的电路图如图所示，S 闭合，A1、A2有示数，电源电压恒定。则（）AS 断开时，A2示数减小 BS 断开时，A2示数不变 CS 断开时，A2示数变大 DA1示数增大时，A2示数减小 答案：A 解析：ABC由图，S 断开后，左侧电磁铁电路断开，电磁铁失去磁性，巨磁电阻电阻增大，所以右侧电路中电流减小，即 A2示数减小，故 A 正确，BC 错误；DS 闭合后，当滑动变阻器的滑片左滑，变阻器连入阻值变小，电源电压恒定，由I=可知，左侧电路电流增大，A1示数变大；左侧电路电流大，电磁铁中磁性增强，巨磁电阻电阻减小，所以右侧电路中电流增大，即 A2示数变大，故 D 错误。6 故选 A。5、如图所示，电源电压为 4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20 1A”，定值电阻R0=10，电压表量程“03V”，电流表量程为“00.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（）灯泡 L 正常发光时的电阻为 6 只闭合开关 S、S2时，该电路的最小电流是 0.25A 只闭合开关 S、S2时，滑动变阻器R消耗的最大电功率是 0.4W 只闭合开关 S、S1时，滑动变阻器R允许接入电路的阻值范围是 218 A只有正确 B只有正确 C只有正确 D只有正确 答案：D 解析：因为灯泡标有“3V 1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以 =额2额=(3V)21.5W=6 额=额额=1.5W3V=0.5A 故正确；只闭合开关 S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点 7 0=0=1020=12 所以滑动变阻器R分到的电压=13=13 4V=83V 小于电压表的量程 3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小 最小=总=0+最大=4V10+20=430A 0.13A 故错误；只闭合开关 S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为 =总=0+则滑动变阻器R消耗的电功率为 滑=2=(0+)2=2(0)2+40 要使滑动变阻器R取得最大的消耗功率，则(0)2最小，即(0)2=0，所以当R0-R=0，即R=R0=10 时，使滑动变阻器取得最大的消耗功率，此时电路中的电流 =总=0+=4V10+10=0.2A 则滑动变阻器取得最大的消耗功率为 滑最大=2=(0.2A)2 6=0.4W 故正确；只闭合开关 S、S1时，灯泡 L 与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由可知，灯泡的允许通过的最大电流 I最大=I额=0.5A 8 小于电流表的量程，为了保护电路，电流只能取 0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压 U滑=U-U额=4V-3V=1V 此时滑动变阻器接入电路的最小阻值为 滑最小=滑额=1V0.5A=2 根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压 UL=U-U滑最大=4V-3V=1V 所以 L=LL=1V6=16A 滑最大=滑最大=3V16A=18 所以滑动变阻器R允许接入电路的阻值范围是 218。故正确。故 ABC 错误，D 正确。故选 D。多选题 6、在如图所示的电路中，电源两端的电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向右移，下列说法中正确的是（）A电压表 V1的示数变大 9 B电压表 V1与电流表 A 的示数之积变小 C电压表 V2与电流表 A 的示数之比变大 D电压表 V1与电压表 V2的示数之和变小 答案：BC 解析：A由电路图可知，R1、R2串联，电压表 V1测电阻R1两端电压，电压表 V2测滑动变阻器两端的电压，电流表测量电路中的电流；滑片向右移动，滑动变阻器接入电路的阻值变大，电压表 V2的示数变大，电源电压不变，故电压表 V1的示数变小，故 A 错误；B由P=UI知，电压表 V1与电流表 A 的示数之积即为定值电阻R1的功率，根据PI2R可知，R1的电阻不变，通过R1的电流变小，所以R1的功率变小，所以电压表 V1与电流表 A 的示数之积变小，故 B 正确；C电压表 V2的示数变大，电流表 A 示数变小，则电压表 V2与电流表 A 的示数之比变大，故 C 正确；D因为电压表 V1示数变小，电压表 V2的示数增大，电压表 V1与电压表 V2的示数之和是电源电压，电源电压保持不变，故 D 错误。故选 BC。7、如图所示，电源电压不变，Rx是未知阻值的定值电阻，R0是已知阻值的定值电阻。当开关 S、S1闭合，S2断开时，电流表的示数是I1，当开关 S、S2闭合，S1断开时，电流表示数为I2，下列说法正确的是（）A当开关 S、S2闭合，S1断开时，Rx被短接 BRx与R0功率之比是（2 1）1 CR0消耗功率为120 10 D未知电阻Rx的阻值为1021 答案：BCD 解析：A由题意可知，当开关 S、S1闭合，S2断开时，Rx与R0并联，电流表测通过R0的电流，即通过R0的电流是I1，则电源电压 U=I1R0 当开关 S、S2闭合，S1断开时，Rx与R0仍然并联，电流表测干路中电流，电流表示数为I2，根据并联电路的电流特点，则通过Rx的电流为 Ix=I2-I1 故 A 错误；D由于电源电压不变，根据并联电路的电压特点可知，Rx两端电压等于R0的两端电压，根据欧姆定律I=可得Rx的阻值 x=x=102 1 故 D 正确；C根据电功率的计算式P=UI的变形P=I2R，则Rx的电功率 2=x2x=（2 1）2102 1=（2 1）10 R0消耗的功率 P1=120 故 C 正确；B根据以上结论，求得Rx与R0功率之比为 11 21=（2 1）10120=（2 1）1=（2 1）1 故 B 正确。故选 BCD。8、在如图所示电路中，电源电压恒定，a、b 是两个电表，其中一个是电流表，另一个是电压表。开关 S、S1和 S2都闭合时，R1、R2是并联关系，其中R1=20，此时电流表的示数为 0.4A，电压表的示数为 6V。则下列说法正确的是（）Aa 是电压表，b 是电流表 B电阻R1R2=13 C开关 S、S1闭合而 S2断开时，电压表示数为 6V D只闭合 S、S1与只闭合 S、S2时，电流表示数之比为 34 答案：AB 解析：A要使电阻R1、R2并联，由图可知电流必须从电源正极流出，应分别流入支路R1、支路R2和电表 a，然后汇合流入电表 b，经开关 S 回负极，所以 a 为电压表，b 为电流表，故 A 正确；B通过R1的电流 1=1=6V20=0.3A 通过R2的电流 I2=I-I1=0.4A-0.3A=0.1A 12 由并联电路电压的规律和欧姆定律得到 12=12=21=0.1A0.3A=13 故 B 正确；C开关 S、S1闭合而 S2断开时，电压表和R2被短路，电压表的示数为零，故 C 错误；D只闭合 S、S1，电压表和R2被短路，只有R1的简单电路，通过电路的电流 1=1=6V20=0.3A 通过R2的电流 I2=I-I1=0.4A-0.3A=0.1A 电流表示数之比为 I1I2=0.3A0.1A=31 故 D 错误。故选 AB。
