人教版2023初中物理九年级物理全册第十八章电功率考点精题训练

1

单选题
1、在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（  ）

①U形管中液面高度变化主要是由液体热胀冷缩引起的
②图甲装置能探究电流通过导体产生的热量与电阻的关系
③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω
④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象
A．①②B．②③C．②④D．③④
答案：C
①U形管中液面高度变化主要是由透明容器中空气的热胀冷缩引起的，故①错误；
②图甲装置中，两电阻串联，电流相等，电阻不相等，能探究电流通过导体产生的热量与电阻的关系，故②正确；
③图乙实验过程中右边两个电阻丝并联，右边容器中的电阻通过的电流与左边电阻丝通过的电流不相等，探究的是电热与电流的关系，需要保持电阻相同，故阻值应该等于5Ω，故③错误；

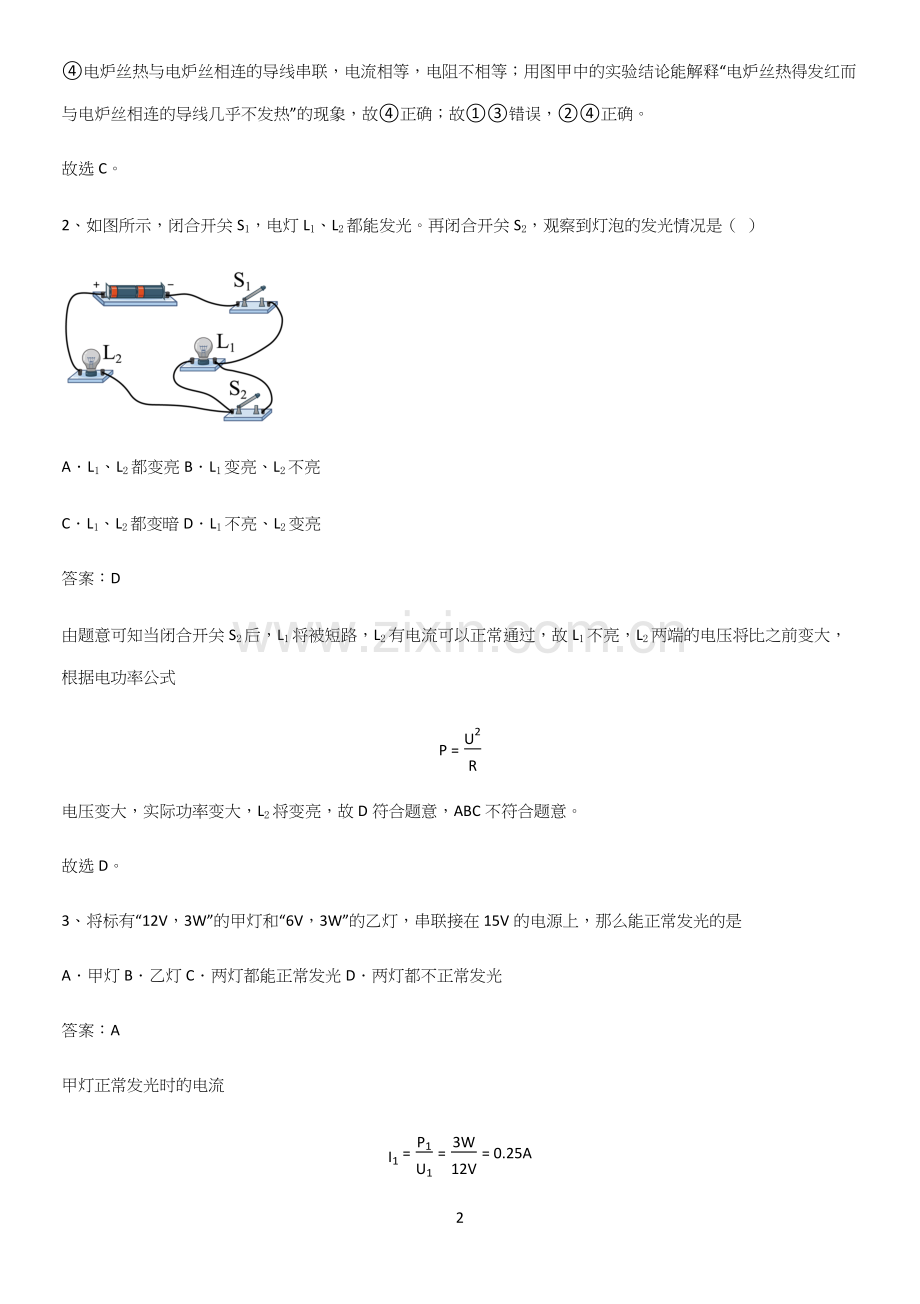

④电炉丝热与电炉丝相连的导线串联，电流相等，电阻不相等；用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象，故④正确；故①③错误，②④正确。
故选C。
2、如图所示，闭合开关S1，电灯L1、L2都能发光。再闭合开关S2，观察到灯泡的发光情况是（  ）

A．L1、L2都变亮B．L1变亮、L2不亮
C．L1、L2都变暗D．L1不亮、L2变亮
答案：D
由题意可知当闭合开关S2后，L1将被短路，L2有电流可以正常通过，故L1不亮，L2两端的电压将比之前变大，根据电功率公式
P=U2R
电压变大，实际功率变大，L2将变亮，故D符合题意，ABC不符合题意。
故选D。
3、将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是
A．甲灯B．乙灯C．两灯都能正常发光D．两灯都不正常发光
答案：A
甲灯正常发光时的电流
I1=P1U1=3W12V=0.25A
电阻
R1=U1I1=12V0.25A=48Ω
乙灯正常发光时的电流
I2=P2U2=3W6V=0.5A
电阻
R2=U2I2=6V0.5A=12Ω
将它们串联在15V的电源上，电路中的电流
I=UR1+R2=15V48Ω+12Ω=0.25A
故甲灯能正常发光。故选A。
4、标有“110V  25W”“110V  40W”、“36V  40W”、“36V  60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（  ）
A．“36V  60W”B．“110V  40W”
C．“36V  40W”D．“110V  25W”
答案：D
四个灯泡都正常工作，即为每个灯泡得到的电压都是额定电压，功率都为额定功率，灯泡的亮暗由实际功率决定，故“110V   25W”规格的灯泡的功率最小，亮度最暗，故D符合题意，ABC不符合题意。
故选D。
5、在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（　　）

A．灯泡的亮度变大B．电流表的示数不变C．电压表的示数变小D．电路的总功率变大
答案：D
灯和变阻器并联，电流表测总电流，电压表测电源电压，将滑动变阻器的滑片由最右端向左移动至中点的过程中，变阻器电阻变小，总电阻变小，电流表示数变大，因为并联，灯泡亮度不变，电源电压不变，电压表示数不变，根据P=UI，电路的总功率变大，故ABC不符合题意，D符合题意。
故选D。
6、如图所示，电源电压为4.5V保持不变，电压表的量程为0∼3V，电流表的量程为0∼0.6A，滑动变阻器R的规格是“25Ω  1A”，灯泡L上标有“2.5V  1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（  ）

A．小灯泡的电阻为2Ω
B．电流表的示数变化范围是0.15∼0.5A
C．滑动变阻器允许调节的阻值范围是5∼25Ω
D．电路消耗的最大总功率为2.7W
答案：B
如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量串联电路中的电流；
A．灯泡标有“2.5V 1.25W”字样，则灯泡的电阻为
RL=U2P额=2.5V21.25W=5Ω
故A错误；
B．当滑动变阻器接入阻值最大时，电路中电流最小，此时电路中的最大电阻为
R最大=R滑大+RL=25Ω+5Ω=30Ω
此时电路中的最小电流为:
I小=UR最大=4.5V30Ω=0.15A
在保证电路安全的情况下，灯泡两端的电压不能超过额定电压，此时电路中的电流最大，最大电流为
IL=PU=1.25W2.5V=0.5A
电流表的示数变化范围是0.15∼0.5A，故B正确；
C．当滑动变阻器接入阻值最大时，电路中电流最小，滑动变阻器允许调节的最大阻值为25Ω；电路中电流最大时，滑动变阻器的最小值
R最小=U-ULIL=4.5V-2.5V0.5A=4Ω
滑动变阻器允许调节的阻值范围是4∼25Ω，故C错误。
D ．电源电压不变，电路中电流最大时，电路消耗的总功率最大，最大功率为
P大=UIL=4.5V×0.5A=2.25W
故D错误。
故选B。
7、如图是小王家的电能表，下列说法正确的是（　　）

A．电能表的读数为56378kW·h
B．这个电能表正常工作的电压为380V
C．这个电能表要在20A的电流下才能正常工作
D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次
答案：D
A．由图可知，电能表的读数为5637.8kW·h，故A错误；
B．这个电能表正常工作的电压为220V，故B错误；
C．该电能表的最大电流是20A，即通过电能表的电流不能超过20A，故C错误；
D．1600imp/(kW·h)表示的是电路中每消耗1kW·h的电能，电能表指示灯闪烁1600次，所以小王家用电器每消耗1度电，电能表指示灯闪烁1600次，故D正确。
故选D。
8、如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V  4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（  ）

①电源电压为12V
②R2的最大阻值为24Ω
③开关都闭合时，R2的最大功率为28.8W
④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W
A．①②B．①②④C．①③④D．①②③④
答案：D
①②由于小灯泡L标有“8V4W”字样，所以小灯泡的额定电流为
I额=P额U额=4W8V=0.5A
小灯泡的电阻为
RL=U额I额=8V0.5A=16Ω
当滑片P从b端滑动到某一位置时，电流表电流表示数增大了0.2A，此时小灯泡恰好正常发光，所以滑片P在b端时，电路中的电流为
Ib=I额-ΔI=0.5A-0.2A=0.3A
当滑片P在b端时，电源电压为
U=Ib（RL+R2b）=0.3A×（16Ω+R2b）①
当滑片P在某一位置时，电源电压为
U=I额（RL+R2′）=0.5A×（16Ω+R2b-16Ω）②
由于电源电压不变，由①②式得
R2b=24Ω，U=12V
故①②正确；
③开关都闭合时，R1、R2并联，小灯泡L被短路，电流表测干路电流。通过R1的电流为
I1=UR1=12V20Ω=0.6A
由于电流表量程为0~3A，所以当电流表满偏时，通过滑动变阻器R2的电流最大，为
I2大=I-I1=3A-0.6A=2.4A
所以滑动变阻器R2的最大功率为
P=UI2大=12V×2.4A=28.8W
故③正确；
④当S闭合，S1、S2断开且滑动变阻器的滑片P位于b端时，电路中的电阻最大，电流最小，由①②分析可知，最小电流为Ib=0.3A，所以在电流表有示数的情况下，电路消耗的总功率最小值为
P小=UIb=12V×0.3A=3.6W
故④正确。
总上，①②③④都正确，故D符合题意，ABC不符合题意。
故选D。
9、如图的电路，电源电压保持不变。小灯泡L标有“4V，1.6W”字样，忽略温度对灯泡电阻的影响，滑动变阻器R1标有“50Ω，0.5A”，电阻R2阻值为20Ω。电压表的量程为0∼3V，电流表的量程为0∼3A。将变阻器的滑片P移至最左端，只闭合开关S、S2和S3，R2消耗的电功率为1.8W。改变开关的通断和滑片P的位置，电路状态以及电路中的诸多物理量会发生变化。在保证各元件安全的情况下移动滑片，下列选项对应的图像趋势及数据完全正确的是（  ）

A．如图甲，闭合S、S1，横轴表示R1接入的阻值，纵轴表示电流表示数
B．如图乙，闭合S、S1，横轴表示R1接入的阻值，纵轴表示R1的电功率
C．如图丙，闭合开关S、S2和S3，横轴表示R1接入的阻值，纵轴表示电路总功率
D．如图丁，闭合开关S、S2和S3，横轴表示电路总电阻的倒数，纵轴表示电流表示数
答案：C
D．将变阻器的滑片P移至最左端，只闭合开关S、S2和S3时，R1的最大阻值和R2并联，
因并联电路中各支路两端的电压相等，所以，由P=U2R知道，电源的电压
U=P2R2=1.8W×20Ω=6V
通过R2的电流
I2=UR2=6V20Ω=0.3A
因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=3A时通过R1的电流
I1=I-I2=3A-0.3A=2.7A＞0.5A
所以，通过R1的最大电流I1大=0.5A，此时R1接入电路中的电阻最小，电路的总功率最大，此时电路的最大总电流
I大=I1大+I2=0.5A+0.3A=0.8A
此时电路总电阻的倒数
1R总=1UI大=I大U=0.8A6V≈0.13Ω-1
故D错误；
C．则电路的最大总功率
P大=UI大=6V×0.8A=4.8W
当滑动变阻器接入电路中的电阻最大时，电路的总功率最小，则
P小=U2R1大+U2R2=6V250Ω+6V220Ω=2.52W
由
P总=U2R1+U2R2=6V2R1+6V220Ω
知道，C正确；
A．由P=U2R知道，小灯泡的电阻
RL=UL2PL=4V21.6W=10Ω
只闭合开关S和S1时，R1与灯泡L串联，电压表测R1两端的电压，电流表测电路中的电流，灯泡正常发光时通过的电流
IL=ULRL=4V10Ω=0.4A
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为0.5A，所以，电路中的最大电流I大′=0.4A，此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻
R=UI'大=6V0.4A=15Ω
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R1小=R-RL=15Ω-10Ω=5Ω
当电压表的示数最大为U1=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压
UL′=U-U1=6V-3V=3V
电路中的最小电流
I小=U'LRL=3V10Ω=0.3A
滑动变阻器接入电路中的最大阻值
R1小=U1I小=3V0.3A=10Ω
所以，R1允许的取值范围是5Ω～10Ω；由电路中的电流
I=UR1+RL=6VR1+10Ω
知道，I与R1的关系不是一次函数，故A错误；
B．电路中的电流I大′=0.4A时，R1小=5Ω，则
P1=（I大′）2R1小=（0.4A）2×5Ω=0.8W
电路中的电流I小=0.3A时，R1大=10Ω，则
P1′=I小2R1大=（0.3A）2×10Ω=0.9W
故B错误。
故选C。
10、如图所示电路，电源电压恒定。下列说法正确的是（　　）

A．只闭合K2时电流表示数大于只闭合K1、K3时电流表示数
B．只闭合K2时电压表示数大于只闭合K1、K3时电压表示数
C．只闭合K1、K3，当R2滑片向左移动时，R1的功率逐渐变大
D．只闭合K1、K3，当R2滑片向右移动时，电源总功率逐渐变大
答案：D
AB．只闭合K2时，电路为R1与R2的串联电路，电压表测量定值电阻两端的电压，电流表测量电路中的电流；只闭合K1、K3时，电路为R1与R2的并联电路，电流表测量干路中的电流，电压表测量电源电压；根据串联电路的电压规律可知，电压表示数会变大；根据并联电路的电流规律可知，电流表示数变大，故AB错误；
C．只闭合K1、K3，当R2滑片向左移动时，根据并联电路各支路互不影响可知，R1的功率不变，故C错误；
D．只闭合K1、K3，当R2滑片向右移动时，滑动变阻器接入电路的电阻变小，通过滑动变阻器的电流变大；由于并联电路互不影响，通过定值电阻的电流不变，所以干路中的电流变大，根据P=UI可知，电源总功率逐渐变大，故D正确。
故选D。
11、如图所示为某同学家中的电能表的示意图，下列说法不正确的是（　　）

A．此时的读数为8633.5kW•h
B．家中干路中的总电流为1A时，该电能表不能工作
C．每消耗1kW•h的电能，电能表的转盘转3600圈
D．转盘每转1圈，对应消耗的电能是1000J
答案：B
A．电能表的读数：数字方框中最后一位是小数，单位是kW•h，由图可知，此时电能表的读数为8633.5kW•h，故A正确，不符合题意；
B．电能表上的“10A”表示电能表允许通过的最大电流为10A，所以家中干路中的总电流为1A时，该电能表能工作，故B错误，符合题意；
CD．电能表上的3600r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过3600圈，所以转盘每转一圈，用电器消耗的电能为
W=13600kW⋅h=13600×3.6×106J=1000J
故CD正确，不符合题意。
故选B。
12、如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。闭合开关S，将滑动变阻器的滑片从a端滑至b端，将滑动变阻器消耗的电功率与电流关系的绘制成如图乙的图像。则下列判断（  ）
①该电路的最大电流是1A
②该滑动变阻器的最大阻值是50Ω
③该过程中电压表的示数可达10V
④R0的功率变化范围为0.4~14.4W

A．只有①③正确B．只有②③④正确
C．只有②④正确D．只有①②③正确
答案：B
由电路图可知，闭合开关，定值电阻R0与变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流。
②当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的最小电流I＝0.2A时，此时R1的电功率P1＝2W，由P＝I2R可得，滑动变阻器的最大阻值
R1＝P1I2=2W(0.2A)2=50Ω
故②正确；
①由图像可知，当电路中的电流I′＝0.4A时，R1的电功率P1′＝3.2W，此时R1接入电路的电阻
R1'=P1'I'2=3.2W(0.4A)2=20Ω
因串联电路中总电阻等于各分电阻之和，所以，由I=UR可得，电源电压
U＝I′（R0+R1′）＝0.4A×（R0+20Ω）①
当电路中的电流I＝0.2A时，电源的电压
U＝I（R0+R1）＝0.2A×（R0+50Ω）②
因电源的电压不变，所以0.4A×（R0+20Ω）＝0.2A×（R0+50Ω）
解得
R0＝10Ω
则电源电压
U＝I（R0+R1）＝0.2A×（10Ω+50Ω）＝12V
当变阻器接入电路的阻值为0时，电路中电流最大，则电路中的最大电流
Imax=UR0=12V10Ω＝1.2A
故①错误；
③从图中可知电路中电流的最小值为0.2A，根据欧姆定律可知R0两端的电压最小值为
U0小＝I小R0＝0.2A×10Ω＝2V
此时电压表的示数为
U1＝12V﹣2V＝10V
故③正确；
④电路中电流的最小值为0.2A，最大值为1.2A，根据P＝I2R可知R0的最小功率为
P0小＝I小2R0＝（0.2A）2×10Ω＝0.4W
R0的最大功率为
P0大＝I小2R0＝（1.2A）2×10Ω＝14.4W
故R0的功率变化范围为0.4W~14.4W，故④正确。
故选B。
13、如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（  ）

A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压等于BC两点间的电压
答案：D
ABC．由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故ABC错误；
D．由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故D正确。
故选D。
14、如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（  ）

A．电压表示数变大，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．小灯泡亮度变亮，电路总电阻变大
D．小灯泡亮度变暗，电路总功率变小
答案：D
AB．由电路图知道，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，由欧姆定律知道，电压表与电流表示数的比值等于灯泡的电阻值，由于忽略温度对灯丝电阻的影响，所以，闭合开关S，向右调节滑动变阻器的滑片P时，电压表与电流表示数的比值不变；但接入电路中的电阻变大，电路中的总电阻变大，由I=UR知道，电路中的电流变小，即电流表的示数变小；由U=IR知道，灯泡两端的电压变小，即电压表的示数变小，故AB错误；
CD．闭合开关S，向右调节滑动变阻器的滑片P时，电路中的总电阻变大，电路中的电流变小，由P=I2R知道，灯泡功率减小，亮度变暗；由于电源电压不变，由P=UI知道，电路总功率变小，故C错误，D正确。
故选D。
15、下列对物理量的估测最接近实际的是（　　）
A．蚂蚁的爬行速度约为2m/s
B．冰箱冷藏室的温度约为-5℃
C．比赛用篮球的质量约为6g
D．日光灯的额定功率约为20W
答案：D
A．蚂蚁的爬行速度一般在0.03m/s左右，故A不符合题意；
B．国家标准规定，冰箱冷藏室的温度应在3~10℃之间，故B不符合题意；
C．比赛用篮球的标准为：男子比赛用球质量为600~650g，女子比赛用球质量为510~550g，青少年比赛用球质量为470~500g，故C不符合题意；
D．家用日光灯的额定功率一般在几瓦到几十瓦不等，故D符合题意。
故选D。
多选题
16、图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（  ）

A．R1的电阻为5ΩB．滑动变阻器的最大阻值是20Ω
C．电路消耗的最大功率为1.8WD．电路消耗的最小功率为1W
答案：AC
由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端电压，电流表测电路中电流，由串联电路电阻等比例分压可知，滑动变阻器接入电路中的阻值越大，R2两端电压越大，即电压表示数越大，电源电压不变，滑动变阻器接入电路中的阻值大，电路中的总电阻越大，由欧姆定律可得，电路中的电流越小，即电流表的示数越小。
A．由图乙可知，当电压表示数为0时，电流表示数为0.6A，此时滑动变阻器未接入电路，只有R1接入电路，由欧姆定律可得，R1的阻值为
R1=UI=3V0.6A=5Ω
故A正确；
B．由图乙可知，当电压表示数为2V时，电流表示数为0.2A，此时滑动变阻器接入电路中的阻值最大，由欧姆定律可知，滑动变阻器的最大阻值为
R2max=U'I'=2V0.2A=10Ω
故B错误；
C．由P=UI可知，电路中的电流越大，电路消耗的功率越大，由图乙可知，电路中的最大电流为I=0.6A，故可得电路消耗的最大功率为
P=UI=3V×0.6A=1.8W
故C正确；
D．由图乙可知，电路中的最小电流为I′=0.2A，故由P=UI可得，电路消耗的最小功率为
P′=UI′=3V×0.2A=0.6W
故D错误。
故选AC。
17、额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。关于这三个用电器，下列判断正确的是（  ）

A．正常工作时，电热水壶比电烤箱产生的热量少
B．正常工作时，电热水壶比电饭锅的功率大
C．正常工作时，通过电饭锅的电流最小
D．在一个月内，电热水壶消耗的电能一定最多
答案：BC
A．正常工作时，若工作相同时间，电热水壶比电烤箱消耗的电能多，则电热水壶比电烤箱产生的热量多，故A错误；
B．正常工作时，相同时间内，电热水壶比电饭锅消耗的电能多，根据
P=Wt
可知，电热水壶的功率大于电饭锅的功率，故B正确；
C．正常工作时，用电器两端的电压相同，相同时间内，电饭锅消耗的电能最少，根据
W=UIt
可知，通过电饭锅的电流最小，故C正确；
D．工作相同时间，电热水壶消耗的电能最多，但是在一个月内，电热水壶工作的时间有可能较短，消耗的电能就不一定最多，故D错误。
故选BC。
18、如图所示的串联电路中，定值电阻R1=2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（  ）

A．I1:I2=2:1B．U1:U2=1:1C．P1:P2=2:1D．W1:W2=2:1
答案：CD
A．如图，电阻R1、R2串联，根据串联电路的电流处处相等，通过两个电阻的电流相等，即I1:I2=1:1，故A错误；
B．由于R1=2R2，两个电阻两端的电压之比
U1U2=IR1IR2=R1R2=2R2R2=21
故B错误；
C．两个电阻两端的功率之比
P1P2=U1IU2I=U1U2=21
故C 正确；
D．两个电阻相同时间内做的功之比
W1W2=P1tP2t=P1P2=21
故D正确。
故选CD。
19、小亮将标有“2.5V 0.75W”字样的灯泡甲和“2.5V 0.5W”字样的灯泡乙，串联接到电源两端。闭合开关发现，乙灯正常发光，且乙灯明显比甲灯亮。不考虑温度对电阻的影响，下列分析正确的是（  ）
A．通过甲灯的电流等于乙灯的电流
B．甲灯灯丝的电阻大于乙灯灯丝的电阻
C．甲灯两端的电压等于乙灯两端的电压
D．甲灯的实际功率小于乙灯的实际功率
答案：AD
A．因为两灯泡串联，所以通过甲灯的电流等于乙灯的电流，故A正确；
D．灯泡的亮度由灯泡的实际功率决定，且乙灯比甲灯亮（即甲灯较暗），则甲灯的实际功率小于乙灯的实际功率，故D正确；
BC．通过两灯的电流相等且甲灯的实际功率较小，则由P=I2R可知，甲灯灯丝的电阻小于乙灯灯丝的电阻，由P=UI可知甲灯两端的电压小于乙灯两端的电压，故BC错误。
故选AD。
20、测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R0为定值电阻，R是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（  ）

A．有人通过，R0的电流变小B．有人通过，电路总功率变小
C．无人通过，R的阻值为25ΩD．无人通过，R0的功率为0.2W
答案：C
AB．由题意可知，有人通过时R两端的电压减小，由串联电路的电压特点可知，R0两端的电压增大，R0为定值电阻，由I=UR可知，R0的电流变大，又因为串联电路电流处处相等，因此电路中的电流变大，由由P=UI可知，电源电压一定，有人通过时，电路中的电流变大，电路的总功率变大，故AB错误；
C．有人通过时，光敏电阻阻值变为10Ω，电压表示数变为2V，此时电路中电流
I有=UR有R=2V10Ω=0.2A
由串联电路的电压特点可知，此时R0两端的电压
U0有=U-UR有=3V-2V=1V
R0的阻值
R0=U0有I有=1V0.2A=5Ω
无人通过时，电压表示数为2.5V，由串联电路的电压特点可知，此时R0两端的电
U0无=U-UR无=3V-2.5V=0.5V
此时电路中电流
I无=UR无R无=0.5V5Ω=0.1A
由欧姆定律可知，R的阻值
R无=UR无I无=2.5V0.1A=25Ω
故C正确；
D．由串联电路的电流特点可知，通过无人通过，R0的电流为0.1A，此时R0的功率
P=I0无2R0=（0.1A）2×5Ω=0.05W
故D错误。
故选C。
21、如图所示，电源电压恒为6V，电流表量程为“0~0.6A”，电压表量程“0~3V”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“20Ω 1A”、“2.5V 0.5A”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（  ）

A．电流表的示数变化范围是0.24A~0.5A
B．电压表的示数变化范围是1.3V~3V
C．滑动变阻器连入电路的阻值变化范围是7Ω~20Ω
D．滑动变阻器的最大电功率1.8W
答案：AC
由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，电压表测灯泡L两端的电压。
A．由I=UR可得，灯泡的电阻
RL=ULIL=2.5V0.5A=5Ω
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即电流表的示数最小，则
I小=URL+R大=6V5Ω+20Ω=0.24A
因串联电路中各处的电流相等，且电流表量程为0~0.6A，滑动变阻器允许通过的最大电流为1A，小灯泡L的额定电流为0.5A，所以，电路中电流表的最大值I大=0.5A，则电流表的示数变化范围是0.24A~0.5A，故A正确；
B．当电路中的电流为0.5A时，灯泡正常发光，此时灯泡两端的电压为2.5V，即电压表的最大示数为2.5V ，当电路中的电流最小时，灯泡两端的电压最小，即电压表的最小示数
UL'=I小RL=0.24A×5Ω=1.2V
所以，电压表的示数变化范围是1.2V ~2.5V，故B错误；
C．当电路中的电流最大时，滑动变阻器接入电路中的电阻最小，此时电路的总电阻
R总=UI大=6V0.5A=12Ω
由串联电路中总电阻等于各分电阻之和可知，滑动变阻器接入电路中的最小阻值
R小=R总-RL=12Ω-5Ω=7Ω
所以，滑动变阻器连入电路的阻值变化范围是7Ω~20Ω，故C正确；
D．设电路中的电流为I，则滑动变阻器消耗的电功率为
PR=URI=U-IRLI=6V-I×5ΩI=5×1.2V×I-I2×1Ω=5×1.2V×I-I2×1Ω-0.36W+0.36W=1.8W-I-0.6A2×5Ω
因电流表的示数变化范围是0.24A~0.5A，所以，当I =0.5A时，滑动变阻器的功率最大，则
PR大=1.8W-I-0.6A2×5Ω=1.8W-0.5A-0.6A2×5Ω=1.75W
故D错误。
故选AC。
22、在如图所示的电路中，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动，下列说法正确的是（  ）

A．电路总电阻减小，电路总功率增大B．电路总电阻增大，电路总功率减小
C．电压表示数不变，电流表示数增大D．电压表示数不变，电流表示数不变
答案：BD
由电路图可知，当闭合开关S，R1与R2并联，电流表测通过R1的电流，电压表测电源电压，所以电压表示数不变；滑动变阻器的滑片P向右移动，R2接入电路的阻值变大，由并联电路电阻规律，任一支路电阻变大，电路总电阻变大，则滑动变阻器的滑片P向右移动，电路总电阻增大；由P=U2R可知，在电源电压一定时，电路总电阻变大，电路总功率变小；并联电路各支路互不影响，独立工作，滑动变阻器的滑片P向右移动，R1两端的电压和阻值都不变，由I=UR可知，通过R1的电流不变，所以电流表示数不变。综上所述，故AC错误，BD正确。
故选BD。
23、如图所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω1.5A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是（  ）

A．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
B．电压表与电流表示数的比变大
C．灯泡的最小功率是0.45W
D．滑动变阻器允许的调节范围是4～10Ω
答案：CD
A．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，当滑动变阻器的滑片向右滑动过程中，滑动变阻器接入的阻值在变大，由串联分压原理可知，此时滑动变阻器分压变大，所以电压表示数变大，灯泡分压减小，由P=U2R知，灯泡的功率变小，所以灯泡变暗。故A错误；
B．电压表与电流表示数的比为滑动变阻器的阻值，因没有说明滑片移动的方向，无法判断，故B错误；
C．电压表量程为0～3V，所以滑动变阻器两端的最大电压为3V，由串联分压规律可知，此时灯泡的电压最小值为
UL=U-UP=4.5V-3V=1.5V
灯泡的最小功率为
PL=U2RL=(1.5V)25Ω=0.45W
故C正确；
D．由C知滑动变阻器两端的最大电压为3V，由串联分压原理可知，此时滑动变阻器接入的阻值最大，最大阻值为
3V1.5V=RP大5Ω
所以
RP大=10Ω
当灯泡的额定电流为0.5A，即电路中的电流最大时，此时总电阻最小，最小总电阻为
R总=UI大=4.5V0.5A=9Ω
由串联分压原理可知，此时滑动变阻器的阻值最小为
RP小=R总-RL=9Ω-5Ω=4Ω
所以滑动变阻器允许的调节范围是4～10Ω，故D正确。
故选CD。
24、如图甲所示电源电压保持不变，小灯泡的额定电压为 12V，闭合开关 S后，当滑片 P从最右端滑到最左端的过程中，小灯泡的 I﹣U关系图象如图乙所示，则正确的是（  ）

A．小灯泡正常发光的电阻为 6Ω
B．滑动变阻器的最大阻值为 6Ω
C．该电路总功率变化范围为 12W～24W
D．滑片向左移动时，电压表与电流表示数的比值不变
答案：AC
A．由图乙可知：当小灯泡两端电压为12V时，通过小灯泡的电流为2A，所以小灯泡正常发光时的电阻为
RL=U额I额=12V2A=6Ω
故A正确。
B．由图乙可知：滑片P在最左端时，滑动变阻器连入电路的电阻为零，此时电源电压
U=U额=12V
滑动变阻器滑片P在最右端时，阻值最大，此时小灯泡电压为3V，则滑动变阻器电压为
U滑=12V-3V=9V
电路电流为1A，所以滑动变阻器的最大值为
Rmax=U滑I=9V1A=9Ω
故B错误；
C．电路最大总功率
P最大=UI最大=12V×2A=24W
最小功率
P最小=UI最小=12V×1A=12W
电路总功率变化范围为 12W～24W，故C正确；
D．电压表与电流表示数的比值即小灯泡的电阻，由图乙可知小灯泡的电阻在不断发生变化，故D错误。
故选AC。
25、甲图是小灯泡 L 和电阻 R 的 I ～U 图象。将小灯泡 L 和电阻 R 接入乙图所示电路中，只闭合开关 S1时，小 灯泡 L 的实际功率为 1W ，下列说法正确的是（    ）

A．只闭合开关 S1 时，小灯泡 L 的电阻为 40Ω
B．再闭合开关 S2时，电流表示数增加 0.2A
C．再闭合开关 S2时，电路总功率为 1.4W
D．再闭合开关 S2后，在 1min 内电阻 R 产生的热量为 2.4J
答案：BC
A．由图乙可知，只闭合S1时，该电路为灯L的简单电路，电流表测电路中的电流。已知此时灯L的实际功率为
P= ULI L =1W
由图甲可知，此时灯L的电流为
IL=0.5A，UL=2V
由欧姆定律，可知此时小灯泡L的电阻
RL=ULIL=2V0.5A=4Ω
故A错误；
B．由图乙可知，闭合S1，再闭合S2时，L和R并联，电流表测干路电流。由并联电路的电压特点可知电源电压为
U=UL=2V
则R两端的电压为
UR=U=2V
由图甲可知，此时通过R的电流为
IR=0.2A
因并联电路中各个支路可独立工作、互不影响，因此电流表示数增加了0.2A，故B正确；
C．再闭合开关S2时，由并联电路电流的规律，电路总电流为
I=IL+IR=0.5A+0.2A=0.7A
则电路总功率为
P总=UI=2V×0.7A=1.4W
故C正确；
D．再闭合开关S2时，在1min内电阻R产生的热量为
Q=URIRt=2V×0.2A×1×60s=24J
故D错误。
故选BC。
填空题
26、如图所示电路中，灯泡L标有“3V 0.6W”，定值电阻R阻值为10Ω，当开关S闭合时，灯泡L恰好正常发光，则此时电流表的示数为___________A，通电lmin灯泡L消耗的电能为___________J。

答案：     0.5     36
[1]由电路图知道，灯泡L与电阻R并联，电流表测干路电流，由P=UI知道，灯泡L正常发光的电流
IL=PLUL=0.6W3V=0.2A
因并联电路中各支路两端的电压相等，且灯泡L正常发光，所以，电源的电压
U=UL=3V
由I=UR知道，通过定值电阻的电流
IR=UR=3V10Ω=0.3A
因并联电路中干路电流等于各支路电流之和，所以，电流表的示数为
I = IR+IL=0.2A+0.3A=0.5A
[2]由P=Wt 知道，通电lmin灯泡L消耗的电能
W=Pt=0.6W×1×60s=36J
27、小王家新安装了一台空调，开始试机时，打开开关，一切正常，后来又打开一些用电器，保险丝就烧断了。小王取出保险盒一看，从熔丝的规格查得熔丝熔断电流为25A。烧保险时，小王家用电器的总功率已经超过了______W。
答案：5500
家庭电路中的电压是220V，保险丝恰好熔断时家庭电路的总功率
P=UI=220V×25A=5500W
因此小王家用电器的总功率超过5500W。
28、国家提倡节能环保，不少国民喜欢国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”），将______能转化为______能储存起来。
答案：     用电器     电     化学
[1][2][3]给汽车蓄电池充电时，蓄电池消耗了电能，将电能转化为化学能，因此蓄电池相当于用电器。
29、二极管具有单向导电性，硅二极管正向导通时，其两端电压为0.7V。如图所示，将一个硅二极管和阻值为23Ω的定值电阻串联，闭合开关，二极管导通，电流表的示数为0.1A。则定值电阻两端的电压为______V，电功率为______W；电源电压为______V。

答案：     2.3     0.23     3
[1]一个硅二极管和阻值为23Ω的定值电阻串联，电流处处相等，定值电阻两端的电压为
U定=IR定=0.1A×23Ω=2.3V
[2]定值电阻的电功率为
P定=U定I定=2.3V×0.1A=0.23W
[3]电源电压为
U=U二极管+U定=0.7V+2.3V=3V
30、将标有“24V 12W”的小灯L1和“12V 12W”的小灯L2并联接入电路中，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___________A，两灯消耗的实际
