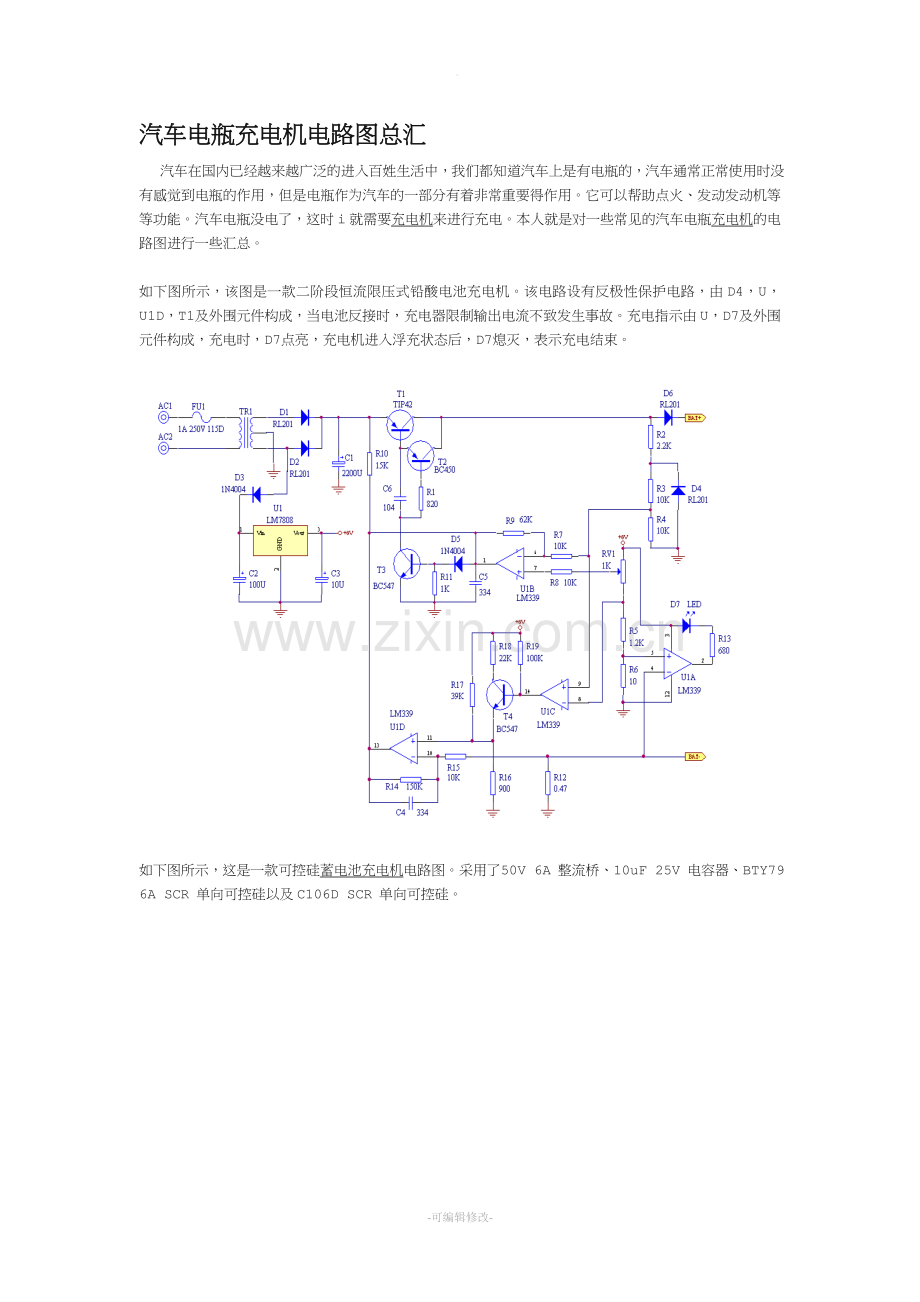

汽车电瓶充电机电路图总汇
　 汽车在国内已经越来越广泛的进入百姓生活中，我们都知道汽车上是有电瓶的，汽车通常正常使用时没有感觉到电瓶的作用，但是电瓶作为汽车的一部分有着非常重要得作用。它可以帮助点火、发动发动机等等功能。汽车电瓶没电了，这时i就需要充电机来进行充电。本人就是对一些常见的汽车电瓶充电机的电路图进行一些汇总。

如下图所示，该图是一款二阶段恒流限压式铅酸电池充电机。该电路设有反极性保护电路，由D4，U，U1D，T1及外围元件构成，当电池反接时，充电器限制输出电流不致发生事故。充电指示由U，D7及外围元件构成，充电时，D7点亮，充电机进入浮充状态后，D7熄灭，表示充电结束。

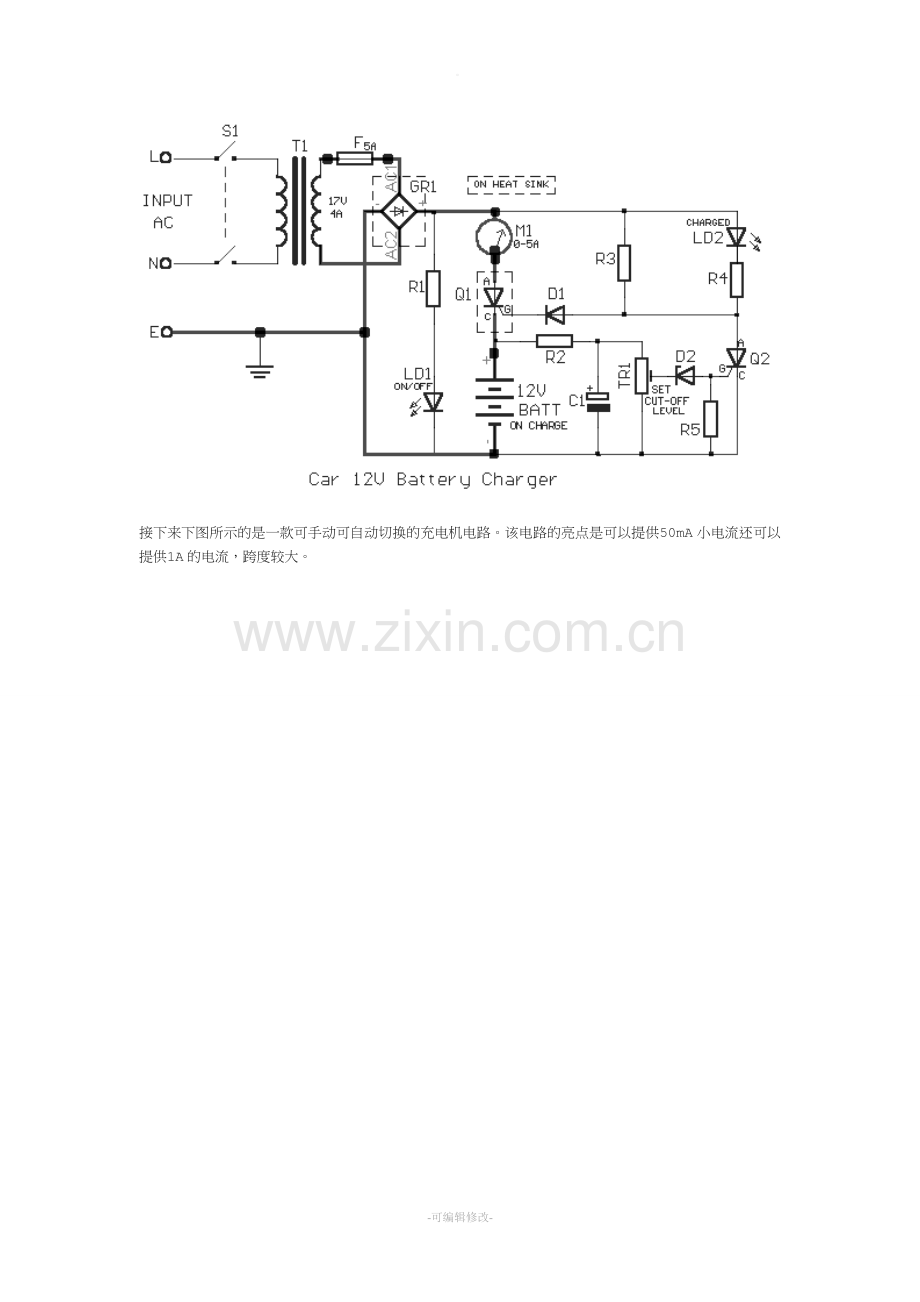

如下图所示，这是一款可控硅蓄电池充电机电路图。采用了50V 6A 整流桥、10uF 25V 电容器、BTY79 6A SCR 单向可控硅以及C106D SCR 单向可控硅。

接下来下图所示的是一款可手动可自动切换的充电机电路。该电路的亮点是可以提供50mA小电流还可以提供1A的电流，跨度较大。

下图是一个汽车镍镉电池充电机的电路图。该电路充电电流约15毫安或45毫安开关闭合，适合大多数1.5V和9V充电电池。
