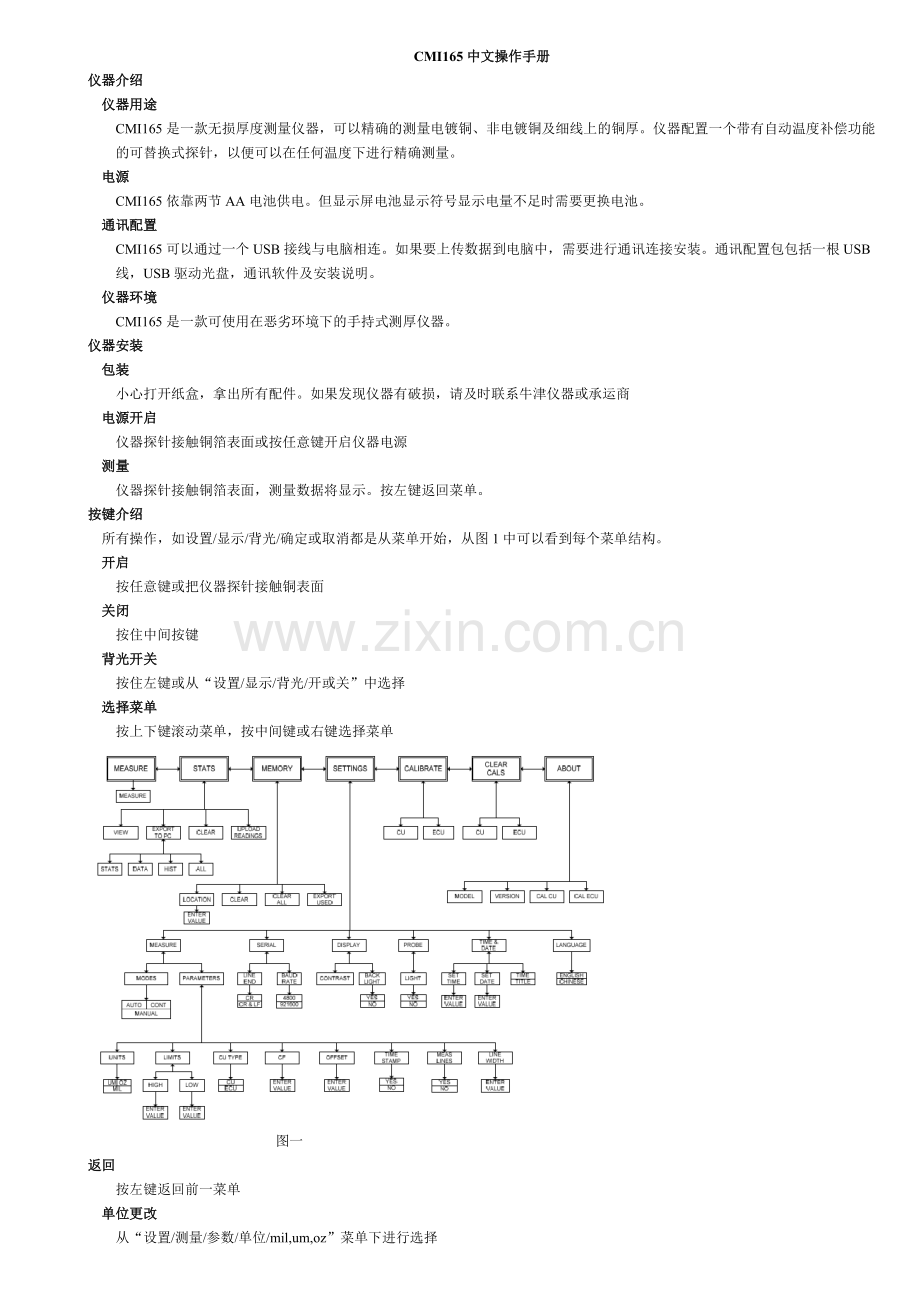

CMI165 中文操作手册中文操作手册仪器介绍仪器介绍 仪器用途仪器用途 CMI165 是一款无损厚度测量仪器，可以精确的测量电镀铜、非电镀铜及细线上的铜厚。仪器配置一个带有自动温度补偿功能的可替换式探针，以便可以在任何温度下进行精确测量。电源电源 CMI165 依靠两节 AA 电池供电。但显示屏电池显示符号显示电量不足时需要更换电池。通讯配置通讯配置 CMI165 可以通过一个 USB 接线与电脑相连。如果要上传数据到电脑中，需要进行通讯连接安装。通讯配置包包括一根 USB线，USB 驱动光盘，通讯软件及安装说明。仪器环境仪器环境 CMI165 是一款可使用在恶劣环境下的手持式测厚仪器。仪器安装仪器安装 包装包装 小心打开纸盒，拿出所有配件。如果发现仪器有破损，请及时联系牛津仪器或承运商 电源开启电源开启 仪器探针接触铜箔表面或按任意键开启仪器电源 测量测量 仪器探针接触铜箔表面，测量数据将显示。按左键返回菜单。按键介绍按键介绍 所有操作，如设置/显示/背光/确定或取消都是从菜单开始，从图 1 中可以看到每个菜单结构。开启开启 按任意键或把仪器探针接触铜表面 关闭关闭 按住中间按键 背光开关背光开关 按住左键或从“设置/显示/背光/开或关”中选择 选择菜单选择菜单 按上下键滚动菜单，按中间键或右键选择菜单 图一返回返回 按左键返回前一菜单 单位更改单位更改 从“设置/测量/参数/单位/mil,um,oz”菜单下进行选择 更改记忆位置更改记忆位置 选择“记忆/位置”，通过按上下键进行数据增减输入数据（099），按右/左键进入下一/前一数据，按右边位置右键进入。修改铜类型修改铜类型 从“设置/测量/参数/铜类型/Cu（电镀铜）或 ECu（非电镀铜）”目录下进行选择。查看统计查看统计 从“统计/查看”中进行选择。按上下键翻动菜单，按左键返回上一菜单。清除统计清除统计从“统计/清除/清除统计”中选择 从统计表中清除最后一个读数 测量之后按住下键 从菜单中显示最后一个读数 从主菜单中选择测量 上传数据或统计量到电脑上传数据或统计量到电脑 选择“统计/输出/统计，数据，图表或所有”，或选择“统计/上传数据”。上传数据是需要连接通讯软件。菜单介绍菜单介绍 如上图一的菜单结构 主菜单主菜单 测量、统计、记忆位置、设置、校准、清除校准、关于仪器 测量测量进入测量屏显示最后一个测量数据记忆位置显示于屏幕左上角铜类型（电镀铜或化学铜）显示于屏幕左下角单位显示于屏幕右下角 统计统计 查看、输出、清除及上传数据。所有显示读数都在当前的记忆位置里面。查看查看 显示如下栏目：数量：数据总个数 最高值：数据的最大值 最低值：数据的最小值 范围：最大值和最小值之间的差距 平均值：所有数据的平均值 标准方差：标准方差 标准方差百分比：标准方差百分比 精度：精确度 CPK：一个基于极限值的统计量，必须这只极限值才能显示。输出输出 输出以下栏目到电脑中：统计量：数据个数、最高值、最低值、范围、平均值、标准方差、标准方差百分比、精度、CPK。数据：读数，如果时间表设定为开（参见“设置/测量/参数/时间表”），数据及时间会同时显示 图表：统计图 所有：统计量、读数、图表 清除清除 取消：返回统计菜单 清除统计：清除当前记忆位置中所有统计量及读数，该记忆位置仍然激活并可以保存读数。上传数据：把所有读数及文档传送到电脑中。记忆位置记忆位置 位置、清除、清除所有、用户输出 位置位置允许用户通过按上/下键使得读数增加/减少输入 199 或进入相应记忆位置按左/右键进入前一/后一数据位置。当选择想要的记忆位置，按右键进入。清除清除 取消：返回记忆位置菜单 清除：清除当前记忆位置所有统计量和读数，并使得该记忆位置无效。无效意思为该记忆位置无空间进行读数存储。如果重新进入该记忆位置，该位置将被重新激活。清除所有清除所有 取消：返回记忆位置菜单 清除所有：清除所有记忆位置并使所有记忆位置无效，并重新激活 1 号记忆位置。一个激活的记忆位置代表该位置可以存储数据 用户输出用户输出 把所有激活的记忆位置传输到电脑。设置设置 测量、通讯、显示、探针、时间&日期、测量测量 这里提及的为进入的当前记忆位置 模式：自动、连续、手动 自动：当把仪器至于铜面上时自动显示并存储测量数据，使用时必须把仪器铜面上拿起在后再放于铜面上才能获取下一个数据。连续：当把仪器至于铜面时测量数据会连续显示，但是该数据不能存储。手动：类似于连续模式，当把仪器至于铜面时数据连续显示，当不论何时按中间按键，最后一个数据可以被存储并进行数据统计。参数参数 包括单位、极限值、铜类型、电导率(CF)、偏移量、时间表、测量细线、线宽 单位：可转换单位有毫英寸（千分之一英寸），微米或盎司。如果单位是盎司时数据不能被存储。极限：允许输入极限为 010 铜类型：测量铜的类型。可以在 Cu（电镀铜）及 ECu（非电镀铜）之间选择。电导率（CF）：如果测量数据与已知数据不相符时使用。CF显示数据/真实值。可输入范围为 0.54 时间表：选择是或否。是代表统计量/输出/数据中会包含时间及日期。测量细线：选择是或否。是代表线路板上细线被测量，并自动修正细线的影响。必须选择输入线宽。线宽：输入线路板上细线的宽度，当线宽选择“是”，可输入的范围为 8mil10mil。通讯通讯 特定的与电脑通讯参数 停止位：选择CR或CR-LF。CR代表回车之后所有线进行传输，CR-LF代表回车后数据和反馈都包含在每条线上传输。波特率：选择传输率，4800bps或921600bps 显示显示 对比度：按上/下键调整屏幕对比度 背光：选择背光开/关 探头探头 灯：选择探头灯开/关 时间时间&日期日期 设置时间：允许以上午/下午的时间格式输入时间 设置日期：允许以年/月/日的格式输入日期 时间类型：如果选择“是”，时间将在按键2s后显示与菜单中 语言语言 可选择英语或中文 校准校准 电镀铜电镀铜使用两块电镀铜标准片进行校准标准片厚度分别是 Std1 和 Std2按中间按键进入校准屏幕，然后把仪器置于第一块标准片上当连续的数据稳定后，按中间按键读入数据，拿开仪器并输入标准值把仪器置于第二块标准片上，重复上面操作当输入第二块标准片厚度值之后，仪器将显示完成来提示是否校准成功。化学铜化学铜使用两块标准片校准和电镀铜校准程序一样 清除校准清除校准 电镀铜电镀铜取消：不清除并返回清除校准界面清除校准：清除用户电镀铜校准 化学铜化学铜取消：按中间按键不清除校准并返回清除校准界面清除校准：按中间按键清除用户化学铜校准 关于关于 模式模式 CMI165 仪器的模式 版本版本 显示目前使用的软件版本 电镀铜校准电镀铜校准 如果用户自行校准，将显示用户电镀铜校准，否则显示工厂设定 化学铜校准化学铜校准 如果用户自行校准，将显示用户化学铜校准，否则显示工厂设定 仪器规格仪器规格 项目 校准方式 CMI165 仪器及证明 自动修正 探针自动温度补偿 细线测量 牛津 1/2OZ 标准片 工厂预校准 记忆位置记忆位置位置从 0199 可用目前使用位置显示于仪器左上角保存数据及统计量、铜类型、测量细线、电导率及偏移 铜类型铜类型电镀铜：250uin/6.35um10mil/254um化学铜：10uin/0.25um500uin/12.7um 探针探针操作者自行更换温度补偿探针 测量细线测量细线自动修正印制线路的线宽宽度范围：8mil/204um3000mil/76200um 电导率电导率当测量值与实际值不一致时使用CF（电导率）测量值/实际值范围：0.54 偏移偏移与数据相减范围：铜测量范围 操作模式操作模式 模式菜单设定测量自动自动最后数据进入统计表连续模式连续没有数据读入手动手动按中间按键时最后数据读入统计表 电量低电量低电量提示符不显示时表示电量低用两节 AA 电池更换即可 样品测量样品测量表面清洁且无缺陷 通讯连接选项通讯连接选项通讯选项中允许 CMI165 数据通过 USB 线传输到电脑上软件包中包含 USB 线一根，软件光盘一份，USB 线驱动及安装说明把光盘放入电脑并按照光片中的说明进行安装
