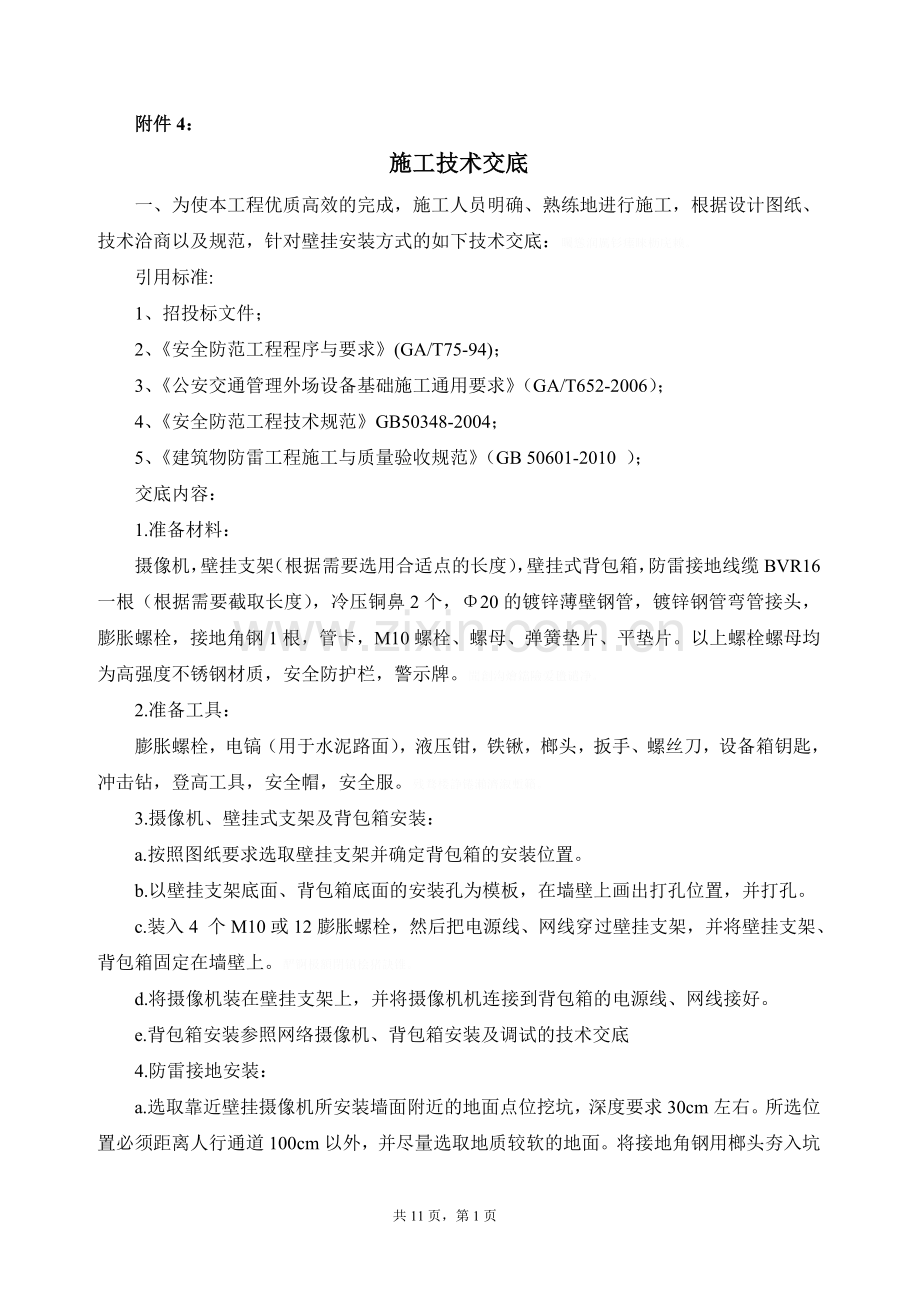

视频监控系统建设施工技术交底.doc

附件4： 施工技术交底一、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据设计图纸、技术洽商以及规范，针对壁挂安装方式的如下技术交底：矚慫润厲钐瘗睞枥庑赖。引用标准:1、招投标文件；2、安全防范工程程序与要求(GA/T75-94)；3、公安交通管理外场设备基础施工通用要求（GA/T652-2006）；4、安全防范工程技术规范GB50348-2004；5、建筑物防雷工程施工与质量验收规范（GB 50601-2010 ）；交底内容： 1.准备材料：摄像机，壁挂支架（根据需要选用合适点的长度），壁挂式背包箱，防雷接地线缆BVR16一根（根据需要截取长度），冷压铜鼻2个，20的镀锌薄壁钢管，镀锌钢管弯管接头，膨胀螺栓，接地角钢1根，管卡，M10螺栓、螺母、弹簧垫片、平垫片。以上螺栓螺母均为高强度不锈钢材质，安全防护栏，警示牌。聞創沟燴鐺險爱氇谴净。2.准备工具：膨胀螺栓，电镐（用于水泥路面），液压钳，铁锹，榔头，扳手、螺丝刀，设备箱钥匙，冲击钻，登高工具，安全帽，安全服。残骛楼諍锩瀨濟溆塹籟。3.摄像机、壁挂式支架及背包箱安装：a.按照图纸要求选取壁挂支架并确定背包箱的安装位置。b.以壁挂支架底面、背包箱底面的安装孔为模板，在墙壁上画出打孔位置，并打孔。c.装入4 个M10或12膨胀螺栓，然后把电源线、网线穿过壁挂支架，并将壁挂支架、背包箱固定在墙壁上。酽锕极額閉镇桧猪訣锥。d.将摄像机装在壁挂支架上，并将摄像机机连接到背包箱的电源线、网线接好。e.背包箱安装参照网络摄像机、背包箱安装及调试的技术交底4.防雷接地安装：a.选取靠近壁挂摄像机所安装墙面附近的地面点位挖坑，深度要求30cm左右。所选位置必须距离人行通道100cm以外，并尽量选取地质较软的地面。将接地角钢用榔头夯入坑底，角铁露出坑底不高于15cm。彈贸摄尔霁毙攬砖卤庑。b.自壁挂设备箱处敷设镀锌钢管垂直向下至地面，用管卡固定，从镀锌钢管接触地面位置开挖地槽(槽深在水泥路开挖深度要求达到20cm，预埋JDG管;道板砖开挖深度要求达到40cm，预埋PE管；在有车辆行驶或停车位上道板砖下面使用JDG管；绿化带及普通土开挖深度要求达到40cm，预埋PE管），至接地角铁所处位置。管道路转弯处用弯管接头且不应小于所传入电缆的最小允许弯曲半径并确保安装牢靠。謀荞抟箧飆鐸怼类蒋薔。c.管道路由要求以摄像机所安装的墙面为参照，横平竖直敷设。d.布线：关闭设备箱中的空气开关，防止触电。在镀锌钢管中穿入BVR16的接地线缆，线缆预留长度以满足接地连接为准。线缆两端压接冷压铜鼻并以用手拉拽的方式测试一下压接的紧固度，要求压接紧固。接地线两端各剥出5cm铜线（剥出的铜线和冷压铜鼻有一个合适的连接长度），一端用螺栓固定在箱体内接地端子上，另一端用螺栓、垫片、螺母固定于接地角钢的预留孔上。注意螺栓和螺母均需配合平垫片和弹簧垫片以防止线缆脱落和连接电阻不达标，同时做好防腐、防锈处理。厦礴恳蹒骈時盡继價骚。e.清理现场。二、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据设计图纸、技术洽商以及规范，针对地基开挖、预埋件施工、地基浇筑和手井制作工序特作如下技术交底：茕桢广鳓鯡选块网羈泪。引用标准:1、招投标文件；2、安全防范工程程序与要求(GA/T75-94)；3、公安交通管理外场设备基础施工通用要求（GA/T652-2006）；4.混凝土结构工程施工质量验收规范（GB 50204-2002）；5、建筑物电子信息系统防雷技术规范（GB 50343-2004）；6、安全防范工程技术规范（GB50348-2004）； 7、建筑物防雷工程施工与质量验收规范（GB 50601-2010 ）；交底内容： 1、工序的时间段安排：本项交底内容为立杆方式监控前端系统施工的第一道工序。2、准备材料：地笼及地笼配件、接地体（焊接好的接地角钢和接地扁铁）、32PE管、C25混凝土强度（其材料配比由供货商批次提供，施工方出具批次检验报告）、砌手井所需材料（如砖、水泥、沙等），方料，防护栏，警示牌。鹅娅尽損鹌惨歷茏鴛賴。3、准备工具：施工图纸（勘测确认施工图纸）、切割机、电镐（用于水泥层和混凝土层）、榔头或铁锤、铁锹、手井砌筑工具、卷尺、水平尺、数码相机、胶带、发电机，安全帽，安全服，手持GPS。籟丛妈羥为贍偾蛏练淨。4、施工工艺：A.杆件基础：a.根据勘测监控点位的指定位置（依据图纸）开挖100cm（长）*100cm（宽）*150cm (深)(有浮土位置应适当加大开挖深度)的基坑，开挖完成后要求基坑的四壁及底部平整，上下的长宽尺寸一致，底部土方清理干净。若开挖过程中遇市政自来水管、电管等其他城市管网及不可预见因素的影响，则可依据实际情况将基坑位置平移30cm-50cm需经过现场项目经理签字。預頌圣鉉儐歲龈讶骅籴。b.若位置变动距离大于上述范围，则必须由现场项目经理、监理和分局或派出所确认并在施工图纸上签字。c.遇到特殊情况（如遇地下管网）无法开挖至150cm时应立即做出处理方案报监理及分局确认。d.基坑挖好后，将坑底软土夯实。在基坑底打入两根接地体埋设深度不宜小于50cm，测接地电阻值并拍照记录（不大于4欧姆），如遇到电阻值大于4欧姆可再打入接地体直到接地电阻小于4欧姆，测量结果以照片形式记录。渗釤呛俨匀谔鱉调硯錦。B.手井基础： a.根据勘测监控点位的指定位置（依据施工图纸）开挖40cm（长）*40cm（宽）*50cm（深）的手井，开挖完成后要求基坑的四壁及底部平整，上下的长宽尺寸一致，底部土方清理干净。若开挖过程中遇市政自来水管、电管等其他城市管网及不可预见因素的影响，则可依据实际情况将基坑位置平移30cm-50cm需经过现场项目经理确认签字。铙誅卧泻噦圣骋贶頂廡。b.若位置变动距离大于上述范围，则必须由现场项目经理、监理和业主确认并在施工图纸上签字。c.手井砌筑：将手井周围清理整洁，用砖块和水泥按砌筑手井四壁。砌筑完成后用砂浆将手井四壁粉刷平滑。清理手井底部，井底不得有水泥、砂浆等杂物，以免造成手井排水不畅。在手井底部平铺一层4cm-5cm厚度的细沙。要求砌筑后手井周边平整、牢固，井盖与路面齐平。擁締凤袜备訊顎轮烂蔷。d.若手井基础低于周边地势水平面，可采用以下两种方法处理：1.加大手井开挖深度。2.打桩插入排水管。C.预埋地笼：a.地笼预埋前进行检查，若发现地笼地脚螺栓有损坏，基础模板法兰盘有松动，则需更换地笼。b.地笼地脚螺栓用胶带缠绕包裹。c.地笼安装其中相邻两个螺栓连线应与所安装路面边缘水平或垂直。d.地笼安装位置为地基正中，基中心与地笼法兰中心偏差不大于10cm。e.地笼在混凝土浇筑前矫正地笼位置，使用方料固定（顶部和底部均要使用方料固定并用钢丝将地笼和方料捆扎固定，确保在地笼在水泥浇灌是不会出现偏移）使用水平仪调整地笼的水平度，要求在水平仪横向和纵向测试地笼的基础模板时，水平仪上的气泡位于正中。贓熱俣阃歲匱阊邺镓騷。f.地笼浇灌后立即用水平仪测量地笼法兰，调整地笼水平，并拍照记录。g.接地扁铁应从地笼基础模板的中间孔中引上来，高出基础模板40cm,地笼法兰高度应低于地面20cm。D.基础浇筑：a.基坑挖好后，混凝土浇筑应当天完成，以免造成坑内积水，对施工造成影响。浇筑混凝土，混凝土强度要求为C25（其材料配比参见施工规范，施工方出具批次检验报告）。坛摶乡囂忏蒌鍥铃氈淚。b.混凝土浇灌时，应分步骤分阶段进行，对浇灌混凝土进行捣震，确保混凝土不出现空鼓、气泡、缝隙，混凝土应采用连续浇筑。蜡變黲癟報伥铉锚鈰赘。c.将地笼法兰上的混凝土处理干净。E.基础养护：夏天施工：基础浇筑完成硬化后，每隔4-6小时应洒水养护，养护时间为7天。冬天施工：基础浇筑完成硬化后，每隔24小时应洒水养护，用草袋覆盖进行保暖，养护时间为15天（具体养护时间根据实际情况而定）。買鲷鴯譖昙膚遙闫撷凄。5.注意事项：a.施工之前尽可能了解施工点位附近的管线、建筑物、构筑物和其他公共设施的构造情况，以及地质情况，确保施工安全；小心施工，确保施工过程中不破坏公共设施；施工前拍照地基开挖位置原貌。綾镝鯛駕櫬鹕踪韦辚糴。b.地笼浇筑前后都要用水平仪测量，保证水平，并拍照记录。c.基础浇筑捣震时注意安全防护。d.高出地笼法兰盘的扁铁应做弯曲处理，杜绝安全隐患。e.对施工中取出的土方，其摆放处应铺设彩条布,以便清运时保护该处的环境，清运土方，打扫现场环境，对于后期用于恢复的土方应放入编织袋内，随后将其整齐的摆放在围栏内，设置现场施工警示标牌，采取相应现场保护措施，对基础要进行围护，做到文明施工，不破坏周围的绿化等设施。驅踬髏彦浃绥譎饴憂锦。f.基础浇筑完成后，设置现场施工警示标牌和围栏对基础成品进行保护，施工后对基础拍照记录。g.现场工作人员应正确佩戴安全帽，安全服，确保安全文明施工。h.夜间施工应具有照明措施，确保夜间安全施工。三、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据设计图纸、技术洽商以及规范，针对管线预埋工序特作如下技术交底：猫虿驢绘燈鮒诛髅貺庑。引用标准:1、招投标文件；2、安全防范工程程序与要求(GA/T75-94)；3、公安交通管理外场设备基础施工通用要求（GA/T652-2006）；4、安全防范工程技术规范(GB50348-2004)；交底内容： 1、工序的时间段安排：宜在杆件安装后开始此项工序。2、准备材料：32的PE管，20的镀锌钢管，镀锌钢管弯管接头、直接，20的金属软管JTR，32的JDG管，JDG弯管接头、直接，20的PVC管，PVC弯管接头、直接，管卡，电源线，视频线，控制线，网线，焊锡，视频头，水晶头，胶带等。锹籁饗迳琐筆襖鸥娅薔。3、准备工具：电镐（用于水泥路面），冲击钻（用于墙面打孔），铁锹，螺丝刀，万用表，电烙铁，网线钳，剥线钳，插板设备箱钥匙等。構氽頑黉碩饨荠龈话骛。4、施工工艺：a.杆件安装前在杆件中预留杆件横臂至背包箱处电源线和视频线、控制线（或电源线和网线），在安装背包箱处预留电源线和视频线、控制线（或电源线和网线）各50cm，在安装摄像机处预留电源线和视频线、控制线（或电源线和网线）30cm。輒峄陽檉簖疖網儂號泶。b.在浇筑混凝土前，在立杆旁的手井里穿两根32的PE管至地笼法兰盘中间处，PE管在地基基坑一端预留长度为高出基础模板法兰盘40cm，在手井一端预留长度为10cm。要求其PE管不可成U字形，手井处PE管口应略朝下，PE管的两端在布线之前用胶带缠好，以免在浇筑混凝土时，混凝土灌入PE管内。尧侧閆繭絳闕绚勵蜆贅。c.道板砖（道板砖恢复如有破损必须更换新的完整的）开挖深度要求达到40cm，预埋PE管；（在有车辆行驶或停车位上道板砖下面使用JDG管）；绿化带及普通土开挖深度要求达到40cm，预埋PE管；水泥路开挖深度要求达到20cm，预埋JDG管;室外布线（飞线除外）使用镀锌钢管，每40cm使用一个镀锌钢管卡固定；架空沿杆件主体布线使用JTR管，每40cm使用钢扎带固定；地埋沿杆件主体布线使用镀锌钢管，每40cm使用一个镀锌钢管卡固定；室内布线使用PVC管，每40cm使用一个PVC管卡；穿墙布线需使用镀锌钢管；布线的拐弯处及两个管材之间需使用相应的接头，管道路由要求横平竖直敷设。识饒鎂錕缢灩筧嚌俨淒。d.手井内线缆需预留1m-2m，线缆应盘好并用扎带捆扎整理，并做好相应线路标签。e.线管的线缆的进出口处要接线管锁母。f.在软管弯曲处应用金属软管链接。g.根据现场地面情况按照原样恢复地基，清理现场。四、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据设计图纸、技术洽商以及规范，针对架空走线施工工序特作如下技术交底：凍鈹鋨劳臘锴痫婦胫籴。引用标准:1、招投标文件；2、安全防范工程程序与要求(GA/T75-94)；3、公安交通管理外场设备基础施工通用要求（GA/T652-2006）；4、电气装置安装工程电缆线路施工及验收规范(GB50168-92)；5、安全防范工程技术规范（GB50348-2004）；交底内容：1、工序的时间段安排：宜在摄像机安装同期开始此项工序。 2、准备材料：电源线，警示管，警示牌，二眼拉攀，钢绞线，膨胀螺丝M10，螺母M10，锁扣，挂钩，镀锌钢管，镀锌钢管弯管接头，管卡，安全防护栏，警示牌，紧线器。以上螺栓螺母均为高强度不锈钢材质。恥諤銪灭萦欢煬鞏鹜錦。3、准备工具：冲击钻，6m或6m以上的梯子，扳手、小铁锤等。4.施工工艺：a、首先按图纸中指定位置（一般在墙壁处）打孔，插入膨胀螺栓，将二眼拉攀固定好，至少一端安装紧线器，安装再用扳手将螺母旋上，确保拉攀的牢固性,若架空需要绕经其他杆件,则需在其他杆件上固定相应抱箍,确定抱箍的牢固度。鯊腎鑰诎褳鉀沩懼統庫。b、将钢绞线一端接于杆件顶部的拉环处，用锁扣牢固锁紧，另一端接于拉攀或抱箍，同样用锁扣牢固锁紧，每个接头至少两个锁扣。硕癘鄴颃诌攆檸攜驤蔹。c、悬空部分用挂钩将电源线挂于钢绞线上，保证每1m一个挂钩，且架空过路部分要有警示护套和警示牌做警示。警示牌每间隔20m设立一个。阌擻輳嬪諫迁择楨秘騖。d、非悬空部分室外要套镀锌钢管，室内套PVC管，用管卡固定在附着物（一般为墙壁）上。e、线路中电源线不得二次接线，保证电源线无接头。f、架设线路需与其他强弱电线路保持空间距离30cm-50cm。g、布线不要出现明显的弯曲弧度。五、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据图纸、技术洽商以及规范，针对立杆方式的杆件安装制作工序特作如下技术交底：氬嚕躑竄贸恳彈瀘颔澩。引用标准:1、招投标文件；2、安全防范工程程序与要求(GA/T75-94)；3、公安交通管理外场设备基础施工通用要求（GA/T652-2006）；4、安全防范工程技术规范（GB50348-2004）；交底内容：工序的时间段安排：在基础混凝土养护期后开始此项工序。1.准备材料：杆件1根，横臂1根，密封垫片1个，M16螺栓6个，M16螺母6个，M16弹簧垫圈6个，M16平垫圈12个，M20平垫圈（厂家定制）4个，M20弹簧垫圈4个，M20螺母4个，接地线2根， M10螺母1个，M10平垫圈1个，M10弹簧垫圈1个，塞铁 10个。以上螺栓螺母均为高强度不锈钢材质。釷鹆資贏車贖孙滅獅赘。2.准备工具：扳手，锤子，螺丝刀，胶带，镐，吊车，吊锤，水平尺，数码相机，安全带，安全帽，安全服，登高证，吊车要有起重工。怂阐譜鯪迳導嘯畫長凉。3.施工工艺：a.将地笼法兰上杂物清理干净。b.用M10螺母1个、M10平垫圈1个、M10弹簧垫圈1个将接地线固定在接地扁铁的螺栓上。c.在地面将杆件和横臂用M16螺栓螺母连接固定，其中杆件和横臂连接处要加密封垫片。d.在地笼地脚螺栓上各加一个M20平垫圈（厂家定制）、一个M20弹簧垫圈，将接地线从杆件检修口引出后将杆件立在地笼法兰上，装上M20螺母，用吊锤和水平尺检查杆件是否有倾斜，如有倾斜，则在杆件法兰与地笼法兰间使用塞铁调整，调整后杆件要能垂直于水平面（用吊锤和水平尺验证并拍照)，调整好后采用对角拧紧方式安装螺母，随后将螺母、螺栓用沥青或涂黄油且加套PE管包裹，防止螺栓沾上水泥，做到防腐、防锈。谚辞調担鈧谄动禪泻類。e.横臂安装角度，方向（依据施工图纸）。f.将杆件基础地表恢复原始原貌，清理现场。4.注意事项：a.所有螺栓螺母固定需进行对角紧固方式。b.作业时需佩戴安全帽、安全服，在登高作业距离地面超过2米时必须正确佩戴安全带。c.现场设置警示牌，拉设安全警示带。d.在杆件运输及安装过程中注意保护杆件。e.杆件如有掉漆的地方要重新补漆。f.安装后必须要确保横臂与地面水平（用水平仪测量并记录结果）。g.杆件上的检修盖板安装要紧密牢固，要做防腐，防锈处理。六、为使本工程优质高效的完成，施工人员明确、熟练地进行施工，根据设计图纸、技术洽商以及规范，针对网络摄像机、背包箱安装工序特作如下技术交底：嘰觐詿缧铴嗫偽純铪锩。引用标准:1、招投标文件；2、安全防范工程程序与要求(GA/T75-94)；3、公安交通管理外场设备基础施工通用要求（GA/T652-2006）；4、彩色电视图像质量主观评价方法(GB/T7401-1987）；5、电气装置安装工程电缆线路施工及验收规范(GB50168-92)；6、安全防范工程技术规范（GB50348-2004）；交底内容： 1、 工序的时间段安排：宜在杆件安装及布线完成后开始此项工序。2、 准备材料：a.背包箱一个（根据图纸选择背包箱类型，背包箱安装前确定箱内设备已规范安装），摄像机，水晶头，防水胶带，皮塞，壁挂支架（壁挂安装摄像机时使用）。熒绐譏钲鏌觶鷹緇機库。b.杆件背包箱所需材料：不锈钢螺栓、螺母、弹簧垫片、平垫片（加厚）4套，抱箍一个，螺栓2个；壁挂背包箱所需材料：膨胀螺栓4套。以上螺栓螺母均为高强度不锈钢材质。鶼渍螻偉阅劍鲰腎邏蘞。c.安全防护栏，警示牌。3、 自备工具：具备6米以上的登高工具，螺丝刀，设备箱钥匙,网线通断仪,笔记本，万用表，冲击钻。4、 施工工艺：A：网络摄像机安装及调试：a.穿好摄像机至背包箱段电源线及网线，网线做好水晶头并用网络通断仪测 通断。b.将摄像机取出，连接网线及电源线后安装于杆件横臂预留口，并缠绕防水胶带，拧紧螺丝，挂好防护挂钩，取掉球罩保护膜。纣忧蔣氳頑莶驅藥悯骛。c.通电后，在背包箱处将网线接入笔记本，根据指定IP地址在浏览器中调试图像至达标（主观评价图像质量达到5级(图像质量极佳，十分满意)）。颖刍莖蛺饽亿顿裊赔泷。B：杆件背包箱安装：a.使用不锈钢M8螺栓、螺母、弹簧垫片、平垫片（加厚）各4套将背包箱底部与杆件固定，螺帽应安装在背包箱内，使用4个不锈钢M8螺栓将抱箍与背包箱侧面固定。市电220V引入背包箱，市电电源线经空开连接到防雷器的IN端口，防雷器OUT端口接电源插排，电源适配器的220V端接入插排，电源适配器球机24V或枪机12V端接摄像机。濫驂膽閉驟羥闈詔寢賻。b.将摄像机引入背包箱处的网线接到防雷器OUT处的接口，用一根网线从ONU接到防雷器IN处的接口。C：借杆背包箱安装：a.使用配套的包箍将背包箱固定于杆件，背包箱底部距离水平地面不低于2.2m且平行，与摄像机安装方向相反。銚銻縵哜鳗鸿锓謎諏涼。b.市电220V引入背包箱，市电电源线经空开连接到防雷器的IN端口，防雷器OUT端口接电源插排，电源适配器的220V端接入插排，电源适配器球机24V或枪机12V端接摄像机。挤貼綬电麥结鈺贖哓类。c.将摄像机引入背包箱处的网线接到防雷器OUT处的接口，用一根网线从ONU接到防雷器IN处的接口。D: 壁挂背包箱安装：a.使用4套膨胀螺栓将背包箱固定于墙面，背包箱底部距离水平地面不低于2.2m且平行。b.市电220V引入背包箱，市电电源线经空开连接到防雷器的IN端口，防雷器OUT端口接电源插排，电源适配器的220V端接入插排，电源适配器球机24V或枪机12V端接摄像机。赔荊紳谘侖驟辽輩袜錈。c.将摄像机引入背包箱处的网线接到防雷器OUT处的接口，用一根网线从ONU接到防雷器IN处的接口。E：监控警示牌安装：a.使用配套的钢扎带将监控警示牌固定于杆件。b.安装位置:监控警示牌底部平行于背包箱顶部，监控警示牌正面应面向主人流朝向。F：注意事项：a.背包箱要注意防锈，底部进出线空要用橡胶皮圈套。b.背包箱内部必须按照系统安装图布线。共11页，第11页
