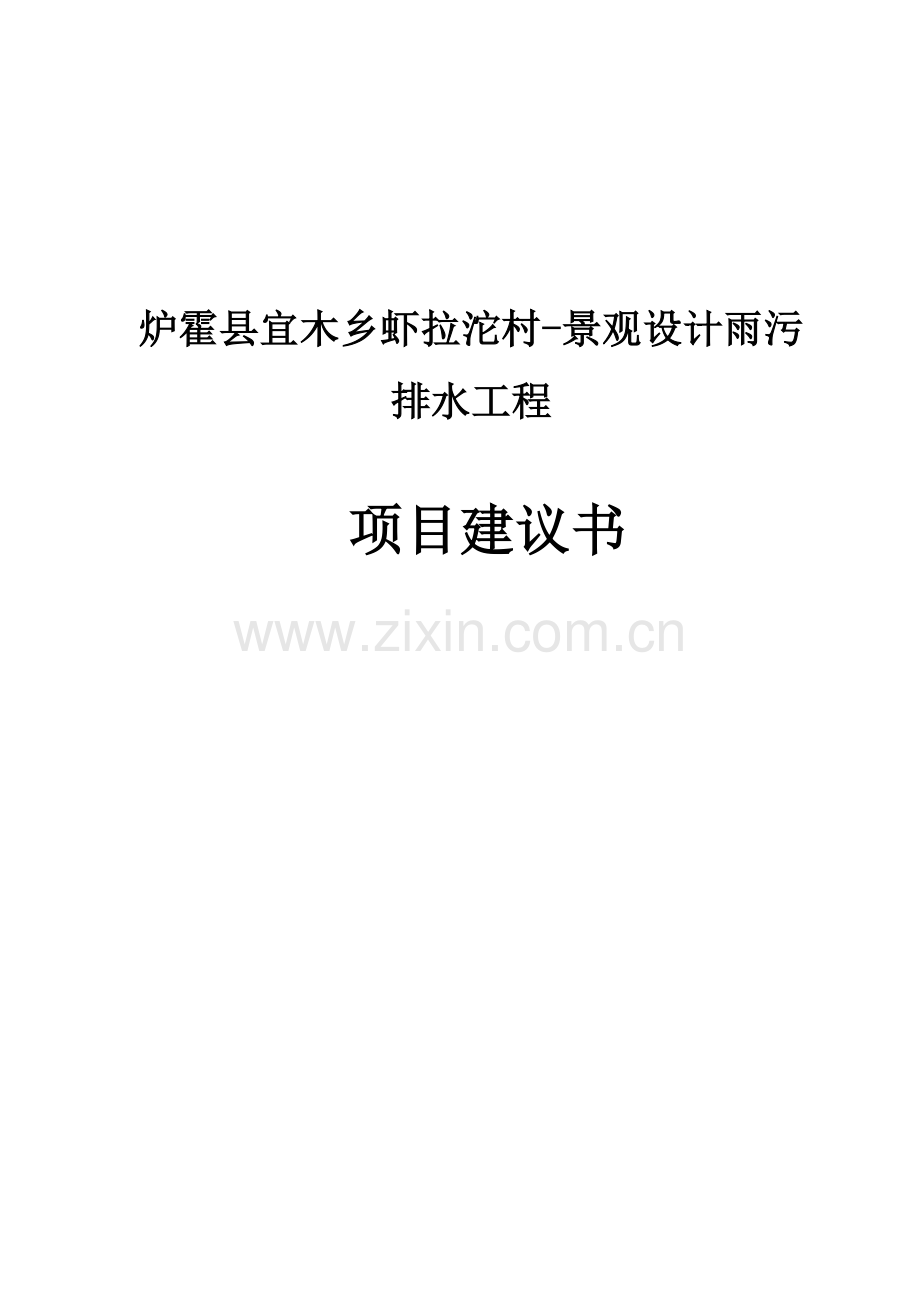

炉霍县宜木乡虾拉沱村-景观设计雨污排水工程

项目建议书

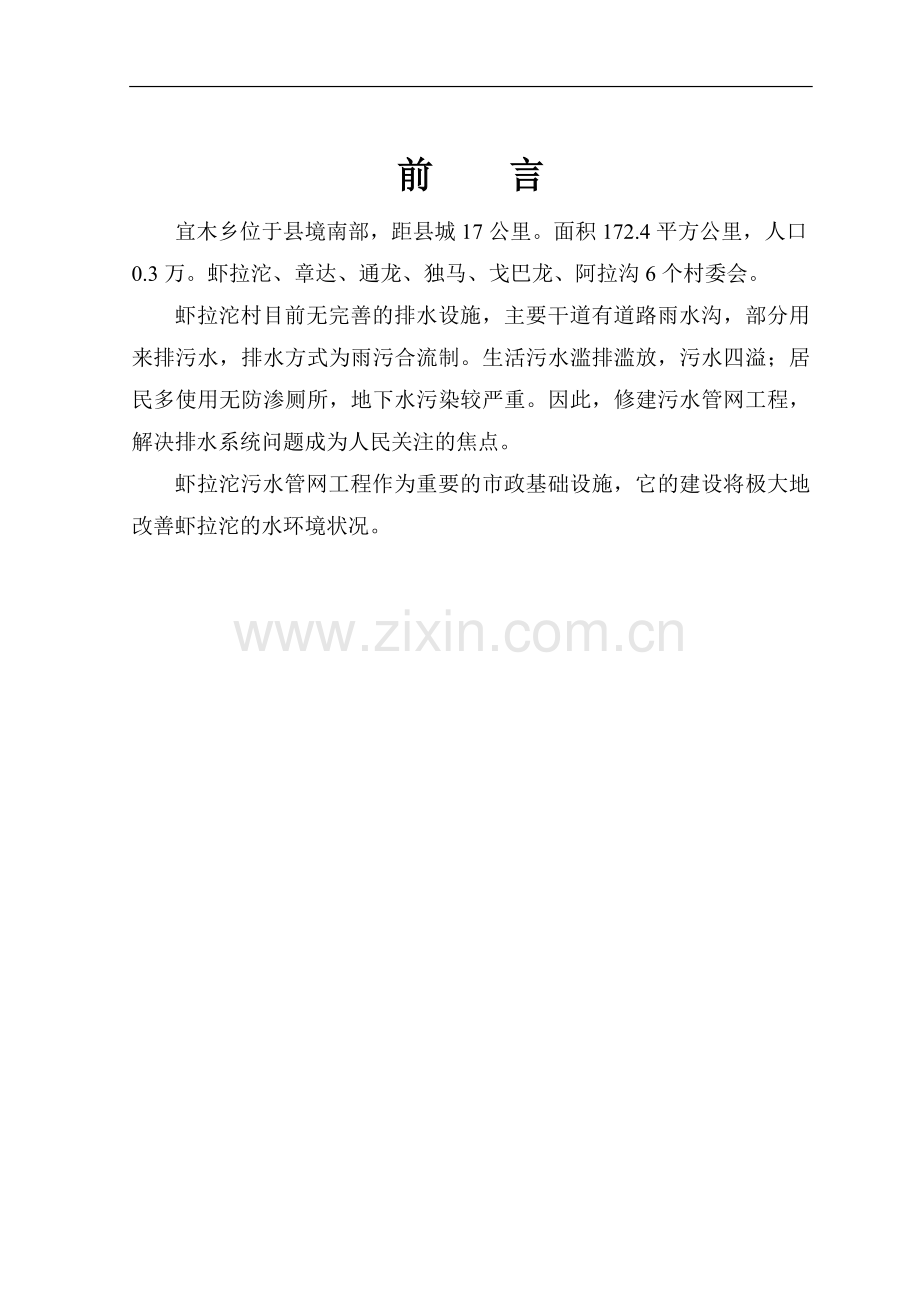

前 言
宜木乡位于县境南部，距县城17公里。面积172.4平方公里，人口0.3万。虾拉沱、章达、通龙、独马、戈巴龙、阿拉沟6个村委会。
虾拉沱村目前无完善的排水设施，主要干道有道路雨水沟，部分用来排污水，排水方式为雨污合流制。生活污水滥排滥放，污水四溢；居民多使用无防渗厕所，地下水污染较严重。因此，修建污水管网工程，解决排水系统问题成为人民关注的焦点。
虾拉沱污水管网工程作为重要的市政基础设施，它的建设将极大地改善虾拉沱的水环境状况。

目 录
第一章 概 述 1
1.1 工程名称、业主及建设地点 1
1.2 编制依据 1
1.2.1 采用的主要规范和标准 1
1.2.2 采用编制资料 1
1.3 编制范围 2
1.4 编制年限 2
1.5 城镇概况及自然条件 2
1.5.1 城镇概况 2
1.5.2 自然条件 2
1.5.3 基础设施 3
1.5.4 排水体制 3
1.5.5 污水工程规划 3
1.6 工程建设的必要性 3
第二章 设计概要 4
2.1 总体设计及排水量计算 4
2.1.1 污水量计算 4
2.1.2 工程规模 4
2.2 污水管网系统设计 5
2.2.1 服务面积 5
2.2.2 管网规模 5
2.2.3 布置原则 5
2.2.4 管道布置走向 5
2.2.5 管材与接口 6
2.2.6 管道基础 6
2.2.7 管道埋深 6
2.2.8 附属构筑物 6
2.2.9 沟槽开挖及回填 6
第三章 劳动定员及建设进度 8
3.1 人员编制 8
3.2 建设进度 8
第四章 环境保护、劳动保护和消防 9
4.1 设计依据 9
4.2 项目实施过程中的环境影响及对策 9
4.2.1 工程建设对环境的影响 9
4.2.2 建设中环境影响的缓解措施 11
4.2.3 项目建成后的环境影响及对策 12
4.3 劳动保护和安全生产 12
4.4 消防 13
第五章 下阶段设计要求 14
5.1 需确定的主要问题 14
5.2 施工图设计需要的资料和要求 14
第六章 工程项目投资估算 15
6.1 编制说明 15
6.2 编制依据 15

第一章 概 述
1.1 工程名称、业主及建设地点
工程名称：炉霍县宜木乡虾拉沱村-景观设计雨污排水工程
业主单位：炉霍县水务局
建设地点：炉霍县宜木乡虾拉沱村
1.2 编制依据
1.2.1 采用的主要规范和标准
《室外排水设计规范》（GB50014-2006）
《给水排水工程构筑物结构设计规范》（GB50069-2002）
《给水排水构筑物施工及验收规范》（ GB50141-2008）
《给水排水管道工程施工及验收规范》（GB50268-2008)
《混凝土结构设计规范》（GB50010-2002）
《建筑工程设计文件编制深度规定》（2003年版）；
《市政工程公用技术设计文件编制深度规定》（2004年版）；
国家、部门、行业、地方其他现行有关法律、规程、规范及标准。
1.2.2 采用编制资料
1、《炉霍县宜木乡总体规划》(2006～2020)
2、水质、水量资料及相关基础资料。
1.3 编制范围
炉霍县宜木乡虾拉沱村-景观设计雨污排水工程。
1.4 编制年限
编制年限：2011～2020年。
1.5 城镇概况及自然条件
1.5.1 城镇概况
宜木乡位于县境南部，距县城17公里。面积172.4平方公里，人口0.3万。辖虾拉沱、章达、通龙、独马、戈巴龙、阿拉沟6个村委会。
1.5.2 自然条件
宜木乡虾拉沱村地势北高南低，居民区基本沿鲜水河顺流而下，北边海拔3141m，南边最低海拔3107m，高差34m，。土壤多为冲积泥沙土，沿河边为砂土，南部为下湿槽田土。境内的温度低，气候寒冷，四季不分明，干湿季不明显，雨热同季，具有日照充足，降雨集中，年温差小，日温差大，无霜期短等特征，全年的总气候属高原寒温带，亚热带半干旱大陆季风气候。主要气候为冬长无夏，春秋相同，年平均气温6.3℃，1月份平均气温为-3.7℃，7月份平均气温为14.7℃，极端最低气温-23.0℃，最高气温32.0℃，日平均气温稳定通过10℃历年平均值107天，与雨季相呼应。县境内干湿季分明，雨季雨量集中，据县城气象站资料，年平均降雨量803.1mm，6～9月为雨季，降雨量占全年降雨量的74.9％，平均月降雨量在100mm以上，早秋季节，阴雨绵绵，夜雨频繁。12月至次年4月为干季，降雨量只占全年总降雨量的25.1％，特别是12月到次年3月，降雨量只占全年总降雨量的2.7％
1.5.3 基础设施
村内只有一条主干道，沿主干道有一条排水沟，收集村内污水，直接排入河中，对部分河沟污染较为明显。另外生活污水任意排放给疾病传播提供了有利条件，给人们健康造成潜在威胁。故急需建立集中的排水系统。
1.5.4 排水体制
虾拉沱排水体制采用雨污分流制。
1.5.5 污水工程规划
村内生活污水排入小型厌氧池自行处理，处理后就近排入水体。
污水总量按供水量90%计算，污水处理率达80%以上。
排水管道系统要充分利用地形，尽可能使管线短、埋深浅，以降低工程造价。
1.6 工程建设的必要性
虾拉沱是四川省水系流域上游地区，水环境治理将直接影响本地区的生态环境，并将影响岷江上游地区经济与生态环境的协调发展。
目前，虾拉沱的水环境状况堪忧，村内现有排水管渠系极不完善，为雨污合流排水。旱期建成的明沟、暗沟合流排水系统沿用至今。大部分污水未经处理，直接就近排入城区内的河道或排洪与灌溉兼用的沟渠中，造成市区河、渠中的天然水体严重污染。
第二章 设计概要
2.1 总体设计及排水量计算
2.1.1 污水量计算
1、人口预测
目前，虾拉沱现状总人口600人，远期按1000人考虑。
2、污水量预测
城市污水量根据城市综合用水量（平均日）乘以城市污水排放系数来确定。根据《城市排水工程规划规范》（GB50318－2000）规定，城市分类污水排放系数（纳污系数）为：
城市污水分类
污水排放系数
城市综合污水
0.70～0.80
虾拉沱污水主要为生活污水，根据规划区的用地性质，确定综合生活污水排放系数为0.80。
虾拉沱污水总量约为120m3/d。
2.1.2 工程规模
综合以上预测、计算分析，结合虾拉沱实际，以及本次管网、污水处理厂服务范围，建议把虾拉沱污水工程规模定为120m3/d，基本符合虾拉沱发展的实际状况。
2.2 污水管网系统设计
2.2.1 服务面积
污水管网总服务人口为1000人（2020年）。
2.2.2 管网规模
新建污水管网排水规模为120m3/d，整个区域分为两个分区，其中一二三队为一区，距一区一公里的四队为二区，每个分区设60方地下式厌氧池一座，水力停留时间20小时。
2.2.3 布置原则
1、贯彻国家关于环境保护的基本国策，严格执行国家现行的相关法规、政策、规范及标准；
2、根据宜木乡总体规划，按照全面规划、分期实施的原则，参照国家排水工程规范，从总体及长远角度考虑，并尽可能利用现有的排水设施，使排水工程建设满足城镇发展及总体规划要求；管道布置充分考虑远期的需要，以更好地发挥投资效益；
3、充分 利用宜木乡虾拉沱村现状地形，结合总体规划，合理进行污水管道布置。管道按远期规划服务面积布置，考虑到分期实施的可能，水量规模按远期规模设计，充分考虑实际污水量的增长情况。
4、管道尽可能利用自然地形坡度敷设，重力输送至厌氧池，避免在中途增设污水提升泵站，减少工程投资，减少经常运行费用。
2.2.4 管道布置走向
虾拉沱地势北高南低，相差34m左右。一区由一号干管和二号干管收集排入一号厌氧池,二区由三号干管收集排入二号厌氧池。其中，污水干管和支管均采用DN200HDPE双壁波纹管，干管总长4412m，支管总长1543m，雨水明沟总长1175m。出户支管图中仅为示意，具体走向现场决定，管道均采用DN200HDPE，最小坡度0.004.每户出户处设检查井一座，管间距40米设检查井一座。
2.2.5 管材与接口
本设计污水管道均采用HDPE双壁波纹管，双壁波纹管采用双橡胶圈承插连接，管道承口应放在进水方向，插口放在出水方向，与检查井连接采用短接连接，管道与井壁间采用中介层，加水泥沙浆，中介层材料由厂家提供。承插头距离检查井不小于1.5米。
2.2.6 管道基础
HDPE双壁波纹管管道采用砂垫层基础，详细作法参照06MS201-2。
2.2.7 管道埋深
根据管道在道路上所处位置不同，最小管顶覆土深度为1.3m。
2.2.8 附属构筑物
Ф1000钢筋砼圆形检查井220座；
60方地下式厌氧池两座。
2.2.9 沟槽开挖及回填
排水管道(渠)沟槽开挖应满足《给水排水管道工程施工及验收规范（GB50268-2008）》的规定。对条件特殊的管段，沟槽宽度及开挖边坡由施工方案确定。为了有效的减少管道的壁厚和沟槽开挖量，在满足管道的抗浮要求的前提下，管道尽量浅埋。
沟槽回填关系到管道强度、刚度性能的发挥，管道长久运行的可靠度保证。管底至管顶以上500mm范围内需严格按照设计文件和施工验收规范要求仔细夯实，
第三章 劳动定员及建设进度
3.1 人员编制
人员编制参照类似工程，结合本工程规模，定员如下表。
定员编制表
人员类别
人数
比例(%)
维修人员（人）
1
50％
管理人员（人）
1
50％
合计
2
100％
3.2 建设进度
根据本工程具体情况，建议设计工期不低于2个月（含初设评审和施工图审查），施工工期不低于8个月。具体安排详工程建设进度计划表。
工程建设进度计划表
序号
时间
工作目标
1
1个月
初设及评审
2
1个月
施工图设计及审查
3
6个月
土建施工
4
2个月
完成管道安装
5
1个月
调试及试运行

第四章 环境保护、劳动保护和消防
4.1 设计依据
本项目依据国家计委和国务院环保委1987年3月20日《关于颁发“建设项目环境保护设计规定”的通知》（87）国环字第002号和《建设项目环境保护管理条例》国务院第253号（1998.11）文中的有关内容和要求进行设计。
采用的环境保护标准是：
1、《中华人民共和国环境保护法》1989年12月26日
2、《建设工程环境保护管理条例》(国务院令第253号)1998年11月
3、《关于进一步做好建设工程环境管理工作的几点意见》国家环保局环监(93)第015号
4.2 项目实施过程中的环境影响及对策
4.2.1 工程建设对环境的影响
1、工程征地的影响
根据方案设计，本工程不需要新征用地。
2、对交通的影响
工程建设时，由于车辆运输等原因，会使交通变得拥挤和频繁，较易造成交通问题，这种影响随着工程的结束而消失。
3、施工扬尘的影响
工程施工期间，运输的泥土通常堆放在施工现场，直至施工结束，长达数月。堆土裸露，以致车辆过往，满天尘土，使大气中悬浮颗粒物含量骤增，施工扬尘将使附近的建筑物、植物等蒙上厚厚的尘土，影响周边空气质量；阴雨天气，由于雨水的冲刷以及车辆的辗压，使施工现场变得泥泞不堪，行路困难。
4、噪声的影响
施工期间的噪声主要来自本工程建设时施工机械和建筑材料的运输。特别是夜间，施工的噪声将产生严重的扰民问题，影响邻近居民的工作和休息。若夜间停止施工，或进行严格控制，则噪声对周转圈环境的影响将大大减小。
5、生活垃圾的影响
工程施工时，施工区内劳动力食宿将会安排在工作区域内，这些临时食宿地的水、电以及生活废弃物若没有做出妥善的安排，则会严重影响施工区的卫生环境，导致工作人员的体力下降。尤其是在夏天，施工区的废弃物乱扔，轻则导致蚊蝇孳生，重则致使施工区工人暴发流行疾病，严重影响工程施工进度，使附近的居民遇受蚊蝇、臭气、疾病的影响。
6、废弃物的影响
施工期间将产生许多废弃物，这些废弃物在运输、处理过程中都可能对环境生产影响。
车辆装载过多导致沿程废弃物散落满地，影响行人和车辆过往和环境质量。
废弃物处置地不明确或无规划乱丢乱放，将影响土地利用、河流流畅，破坏自然、生态环境，影响城市的建设和整洁。
废弃物的运输需要大量的车辆，如在白天进行，必将影响本地区的交通，使路面交通变得更加拥挤。
4.2.2 建设中环境影响的缓解措施
1、交通影响的缓解措施
工程建设将不可避免地影响该地区的交通。项目开发者在制订实行实施方案时充分考虑到这个因素，对于交通特别繁忙的道路要求避让高峰时间(如采用夜间运输，以保证白天畅通)。
2、减少扬尘
工程施工中旱季风扬尘和机械扬尘导致沿线尘土飞扬，影响附近居民和工厂，为了减少工程扬尘和周围环境影响，建议施工中遇到连续的晴好天气又起风的情况下，对堆土表面洒上一些水，防止扬尘，同时施工者应对土地环境实行保洁制度。
3、施工噪声的控制
运输车辆喇叭声、发动机声、混凝土搅拌机声等造成施工的噪声，为了减少施工对周围居民的影响，工程在距民舍200m的区域内不允许在晚上十一时至次日上午六时内施工，同时应在施工设备和方法中加以考虑，尽量采甩低噪声机械。对夜间一定要施工又要影响周围居民声环境的工地，应对施工机械采取降噪措施，也可在工地周围或居民集中地周围设立临时声障之类的装置，以保证居民区的声环境质量。
4、施工现场废弃物处理
工程建设需要众多工人，实际需要的人工数决定于工程承包单位的机械化程度。管道施工时可能被分成多块同时进行，工程承包单位将在临时工作区域内为劳力提供临时膳宿。项目开发者及工程承包单位应与当地环卫部分联系，及时清理施工现场的生活废弃物；工程承包单位应对施工人员加强教育，不随意乱丢废弃物，保证工人工作生活环境卫生质量。
要求施工单位尽可能地减少在施工过程中对周围居民、工厂、学校影响，提倡文明施工，做到“爱民工程"，组织施工单位、街道及业主联络会议，及时协商调解决施工中对环境影响问题。
5、制定废弃物处置和运输计划
工程建设单位将会同有关部门，为本工程的废弃物制定处置计划。运输计划可与有关交通部门联系，车辆运输避开行车高峰，项目开发单位与运输部门共同做好驾驶员的职业道德教育，按规定路线运输，并不定期地检查执行计划情况。
施工中遇到有毒有害废弃物应暂时停止施工并及时与地方环保、卫生部门联系，经他们采取措施处理后才能继续施工。
4.2.3 项目建成后的环境影响及对策
本工程建成后，管道均埋设于地下，而且本工程也是环境保护工程，对环境没有影响。
4.3 劳动保护和安全生产
从1995年1月1日起，《中华人民共和国劳动法》正式执行，其中对操作工人的劳动安全生产进行法律保护，因此本工程劳动安全卫生设施必须符合国家规定的标准。
劳动保护及安全生产方面要加强对职工的法制教育，包括在建设期及运行管理期，其内容如下：
1、在建设期
设计和执行各种有关施工安全的政策大纲以及各方面应负责的责任：
·对全体职工进行安全培训，事故和偶发事件报告；
·颁发和使用安全设备，如安全帽、安全鞋等；
·制订安全工作措施，如脚手架、壳子板和开挖支撑等；
·任命安全监理和安全官员；
2、在运行管理期
·制订紧急反应计划；
·任命安全监理和安全官员；
·制订安全管理系统(体制)；
·定期对所有职工进行医疗检查；
·颁发和使用安全用品，如：安全帽、安全鞋、耳护套、工作服、气体检漏器等。
4.4 消防
本工程为地下排水管线工程，无需消防。

第五章 下阶段设计要求
5.1 需确定的主要问题
1、管道铺设与道路建设同步的问题，在实施时需要作好与有关部门的协调工作。
2、排水管线在实施过程中，若城市总体规划调整或当地规划部门对区域规划进行了调整，则排水管线规划需根据实际情况作相应的细化和修正。
5.2 施工图设计需要的资料和要求
1、为进一步开展施工图设计工作，建设单位需对各条道路进行详细勘察测量，提供在网运行管道的竣工资料以及道路上相关障碍（包括道路雨污水、煤气、电力、通讯、涵洞、沟渠）位置及高程的详细资料，连通旧管和穿越障碍，在施工图阶段作详细设计。
2、提供进厂污水管接管点位置、管径、高程。
第六章 工程项目投资估算
6.1 编制说明
工程内容包括：场镇内的污水管网。本工程投资情况及各部分费用组成详下表：
投 资 汇 总 表
工程及费用名称
单位
工程投资
备注
投资情况
第一部分工程费用
万元
214.35

第二部份其他费用
万元
17.54

第三部份预备费
万元
11.39

工程总投资
万元
243.09

6.2 编制依据
1、本工程估算投资按照建设部2007年6月26日建标[2007]号163号文颁发的《全国市政工程投资估算指标》进行编制，并对主要材料、设备价格及人工工资进行换算调整，以期更符合当地的价格水平。
2、根据四川现行有关文件的规定，在采用“全国市政工程投资估算指标”不足部分时，选用以下标准：
（1）四川现行2009定额，并结合当地市场情况；
（2）类似工程技术经济指标。
3、其它费用的计算依据及计算标准。
其它工程费用按照建设部2007年“建标[2007]号164号文”颁发的《市政工程投资估算编制办法》及有关规定结合本工程具体情况进行计算。
其中：
a. 建设单位管理费按财政部“财建[2002]394号文” 颁发的《基本建设财务管理规定》的通知执行；
b. 设计费按《工程勘察设计收费标准（2002年修订本）》10号文执行；
c. 施工图预算编制费按设计费的10%计算；
d. 施工图审查费按设计费的6%计算；
e. 工程建设监理费按“建设部[2007]价费字670号文”规定计算；
f. 前期工作咨询费按“计价格[1999]1283号文”规定计算；
h. 招标服务费按“计价格[2002]1980号文”规定计算；
g. 基本预备费按第一、二部分费用之和的8%计算；
